데이터센터 액체 냉각 밸브: 선정, 매개변수, 시장 및 핵심 가치 분석

개별 캐비닛의 전력 밀도가 20kW, 30kW, 심지어 그 이상을 넘어서면서 액체 냉각 기술은 고밀도 데이터 센터에서 효율적인 열 방출과 탄소 중립 목표 달성을 위한 핵심 솔루션으로 자리 잡았습니다. 액체 냉각 시스템의 배관망은 시스템의 "혈관"과 같으며, 핵심 제어 노드인 밸브는 유량 조절, 압력 안정화 및 안전 보호에 중요한 역할을 합니다. 밸브의 설계, 선정 및 성능은 시스템의 냉각 효율, 운영 신뢰성 및 총 수명 주기 비용(TCO)을 직접적으로 결정합니다. 본 논문에서는 데이터 센터 액체 냉각 프로젝트 현장 경험을 바탕으로 밸브 적용의 필요성, 과학적 선정 논리, 핵심 기술 매개변수, 시장 현황 데이터 및 미래 발전 동향의 다섯 가지 관점에서 액체 냉각 밸브의 기술적 특징과 산업적 가치를 체계적으로 분석합니다.

액체 냉각 밸브의 핵심 필수 요소: 액체 냉각 시스템의 "안전 장치"이자 "지능형 관리자"

데이터센터 액체 냉각 시스템의 지속적이고 안정적인 작동은 밸브가 제공하는 정밀한 제어 및 안전 보호 기능에 달려 있습니다. 밸브의 핵심 가치는 시스템 설계, 운영 관리 및 오류 처리의 전체 수명 주기에 걸쳐 있으며, 특히 다음 세 가지 핵심 차원에서 나타납니다.

1. 시스템 안전에 대한 최종 보장

데이터센터 IT 장비는 냉각수 누출에 대해 무관용 정책을 시행합니다. 밸브의 밀봉 성능은 냉각수 누출 방지의 최전선이며 민감한 전자 장비를 보호합니다. 안전 밸브 및 체크 밸브와 같은 특수 부품을 적절히 구성함으로써 수격 현상 및 과압 충격과 같은 잠재적 위험을 효과적으로 억제하여 비정상적인 시스템 압력으로 인한 서버 냉각판의 돌이킬 수 없는 손상을 방지할 수 있습니다. 서버 냉각판은 일반적으로 0.6~0.8MPa의 내압을 갖도록 설계되었으므로, 밸브는 2차측(CDU에서 캐비닛/냉각판으로) 작동 압력을 0.3~0.6MPa 범위로 엄격하게 제어하여 단계별 압력 보호 시스템을 구축해야 합니다.

2. 냉각 효율의 정밀 제어

액체 냉각 시스템은 캐비닛의 동적 열 부하에 맞춰 냉각수 유량과 방향을 조절해야 합니다. GEKO 밸브는 유압 밸런스 제어를 통해 이를 구현하며, 국부적인 과열 지점 발생이나 냉각 중복 현상을 효과적으로 방지합니다. 예를 들어, CDU 출구에 설치된 전기 조절 밸브는 DCIM 시스템에서 제어 신호를 받아 각 캐비닛의 유량 요구량(10~50L/min)에 맞춰 동적으로 유량을 조절합니다. 밸런스 밸브는 배관 구간별 저항 편차를 보정하여 모든 캐비닛에서 일관된 냉각 성능을 보장합니다. 이는 데이터 센터의 PUE 값 및 장비 운영 안정성과 직접적인 관련이 있습니다.

3. 운영 편의성을 위한 핵심 지원

최적화된 GEKO 밸브 구성은 액체 냉각 시스템의 운영 및 유지 보수 비용을 크게 절감하고 가동 중지 위험을 최소화할 수 있습니다. 퀵 커넥트 밸브는 캐비닛의 "핫 스왑" 유지 보수 모드를 지원하여 냉각수를 배출하지 않고도 장비 유지 보수가 가능합니다. 캐비닛 출구의 볼 밸브는 빠른 차단 기능을 제공하여 개별 캐비닛의 고장 처리 시간을 단축합니다. 자동 배출 밸브와 저점 배수 밸브는 공기 축적 및 불순물 침전 문제를 해결하여 시스템 고장으로 인한 가동 중지 시간을 최소화하고 데이터 센터의 24시간 연중무휴 운영을 보장합니다. 정기적인 운영 관리가 필요합니다. 자동 배출 밸브는 원활한 배출을 위해 분기별 배출 교정이 필요하며, 전기 조절 밸브는 유량 왜곡을 방지하기 위해 매년 교정하고 편차를 ±1% 이내로 관리해야 합니다. 불소계 액체 시스템의 씰은 3~5년마다 교체해야 하며, 탈이온수 시스템의 씰은 5~8년 동안 사용할 수 있으며 교체 후 밀봉 성능에 대한 재시험이 필요합니다.

과학적 선택 논리: 시나리오에서 요구사항까지의 전차원적 적응

액체 냉각 밸브의 선정은 기능적 요구사항, 유체 특성, 시스템 압력 수준 및 작동 시나리오를 기반으로 해야 하며, "위치 적합성, 유체 호환성, 정밀도 일치 및 비용 관리"라는 네 가지 원칙을 준수해야 합니다. 액체 냉각 시스템의 네 가지 핵심 구성 요소를 모두 고려하고 GEKO 밸브의 7가지 핵심 유형을 적용하는 데 중점을 두어야 합니다.

1. 4개 주요 위치에 대한 밸브 구성도

- 펌프 배출구 유닛: "게이트 밸브 + 저소음 체크 밸브 + 압력 센서"의 표준 구성을 사용합니다. 게이트 밸브는 완전히 열린 상태에서 압력 손실을 최소화하고 펌프 유지 보수 중 안정적인 차단을 보장합니다. 스프링 구조의 저소음 체크 밸브는 펌프 정지 후 냉각수 역류를 방지하고 펌프 임펠러에 가해지는 수격 현상을 억제합니다.

- 냉각 분배 장치(CDU) 입구 및 출구: 입구 측에는 100~200메시 Y형 필터와 압력계를 설치하여 냉각수에서 불순물 입자를 제거하고 서버의 미세 채널 막힘을 방지해야 합니다. 출구 측에는 유량 제어를 위한 전기식 조절 밸브와 유량계를 설치해야 합니다. 바이패스 배관에는 시스템 디버깅 중 유압 밸런스 교정 및 고장 발생 시 백업 유로 역할을 하는 수동 밸런스 밸브를 포함해야 합니다.

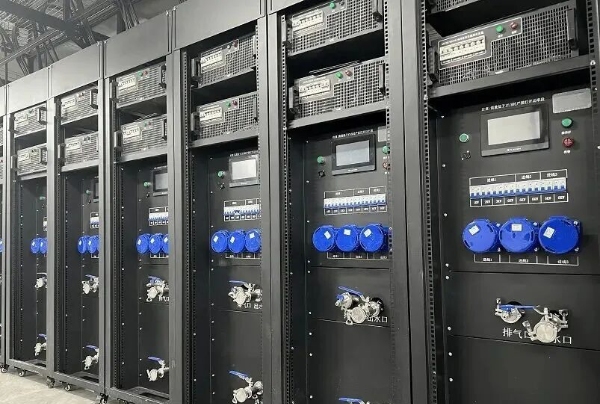

- 캐비닛 분기 배관: 입구에는 일반적인 경우 수동 밸런스 밸브를, 고급 컴퓨팅 센터의 경우 자동 밸런스 밸브를 설치해야 합니다. 출구에는 캐비닛을 신속하게 차단할 수 있도록 볼 밸브를 설치해야 합니다. 밸브 직경은 캐비닛의 정격 유량과 정확히 일치해야 냉각 요구량에 맞는 유량 용량을 확보할 수 있습니다.

- 시스템 고저점: 고저점에는 배관 내에 축적된 공기를 배출하고 가스 막힘 및 캐비테이션을 방지하기 위해 자동 배출 밸브를 설치하십시오. 저저점에는 시스템 진공 배출, 불순물 제거 및 유지 보수 작업을 위한 배수 밸브로 볼 밸브 또는 게이트 밸브를 설치하십시오.

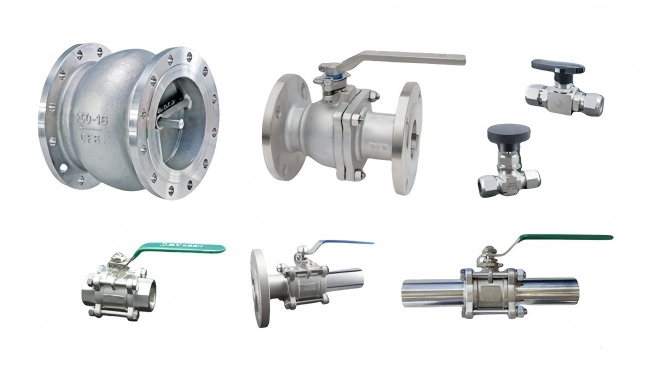

2. GEKO 밸브의 7가지 핵심 유형, 특징 및 적용 시나리오

3. 재료 선택 핵심 원칙: 매체 호환성 최우선

밸브 재질과 냉각수의 호환성은 장기적인 안정 작동을 보장하는 데 핵심적인 요소입니다. 재질 부식, 씰 팽창 및 불순물 침전을 방지해야 합니다. 다양한 냉각 매체에 대한 재질 적응 계획은 다음과 같습니다.

- 탈이온수: 밸브 본체는 304/316 스테인리스강으로 제작해야 하며, 밀봉재는 EPDM 또는 불소고무여야 합니다. 아연 원소 침전 및 냉각수 오염을 방지하기 위해 황동 재질은 사용해서는 안 됩니다.

- 에틸렌글리콜 용액: 밸브 본체는 내식성을 향상시키기 위해 316 스테인리스강으로 제작해야 하며, 씰은 니트릴 고무 또는 불소 고무를 사용하고 저온 조건에서의 밀봉 신뢰성에 중점을 두어야 합니다.

- 불소계 액체 절연: 밸브 본체는 316 스테인리스강 또는 니켈 코팅된 탄소강으로 제작해야 하며, 씰은 불소고무 또는 과불소에테르고무(FFKM)로 제작하고 사용 전에 72시간 적합성 침지 테스트를 실시해야 합니다.

- 광물유: 밸브 본체는 탄소강 또는 스테인리스강으로 제작할 수 있으며, 밀봉재는 유체의 팽창 계수가 밀봉 성능에 미치는 영향을 고려하여 불소고무 또는 PTFE 재질로 제작할 수 있습니다.

4. 흔히 발생하는 선택 오류 및 주요 피해야 할 사항

실제 엔지니어링에서 밸브 선택은 오해의 소지가 다분합니다. 피해야 할 주요 사항은 다음과 같습니다.

- "작동 압력"과 "설계 압력"을 혼동하여 작동 압력만을 기준으로 밸브를 선택하면 압력 여유가 부족해집니다. 밸브 선택은 반드시 설계 압력(작동 압력 × 1.1~1.2 안전 계수)을 기준으로 해야 합니다.

- 씰과 불소계 액체 간의 장기적인 호환성을 무시하고 사용 전 단기 테스트만 실시하는 것은 바람직하지 않습니다. 공급업체는 팽창이나 노화가 발생하지 않았음을 확인하기 위해 제3자 기관에서 실시한 72시간 침지 테스트 보고서를 제공해야 합니다.

- 밸런스 밸브에 측정 인터페이스가 제공되지 않아 후속 단계에서 유압 조정을 정확하게 정량화할 수 없습니다. G1/4 또는 G3/8 표준 압력 측정 인터페이스가 선택 사항에 포함되어 있는지 확인하십시오.

- 국내 브랜드의 벤치마크 사례를 무시하고 "모든 밸브를 수입산"으로만 맹목적으로 추구하는 것은 바람직하지 않습니다. 개조 프로젝트의 경우, 비용과 신뢰성을 균형 있게 고려하기 위해 북미 또는 중동 지역 프로젝트 경험이 있는 국내 브랜드를 우선적으로 선택해야 합니다.

핵심 기술 매개변수: 밸브 성능을 결정하는 주요 지표

데이터센터 액체 냉각 밸브는 기존 HVAC 또는 석유 및 가스 분야에 사용되는 밸브보다 훨씬 엄격한 제어 정확도와 작동 신뢰성을 요구합니다. 데이터센터의 티어(Tier) 등급과 장기적인 운영 요구 사항을 충족해야 하며, 주요 지표는 일반 핵심 매개변수와 특수 매개변수의 두 가지 범주로 분류됩니다.

1. 일반 핵심 매개변수 (모든 밸브 유형에 필수적)

- 누출률: 외부 누출은 허용 오차가 0에 가까워야 하며, 헬륨 질량 분석기의 누출률은 다음과 같습니다. <1×10⁻⁹ Pa·m³/s. 차단 밸브의 내부 누출은 ANSI Class VI 이상을 충족해야 하며, 불소 용액 또는 초순수 시스템에서 누출이 감지되어서는 안 됩니다.

- 내압성: 작동 압력은 시스템 설계 압력(일반적으로 0.5~6bar)을 포함해야 하며, 1.5~2배의 안전 여유를 두어야 합니다. 시스템 설계 압력은 일반적으로 1.6MPa를 초과하지 않으며, 밸브는 1.3~1.5배의 순간적인 고압(수격 현상)을 견뎌야 합니다.

- 신뢰성 및 수명: 평균 고장 간격(MTBF)은 데이터 센터의 10년 수명 요구 사항을 충족해야 하며, 전기 밸브 및 솔레노이드 밸브의 기계적 작동 횟수는 10만 회 이상이어야 합니다. 액추에이터 보호 등급은 IP65 이상이어야 하며, 습도가 매우 높은 환경에서는 IP66/IP67 등급이 적합합니다.

- 청결도: 내부 파이프라인은 막힌 부분 없이 매끄러워야 합니다. 시스템은 출하 전에 정밀 세척을 거쳐야 하며, 서버의 미세 채널 막힘을 방지하기 위해 입자 청결도는 NAS 1638 Class 6 이상을 충족해야 합니다.

- 작동 온도: 밸브는 액체 냉각 시스템의 표준 작동 범위인 5℃~60℃에 적합해야 하며, 고온 환수 시나리오에서는 최대 80℃ 이상의 온도까지 지원해야 합니다.

2. 특수 매개변수 (유형별 핵심 요구사항)

- 전기 조절 밸브: 0-10V DC/4-20mA 아날로그 제어 신호를 지원해야 하며, Modbus, BACnet 및 기타 디지털 통신 프로토콜을 장착할 수 있습니다. Kv 값은 설계 유량 및 허용 압력 강하를 기준으로 정확하게 계산해야 합니다.

- 솔레노이드 밸브: 24VDC 안전 전압으로 작동하며, 상시 닫힘(NC) 또는 상시 열림(NO) 모드에서 안전 작동 위치를 제공합니다. 응답 시간은 50ms 이하이며 UL, CE, RoHS 인증을 준수합니다.

- 밸런스 밸브: G1/4 또는 G3/8 표준 측정 인터페이스가 장착되어 있습니다. 제조업체는 유압 밸런스에 영향을 미치는 오작동을 방지하기 위해 제3자 교정을 거친 개방-KV 값 곡선과 잠금 기능을 제공해야 합니다.

- 안전 밸브: 설정 압력은 시스템 최대 작동 압력의 1.1~1.2배여야 하며, 방출 용량은 펌프 장치의 최대 출력 유량과 같거나 그 이상이어야 합니다. 또한 ASME BPVC 섹션 VIII(미국 표준) 또는 PED 2014/68/EU(유럽 표준) 인증을 충족해야 합니다.

3. 테스트 및 승인 기준

밸브는 엔지니어링 요구 사항을 충족하는지 확인하기 위해 엄격한 테스트 및 승인 절차를 거쳐야 합니다. 핵심 프로세스 및 표준은 다음과 같습니다.

1. 공장 시험: 강도 시험 압력은 설계 압력의 1.5배여야 합니다. 밸브는 누출이나 변형 없이 30분 동안 압력을 유지해야 합니다. 밀봉 시험은 헬륨 질량 분석기를 사용하여 누출을 감지하며, 누출률은 다음과 같습니다. <1×10⁻⁹ Pa·m³/s.

2. 현장 인수: 밸브 모델, 재질, 인증 서류 및 설계 일관성을 확인합니다. 주요 밸브의 경우, 밀봉 재검사를 수행하고, 전기 밸브의 경우 제어 신호 응답 및 밸브 위치 정확도를 테스트합니다.

3. 시스템 통합 및 승인: DCIM 시스템과 밸브 상호 작용의 신뢰성을 검증합니다. 안전 밸브는 과압 발생 시 적시에 압력이 해제되도록 현장에서 교정해야 합니다.

미래 동향: 지능형화, 표준화 및 국내 대체재의 가속화

1. 기술 동향: 지능형 및 모듈형 업그레이드

액체 냉각 밸브는 다음과 같은 핵심 트렌드를 중심으로 디지털화 및 모듈화 방향으로 업그레이드되고 있습니다.

- 지능형 통합: 센서와 통신 모듈을 내장함으로써 밸브는 밸브 상태의 실시간 모니터링, 오류 경고 및 원격 제어를 가능하게 하며, DCIM 관리 시스템에 완벽하게 통합됩니다.

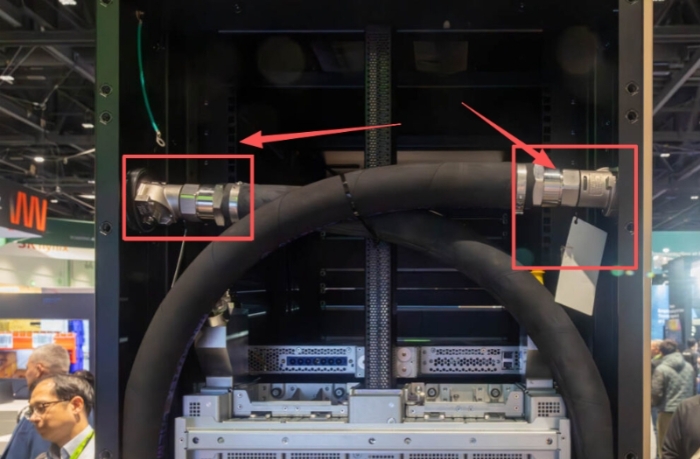

- 모듈식 설계: 시스템 통합 및 확장 프로세스를 간소화합니다. 퀵 커넥트 밸브는 고밀도 데이터 센터에서 표준으로 자리 잡았습니다.

- 핵심 부품 업그레이드: 액추에이터는 저전력 소비 및 고보호 등급 방향으로 발전하고 있습니다. 칩 및 제어 알고리즘의 자율성은 기업의 핵심 경쟁력이 되었습니다.
