버터플라이 밸브란 무엇이며 주요 구성 요소는 무엇입니까?
버터플라이 밸브는 도시 및 산업 배관 시스템에서 유체 흐름을 조절, 감속 또는 완전히 차단하는 데 널리 사용되는 인기 있는 1/4회전 유량 제어 장치입니다. 슬림하고 가벼운 설계 덕분에 특히 대구경 배관에서 볼 밸브나 게이트 밸브보다 공간을 훨씬 적게 차지합니다. 많은 신규 구매자와 플랜트 엔지니어는 버터플라이 밸브가 정확히 무엇이며 각 내부 부품이 어떻게 함께 작동하여 안정적인 성능을 제공하는지 이해하고 싶어합니다. 이 글에서는 버터플라이 밸브의 정의, 핵심 기능 및 모든 주요 구성 요소를 자세히 설명합니다. 버터플라이 밸브.
버터플라이 밸브의 정의 및 핵심 기능
가장 간단하게 설명하면, 버터플라이 밸브는 파이프라인 내부의 원형 디스크를 회전시켜 유체 흐름을 제어합니다. 90도 회전하면 밸브가 완전히 열린 위치와 완전히 닫힌 위치 사이를 전환합니다. 또한 유량 조절을 위해 중간 각도로 고정될 수도 있습니다. 웨이퍼 버터플라이 밸브 그리고 러그 버터플라이 밸브 가장 일반적인 두 가지 차체 스타일은 와 이며, 오프셋 디자인과 같은 스타일도 있습니다. 트리플 오프셋 버터플라이 밸브 고온 및 고압과 같은 까다로운 환경에도 적합합니다. 버터플라이 밸브는 수처리, 냉난방 공조(HVAC), 발전 및 화학 공정 산업 전반에 걸쳐 물, 공기, 가스 및 다양한 화학 물질과 함께 작동합니다.
버터플라이 밸브의 주요 구성 요소
1. 밸브 본체

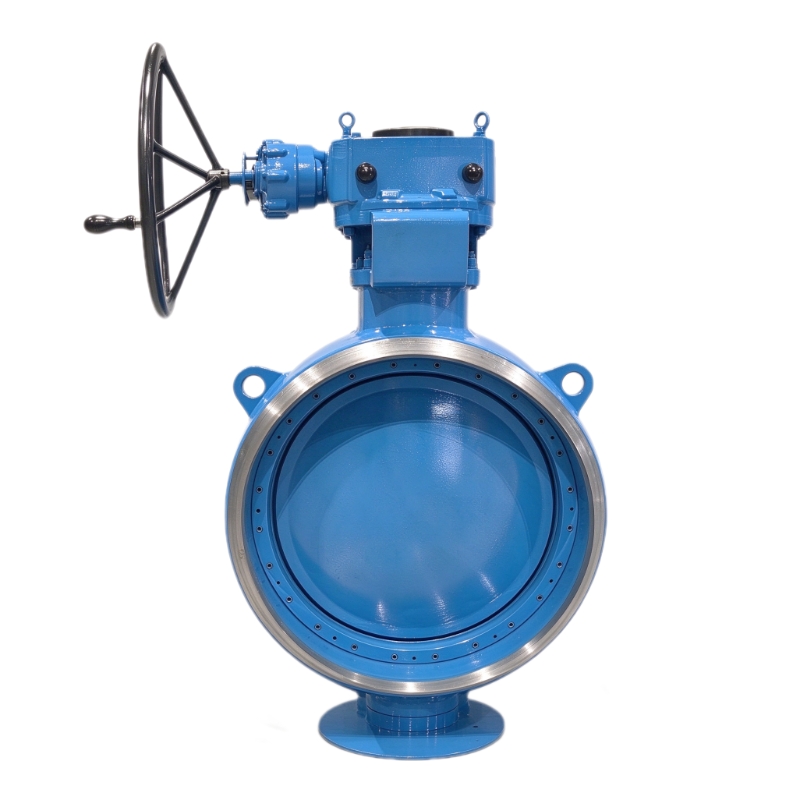

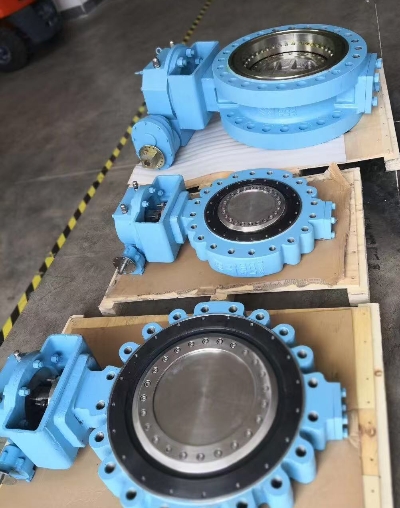

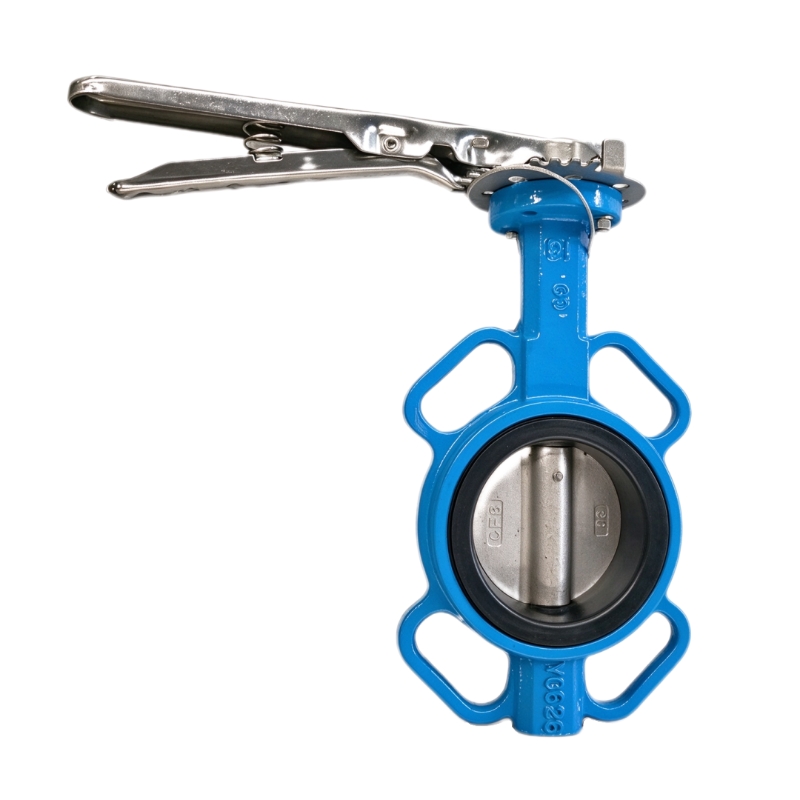

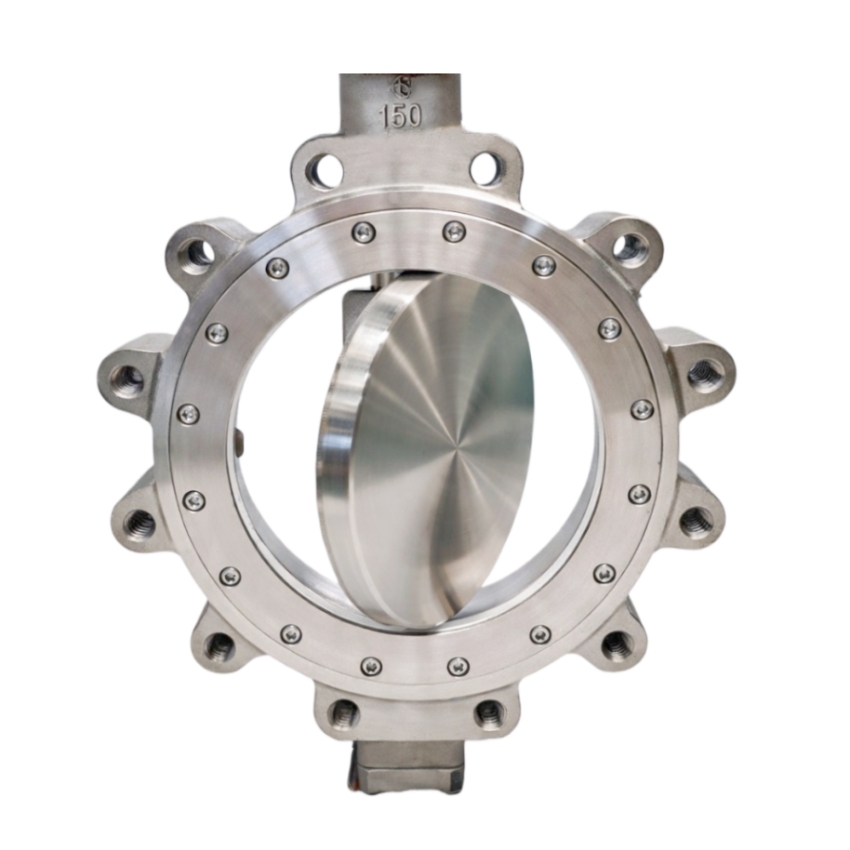

밸브 본체는 주요 압력 유지 쉘을 형성하며 파이프라인에 연결됩니다. 웨이퍼형 본체는 볼트 러그 없이 두 파이프 플랜지 사이에 끼워집니다. 러그형 본체는 플랜지를 단단히 고정하기 위해 밸브에 나사산 러그가 내장되어 있습니다. 고하중용 금속 시트 버터플라이 밸브 열악한 작업 환경을 견딜 수 있도록 주철, 연성 주철, 스테인리스강 또는 합금강 본체를 사용합니다.
2. 나비 디스크
디스크는 밸브 본체 내부에 있는 원형 판으로, 유체의 흐름을 차단하거나 허용하는 역할을 합니다. 밸브 스템과 함께 회전하며, 디스크의 형상은 유체 흐름 저항에 직접적인 영향을 미칩니다. 동심형 밸브는 평평한 디스크를 사용하고, 이중 오프셋 및 삼중 오프셋 밸브는 회전 시 시트 마찰을 줄이기 위해 곡면형 디스크를 사용합니다. 부식성 유체의 경우, 디스크는 수명 연장을 위해 코팅되거나 스테인리스강으로 제작됩니다.
3. 밸브 스템
밸브 스템은 밸브 본체를 관통하여 디스크에 단단히 연결되는 축입니다. 액추에이터 또는 핸드휠에서 전달되는 토크를 디스크에 전달하여 회전시킵니다. 대부분의 스템은 비틀림과 부식에 강하도록 고강도 스테인리스강으로 제작됩니다. 많은 설계에서 유격을 없애고 제어 정밀도를 향상시키기 위해 일체형 스템과 디스크 연결 방식을 사용합니다.
4. 시트/밀봉 링
밸브 시트는 디스크와 밸브 본체 사이의 밀봉 접촉면을 형성합니다. 소프트 시트 버터플라이 밸브 EPDM 또는 PTFE와 같은 엘라스토머 시트를 사용하여 깨끗한 유체에 대한 기밀 차단을 구현합니다. 금속 시트 버전은 금속 대 금속 밀봉 표면을 사용하며, 고무 시트가 견딜 수 없는 고온, 마모성 또는 증기 유체에 적합합니다.
5. 스템 씰 및 개스킷
밸브 스템 씰은 밸브 본체에서 스템이 나오는 부분에서 유체 누출을 방지합니다. 패킹 링 또는 O링이 주요 차단막 역할을 합니다. 특히 화학 및 석유·가스 분야에서 누출 방지에 매우 중요합니다.
6. 액추에이터/작동 장치

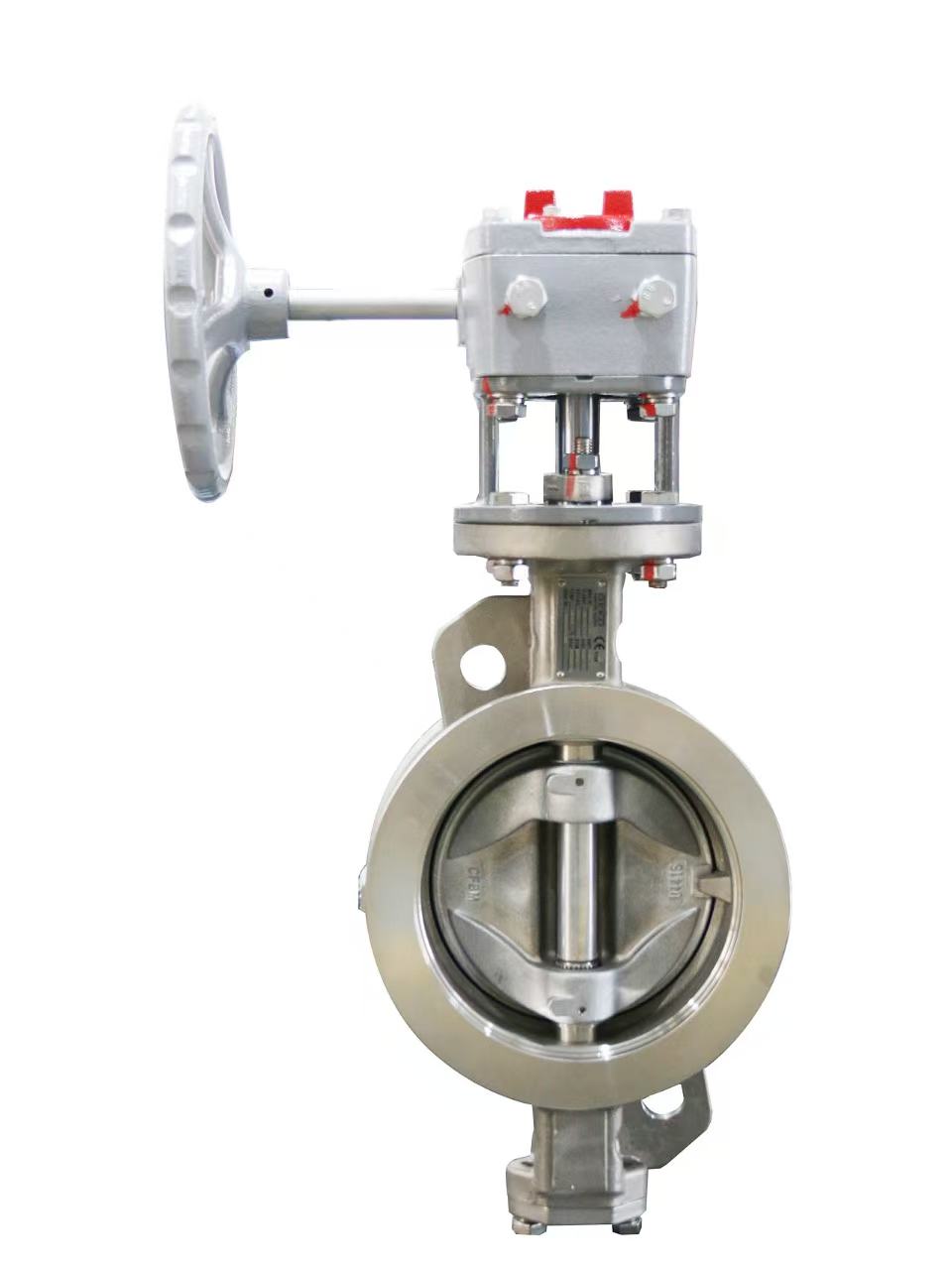

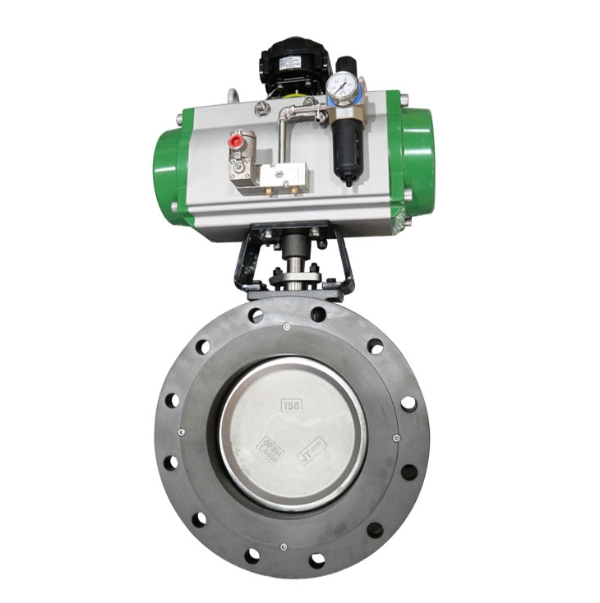

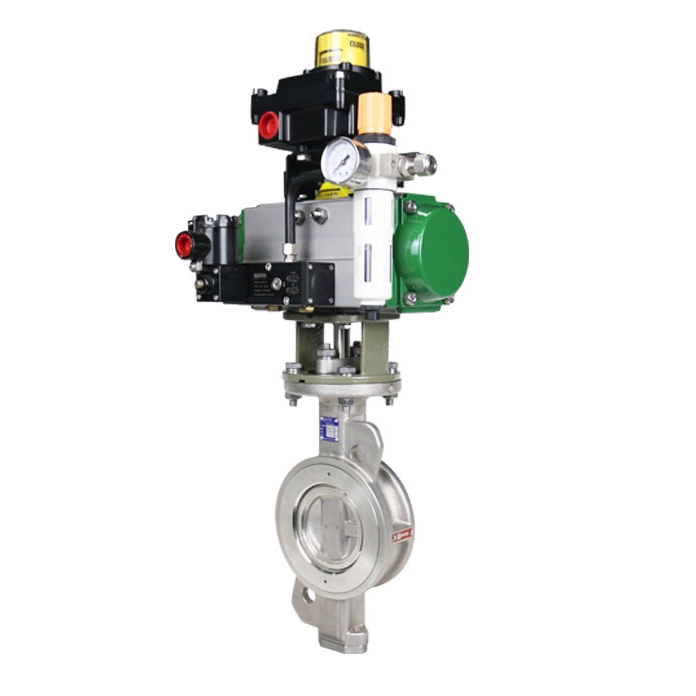

액추에이터는 스템과 디스크를 회전시키는 토크를 제공합니다. 수동 버전은 핸드휠이나 레버를 사용합니다. 공압 버터플라이 밸브 빠른 켜짐/꺼짐 또는 변조 제어를 위해 압축 공기를 사용합니다. 전기 버터플라이 밸브 원격 자동 작동 및 정밀 유량 조절이 가능합니다. 위치 조절 장치를 변조 액추에이터에 장착하여 정확한 디스크 각도를 유지할 수 있습니다.
이러한 구성 요소들이 어떻게 함께 작동하는가
액추에이터가 밸브 스템을 회전시키면 디스크가 본체 내부에서 회전합니다. 닫힌 위치에서는 디스크가 시트에 밀착되어 유체의 흐름을 차단합니다. 열린 위치에서는 디스크가 흐름 방향과 평행하게 회전하여 유체가 통과할 수 있도록 합니다. 모든 부품은 작동 압력, 온도 및 유체에 적합해야 합니다. 시트 또는 디스크 재질이 맞지 않으면 누출이 빠르게 발생하고 조기에 고장이 발생할 수 있습니다.
GEKO 밸브 버터플라이 밸브 제품군
GEKO Valve는 고품질 부품으로 구성된 완벽한 버터플라이 밸브 어셈블리를 공급합니다. 당사의 제품군은 소프트 시트 및 메탈 시트, 동심형, 이중 오프셋 및 삼중 오프셋 버터플라이 밸브를 포함하며, 웨이퍼형, 러그형, 플랜지형 설계와 수동, 공압 또는 전기 구동 장치를 제공하여 전 세계 산업 및 도시 프로젝트에 적용 가능합니다.
