    버터플라이 밸브는 어떻게 열리고 닫히나요? 전체 작동 설명서버터플라이 밸브는 산업 및 도시 배관 시스템에서 가장 널리 사용되는 1/4회전 유량 제어 장치입니다. 많은 엔지니어와 구매 담당자들이 버터플라이 밸브를 선택합니다. 산업용 버터플라이 밸브 크기가 작고 비용 절감 효과가 뛰어나지만, 버터플라이 밸브의 개폐 원리를 완벽하게 이해하는 사람은 드뭅니다. 선형 스트로크 방식의 게이트 밸브나 글로브 밸브와 달리, 버터플라이 밸브는 정밀한 회전 운동을 통해 배관의 유량을 조절합니다. 이 글에서는 버터플라이 밸브의 개폐 작동 원리, 다양한 밸브 설계 방식, 작동 모드, 그리고 밀봉 협조 원리를 명확하게 설명합니다.1. 버터플라이 밸브의 기본 개폐 원리버터플라이 밸브의 전체 개폐 동작은 다음을 통해 이루어집니다. 90도 1/4회전핵심 구동 부품으로는 밸브 스템과 내부 버터플라이 디스크가 있습니다. 스템은 수동 또는 자동 액추에이터로부터 토크를 받아 디스크를 파이프라인 내부에서 수평으로 회전시켜 완전 개방, 완전 폐쇄 및 중간 조절 상태를 구현합니다.닫힘 과정 (90° → 0°)디스크는 유체 흐름 방향에 수직으로 점진적으로 회전하면서 유로를 지속적으로 좁힙니다. 0도에 도달하면 디스크가 밸브 시트에 완전히 밀착되어 파이프라인을 차단하고 완벽한 차단을 달성합니다.개방 과정 (0° → 90°)디스크는 유체의 흐름 방향과 평행하게 회전하면서 유동 면적을 점차 넓힙니다. 90도에 도달하면 디스크가 완전히 열려 유동 저항을 최소화하고 유체가 최대한 통과할 수 있도록 합니다. 이러한 간단한 회전 작동 방식이 바로 이 제품의 핵심입니다. 웨이퍼 버터플라이 밸브 그리고 러그 버터플라이 밸브 대구경 배관에 매우 인기가 높습니다.2. 완전한 기계적 작동 과정 개폐 과정은 고정된 기계식 전달 체인을 따르므로 정확하고 안정적인 작동을 보장합니다.먼저 작동 장치(레버, 기어박스, 공압 또는 전기 액추에이터)가 회전 토크를 발생시킵니다. 이 토크는 구동축을 통해 중앙 밸브 스템으로 전달됩니다. 일체형 스템과 디스크 구조는 공회전 없이 동기적으로 회전합니다. 작동 중 디스크는 밀봉 시트에서 점진적으로 분리되거나 밀봉 시트에 밀착됩니다. 마지막으로 기계식 제한 장치가 각도를 고정하여 개폐 위치를 완료합니다.3. 밸브 구조에 따른 개폐 동작 방식의 차이동심형 및 비동심형 버터플라이 밸브는 개폐 마찰에 뚜렷한 차이가 있으며, 이는 수명과 작동 안정성에 직접적인 영향을 미칩니다.3.1 동심형 버터플라이 밸브 작동동심형 버터플라이 밸브는 스템, 디스크 및 배관의 중심이 겹치는 구조입니다. 밸브를 열고 닫을 때마다 디스크는 시트와 지속적으로 접촉하고 마찰력을 유지합니다. 이러한 구조는 작동이 간단하고 비용 효율적이어서 일반적인 정수 처리 및 냉난방 설비(HVAC) 배관의 저주파 스위칭에 적합합니다.3.2 트리플 오프셋 버터플라이 밸브 무마찰 작동트리플 오프셋 버터플라이 밸브 3차원 오프셋 구조를 채택했습니다. 열림 과정에서 디스크는 마찰 없이 시트에서 즉시 분리됩니다. 닫힘 과정에서는 디스크가 최종 잠금 위치에서만 시트에 접촉합니다. 이러한 무마찰 개폐 메커니즘은 시트 마모를 크게 줄여줍니다. 고하중 버터플라이 밸브 고온, 고압 및 잦은 전환이 필요한 산업용 파이프라인에 적합합니다.4. 개폐 시 밀봉 조정밀봉 방식에 따라 개폐 시 기계적 특성이 달라집니다.4.1 소프트 시트 버터플라이 밸브소프트 시트 버터플라이 밸브 EPDM 또는 NBR 시트는 탄성 압축을 이용하여 완전히 닫혔을 때 누출이 전혀 발생하지 않도록 합니다. 닫힐 때 디스크가 탄성 시트를 부드럽게 압착하여 미세한 틈을 메웁니다. 열릴 때는 탄성 시트가 ​​자동으로 원래 위치로 돌아갑니다. 이러한 유연한 밀봉 개폐 방식은 깨끗한 물과 가스 매체에 대해 완벽한 기밀 차단을 보장합니다.4.2 금속 시트 버터플라이 밸브금속 시트 버터플라이 밸브 정밀한 금속 대 금속 결합 방식을 채택하여 개폐 과정에서 견고한 기계적 결합 및 분리를 구현합니다. 높은 내마모성과 내열성을 갖추고 있어 고온 증기 및 마모성 슬러리와 같은 가혹한 작업 환경에서도 안정적인 스위칭 성능을 유지합니다.5. 자동 버터플라이 밸브의 개폐 방식현대 산업용 파이프라인은 지능형 개폐 제어를 위해 자동 버터플라이 밸브를 사용합니다.공압 버터플라이 밸브압축 공기를 동력으로 사용하여 몇 초 만에 빠른 개폐 동작을 완료합니다. 방폭형 설계로 화학 및 석유화학 파이프라인 스위칭에 널리 사용됩니다.전기 버터플라이 밸브전기 액추에이터로 구동되는 이 제품은 안정적인 속도, 정밀한 각도 위치 지정 및 원격 신호 제어 기능을 갖추고 있습니다. 지연 개폐 및 중간 위치 지정을 지원하여 지능형 파이프라인 시스템에 적합합니다.수동 버터플라이 밸브레버 또는 기어식 핸드휠로 작동하여 현장에서 수동으로 개폐할 수 있으며, 작동 빈도가 낮은 시나리오에 경제적이고 편리합니다.6. 일반적인 개폐 오류 및 원인밸브 걸림원인: 침전물 축적, 시트 노화 또는 액추에이터 토크 부족불완전한 밀폐 및 누출디스크 오프셋, 시트 마모 또는 밀봉면을 막는 이물질개폐 속도가 느림공압 압력 부족 또는 전기 액추에이터 매개변수 편차7. GEKO 밸브의 정밀한 개폐 성능모든 GEKO 버터플라이 밸브는 최적화된 회전 운동 구조를 채택하여 유연하고 부드러우며 정확한 개폐 동작을 보장합니다. 웨이퍼형, 러그형, 소프트 시트형, 메탈 시트형, 트리플 오프셋형 버터플라이 밸브를 포함한 당사의 모든 제품군은 마찰 없는 스위칭, 안정적인 밀봉 및 긴 수명을 제공합니다. 자동화 조절식 버터플라이 밸브 임의의 각도로 개폐가 가능하여 최신 산업용 배관 시스템의 차단 및 유량 조절 제어 요구 사항을 충족합니다.
    더 읽어보기
  • 버터플라이 밸브는 어떻게 유체 흐름을 제어할까요? 완벽한 작동 설명서 | GEKO 밸브
    버터플라이 밸브는 어떻게 유체 흐름을 제어할까요? 완벽한 작동 설명서 | GEKO 밸브
    Sep 29, 2026
     버터플라이 밸브는 어떻게 유체 흐름을 제어할까요? 완벽한 작동 설명서버터플라이 밸브는 도시 및 산업 배관에 사용되는 유체 제어 장치 중 가장 비용 효율적이고 공간 효율적인 장치로 널리 알려져 있습니다. 완전한 직선 흐름만 제공하는 볼 밸브나 완전 개방 또는 완전 폐쇄 격리만을 위해 설계된 게이트 밸브와는 달리, 산업용 버터플라이 밸브 독특한 회전 디스크 메커니즘을 통해 유연한 유체 관리가 가능합니다. 많은 시스템 설계자와 플랜트 운영자는 다음과 같은 점을 궁금해합니다. 버터플라이 밸브는 어떻게 유체의 흐름을 정확하고 안정적으로 제어합니까? 이 가이드에서는 버터플라이 밸브의 전체 유량 제어 메커니즘, 다양한 작동 상태, 제품 유형별 구조적 차이점, 그리고 최신 배관 시스템에서의 실제 유량 제어 성능에 대해 설명합니다.1. 버터플라이 밸브의 기본 유체 제어 원리버터플라이 밸브의 핵심 유체 제어 방식은 다음과 같습니다.90도 1/4회전 회전 디스크배관 중앙에 수직으로 설치된 버터플라이 디스크는 밸브 스템을 따라 회전하여 배관 내부의 유효 유동 면적을 변화시킵니다. 디스크 각도를 조절함으로써 밸브는 유동 저항, 유체 속도 및 배관 압력을 정밀하게 변경하여 완전 유동, 부분 유량 조절 및 완전 차단의 세 가지 핵심 유량 제어 기능을 구현합니다.이 간단하고 신뢰할 수 있는 회전식 유량 제어 방식이 바로 그 핵심 이유입니다. 웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브오프셋 버터플라이 밸브는 대구경 물, 가스 및 저점도 공정 유체 파이프라인에 널리 사용됩니다.2. 세 가지 핵심 흐름 제어 상태2.1 완전 흐름 개방 상태디스크가 90도 회전하여 유체 흐름 방향과 평행이 될 때, 파이프라인은 최대 유량 용량에 도달합니다. 디스크는 파이프라인 내부에 있지만, 유선형 디스크 구조는 유체 저항을 최소화합니다. 이러한 상태에서, 산업용 버터플라이 밸브 유체의 자유로운 이송을 가능하게 하여 장기간 순환 파이프라인 운전 및 최대 유량 공급 시나리오에 적합합니다.2.2 정밀 스로틀링 및 유량 조절 상태유체 제어에서 버터플라이 밸브의 가장 큰 장점은 탁월한 유량 조절 성능입니다. 밸브 디스크가 20%에서 70% 사이의 개방 각도를 유지할 때, 파이프라인 내부에 조절 가능한 차폐 영역을 형성합니다. 차폐 영역이 클수록 유동 저항이 커지고 유체 유량은 감소합니다. 조절식 버터플라이 밸브 전기식 또는 공압식 액추에이터를 사용하면 안정적인 개방 각도를 유지할 수 있어 산업 시스템에서 지속적이고 정확한 유량 균형, 압력 조절 및 유체 분배 제어를 실현할 수 있습니다. 2.3 완전 밀폐 유체 차단 상태디스크가 0도로 회전하여 유체 흐름에 완전히 수직이 되면, 디스크는 밸브 시트에 밀착되어 전체 유로를 차단합니다. 소프트 시트 버터플라이 밸브 탄성 시트 변형을 이용하여 깨끗한 매체에 대해 기포가 전혀 새지 않는 밀폐를 달성하는 반면, 금속 시트 버터플라이 밸브 고온, 고압 및 마모성 유체를 차단하기 위해 정밀 금속 피팅에 의존하여 안정적인 파이프라인 격리 및 유체 차단을 달성합니다.3. 다양한 버터플라이 밸브 유형이 유량 제어를 최적화하는 방법서로 다른 버터플라이 밸브 구조는 완전히 다른 유체 제어 효과를 제공하여 다양한 산업 작업 조건에 적응할 수 있도록 합니다.3.1 일반 유량 제어용 동심형 버터플라이 밸브동심형 버터플라이 밸브는 스템, 디스크 및 배관 중심이 일치하여 안정적인 기본 유량 조절 및 차단 기능을 제공합니다. 일반적인 온도 및 저압 조건의 정수 처리, HVAC 및 소방 배관에 이상적이며 경제적이고 실용적인 유체 제어 성능을 제공합니다.3.2 고하중 유량 제어를 위한 이중 및 삼중 오프셋 버터플라이 밸브트리플 오프셋 버터플라이 밸브 또한 이중 오프셋 버터플라이 밸브는 독특한 오프셋 구조를 채택합니다. 디스크는 회전 중 시트와의 마찰을 방지하여 고압 및 고온 조건에서도 부드럽고 안정적인 각도 조정을 보장합니다. 고하중 버터플라이 밸브 증기, 연도 가스, 부식성 화학 물질 및 고주기 산업 공정 파이프라인에 대한 정밀한 유량 제어를 제공합니다.3.3 웨이퍼형과 러그형 유량 제어 기능 비교웨이퍼 버터플라이 밸브 초박형 본체와 낮은 유동 저항을 특징으로 하며, 안정적인 대용량 제어가 필요한 소형 파이프라인 시스템에 적합합니다. 러그 버터플라이 밸브 시스템 유량 제어 안전성을 유지하면서 파이프라인의 일방적 분해를 지원하여 전체 유체 시스템에 영향을 주지 않고 분할된 파이프라인 유지 보수를 용이하게 합니다.4. 액추에이터가 정확한 유체 제어를 지원하는 방법밸브 본체만으로는 안정적인 유체 제어가 불가능하며, 액추에이터가 제어 정확도와 자동화 수준을 결정합니다.수동 버터플라이 밸브현장에서 간편하게 유량을 조절하고 파이프라인을 격리할 수 있어 저주파 제어 시나리오에 적합합니다.공압식 버터플라이 밸브각도 편차를 보정하는 위치 조절 장치가 장착되어 있어 변동하는 배관 압력 하에서도 안정적인 유량을 유지하며, 방폭형 산업용 유체 시스템에 이상적입니다.전기 자동 버터플라이 밸브원격 신호 조정 및 비례 유량 제어를 지원하여 지능형 산업 시스템과 연동하여 자동 유체 관리 및 정밀 유량 분배를 구현합니다.5. 버터플라이 밸브 유체 제어의 주요 장점단일 밸브 장치로 유체 차단 및 유량 조절의 두 가지 기능을 구현하십시오.저렴한 비용과 작은 설치 공간으로 대구경 파이프라인 유량 제어에 적합합니다.부드러운 회전 작동으로 파이프라인 서지 없이 안정적인 유체 조절이 가능합니다.다양한 제품 유형이 깨끗한 유체, 부식성 유체, 고온 유체 및 마모성 유체에 적응할 수 있습니다.최신 산업 시스템을 위한 수동 및 자동 지능형 유체 제어를 지원합니다.6. GEKO 밸브의 신뢰할 수 있는 유체 제어 버터플라이 밸브 솔루션GEKO Valve는 정밀한 산업용 유체 제어를 위한 고성능 버터플라이 밸브의 전 제품군을 제공합니다. 당사의 제품 라인업에는 소프트 시트 및 메탈 시트 버터플라이 밸브, 동심형 및 트리플 오프셋 버터플라이 밸브, 웨이퍼형 및 러그형 버터플라이 밸브는 물론 수동, 공압 및 전기 자동 버터플라이 밸브가 포함됩니다. 모든 제품은 안정적인 유량 조절, 신뢰할 수 있는 차단 성능 및 긴 수명을 제공하여 수처리, HVAC, 화학, 발전 및 도시 공학 시스템에 정확하고 효율적인 유체 제어 솔루션을 제공합니다.9가지 핵심 SEO 키워드산업용 버터플라이 밸브, 트리플 오프셋 버터플라이 밸브, 소프트 시트 버터플라이 밸브, 메탈 시트 버터플라이 밸브, 웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브, 모듈레이팅 버터플라이 밸브, 고하중 버터플라이 밸브, 자동 버터플라이 밸브
    더 읽어보기
  • 버터플라이 밸브의 작동 원리는 무엇일까요? | GEKO 밸브
    버터플라이 밸브의 작동 원리는 무엇일까요? | GEKO 밸브
    Sep 21, 2026

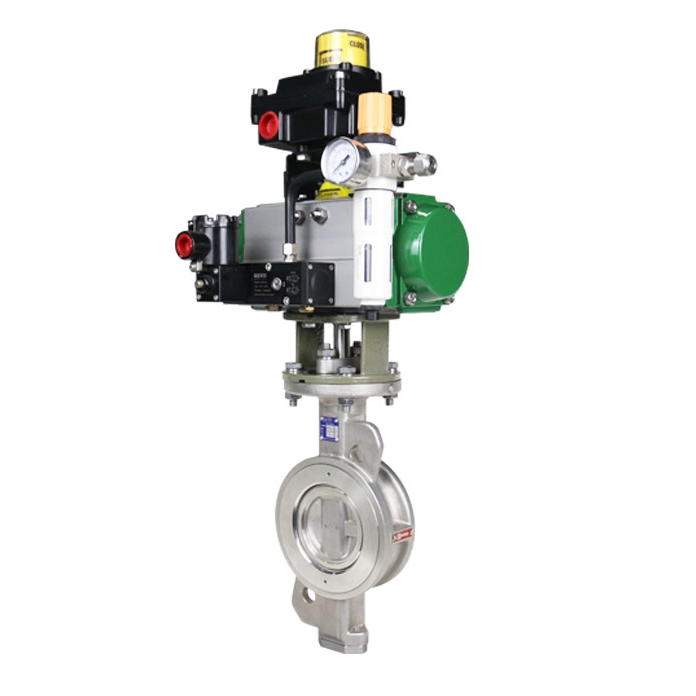

     버터플라이 밸브의 작동 원리는 무엇일까요?버터플라이 밸브는 현대 산업 및 도시 배관 시스템에서 사용되는 가장 다재다능한 쿼터턴 제어 밸브 중 하나입니다. 대부분의 엔지니어는 버터플라이 밸브의 빠른 전환 속도와 컴팩트한 구조에 익숙합니다. 산업용 버터플라이 밸브많은 사람들이 다양한 버터플라이 밸브 제품의 안정적인 유체 차단, 내압성 및 정밀한 유량 조절을 가능하게 하는 완전한 기계적 작동 메커니즘을 완전히 이해하지 못하고 있습니다. 구형 볼 밀봉에 의존하는 볼 밸브나 수직 스트로크 운동을 하는 게이트 밸브와 달리, 버터플라이 밸브는 독특한 회전 디스크 기계 구조를 채택합니다. 이 글에서는 토크 전달, 디스크 운동 논리, 소프트 시트 및 메탈 시트 버터플라이 밸브의 밀봉 메커니즘, 오프셋 작동 원리, 자동 버터플라이 밸브의 액추에이터 연동을 포함하여 버터플라이 밸브의 전체 기계적 작동 메커니즘을 심층적으로 분석합니다.1. 전체 기계 작동 메커니즘 개요버터플라이 밸브의 전체 작동 메커니즘은 다음을 기반으로 합니다. 회전 기계식 변속기 및 유체 역학적 매칭액추에이터는 회전 토크를 출력하고, 이 토크는 밸브 스템을 통해 전달되어 내부 버터플라이 디스크를 90도 1/4회전시킵니다. 파이프라인 내부에서 디스크의 각도를 변경함으로써 밸브는 유동 단면적을 변화시켜 유체 차단, 전체 유동 통행, 중간 유량 조절이라는 세 가지 핵심 기계적 기능을 구현합니다. 전체 기계 구조는 다행정 산업용 밸브에 비해 전달 부품 수가 적고 동작 논리가 단순하며 응답 속도가 빠릅니다.2. 핵심 기계식 변속 메커니즘 토크 전달은 버터플라이 밸브 작동의 핵심 동력원입니다. 완전한 기계식 동력 전달 시스템은 액추에이터, 밸브 스템, 샤프트 핀 및 버터플라이 디스크로 구성되어 정확한 동력 변환 및 동작 출력을 구현합니다.액추에이터는 개폐 신호를 수신하면 회전 토크를 발생시켜 수직 밸브 스템으로 전달합니다. 밸브 스템은 정밀 샤프트 핀을 통해 버터플라이 디스크에 고정되어 불필요한 회전을 방지하고 동기식 각도 움직임을 보장합니다. 스템 샤프트는 고정밀 샤프트 슬리브와 밀봉 패킹을 사용하여 마찰 저항을 줄이고 걸림 없이 유연하고 안정적인 회전을 보장합니다. 이러한 기계식 동력 전달 메커니즘은 전기, 공압 또는 수동 동력을 기계적 회전으로 변환하여 밸브의 개폐 동작을 효율적으로 수행합니다.3. 디스크 유량 제어 기계적 메커니즘버터플라이 디스크는 유체 제어의 핵심 구성 요소이며, 그 각도 변위는 파이프라인의 유동 상태를 직접적으로 결정합니다. 개방 각도가 다르면 기계적 유동 제어 상태도 완전히 달라집니다.0도 폐쇄 위치에서 디스크는 유체 흐름 방향에 완전히 수직이 되어 유체에 대한 완벽한 차단벽을 형성합니다. 유체 압력의 작용으로 디스크는 밸브 시트에 단단히 밀착되어 기계적 압축 밀봉을 구현합니다. 90도 완전 개방 위치에서 디스크는 유체 흐름 방향과 평행이 되어 유동 저항을 최소화하고 유체 흐름을 최대화합니다. 0도에서 90도 사이의 모든 각도에서 디스크는 파이프라인 내경과 겹치는 형태의 유량 조절 구조를 형성하여 기계적 폐쇄를 통해 유속과 압력을 변화시켜 연속적인 유량 조절을 실현합니다.4. 기계적 밀봉 메커니즘 (소프트 씰 및 하드 씰)버터플라이 밸브의 안정적인 차단 성능은 서로 다른 산업 작업 조건에 적용 가능한 두 가지 기계적 밀봉 메커니즘에서 비롯됩니다. 4.1 탄성 압축 밀봉 메커니즘(소프트 시트)소프트 시트 버터플라이 밸브 EPDM 및 Viton과 같은 탄성 폴리머 시트를 사용합니다. 닫힘 동작 동안 디스크가 탄성 시트를 기계적으로 압착하여 미세한 탄성 변형을 일으킵니다. 변형된 시트는 디스크 가장자리와 밸브 본체 사이의 미세한 기계적 틈을 메워 누출 없는 밀봉을 구현합니다. 이러한 탄성 보상 기계적 메커니즘은 미세한 가공 공차 및 파이프라인 압력 변화에 적응하여 상온 및 저압 조건에서 소프트 시트 버터플라이 밸브의 완벽한 차단을 보장합니다.4.2 정밀 기계식 래핑 밀봉 메커니즘(금속 시트)금속 시트 버터플라이 밸브 견고한 금속 대 금속 밀봉 메커니즘을 채택했습니다. 정밀 가공 및 미러 래핑을 거쳐 디스크와 시트가 고정밀 밀착 밀봉 쌍을 형성합니다. 기계적 강성 접촉과 중압력에 의한 자체 조임력을 바탕으로 고온, 고압, 마모성 작동 조건에서도 안정적인 밀봉을 구현합니다. 이러한 기계적 밀봉 구조는 노화로 인한 변형 문제가 없으며, 고하중 버터플라이 밸브의 장기간 고주기 산업 운전을 지원합니다.5. 오프셋 버터플라이 밸브 무마찰 기계식 메커니즘동심형 및 오프셋형 버터플라이 밸브는 기계적 작동 방식에 근본적인 차이가 있으며, 이는 수명과 내압 성능을 결정합니다.동심형 버터플라이 밸브는 스템, 디스크 및 파이프라인의 중심이 완전히 일치하는 것이 특징입니다. 디스크는 밸브의 개폐 주기 동안 시트와 지속적인 기계적 마찰을 일으켜 시트 마모가 쉽게 발생합니다. 이와 대조적으로, 여행르 오프셋 버터플라이 밸브 이중 오프셋 버터플라이 밸브는 공간 오프셋 기계 구조를 채택합니다. 초기 회전 단계에서 디스크는 마찰 없이 자동으로 밀봉 시트에서 분리됩니다. 최종 닫힘 각도에서만 디스크가 시트에 접촉하여 위치를 고정하고 밀봉합니다. 이러한 무마찰 기계 작동 메커니즘은 부품 마모를 크게 줄이고 밸브 내구성을 향상시키며 오프셋 버터플라이 밸브 제품의 고부하 및 빈번한 스위칭 작동 조건에 적합합니다.6. 액추에이터의 자동 조정 메커니즘다양한 액추에이터는 최신 지능형 파이프라인 시스템에 맞는 다양한 자동 작동 메커니즘을 구성합니다.공압식 버터플라이 밸브 메커니즘압축 공기 압력 에너지를 기계적 회전 토크로 변환하며, 빠른 작동 속도와 방폭형 기계적 성능을 갖추고 있어 위험한 산업 환경에 적합합니다.전기 버터플라이 밸브 메커니즘모터 구동 및 감속기 토크 증폭을 사용하여 정밀한 각도 위치 지정을 구현하며, 원격 신호 제어 및 비례 제어를 지원합니다.수동 버터플라이 밸브 메커니즘수동 기계식 토크 입력에 의존하며, 간단한 전달 구조로 저주파 작동에 안정적이고 신뢰할 수 있습니다.7. 버터플라이 밸브 기계식 메커니즘의 산업적 이점독특한 기계적 작동 구조는 다음과 같은 특징을 부여합니다. 산업 버터플라이 밸브 대체 불가능한 산업적 이점: 웨이퍼형 및 러그형 버터플라이 밸브는 컴팩트한 기계적 구조로 설치 공간을 절약하고, 간단한 구동 구조로 고장률을 낮추며, 무마찰 오프셋 메커니즘으로 트리플 오프셋 버터플라이 밸브의 수명을 연장하고, 유연한 각도 조절 기능으로 모듈레이팅 버터플라이 밸브의 차단 및 유량 조절 이중 기능을 구현합니다. 이러한 기계적 특성 덕분에 다양한 유형의 버터플라이 밸브는 대구경 산업 및 도시 유체 제어 시스템에 가장 적합한 솔루션입니다.8. GEKO 밸브의 고정밀 기계 설계GEKO Valve는 모든 산업용 버터플라이 밸브의 내부 기계 작동 메커니즘을 최적화합니다. 정밀 주조, CNC 가공 및 미러 래핑 기술을 적용한 당사의 웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브, 금속 시트 및 연질 시트 버터플라이 밸브는 균일한 토크 전달, 유연한 회전, 정밀한 디스크 위치 지정 및 안정적인 밀봉 성능을 제공합니다. 동심형, 이중 오프셋형 및 삼중 오프셋형 버터플라이 밸브를 포함한 완벽한 제품 시리즈는 다양한 저압, 중압 및 고압 산업용 배관의 기계적 작동 요구 사항을 완벽하게 충족합니다.9가지 핵심 SEO 키워드산업용 버터플라이 밸브, 트리플 오프셋 버터플라이 밸브, 소프트 시트 버터플라이 밸브, 메탈 시트 버터플라이 밸브, 웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브, 모듈레이팅 버터플라이 밸브, 고하중 버터플라이 밸브, 자동 버터플라이 밸브
    더 읽어보기
  • 현대 시스템에서 버터플라이 밸브는 어떻게 유량을 조절합니까?
    현대 시스템에서 버터플라이 밸브는 어떻게 유량을 조절합니까?
    Sep 21, 2026
    현대 시스템에서 버터플라이 밸브는 어떻게 유량을 조절할까요?현대 산업 및 도시 유체 시스템은 온/오프 차단과 정밀한 유량 조절 기능을 모두 갖춘 신뢰할 수 있는 부품을 요구합니다. 쿼터턴 밸브 솔루션 중 버터플라이 밸브는 컴팩트한 크기, 비용 효율성, 그리고 대구경 파이프라인 전반에 걸쳐 검증된 유량 조절 성능으로 두각을 나타냅니다. 많은 사용자가 버터플라이 밸브를 단순한 차단 용도로만 생각하지만, 적절하게 설계된 버터플라이 밸브는 액체, 기체 및 저마모성 유체에 대해 안정적인 유량 조절을 제공할 수 있습니다. 이 글에서는 버터플라이 밸브의 유량 조절 방식, 제어 특성, 적절한 작동 범위, 액추에이터 매칭, 그리고 현대 공정 시스템에서의 실제적인 한계에 대해 자세히 설명합니다.버터플라이 밸브의 유량 조절 핵심 메커니즘버터플라이 밸브는 파이프 내벽에 있는 원형 디스크를 회전시켜 유량을 제어합니다. 이 디스크는 수동, 공압 또는 전기 구동 장치에 연결된 중앙 축을 중심으로 회전합니다. 디스크가 파이프라인 축과 평행할 때 밸브는 완전히 열려 최대 유량을 처리합니다. 디스크가 닫힘 위치로 회전하면 유로의 일부를 차단하여 유체의 속도와 체적 유량을 조절하는 가변적인 유동 저항을 발생시킵니다. 90도 회전 시 디스크는 유체 흐름에 수직이 되어 유량을 차단합니다. 볼 밸브는 거의 막힘 없는 전체 유량 흐름을 제공하는 반면, 버터플라이 밸브의 디스크는 완전히 열린 상태에서도 항상 유로 내부에 위치합니다. 이러한 고유한 막힘 현상으로 인해 압력 강하가 발생하며, 이는 유량 조절 및 스로틀링의 핵심적인 물리적 원리가 됩니다.버터플라이 밸브의 유량 특성 곡선대부분의 표준 버터플라이 밸브는 다음과 같은 특징을 갖습니다. 수정된 등비율 유량 특성중간 이동 범위에서 작은 각도 조정만으로도 유량에 상대적으로 큰 변화가 발생합니다. 즉, 최적의 스로틀링 성능은 일반적으로 디스크 개방률의 20%에서 70% 사이에서 나타납니다. 완전히 닫힌 위치 또는 거의 완전히 열린 위치에서 작동하면 조절 정확도가 떨어집니다. 거의 닫힌 위치에서는 캐비테이션 및 고속 침식의 위험이 있으며, 거의 완전히 열린 위치에서는 디스크 회전이 상당하더라도 유량 변화가 미미합니다.까다로운 제어 루프의 경우, 맞춤형 프로파일 디스크를 사용하여 유량 곡선을 조정하여 선형 공정 요구 사항에 맞추므로 연속 유량 변조 애플리케이션의 안정성을 향상시킬 수 있습니다.정확한 유량 조절을 위한 액추에이터 선정우수한 스로틀링 성능은 밸브 본체 설계뿐만 아니라 호환 가능한 작동 방식에도 달려 있습니다.수동 버터플라이 밸브: 거칠고 드문 수동 조정에만 적합하며 자동 폐쇄 루프 유량 제어는 지원하지 않습니다.위치 조절 장치가 있는 공압 액추에이터: 업계에서 선호하는 조절형 서비스 옵션입니다. 밸브 포지셔너는 제어 신호를 정밀한 디스크 각도로 변환하여 공정 압력 변동 및 축 마찰을 보정합니다.전기식 변조 액추에이터: 압축 공기 공급 장치가 없는 현장에 이상적이며, 원격으로 관리되는 최신 시스템에 반복 가능한 위치 지정 기능을 제공합니다.전용 위치 조절 장치가 없으면 아무리 고품질의 버터플라이 밸브라도 상류 압력 변화 조건에서 안정적인 설정 유량을 유지할 수 없습니다.버터플라이 밸브를 유량 조절에 사용할 때의 주요 제한 사항 엔지니어는 부품의 조기 고장을 방지하기 위해 실제적인 제약 조건을 이해해야 합니다.밸브가 거의 닫힌 상태에서 장시간 스로틀링을 하면 캐비테이션, 진동, 디스크 떨림 및 씰 마모가 발생할 수 있습니다.마모성 슬러리 매체는 고속 스로틀링 조건에서 디스크 가장자리와 밀봉 표면을 빠르게 침식시킬 수 있습니다.버터플라이 밸브는 글로브 밸브가 여전히 일반적인 선택인 정밀한 제어가 요구되는 중요 루프 제어에는 권장되지 않습니다.부분적으로 닫힌 디스크 양단에 가해지는 높은 차압은 상당한 토크 부하를 발생시키므로 액추에이터의 크기를 더 크게 설계해야 합니다.버터플라이 밸브 조절을 위한 일반적인 최신 시스템 적용 사례버터플라이 밸브는 비용 및 공간 제약이 중요한 대형 시스템의 유량 조절용으로 널리 사용됩니다.정수처리장: 원수 공급 제어, 배수관 유량 조절HVAC 지역 난방 및 냉방 회로: 온수 및 냉수 유량 균형 조정석유화학 설비: 냉각수 순환 조절, 저부식성 가스 유량 조절도시 상수도망: 대량 급수 압력 및 유량 관리발전소 보조 시스템: 순환수 유량 제어버터플라이 밸브 유량 조절 성능 최적화를 위한 모범 사례스로틀링 작동은 20%~70% 개방 범위 내에서 제한하십시오. 자동 제어 루프에는 위치 피드백 기능이 있는 모듈레이팅 액추에이터를 지정하십시오. 작동 토크는 공칭 밸브 크기가 아닌 실제 차압을 기준으로 계산하십시오. 공정 온도 및 유체 화학에 적합한 시트 재질을 선택하십시오. 심각한 캐비테이션이 예상되는 경우, 캐비테이션 방지 트림 또는 다른 유형의 밸브를 고려하십시오.마지막으로버터플라이 밸브는 많은 대형 현대 산업 및 도시 시스템에 효과적이고 비용 효율적인 유량 조절 솔루션을 제공합니다. 회전 디스크 원리를 이용하여 유량 차단과 유량 조절을 모두 가능하게 하지만, 성능은 유량 특성, 액추에이터 구성 및 공정 조건에 따라 제한됩니다. 밸브 설계, 액추에이터 하드웨어 및 작동 범위를 적절히 조정하면 버터플라이 밸브 설치에서 안정적이고 장기적인 유량 제어 결과를 얻을 수 있습니다.
