현대 산업 및 도시 유체 시스템은 온/오프 차단과 정밀한 유량 조절 기능을 모두 갖춘 신뢰할 수 있는 부품을 요구합니다. 쿼터턴 밸브 솔루션 중 버터플라이 밸브는 컴팩트한 크기, 비용 효율성, 그리고 대구경 파이프라인 전반에 걸쳐 검증된 유량 조절 성능으로 두각을 나타냅니다. 많은 사용자가 버터플라이 밸브를 단순한 차단 용도로만 생각하지만, 적절하게 설계된 버터플라이 밸브는 액체, 기체 및 저마모성 유체에 대해 안정적인 유량 조절을 제공할 수 있습니다. 이 글에서는 버터플라이 밸브의 유량 조절 방식, 제어 특성, 적절한 작동 범위, 액추에이터 매칭, 그리고 현대 공정 시스템에서의 실제적인 한계에 대해 자세히 설명합니다.

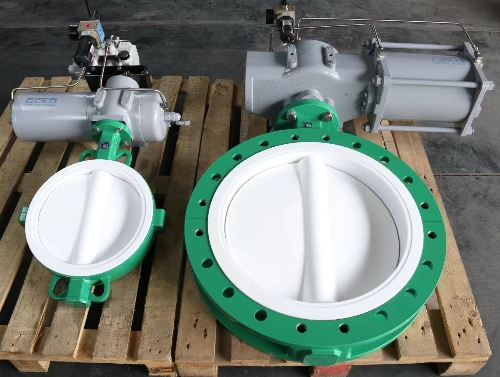

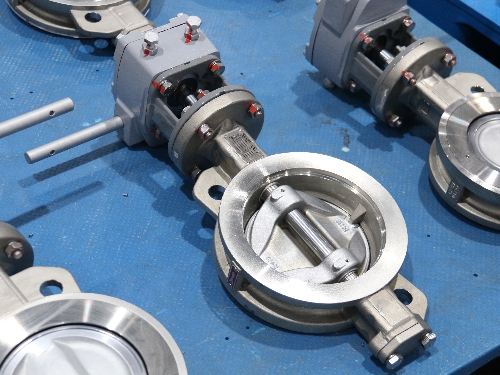

버터플라이 밸브는 파이프 내벽에 있는 원형 디스크를 회전시켜 유량을 제어합니다. 이 디스크는 수동, 공압 또는 전기 구동 장치에 연결된 중앙 축을 중심으로 회전합니다. 디스크가 파이프라인 축과 평행할 때 밸브는 완전히 열려 최대 유량을 처리합니다. 디스크가 닫힘 위치로 회전하면 유로의 일부를 차단하여 유체의 속도와 체적 유량을 조절하는 가변적인 유동 저항을 발생시킵니다. 90도 회전 시 디스크는 유체 흐름에 수직이 되어 유량을 차단합니다.

볼 밸브는 거의 막힘 없는 전체 유량 흐름을 제공하는 반면, 버터플라이 밸브의 디스크는 완전히 열린 상태에서도 항상 유로 내부에 위치합니다. 이러한 고유한 막힘 현상으로 인해 압력 강하가 발생하며, 이는 유량 조절 및 스로틀링의 핵심적인 물리적 원리가 됩니다.
대부분의 표준 버터플라이 밸브는 다음과 같은 특징을 갖습니다. 수정된 등비율 유량 특성중간 이동 범위에서 작은 각도 조정만으로도 유량에 상대적으로 큰 변화가 발생합니다. 즉, 최적의 스로틀링 성능은 일반적으로 디스크 개방률의 20%에서 70% 사이에서 나타납니다. 완전히 닫힌 위치 또는 거의 완전히 열린 위치에서 작동하면 조절 정확도가 떨어집니다. 거의 닫힌 위치에서는 캐비테이션 및 고속 침식의 위험이 있으며, 거의 완전히 열린 위치에서는 디스크 회전이 상당하더라도 유량 변화가 미미합니다.
까다로운 제어 루프의 경우, 맞춤형 프로파일 디스크를 사용하여 유량 곡선을 조정하여 선형 공정 요구 사항에 맞추므로 연속 유량 변조 애플리케이션의 안정성을 향상시킬 수 있습니다.

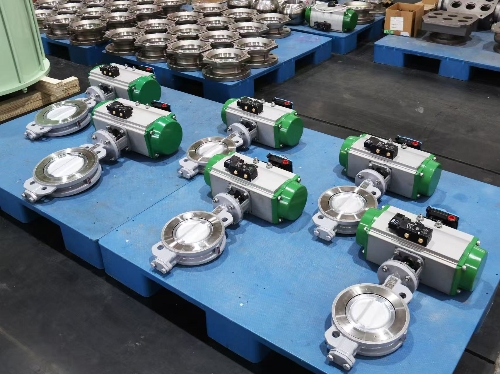

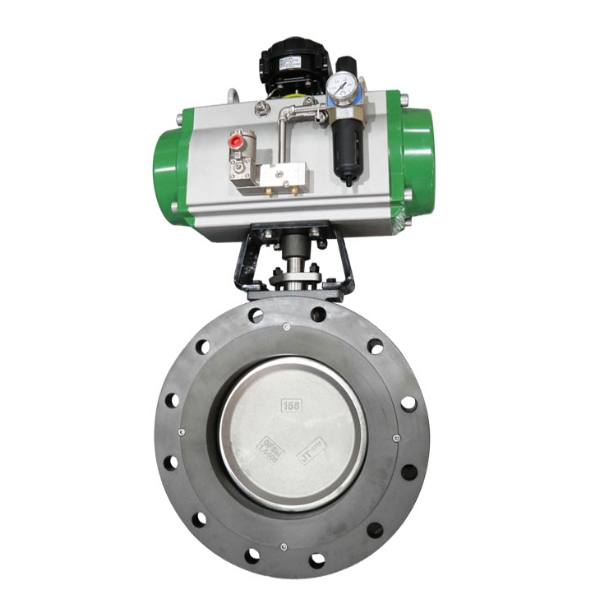

우수한 스로틀링 성능은 밸브 본체 설계뿐만 아니라 호환 가능한 작동 방식에도 달려 있습니다.


전용 위치 조절 장치가 없으면 아무리 고품질의 버터플라이 밸브라도 상류 압력 변화 조건에서 안정적인 설정 유량을 유지할 수 없습니다.

엔지니어는 부품의 조기 고장을 방지하기 위해 실제적인 제약 조건을 이해해야 합니다.

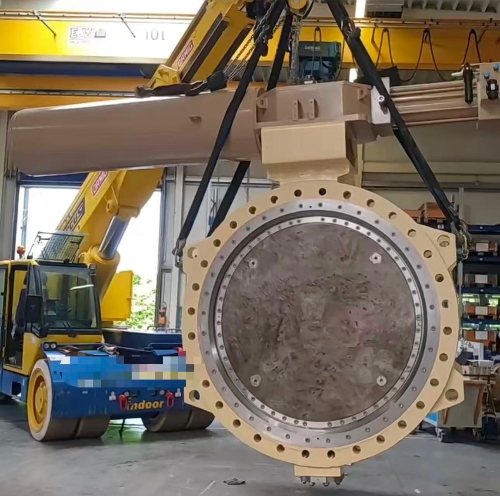

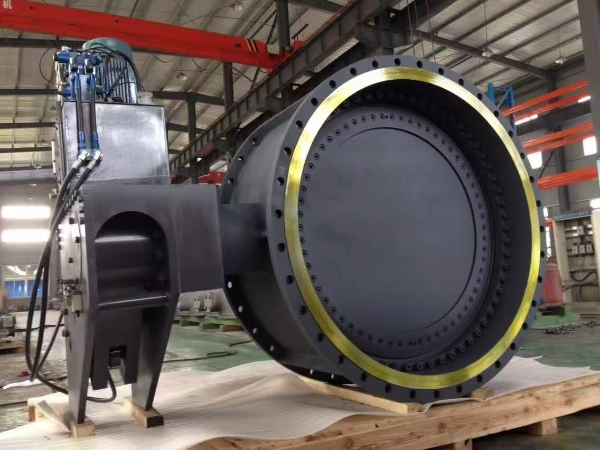

버터플라이 밸브는 비용 및 공간 제약이 중요한 대형 시스템의 유량 조절용으로 널리 사용됩니다.
스로틀링 작동은 20%~70% 개방 범위 내에서 제한하십시오. 자동 제어 루프에는 위치 피드백 기능이 있는 모듈레이팅 액추에이터를 지정하십시오. 작동 토크는 공칭 밸브 크기가 아닌 실제 차압을 기준으로 계산하십시오. 공정 온도 및 유체 화학에 적합한 시트 재질을 선택하십시오. 심각한 캐비테이션이 예상되는 경우, 캐비테이션 방지 트림 또는 다른 유형의 밸브를 고려하십시오.
버터플라이 밸브는 많은 대형 현대 산업 및 도시 시스템에 효과적이고 비용 효율적인 유량 조절 솔루션을 제공합니다. 회전 디스크 원리를 이용하여 유량 차단과 유량 조절을 모두 가능하게 하지만, 성능은 유량 특성, 액추에이터 구성 및 공정 조건에 따라 제한됩니다. 밸브 설계, 액추에이터 하드웨어 및 작동 범위를 적절히 조정하면 버터플라이 밸브 설치에서 안정적이고 장기적인 유량 제어 결과를 얻을 수 있습니다.
