버터플라이 밸브는 어떻게 유체 흐름을 제어할까요? 완벽한 작동 설명서

버터플라이 밸브는 도시 및 산업 배관에 사용되는 유체 제어 장치 중 가장 비용 효율적이고 공간 효율적인 장치로 널리 알려져 있습니다. 완전한 직선 흐름만 제공하는 볼 밸브나 완전 개방 또는 완전 폐쇄 격리만을 위해 설계된 게이트 밸브와는 달리, 산업용 버터플라이 밸브 독특한 회전 디스크 메커니즘을 통해 유연한 유체 관리가 가능합니다. 많은 시스템 설계자와 플랜트 운영자는 다음과 같은 점을 궁금해합니다. 버터플라이 밸브는 어떻게 유체의 흐름을 정확하고 안정적으로 제어합니까? 이 가이드에서는 버터플라이 밸브의 전체 유량 제어 메커니즘, 다양한 작동 상태, 제품 유형별 구조적 차이점, 그리고 최신 배관 시스템에서의 실제 유량 제어 성능에 대해 설명합니다.

1. 버터플라이 밸브의 기본 유체 제어 원리

버터플라이 밸브의 핵심 유체 제어 방식은 다음과 같습니다.90도 1/4회전 회전 디스크배관 중앙에 수직으로 설치된 버터플라이 디스크는 밸브 스템을 따라 회전하여 배관 내부의 유효 유동 면적을 변화시킵니다. 디스크 각도를 조절함으로써 밸브는 유동 저항, 유체 속도 및 배관 압력을 정밀하게 변경하여 완전 유동, 부분 유량 조절 및 완전 차단의 세 가지 핵심 유량 제어 기능을 구현합니다.
이 간단하고 신뢰할 수 있는 회전식 유량 제어 방식이 바로 그 핵심 이유입니다. 웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브오프셋 버터플라이 밸브는 대구경 물, 가스 및 저점도 공정 유체 파이프라인에 널리 사용됩니다.

2. 세 가지 핵심 흐름 제어 상태

2.1 완전 흐름 개방 상태

디스크가 90도 회전하여 유체 흐름 방향과 평행이 될 때, 파이프라인은 최대 유량 용량에 도달합니다. 디스크는 파이프라인 내부에 있지만, 유선형 디스크 구조는 유체 저항을 최소화합니다. 이러한 상태에서, 산업용 버터플라이 밸브 유체의 자유로운 이송을 가능하게 하여 장기간 순환 파이프라인 운전 및 최대 유량 공급 시나리오에 적합합니다.

2.2 정밀 스로틀링 및 유량 조절 상태

유체 제어에서 버터플라이 밸브의 가장 큰 장점은 탁월한 유량 조절 성능입니다. 밸브 디스크가 20%에서 70% 사이의 개방 각도를 유지할 때, 파이프라인 내부에 조절 가능한 차폐 영역을 형성합니다. 차폐 영역이 클수록 유동 저항이 커지고 유체 유량은 감소합니다. 조절식 버터플라이 밸브 전기식 또는 공압식 액추에이터를 사용하면 안정적인 개방 각도를 유지할 수 있어 산업 시스템에서 지속적이고 정확한 유량 균형, 압력 조절 및 유체 분배 제어를 실현할 수 있습니다.


2.3 완전 밀폐 유체 차단 상태

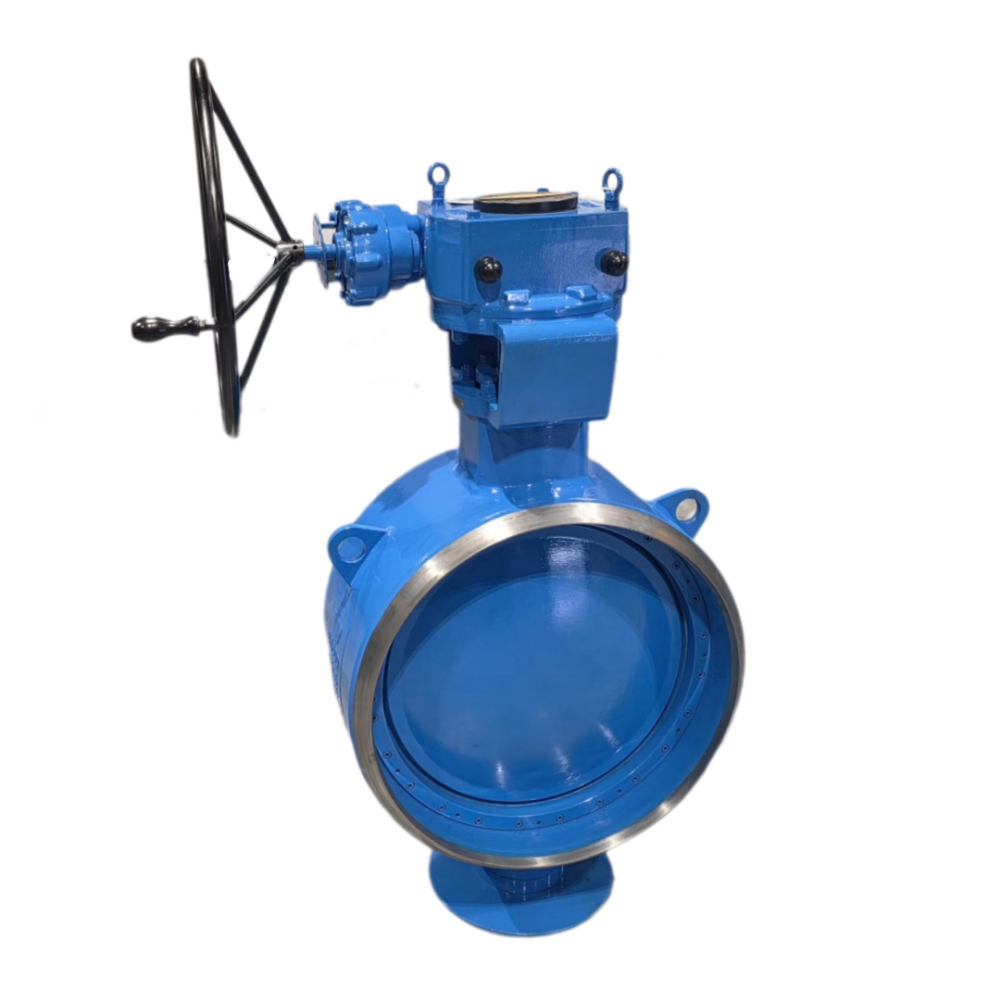

디스크가 0도로 회전하여 유체 흐름에 완전히 수직이 되면, 디스크는 밸브 시트에 밀착되어 전체 유로를 차단합니다. 소프트 시트 버터플라이 밸브 탄성 시트 변형을 이용하여 깨끗한 매체에 대해 기포가 전혀 새지 않는 밀폐를 달성하는 반면, 금속 시트 버터플라이 밸브 고온, 고압 및 마모성 유체를 차단하기 위해 정밀 금속 피팅에 의존하여 안정적인 파이프라인 격리 및 유체 차단을 달성합니다.

3. 다양한 버터플라이 밸브 유형이 유량 제어를 최적화하는 방법

서로 다른 버터플라이 밸브 구조는 완전히 다른 유체 제어 효과를 제공하여 다양한 산업 작업 조건에 적응할 수 있도록 합니다.

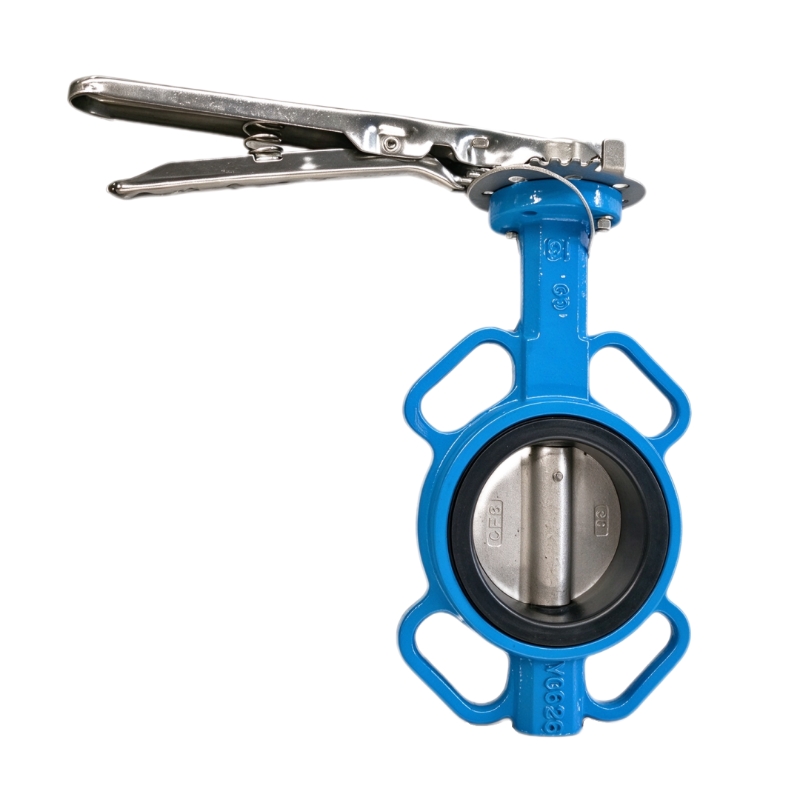

3.1 일반 유량 제어용 동심형 버터플라이 밸브

동심형 버터플라이 밸브는 스템, 디스크 및 배관 중심이 일치하여 안정적인 기본 유량 조절 및 차단 기능을 제공합니다. 일반적인 온도 및 저압 조건의 정수 처리, HVAC 및 소방 배관에 이상적이며 경제적이고 실용적인 유체 제어 성능을 제공합니다.

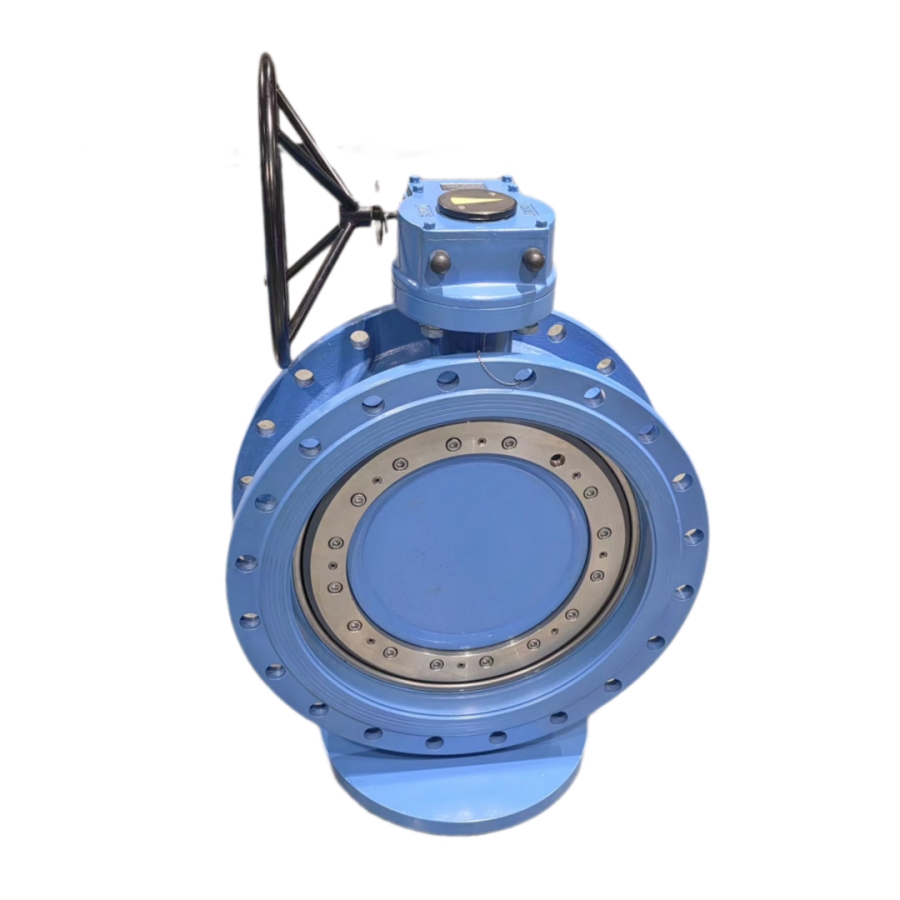

3.2 고하중 유량 제어를 위한 이중 및 삼중 오프셋 버터플라이 밸브

트리플 오프셋 버터플라이 밸브 또한 이중 오프셋 버터플라이 밸브는 독특한 오프셋 구조를 채택합니다. 디스크는 회전 중 시트와의 마찰을 방지하여 고압 및 고온 조건에서도 부드럽고 안정적인 각도 조정을 보장합니다. 고하중 버터플라이 밸브 증기, 연도 가스, 부식성 화학 물질 및 고주기 산업 공정 파이프라인에 대한 정밀한 유량 제어를 제공합니다.

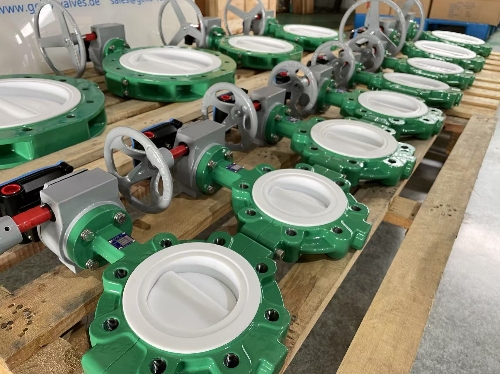

3.3 웨이퍼형과 러그형 유량 제어 기능 비교

웨이퍼 버터플라이 밸브 초박형 본체와 낮은 유동 저항을 특징으로 하며, 안정적인 대용량 제어가 필요한 소형 파이프라인 시스템에 적합합니다. 러그 버터플라이 밸브 시스템 유량 제어 안전성을 유지하면서 파이프라인의 일방적 분해를 지원하여 전체 유체 시스템에 영향을 주지 않고 분할된 파이프라인 유지 보수를 용이하게 합니다.

4. 액추에이터가 정확한 유체 제어를 지원하는 방법

밸브 본체만으로는 안정적인 유체 제어가 불가능하며, 액추에이터가 제어 정확도와 자동화 수준을 결정합니다.
  • 수동 버터플라이 밸브현장에서 간편하게 유량을 조절하고 파이프라인을 격리할 수 있어 저주파 제어 시나리오에 적합합니다.
  • 공압식 버터플라이 밸브각도 편차를 보정하는 위치 조절 장치가 장착되어 있어 변동하는 배관 압력 하에서도 안정적인 유량을 유지하며, 방폭형 산업용 유체 시스템에 이상적입니다.
  • 전기 자동 버터플라이 밸브원격 신호 조정 및 비례 유량 제어를 지원하여 지능형 산업 시스템과 연동하여 자동 유체 관리 및 정밀 유량 분배를 구현합니다.

5. 버터플라이 밸브 유체 제어의 주요 장점

  • 단일 밸브 장치로 유체 차단 및 유량 조절의 두 가지 기능을 구현하십시오.
  • 저렴한 비용과 작은 설치 공간으로 대구경 파이프라인 유량 제어에 적합합니다.
  • 부드러운 회전 작동으로 파이프라인 서지 없이 안정적인 유체 조절이 가능합니다.
  • 다양한 제품 유형이 깨끗한 유체, 부식성 유체, 고온 유체 및 마모성 유체에 적응할 수 있습니다.
  • 최신 산업 시스템을 위한 수동 및 자동 지능형 유체 제어를 지원합니다.

6. GEKO 밸브의 신뢰할 수 있는 유체 제어 버터플라이 밸브 솔루션

GEKO Valve는 정밀한 산업용 유체 제어를 위한 고성능 버터플라이 밸브의 전 제품군을 제공합니다. 당사의 제품 라인업에는 소프트 시트 및 메탈 시트 버터플라이 밸브, 동심형 및 트리플 오프셋 버터플라이 밸브, 웨이퍼형 및 러그형 버터플라이 밸브는 물론 수동, 공압 및 전기 자동 버터플라이 밸브가 포함됩니다. 모든 제품은 안정적인 유량 조절, 신뢰할 수 있는 차단 성능 및 긴 수명을 제공하여 수처리, HVAC, 화학, 발전 및 도시 공학 시스템에 정확하고 효율적인 유체 제어 솔루션을 제공합니다.
