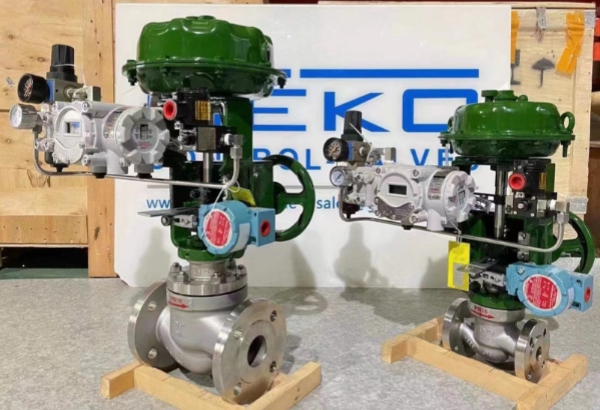

제어 밸브 누출 등급 및 범위: 밸브 성능의 "한계"

Cv 값이 밸브가 할 수 있는 일의 양을 결정한다면, 누출 등급(누출 등급) 및 범위 가능성(범위밸브가 수행하는 "작업 품질"을 결정합니다.

       누출 등급 성능의 하한선은 밸브가 얼마나 꽉 닫힐 수 있는지입니다.

       범위 성능의 상한선은 무엇입니까? 밸브를 얼마나 넓게 조절할 수 있습니까?

현장에서 발생하는 많은 사고는 밸브가 유체를 통과시키지 못해서가 아니라 밸브 자체의 문제로 인해 발생합니다. 제대로 닫히지 않습니다 (고압 가스 누출, 물질 낭비 유발) 또는 제대로 조절할 수 없습니다 (저유량에서는 불안정성을, 고유량에서는 포화 상태를 유발함)

이 글에서는 밸브 성능의 "수준"을 결정하는 두 가지 핵심 지표에 대해 설명하겠습니다.

01 누출 방지 수업: 밸브를 닫는 기술

세상에 절대적인 "누출 제로"는 없습니다. 금속 원자 사이에도 틈이 존재합니다.

업계 표준은 다음과 같습니다. ANSI/FCI 70-2 (IEC 60534-4에 해당). 이 표준은 누설 전류를 6개 등급으로 분류합니다.

다음은 자주 사용되는 클래스에 대한 자세한 설명입니다.

클래스 IV: 금속 경질 밀봉 표준

• 정의: 누출량은 정격 Cv 값의 0.01%를 초과하지 않습니다.
• 애플리케이션: 대부분의 일반적인 싱글 시트 밸브와 케이지 밸브.
• 직관적 이해: Cv=100인 밸브의 경우, 작은 누출은 사람의 귀로는 들리지 않을 수 있지만, 계측 장비로는 감지할 수 있습니다.

5등급: 넘기 힘든 고비

• 정의: 극히 낮은 누출률을 보이며, 복잡한 계산 공식(압력 차이 및 오리피스 크기에 따라 달라짐)을 사용하면 누출률은 대략 4등급의 1/100 수준입니다.
• 애플리케이션: 극도로 높은 수준의 금속 밀봉이 요구되는 상황으로, 일반적으로 밸브 시트와 디스크를 정밀하게 연삭해야 합니다.

제6강: 연체동물의 세계

• 정의: 기포가 생기지 않도록 밀봉
• 테스트 방법: 공기를 불어넣으면서 1분에 새어 나오는 기포의 수를 셉니다. 예를 들어, 1인치 밸브는 1분에 1개 이상의 기포가 새어 나오면 안 됩니다.
• 재료: 이는 PTFE(테플론) 또는 고무와 같은 부드러운 소재로만 거의 구현할 수 있습니다.
• 제한 사항: 연질 밀봉재는 고온에서 성능이 저하됩니다(일반적으로). < 230°C).

💡 선택 시 주의 사항:

클래스 VI 등급을 맹목적으로 추구하지 마십시오. 고온·고압 증기 환경에서 클래스 VI 등급을 요구하는 경우, 제조업체는 값비싼 특수 금속 구조물만 제공할 수밖에 없어 비용이 급증하고 수명이 불확실해질 수 있습니다. 일반적으로 제어 밸브에는 클래스 IV 등급이면 충분합니다.

02 사거리: 이상적인 상황 vs. 현실적인 상황

범위 조절 능력, 또는 다른 말로는 턴다운 비율는 다음과 같이 정의됩니다:

밸브의 최대 제어 가능 유량과 최소 제어 가능 유량의 비율.

• 선형 밸브: 이론적으로 범위 설정 가능 비율은 약 30:1입니다.
• 동일 비율 밸브: 이론적으로 범위 설정 가능 비율은 약 50:1 또는 심지어 100:1입니다.

샘플에 표시된 "100:1" 비율이 오해를 불러일으키는 이유:

샘플에 표시된 범위는 다음과 같습니다. 내재적 사거리.

하지만 현장에서는 우리가 다음과 같은 것들을 다루고 있습니다. 설치된 범위.

기억하세요 밸브 권한, S?

배관 저항으로 인해 밸브의 압력 차이가 상쇄됩니다.

• S = 1 (이상적): 설치된 사거리와 고유 사거리가 같습니다.
• S = 0.1 (일반): 정격 압력비가 50:1인 밸브라도 실제 설치 시 압력 조절 범위는 5:1에 불과할 수 있습니다!

이것은 무슨 뜻인가요?

이는 유량이 20%로 떨어지면 밸브가 이미 닫힌 위치에 가까워져 불안정해질 수 있음을 의미합니다.

✅ 공학 규칙:

샘플 데이터를 맹목적으로 신뢰하지 마십시오. S 값이 낮은 시스템에서는 설치된 유량 조절 범위를 계산해야 합니다. 실제 유량 범위가 넓은 경우(예: 시동 시 최소 유량, 정상 작동 시 최대 유량), 밸브 하나만으로는 충분하지 않을 수 있습니다.분할 범위"여러 개의 밸브를 병렬로 사용하는 해결책이 필요할 수 있습니다."
