LNG 밸브 종류 및 적용 분야: LNG 시스템에서 GEKO 밸브의 중요성 이해하기

~의 영역에서 LNG(액화천연가스)LNG 시스템에서 안전, 효율성 및 시스템 신뢰성을 보장하기 위해서는 적절한 밸브를 선택하고 적용하는 것이 매우 중요합니다. 밸브는 저장부터 운송에 이르기까지 LNG의 다양한 단계에서 광범위하게 사용됩니다. LNG 밸브 솔루션 분야에서 가장 유명한 브랜드 중 하나인 GEKO는 혁신과 고성능 표준을 바탕으로 LNG 애플리케이션 전반에 걸쳐 최적의 솔루션을 제공합니다. 아래에서는 LNG 시스템에 사용되는 몇 가지 주요 밸브 유형을 살펴보고 GEKO가 업계에 기여한 바를 강조하겠습니다.

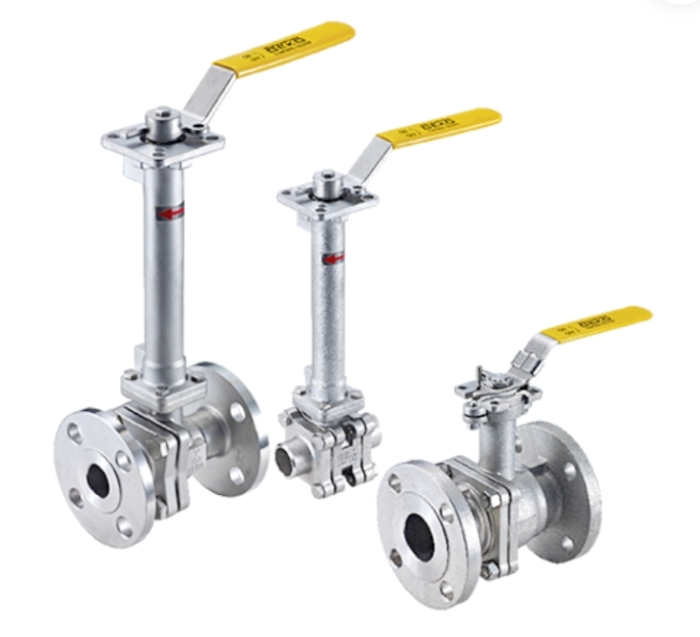

1. LNG 초저온 볼 밸브

LNG 초저온 볼 밸브는 LNG 시스템에서 가장 널리 사용되고 가장 많이 설치되는 밸브 유형입니다. 이 밸브는 LNG 저장 및 운송 과정에서 발생하는 극한의 온도와 압력을 견딜 수 있도록 설계되었습니다.

구조적 특징:

• 긴 목 밸브 보닛: 작동 및 유지보수의 편의성을 위한 표준 구성입니다.
• 압력파열 방지 밸브 스템: 내부 압력 하에서도 밸브 스템이 단단히 잠겨 압력파열 위험을 방지합니다.
• 이중 차단 및 배출 기능: 밸브 폐쇄 시 밸브 챔버에서 LNG를 배출하여 열에 의한 기화로 발생하는 비정상적인 압력 상승을 방지합니다.
• 특수 시트 설계: 일반적으로 금속 대 금속 밀봉 또는 탄성 보상 구조를 갖춘 연질 밀봉으로, 저온 수축에 적응하도록 설계되었습니다.

응용 분야:

• LNG 저장 탱크 입구 및 출구
• 로딩 암 연결부
• BOG(끓어오르는 가스) 처리 시스템
• 압력 감소 장치 및 기화기

GEKO 밸브는 극한의 온도 환경에서도 뛰어난 내성을 발휘하고 원활한 작동을 보장하도록 설계되어 이러한 중요 설비에 최적의 성능을 제공합니다. GEKO의 첨단 소재와 혁신적인 밀봉 기술을 통해 LNG 설비의 원활하고 안전한 운영을 보장합니다.

2. LNG 초저온 글로브 밸브

LNG 글로브 밸브는 정밀한 유량 제어 또는 엄격한 차단 기능이 요구되는 용도에 사용되며, 높은 신뢰성이 요구되는 파이프라인 및 시스템에서 LNG 유량을 조절하는 데 필수적인 부품입니다.

구조적 특징:

• 각도형 또는 Y형 밸브 본체: 유체 흐름 저항이 낮고 배출이 용이하여 매체 잔류를 방지합니다.
• 디스크형 밸브 보닛: 온도 변화로 인한 스트레스를 더 잘 견딜 수 있도록 설계되었습니다.
• 벨로우즈 씰: 저온에서 누출 위험을 제거하는 금속 장벽을 형성하는 필수적인 기능입니다.

응용 분야:

• 유량 제어 시스템(예: 시료 추출 시스템)
• 위험 지역에서의 높은 밀봉 성능이 요구되는 응용 분야
• BOG 압축기의 입구/출구
• 계측용 가스 또는 질소 파이프라인

GEKO의 전문성을 바탕으로 제작된 이 밸브는 LNG 시스템의 까다로운 압력과 온도를 견딜 수 있도록 설계되어 안정적이고 누출 없는 작동을 보장합니다.

3. LNG 초저온 게이트 밸브

게이트 밸브는 완전한 차단 기능을 위해 전체 직경과 낮은 유동 저항이 필요한 대규모 LNG 파이프라인에 사용됩니다.

구조적 특징:

• 강성 쐐기형 또는 탄성 게이트 설계: 저온에서 밸브 본체와 게이트의 수축률 차이를 수용하도록 설계되었습니다.
• 전체 구경 설계: 유체 흐름 저항을 최소화하여 피깅(청소) 장비가 쉽게 통과할 수 있도록 합니다.

응용 분야:

• 최대 가동이 필요한 주요 LNG 파이프라인
• LNG 수입소 또는 액화 플랜트의 대형 유입/유출 라인

GEKO의 게이트 밸브는 높은 내구성과 탁월한 밀봉 기능을 제공하여 최대 유량이 요구되는 중요한 LNG 파이프라인 애플리케이션에 최적의 선택입니다.

4. LNG 초저온 안전 밸브 및 릴리프 밸브

이 밸브들은 LNG 장비와 파이프라인을 과압 손상으로부터 보호하는 필수적인 안전 장치입니다.

구조적 특징:

• 기체-액체상 유동에 맞게 설계되어 다양한 유동 조건에서도 안전한 배출을 보장합니다.
• 스프링 챔버 격리: 스프링이 저온 매체의 영향을 받는 것을 방지합니다.
• 안정적인 밀봉: 설정된 압력에서 정확한 개방을 보장하고 재장착 후에는 완벽한 밀폐를 보장합니다.

응용 분야:

• LNG 탱크(주 안전 밸브 및 예비 안전 밸브)
• LNG 파이프라인 및 압력 용기의 과압 보호
• BOG 시스템

GEKO의 안전 밸브는 탁월한 신뢰성과 정밀도를 제공하여 극한의 압력 조건에서도 LNG 시스템을 안전하고 원활하게 운영할 수 있도록 합니다.

5. LNG 초저온 체크 밸브

체크 밸브는 매체의 역류를 방지하여 LNG 시스템의 주요 장비를 보호합니다.

구조적 특징:

• 스윙 또는 리프트형 설계: 낮은 유량에서도 빠른 응답을 보장합니다.
• 확실한 밀봉: 역압 누출을 방지합니다.

응용 분야:

• LNG 펌프 배출구는 펌프 정지 시 역류를 방지합니다.
• 압축기 흡입구/배출구
• 역류 현상이 발생할 수 있는 파이프라인

GEKO의 체크 밸브는 최고급 소재로 제작되어 내구성과 효율적인 성능을 보장하며, 특히 LNG 시스템의 역류 방지에 탁월합니다.

6. 기타 특수 LNG 밸브

저온용 버터플라이 밸브: 환기 및 BOG 배관과 같이 직경이 크고 압력 강하가 낮은 배관의 조절 또는 차단에 사용됩니다.

니들 밸브: 계측기 압력 라인이나 샘플링 시스템과 같이 소량의 유량이 요구되는 응용 분야에서 매우 정밀한 유량 제어에 사용됩니다.
