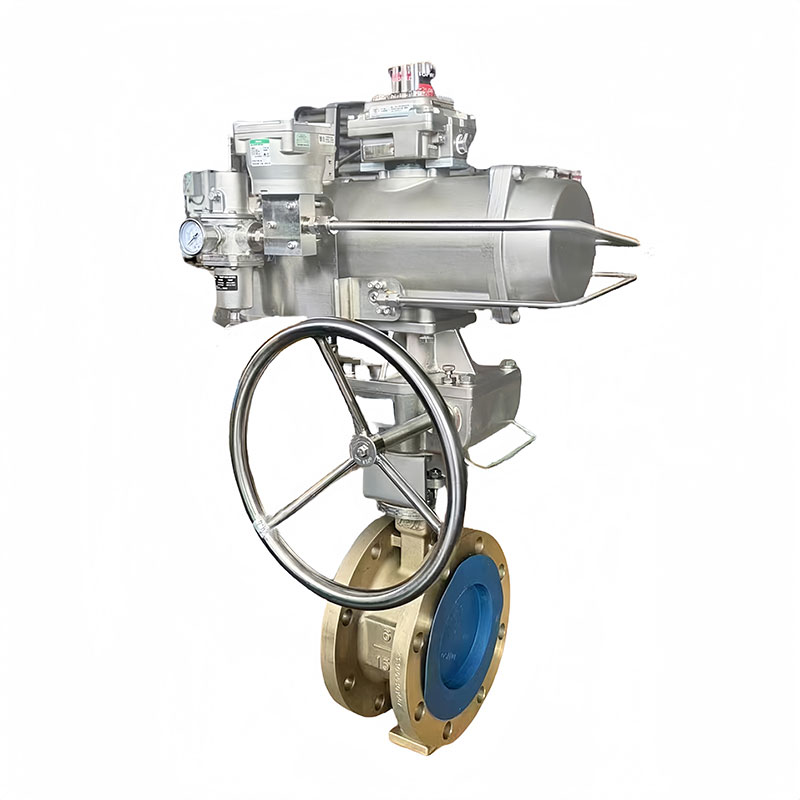

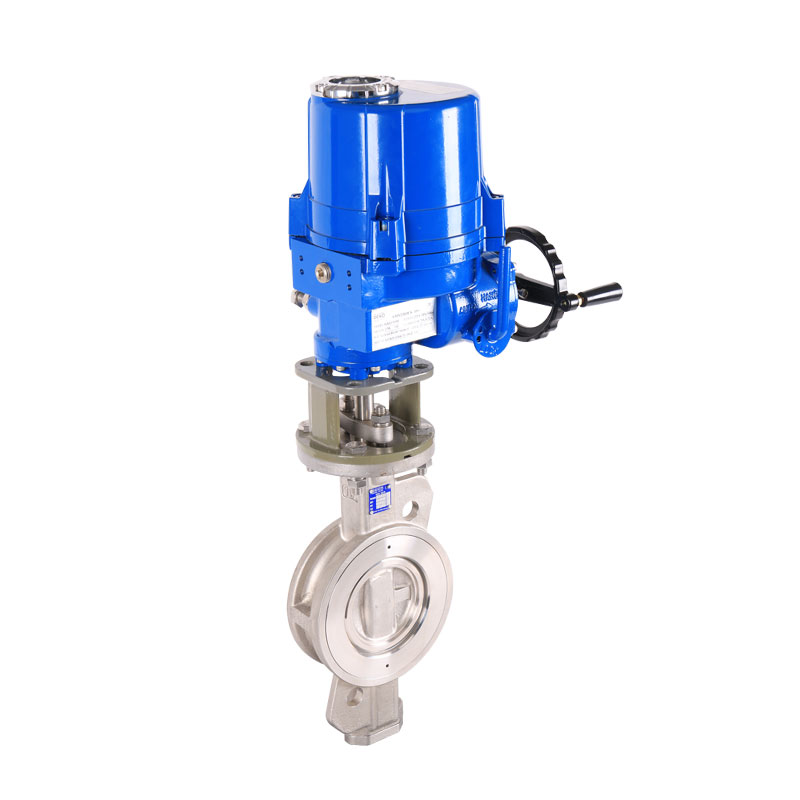

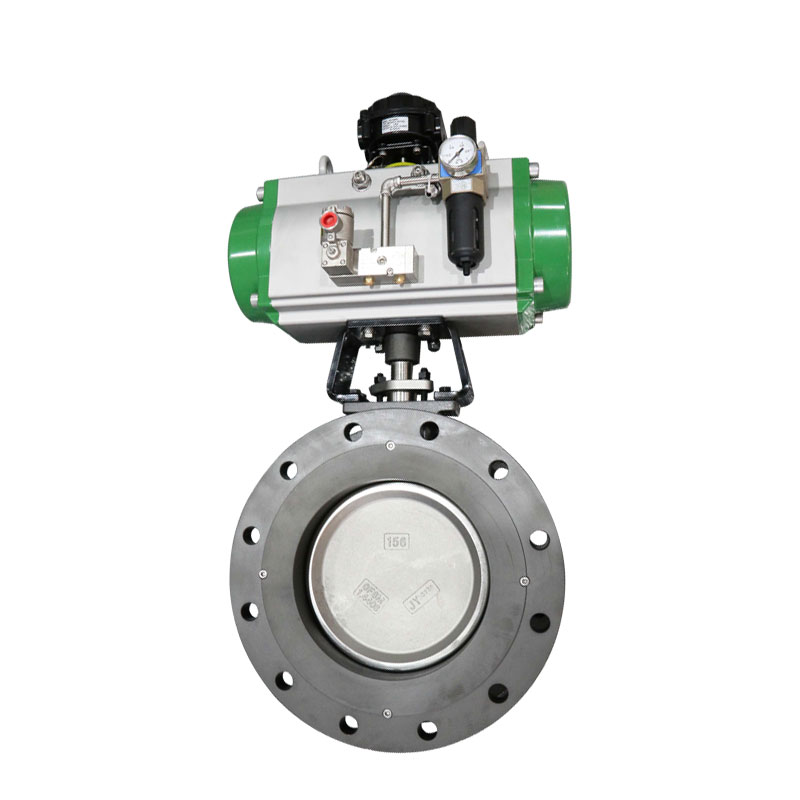

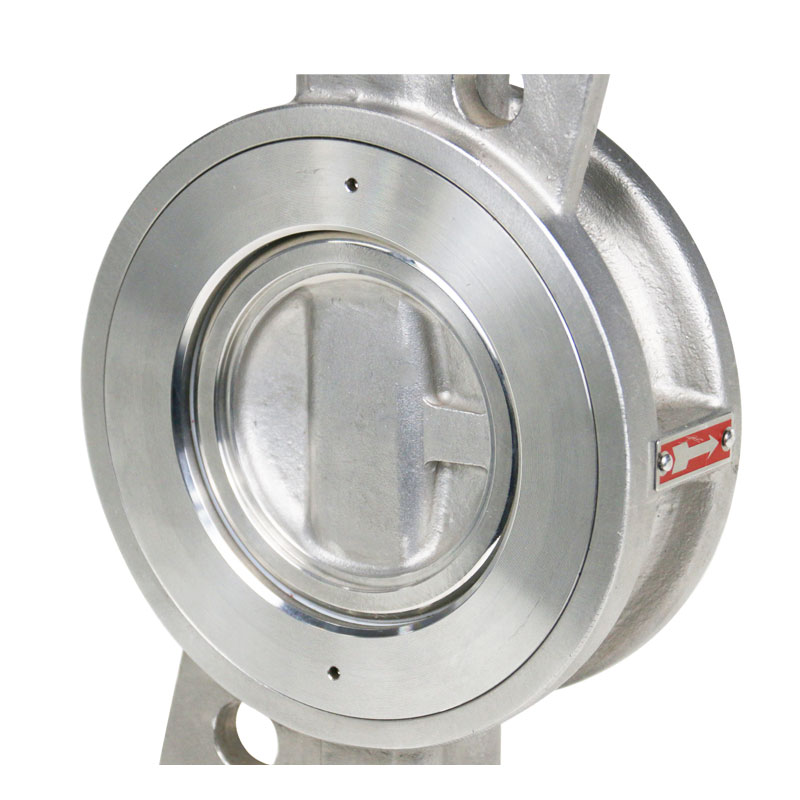

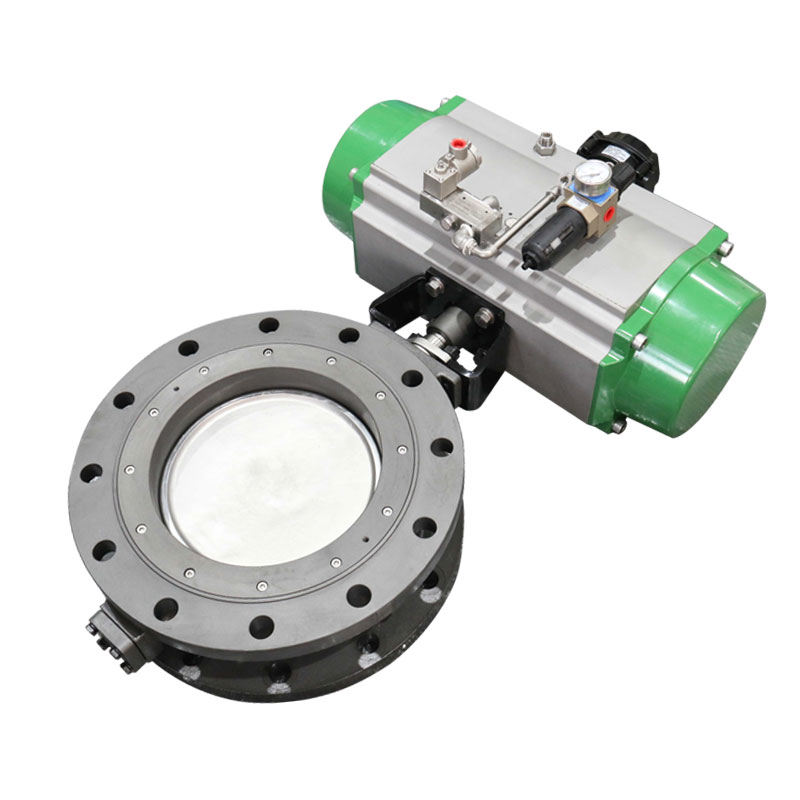

GKV830 이중 편심 버터플라이 밸브 플랜지 끝
| |
크기 범위 2"~160"(DN50~DN4000)
| 차체 재질 탄소강(WCB, A105), 스테인리스강(CF8/CF8M, CF3/CF3M), 합금강(F22, WC6, WC9), 듀플렉스/슈퍼 듀플렉스(2205, 2507), 니켈 기반 합금(인코넬, 하스텔로이, 모넬) 또는 특수 소재(티타늄, 지르코늄, 탄탈륨).
|
온도 범위 -320°F ~ 842°F(-196°C ~ 450°C)
| 줄기 재료 17-4PH, 410 스테인리스 스틸, XM-19(Nitronic 50), 스테인리스 스틸(410, 420, 431, 17-4PH, 316) 또는 니켈 기반 합금, 추가 강도 및 내마모성을 위해 선택적으로 경화 또는 코팅 |
최대 허용 작동 압력 ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150
| 좌석 소재 용도에 따라 흑연, 경화 합금 또는 소프트 씰(PTFE, RPTFE, 비톤, EPDM)이 포함된 적층 스테인리스 스틸이 특징입니다.
|
차단 등급 누설 없음
| 디스크 재료 스테인리스 스틸, 듀플렉스 스테인리스 스틸 또는 니켈 기반 합금, 마모 및 내부식성을 위해 선택적으로 하드페이싱(스텔라이트, WC) 또는 HVOF 코팅이 가능합니다. |
설계 표준 API 609, ASME B16.34, ASME VIII, API 600 | 플랜지 드릴링 ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
끝 연결 웨이퍼, 러그, 더블 플랜지 | 테스트 표준 ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
포트 풀보어 | 플랫폼 연결 ISO5211, 브라켓 |
대면 AAPI 609, ASME B16.10, ISO 5752, EN 558 | 응용 프로그램 석유 및 가스, 증기, 발전, 정제, 화학 처리 |
GKV-830 이중 편심 정밀 엔지니어링 버터플라이 밸브
GKV-830 고성능 이중 편심 버터플라이 밸브의 독특하고 단순하며 혁신적인 디자인은 견고한 신뢰성을 제공하며, 현장 유지관리도 매우 쉽습니다.
ProCentric 더블 오프셋
첫 번째 오프셋은 스템 중심과 시트 중심 사이입니다.
두 번째 오프셋은 밸브 중심과 중심 사이입니다.
스템. 이 오프셋은 디스크가 열린 상태에서 시트에서 자유롭게 스윙할 수 있도록 합니다.
위치. 이 중심 동작은 시트 마모를 줄이고 착석을 최소화합니다.
고사이클 응용 분야에서 편심 좌석 동작을 생성하기 위한 토크.
립형 씰
압력 보조 강화 시트는 양방향으로 완벽한 밀폐 기능을 제공합니다.
방화 좌석
시트 링은 화재 발생 시 파이프라인 흐름을 차단하도록 설계되었습니다.
정상 작동 시 금속 백업 링이 있는 시트는 양방향을 허용합니다.
최대 ANSI 등급까지 완벽하게 밀폐됩니다. 화재 발생 시
화재로 인해 PTFE 캡슐형 시트의 모든 부분, 즉 인코넬 금속이 파괴됩니다.
백업 링은 디스크와 지속적으로 접촉하여 금속을 제공합니다.
금속 백업 씰에. 비상 화재 상황에서는 라인 압력이
즉시 화재를 줄이고 해당 구역에 거품을 뿌려 화재를 진압합니다.
스템 패킹:
흑연은 방화에 대한 확실한 밀봉을 제공합니다.
좌석 고정 장치:
신뢰할 수 있는 다중 볼트 리테이너가 좌석을 고정하고 지지합니다.
표준 밸브는 양방향 막다른 서비스에 적합합니다.
밸브의 전체 압력 온도 정격.
몸:
WCB 탄소강 또는 CF8M 스테인리스로 제작된 견고한 일체형 주조
강철. 웨이퍼 및 러그 스타일로 제공됩니다.
방화 좌석:
누출 방지를 위한 양방향 씰 소프트 시트.
베어링:
전체 길이는 줄기 지지력을 최대로 제공합니다.
추력 링:
디스크를 중앙에 위치시킵니다. 완벽한 차단과 긴 수명을 보장합니다.
GKV-830 이중 편심 버터플라이 밸브의 독특한 디자인.
GKV-830 이중 편심 버터플라이 밸브는 GEKO 액추에이터와의 호환성을 달성하기 위해 표준화된 고강도 통합 스템 디자인을 채택했습니다.
탄소 섬유 압출 방지 링이 장착된 PTFE 패킹 링은 연속 압축을 수행하여 밸브 스템 주변에 안정적인 밀봉을 제공합니다. 고온, 고사이클 및 방화 용도에 적합한 다양한 조합을 제공합니다.
부스터와 파이프라인 매체를 분리하는 동시에 양방향 누출 방지 밀봉을 제공합니다.
GKV-830 시리즈 더블 편심 버터플라이 밸브는 다양한 산업에 적용됩니다.
석유화학 및 천연가스 산업
