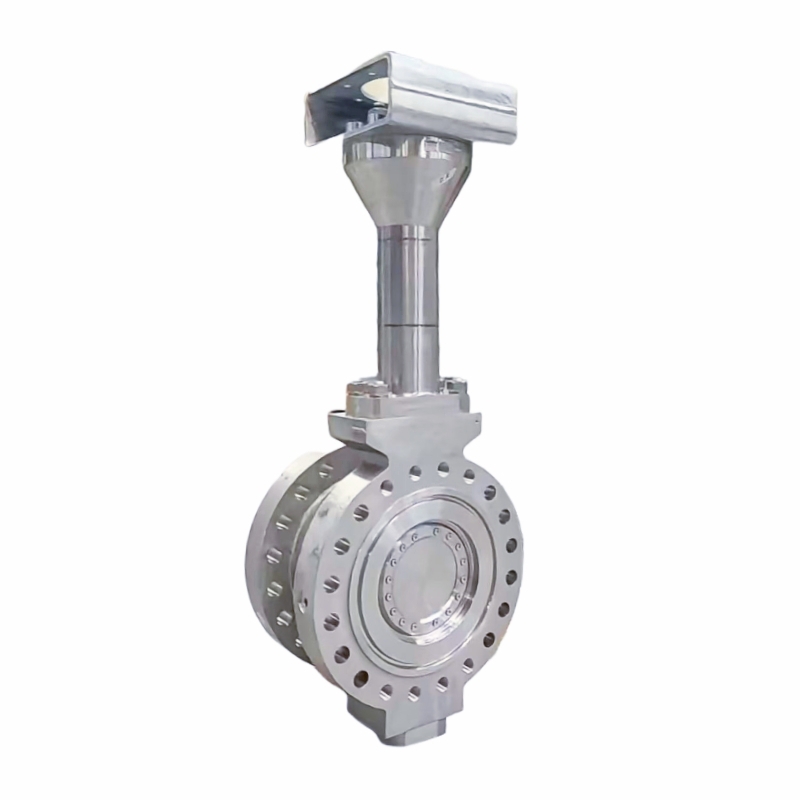

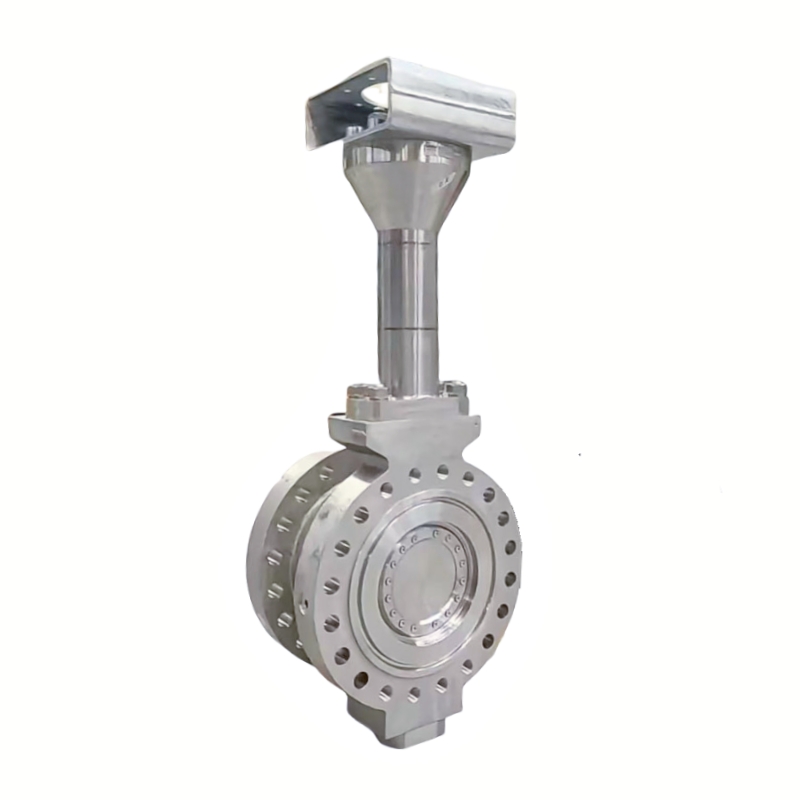

GKV830D 극저온 트리플 오프셋 버터플라이 밸브 저온 제어(Low-Temperature Control)는 극저온 응용 분야에서 안정적인 제어를 위해 설계되었습니다. Severn의 첨단 제어 밸브 기술을 기반으로 제작된 이 제품은 단일, 이중 및 삼중 오프셋 옵션 PTFE 또는 금속 시트 맞춤형 보닛 설계가 가능합니다. 압력 에너자이징 씰은 낮은 토크로 완벽한 차단을 보장하며, 옵션으로 제공되는 캐비테이션 방지 및 분출 방지 기능은 LNG 및 공기 분리 시스템과 같은 극저온 서비스에서 안전성과 성능을 향상시킵니다.

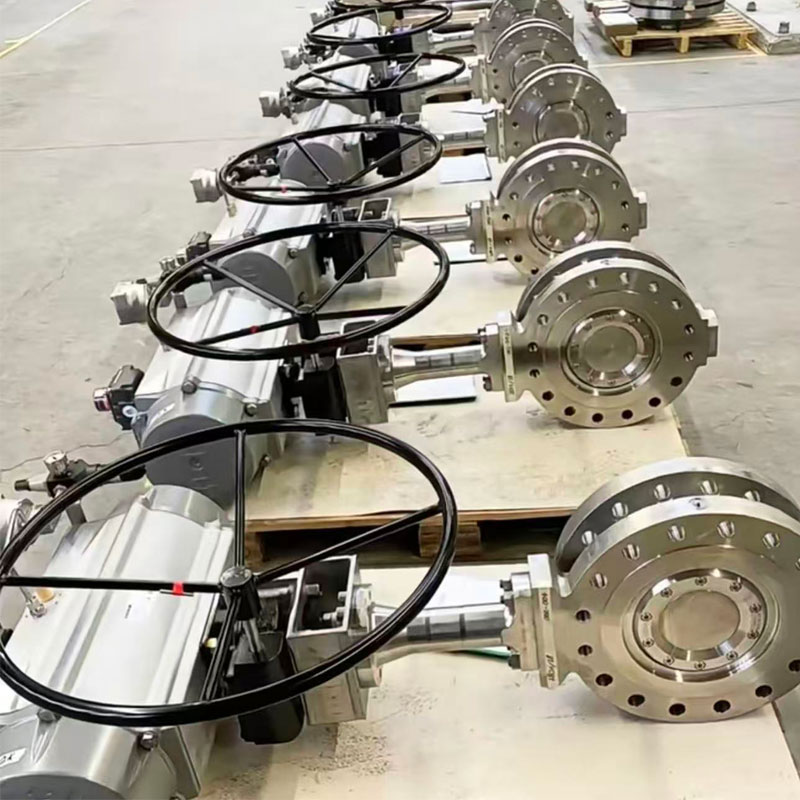

GKV830D 트리플 오프셋 버터플라이 밸브 - 저온 성능 및 밀폐형 차단
| |
크기 범위 2인치~24인치(DN50~DN600), 요청 시 최대 72인치까지 더 큰 사이즈 제공 가능
| 차체 및 보닛 소재 탄소강, 스테인리스강, 듀플렉스/슈퍼 듀플렉스, 티타늄, 고니켈 합금(주조, 단조 또는 판 구조로 제공) |
온도 범위 -196°C ~ +230°C (요청 시 더 높은 온도 제공)
| 샤프트/스템 소재 일체형 관통 샤프트(BS6364 para 4.12), 17-4PH 또는 316 스테인리스 스틸 |
압력 등급 ASME 클래스 150 – 2500 / EN 1092 PN10 – PN400
| 시트 및 씰 교체 가능한 적층 또는 하이브리드 금속/PTFE 씰
|
패킹 및 글랜드 저배출 인증 글랜드 배열
| 디스크/트림 소재 스테인리스 스틸 또는 하드페이스 디스크가 있는 듀플렉스
|
작동 옵션 공압, 전기, 유압, 전기 유압 또는 수동
| 끝 연결 웨이퍼, 러그, 더블 플랜지 또는 맞대기 용접 끝 |
신체 구성 표준 및 확장형 극저온 보닛 디자인 | 누설 등급 ANSI/FCI 70-2 Class IV–VI, API 598 Zero Leakage(요청 시)
|
디자인 특징 제어 및 차단을 위한 1/4 회전 작동
| 응용 프로그램 극저온 서비스, LNG 시스템, 공기 분리, 질소 및 산소 플랜트, 저온 제어 시스템
|

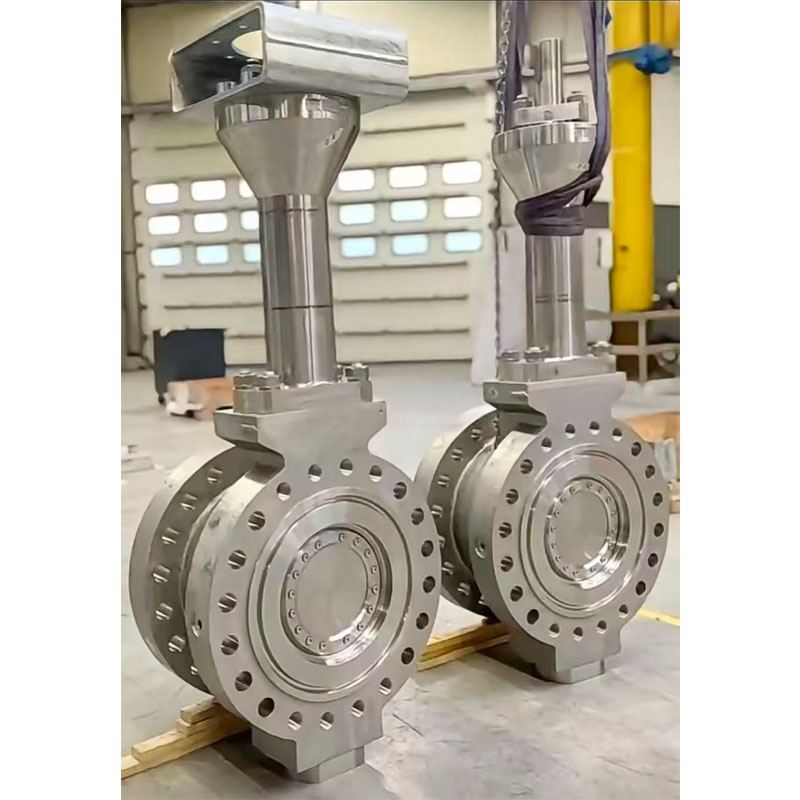

그만큼 GKV830D 극저온 트리플 오프셋 버터플라이 밸브극저온 응용 분야에서 고성능을 위해 설계되었습니다. -196°C ~ +230°C. 특징 일체형 관통 샤프트 강도와 강성을 위해 최소한의 마모로 장기간 밀봉 무결성을 보장합니다.
에서 사용 가능 웨이퍼, 러그, 더블 플랜지 및 맞대기 용접 끝 디자인, 밸브 커버 2인치에서 24인치까지의 크기 (요청 시 더 큰 크기 제공) 및 최대 압력 등급 ASME 2500 / PN400. 그것은 확장된 보닛 패킹을 차가운 매체로부터 분리하여 안정적인 극저온 작동을 보장합니다.
에서 구성됨 탄소강, 스테인리스강, 듀플렉스, 티타늄 및 고니켈 합금, 830D 시리즈는 다음을 제공합니다. 토크 에너지화, 자체 보상 씰, 하드페이스 디스크및 옵션으로 제공되는 캐비테이션 방지 트림. 호환 가능 공압, 전기, 유압 또는 수동 작동이 제품은 중요한 제어 및 차단 작업 전반에 걸쳐 안정적이고 유지 보수가 용이한 성능을 제공합니다.
세번의 극저온 버터플라이 밸브 8300과 유사합니다.
일체형 스루 샤프트 최대 강도와 최소 처짐을 위해
확장된 보닛 극저온 안전을 위해 콜드 라인 미디어에서 멀리 떨어진 곳에 포장을 유지합니다.
1/4 회전 작동 간단하고 정확한 제어 또는 켜기/끄기 서비스를 위해
작동 온도: –196°C ~ +230°C(요청 시 더 높은 온도 제공)
압력 등급: ASME 150~2500 / PN10~PN400
차단 압력: 최대 100바
바디 스타일: 웨이퍼, 러그, 더블 플랜지, 맞대기 용접 끝
좌석 누출 등급: ANSI/FCI 70-2 Class IV–VI; API 598 누출 없음
토크 시트 설계 일관된 밀봉 성능을 위해
자체 보상형 씰 마모 및 온도 변화에 적응
폭발 방지 및 저배출 포장(300등급 이상)
캐비테이션 방지 트림 및 배플 플레이트 소음과 진동을 줄이세요
경면 디스크 내마모성 향상을 위해
내부 볼팅 없음 진동으로 인해 느슨해짐(BWE 모델 아님)
사용자 정의 치수 요청 시 자료 제공 가능
