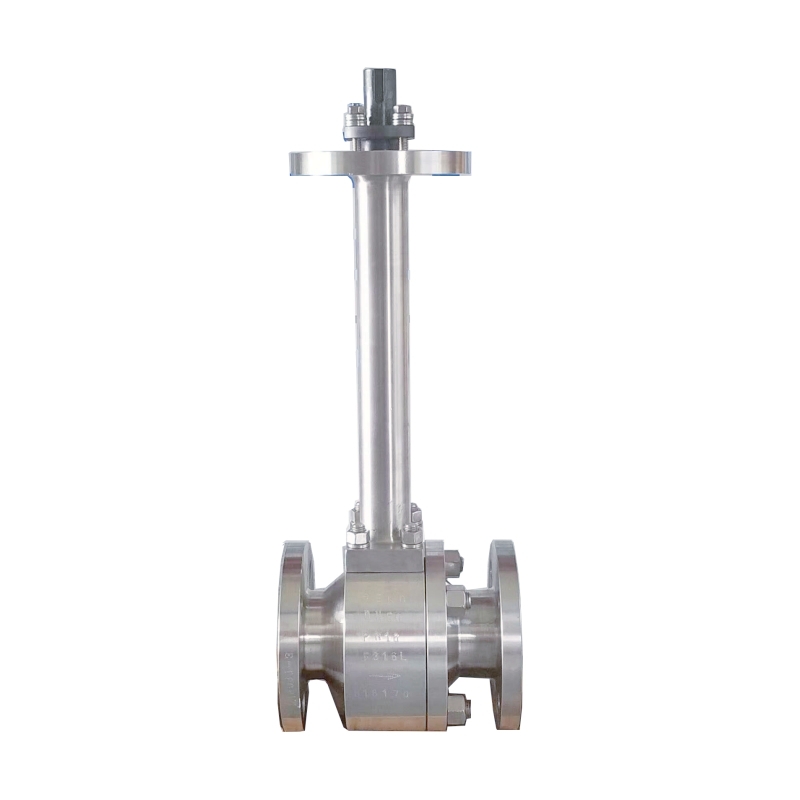

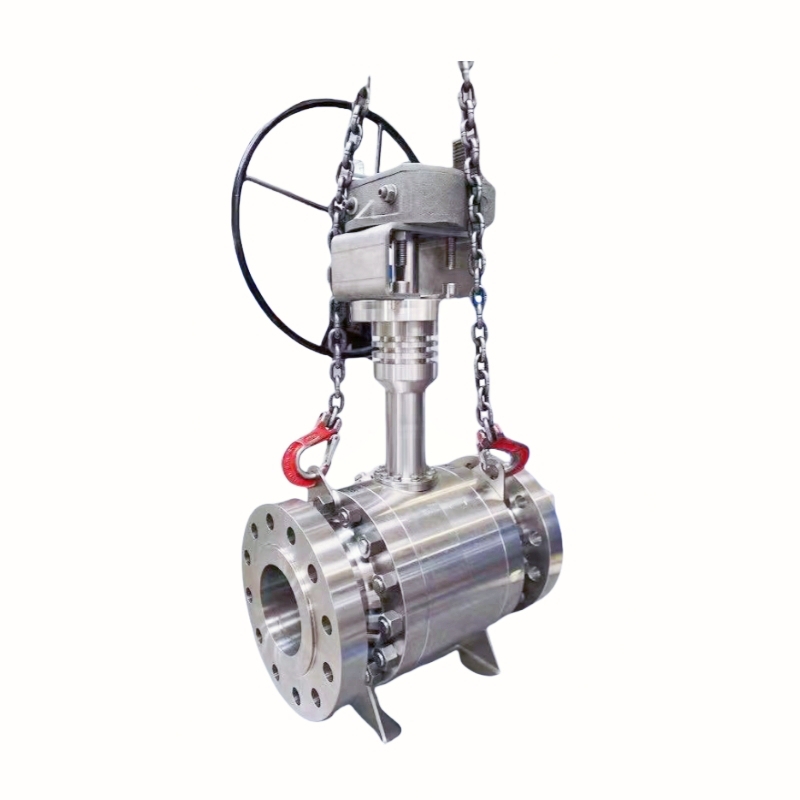

GKV134D/GKV225D극저온 볼 밸브 - 플로팅 및 트러니언 장착 확장된 보닛과 고성능 씰링 시스템으로 설계되어 극저온에서도 안전하고 누출 없는 작동을 보장합니다. 극저온 서비스를 위해 설계 및 테스트된 이 밸브는 LNG 플랜트, 공기 분리 장치, 액체 산소 및 질소 저장, 수소 응용 분야및 극저온 유체의 정밀한 제어가 필요한 기타 산업 공정.
GKV 극저온 볼 밸브 - 플로팅 및 트러니언 장착, 저온 성능 | |
사이즈 범위 DN15 ~ DN1000(½" ~ 40"), 사용자 정의 크기 사용 가능
| 차체 및 보닛 소재 A350 LF2, LCB, LCC, CF8, CF8M(304L/316L), CF3, CF3M |
온도 범위 -196°C ~ +80°C (-321°F ~ +176°F)
| 볼/스템 소재 304 / 316 / CF8M 스테인리스 스틸, 인코넬, 모넬, 선택적으로 저마찰 또는 경화 코팅
|
최대 허용 작동 압력 ANSI/ASME 클래스 150~2500(크기 및 재료에 따라 다름) | 시트 및 씰 극저온 등급 PTFE, PCTFE, 강화 PTFE(RPTFE) 또는 금속 대 금속 씰 |

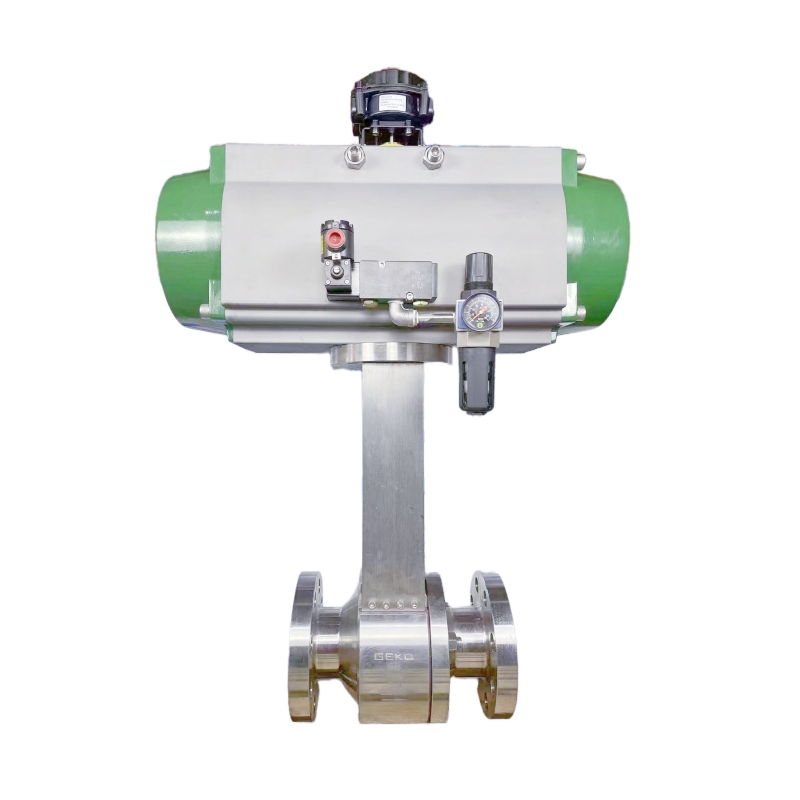

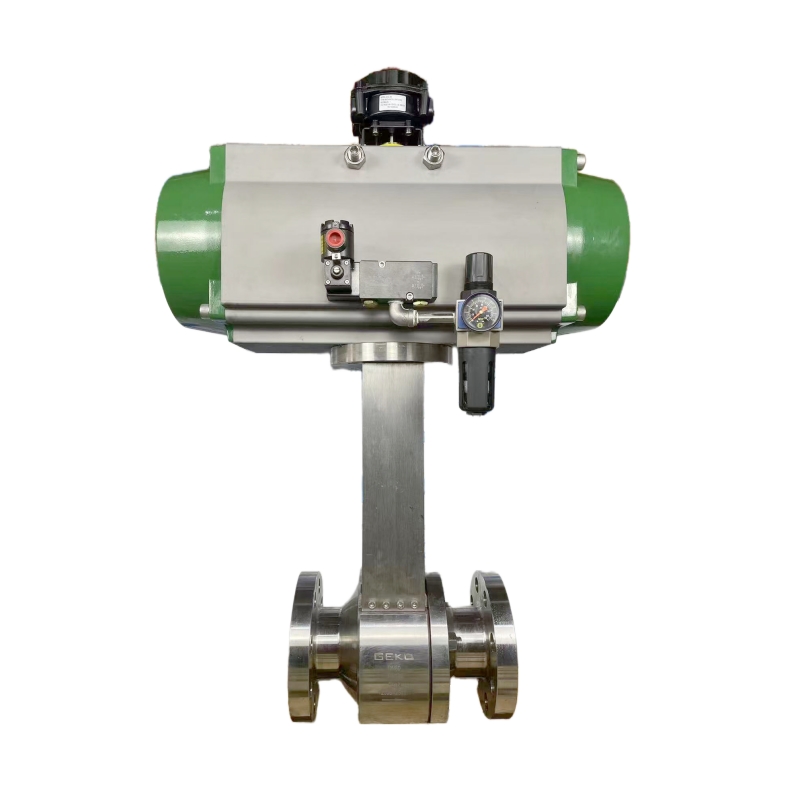

스템 패킹 PTFE/흑연 복합재, 저온 내성, 옵션 벨로우즈 패킹 | 작동 방법 수동(핸드휠/기어), 공압, 전기 작동 |
특수/선택 자료 부식성 유체 또는 극저온용 Super Duplex, Inconel, Monel 특수 극저온 합금 | 종단 연결 표준 플랜지: ASME B16.5 / EN1092 |
설계 표준 ASME B16.34, API 608, BS 6364 / ISO 14313
| 응용 프로그램 LNG 저장, 이송, 산업 및 특수 가스 파이프라인, 극저온 화학 처리, 저온 유체 제어
|
테스트 및 검사 압력 및 누출 테스트: API 598 / ISO 5208 | 주요 하이라이트 -196°C에서 누출 방지, 긴 서비스 수명, 낮은 유지 보수, 낮은 작동 토크, 극저온 유체에 안전, 모듈식 및 경량
|
API 607, BS 6755에 따른 내화성
- 바디 개스킷 SS 316 및 그래파이트(표준).
- 볼은 신체 가장자리에 위치합니다.
- 몸통에 스템 숄더 시트가 있습니다.
디자인 특징:
- ASME B16.5, ASME B16.34, API 608, API 598을 충족합니다.
- 면간 치수는 ASME B16.10 긴 패턴을 충족합니다.
- 메모리 씰 시트는 마모 및 변동을 자동으로 보상합니다.
압력과 온도.
긴 수명.
낮은 토크.
폭발 방지 스템.
스템 베어링은 측면 추력을 줄여줍니다.
- 다중 솔리드 PTFE 또는 셰브론 유형 스템 씰(조정 가능).
- 활하중 추력 와셔는 긁힘을 방지하고 2차 스템 씰을 제공합니다.
- 완전히 밀폐된 나선형 흑연으로 채워진 스테인리스 본체 개스킷입니다.
- 모든 공에 통풍구가 있습니다.
폭발 방지 일체형 스템
GEKO의 CRY 극저온 밸브 제품군은 다음을 활용합니다. 원피스 스템 저것
볼을 맞물리게 하고 큰 나사산으로 밸브 캐비티에 고정됩니다.
안전을 위해 나사로 고정된 스템 칼라.
스템 바닥에 고정 링 나사산이 있어 저항이 없습니다.
불어내는 것.
고정 링이 스템 바닥에 나사로 고정되면
회전을 방지하기 위해 나사로 고정되어 있습니다.
스템 씰 디자인
밸브 스템 밀봉 기능은 용접 보닛으로 더욱 향상되었습니다.
디자인과 V-링 패킹 스템을 간단히 돌려서 조절할 수 있습니다
너트.고리 PTFE V-링 또는 어깨에 놓인 오일 패킹을 그래프로 표시
스템에 가공되어 패킹과 스템이 하나의 단위로 움직일 수 있습니다.
열 사이클 동안. 또한, 패킹은 활하중을 받으며 자체적으로 유지됩니다.
보상 벨빌 스프링 와셔 및 패킹 조정 너트.
정밀한 허용 오차 가공 및 패킹 보어의 마감과 결합된 특징
유지관리를 줄이고 스템 씰 수명을 연장합니다.
