DBB 볼 밸브 - 영어
송전 파이프라인, 계량 스키드, 펌프 및 압축기 스테이션에서 안전한 이중 차단 및 배출 기능을 위해 사용됩니다. 절대적인 차단 및 유지보수 안전이 요구되는 상류, 중류 및 하류 작업에 이상적입니다.
작동 조건: 고압(600~2500등급), 가연성 및 탄화수소 매체, 실외 환경, API 6D 및 API 607 내화 표준 준수.
무엇을 찾고 계신가요?

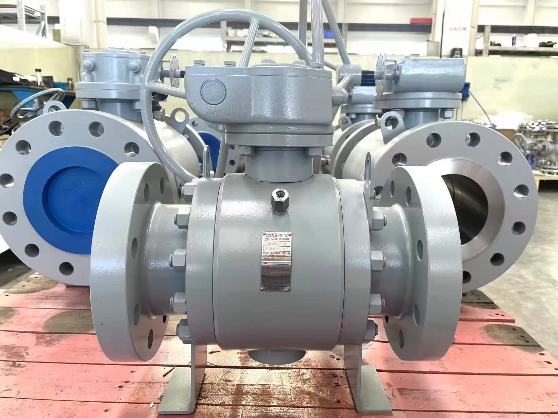

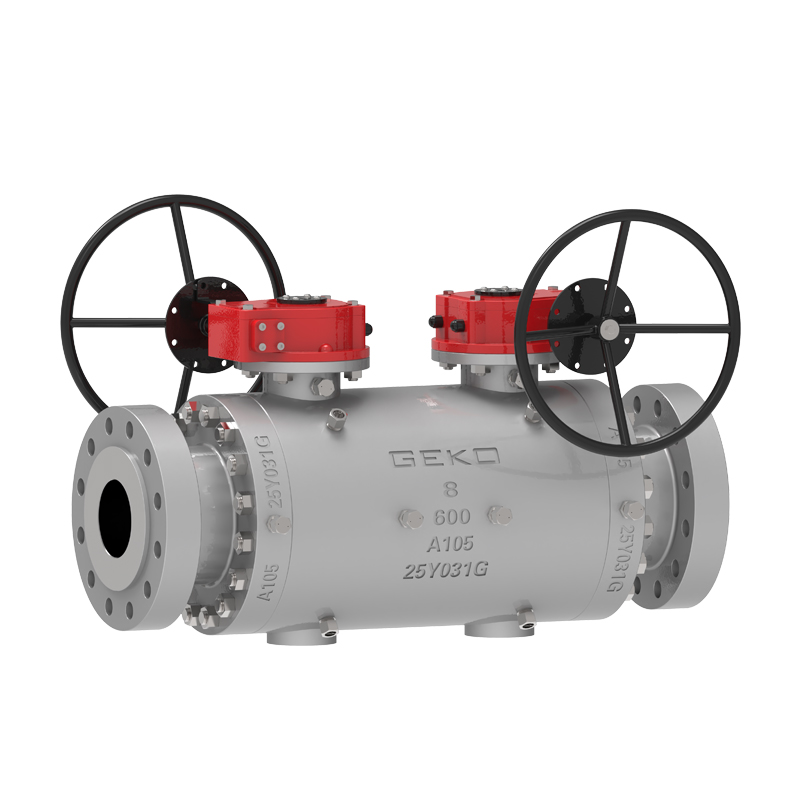

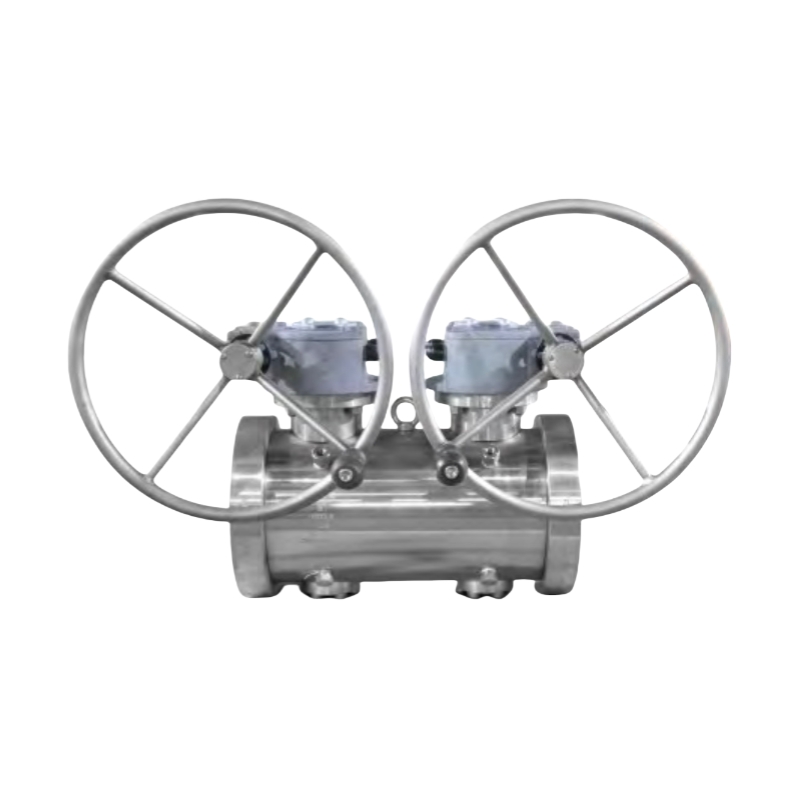

DBB 더 GEKO 더블 블록 및 블리드 트러니언 장착 볼 밸브 중요한 공정 애플리케이션에서 최고의 안전성, 신뢰성 및 성능을 발휘하도록 설계되었습니다. 단일 밸브 바디 내에 트윈 볼 디자인을 적용한 이 밸브는 진정한 이중 격리 및 블리드(DBB) 기능성 - 상류와 하류 흐름 라인 사이의 완전한 분리를 보장합니다.
이 제품은 파이프라인, 펌핑 및 압축 스테이션, 해상 및 육상 시설, 극저온 시스템, 고온 또는 연마 서비스 등에 널리 사용됩니다. 트윈볼 구성 설치 공간과 전체 무게를 모두 줄여 탁월한 비용 효율성과 향상된 회선 무결성을 제공합니다.
GEKO 더블 블록 & 블리드(DBB) 밸브 - 누설 없음을 보장하는 컴팩트형 격리 밸브
| |
크기 범위 1/2" ~ 12"(DN15 ~ DN300), 요청 시 더 큰 사이즈도 제공 가능 | 차체 및 보닛 소재 A105 / LF2 / F304 / F316 / F316L / 듀플렉스 / 슈퍼 듀플렉스 / 인코넬 / 모넬 |
온도 범위 -46°C ~ +250°C(최대 400°C까지 확장 가능한 옵션) | 압력 등급 ASME 클래스 150 – 2500(PN16 – PN420) |
밸브 유형 더블 블록 및 블리드 - 볼/플러그/바늘 유형 블리드 디자인 | 좌석 소재 PTFE / RPTFE / PEEK / 금속 대 금속(스텔라이트 / 인코넬 오버레이) |
스템/샤프트 소재 SS316 / SS316L / 17-4PH, 폭발 방지 설계, 선택적 하드 코팅 | 볼트 및 너트 ASTM A193/A194에 따른 2H 또는 4/7 너트가 있는 B7 / B8 / L7 / B8M |
패킹 및 글랜드 흑연/PTFE/저방출 패킹, 활하중 설계
| 종료 연결 옵션 플랜지형(ASME B16.5 / EN1092), 나사형(NPT / BSPT), 소켓 용접형(SW), |

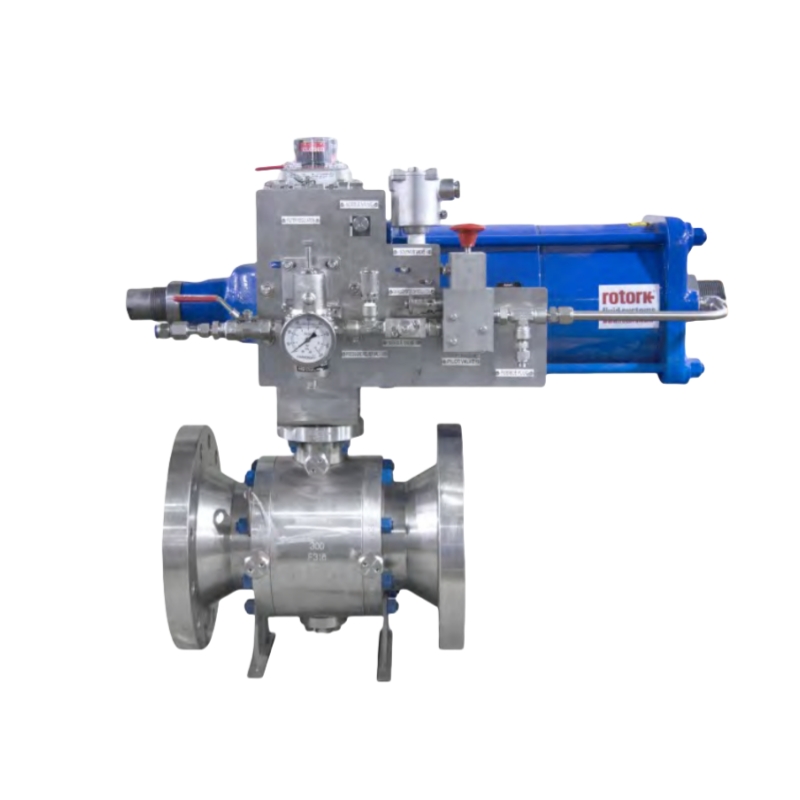

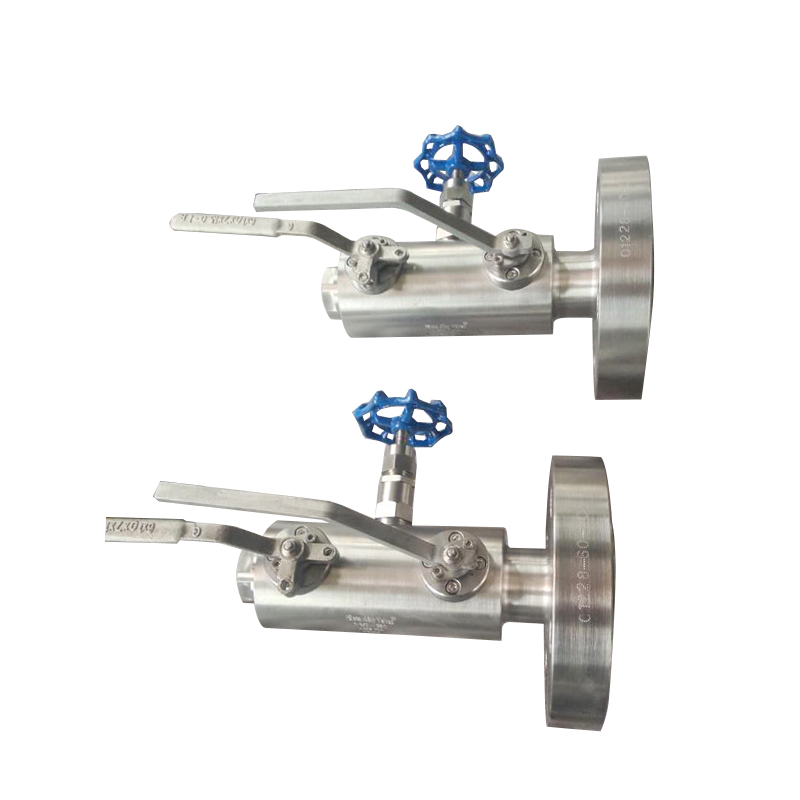

작동 방법 수동 레버 / 기어 / 공압 / 유압 / 전기 액추에이터 | 설계 표준 API 6D/API 598/ASME B16.34/BS EN ISO 17292 |
테스트 및 검사 압력 및 누출 테스트: API 598 / ISO 5208 | 디자인 특징 방출 포트가 있는 두 개의 독립적인 밀봉 장벽, 컴팩트한 디자인, 내화 및 폭발 방지 스템, 낮은 토크, 전체 보어 유량, 쉬운 유지 관리
|
적용 매체 석유 및 가스, 석유화학, LNG, 화학 공정, 유틸리티 가스, 고압 증기 | 설치 방향 수평 또는 수직 장착; 안전한 압력 방출을 위한 통풍구/배수구 제공 |
테스트 및 인증 EN10204 3.1 / 3.2 재료 인증서, PMI / NACE MR0175 / MR0103 준수, 요청 시 ATEX 및 PED 인증 | 주요 하이라이트 누출 없음, 컴팩트한 구조, 내화 설계, 이중 밀봉 무결성, 쉬운 유지 보수, 고압 시스템의 격리 및 배출에 적합 |

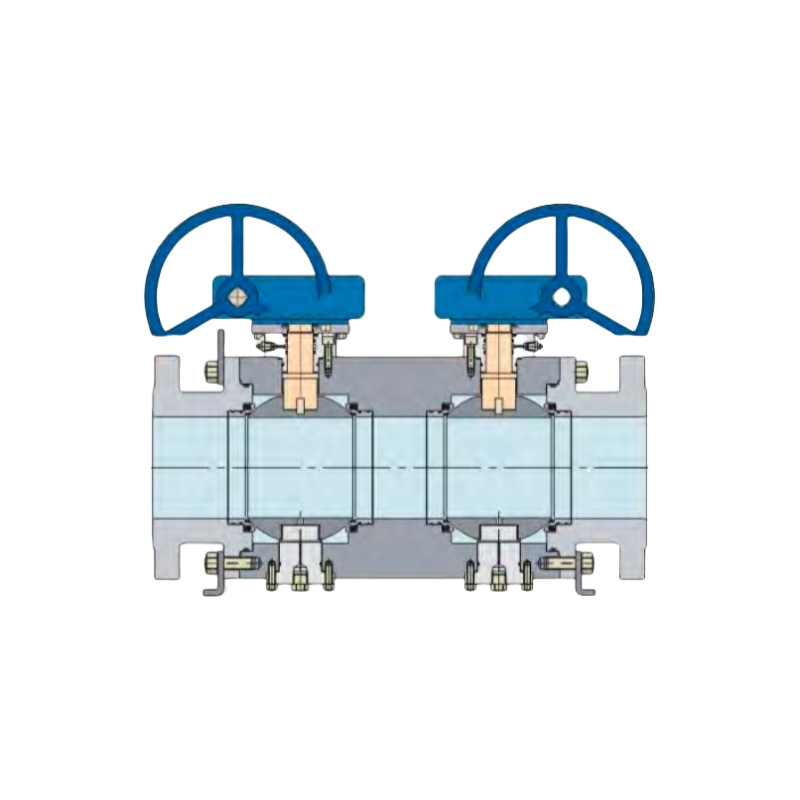

각 밸브는 두 개의 독립적으로 작동하는 트러니언 장착 볼을 통합합니다.
배수구가 장착된 중앙 공동으로 분리된 한 본체 내의 밸브
밸브. 이 구성을 통해 작업자는 안전하게 환기, 테스트 또는 배출할 수 있습니다.
중간 챔버에서 양쪽이 단단히 닫혀 있는지 확인합니다.
두 밸브 모두 GEKO의 측면 진입 트러니언의 모든 프리미엄 기능을 유지합니다.
볼 밸브, 포함:
* 떠다니는 독립형 시트 링 다양한 압력 하에서 안정적인 밀봉을 위해.
* 싱글 피스톤 효과(SPE) 또는 더블 피스톤 효과(DPE) 시트 디자인,
고객 요구 사항에 따라 다릅니다.
* 다양한 용도에 적합한 소프트 또는 금속 시트 구성으로 제공
다양한 유체 및 작동 조건.
* 매립 또는 절연 파이프라인을 위한 옵션 내부 오버레이 및 확장 스템
응용 프로그램.
* 모든 표준 작동 방식(수동, 공압, 전기)과 호환 가능
또는 유압식). 결과적으로 더 높은 성능을 제공하는 견고하고 컴팩트한 DBB 솔루션이 탄생했습니다.
안전성, 유지관리 비용 감소, 압력 손실 최소화.
장점:
- 컴팩트한 트윈 밸브 디자인으로 대면 길이와 총 중량이 줄었습니다.
- 두 장벽 사이의 완벽한 격리와 안전한 압력 배출을 보장합니다.
- 향상된 운영 안전성으로 설치 및 유지관리 비용이 절감됩니다.
- 저압 및 고압 시스템 모두에 적합한 유연한 구성입니다.
주요 특징:
* 디자인 유형: 1/3 피스 바디, 풀 보어 또는 리듀스 보어
* 작동: 트러니언 장착, 이중 차단 및 블리드(DBB)
* 시트 디자인: SPE/DPE 구성, 스프링 장착 시트
* 안전성 및 신뢰성:
- 폭발 방지 스템 및 정전 방지 장치
- API 607 / API 6FA / ISO 10497에 따른 방화 설계
- NACE MR0175 사워 서비스에 대한 규정 준수
- 긴급 밀봉을 위한 실란트 주입 시스템
* 성능 범위:
- 크기: 1인치 ~ 24인치
- 압력 등급: ASME 150 – 2500 / API 2000 – 15000
- 설계 표준: API 6D, API 6A, ASME B16.34
* 재료 옵션:
- 스템 소재:
* 150/300 LB의 경우 ≥205 MPa 수율
* 600/900 LB의 경우 ≥360 MPa 수율
* 1500/2500 LB의 경우 ≥450 MPa 수율
- 좌석 소재:
* PTFE, RPTFE, DEVLON 또는 PEEK(크기 및 압력 등급에 따라 다름)
