초저온 볼 밸브 - 영어
액체 질소, 산소, 아르곤 등 극저온 매체를 제어하기 위해 LNG 터미널, 액화 플랜트, 극저온 가스 저장 시스템에 적용됩니다.
작동 조건: -196°C까지의 온도, 낮은 누출 설계, 열 절연을 위한 확장된 보닛, 극저온 충격에도 안정적인 밀봉, 빈번한 작동에 적합합니다.
무엇을 찾고 계신가요?

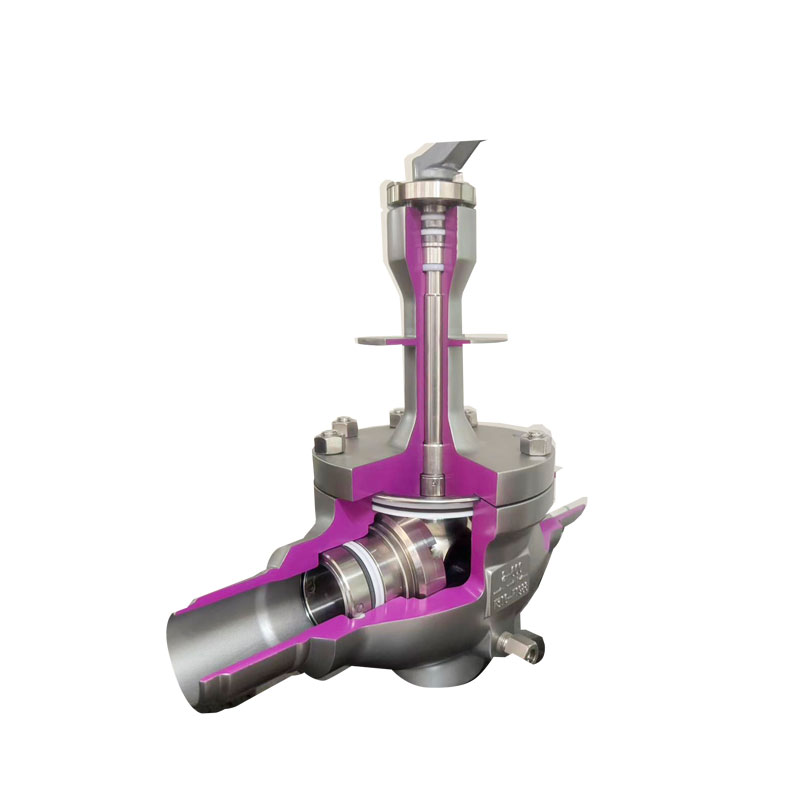

CTBV 극저온 상단 진입 볼 밸브 초저온 응용 분야를 위해 설계되었습니다. 영하 196도극저온 서비스에서 탁월한 밀봉 성능과 작동 신뢰성을 제공합니다. 트러니언 또는 플로팅 볼 구성으로 LNG, 액체 질소, 액체 산소 및 기타 극저온 매체에 이상적입니다. 정밀 가공, 확장된 보닛 디자인, 이중 밀봉 스템 이 밸브는 구조적으로 원활한 작동, 토크 최소화, 뛰어난 동결 방지 기능을 보장합니다.

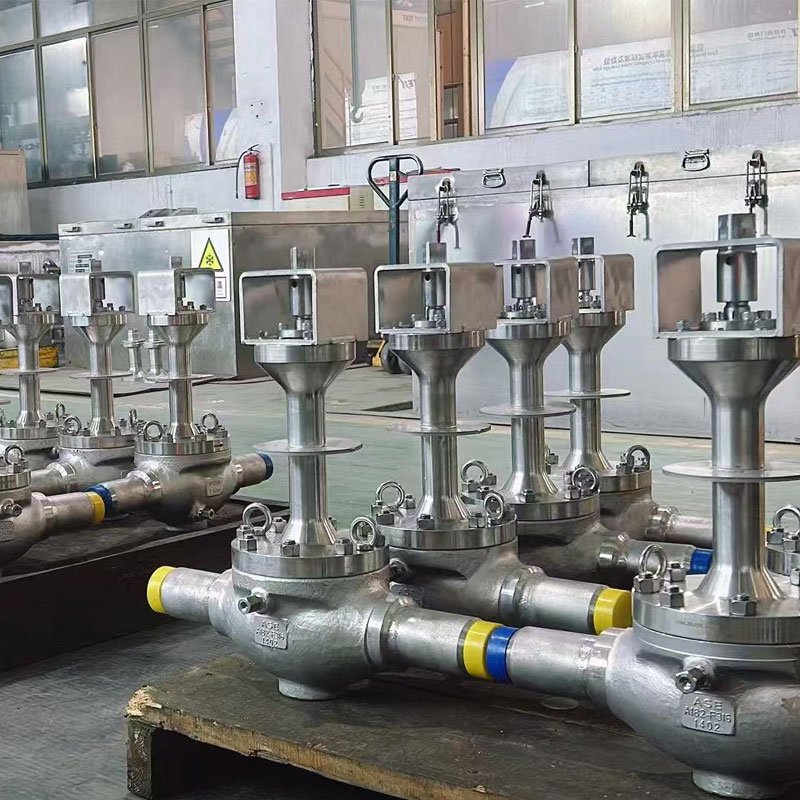

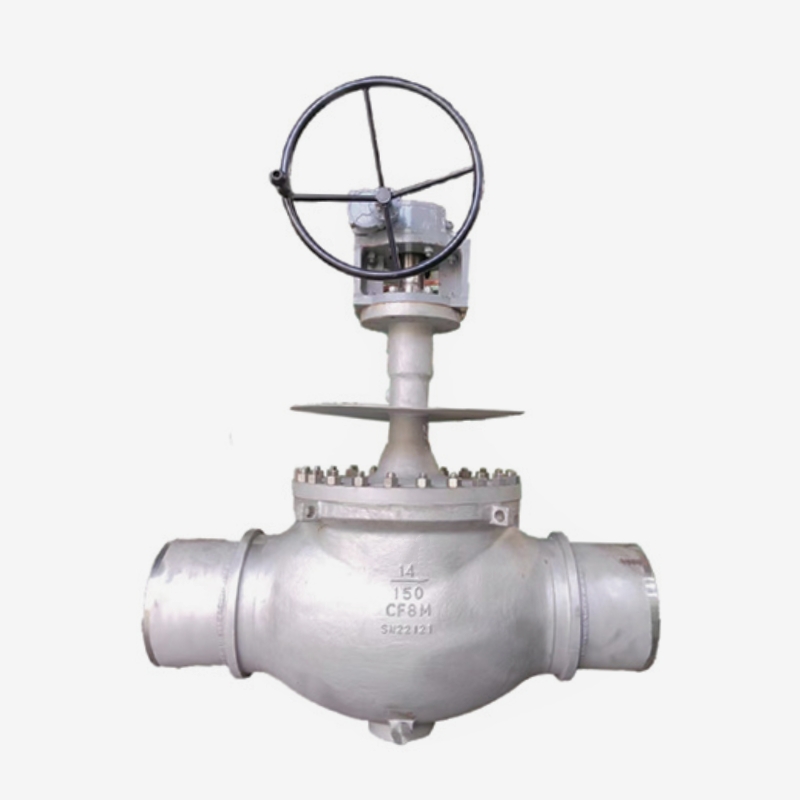

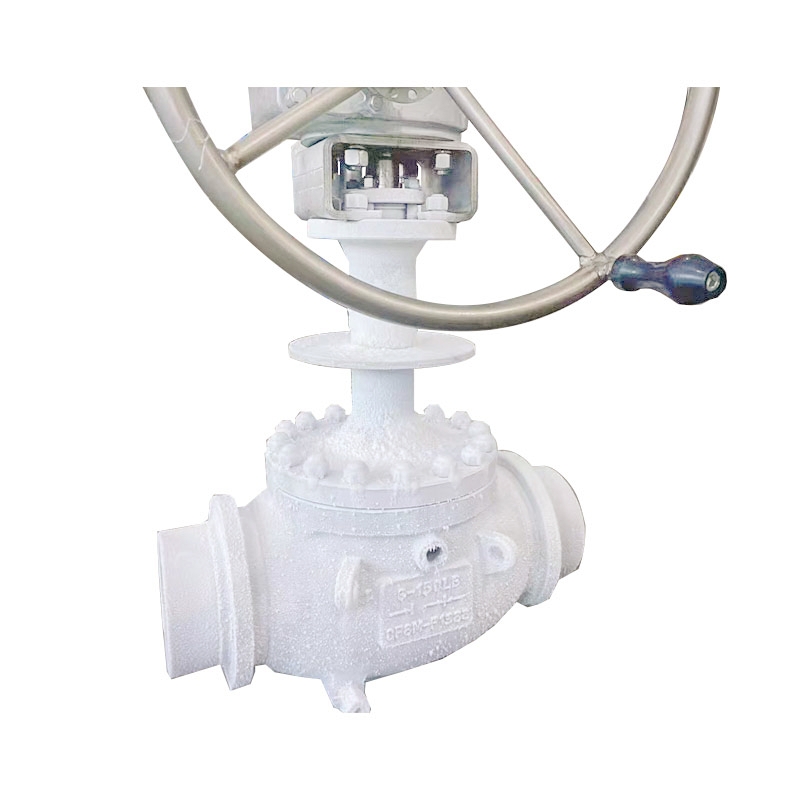

저온 상부 진입 볼 밸브 - 저온 서비스용 트러니언/플로팅 유형
| |
크기 범위 1/2" – 8"(DN15 – DN200), 사용자 정의 크기 사용 가능
| 압력 범위 ASME 클래스 150 – 2500(PN10 – PN420)
|
온도 범위 극저온 서비스: -196°C(-320°F)까지
| 차체 및 보닛 소재 단조 또는 주조 강철(탄소강/스테인리스강 옵션) |
좌석 소재 소프트 시트: PCTFE(KEL-F), PTFE, TFM | 밀봉 구조 기본: 립씰(PTFE 기반 유연 씰) |
스템 디자인 폭발 방지, 이중 밀봉이 있는 저토크 스템
| 확장된 보닛 정밀 갭 제어 < 스템과 보닛 사이 1mm |
작동 옵션 수동 핸드휠, 전기, 공압 또는 유압 액추에이터 | 흐름 설계 최소 압력 강하를 위한 풀 보어 구조 |

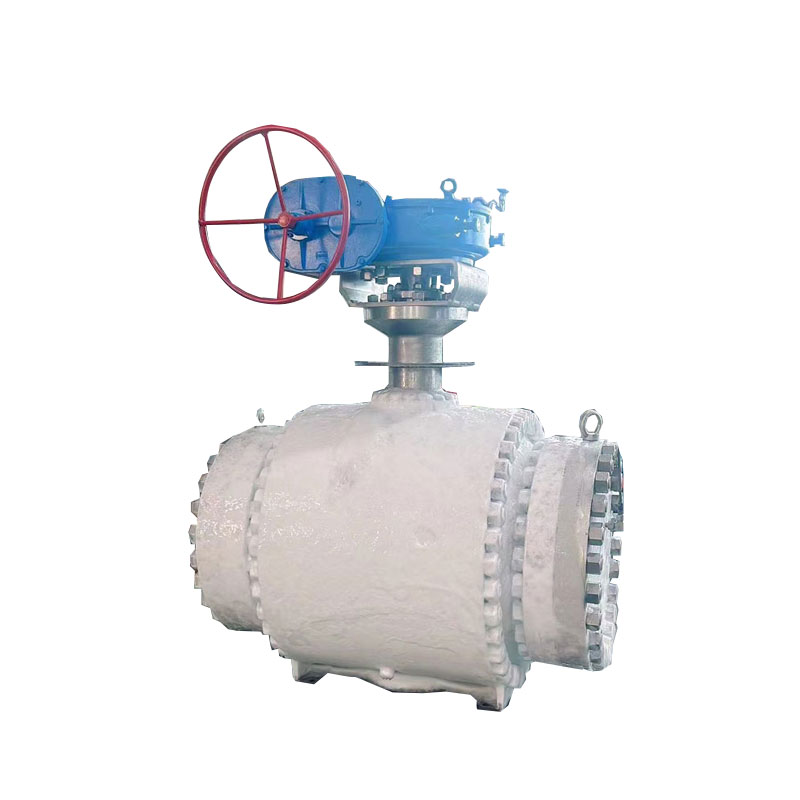

건축 특징 간편한 인라인 유지 관리를 위한 상단 진입 구조 | 안전성 및 신뢰성 API607 / API6FA에 따른 내화 설계, 정전기 방지 |
테스트 및 검사 API 6D, API 598, ISO 5208, BS 6364, MEDC SPE 77/200
| 마킹 및 인증 API6D, MSS-SP-55, PED, SIL, NACE MR0175 호환
|
표면 처리 배송 전 산소 및 극저온 서비스를 위해 밸브의 그리스를 제거했습니다.
| 응용 프로그램 LNG/LPG 플랜트, 액체질소, 액체산소, 에틸렌 서비스, 극저온 저장 및 이송 시스템 |
123
게코 상단 입구 극저온 볼 밸브 최대 유량 효율을 보장하는 동시에 낮은 압력 강하를 유지하는 풀보어 설계를 채택했습니다. PCTFE 소프트 시트 및 금속 시트 옵션(STL/NI55/TCC) 극한의 온도에서도 우수한 밀봉성을 제공합니다.
그만큼 립씰 디자인 스프링과 같은 유연한 보상 기능과 PTFE와 유사한 뛰어난 밀폐성을 제공하여 극저온 환경에서도 누출이 전혀 없는 성능을 보장합니다.
그만큼 확장된 보닛 최적화된 갭 제어로 (<1mm 두께의 냉각수는 패킹 영역을 극저온 영역으로부터 분리하여 동결을 방지하고 스템 마찰을 줄입니다. 유한요소해석(FEA)을 통해 이상적인 보닛 두께와 ARC 냉각 설계를 결정하여 냉각 효율과 기계적 안정성을 향상시킵니다.
상부 진입 구조는 온라인 유지관리를 가능하게 하여 가동 중지 시간을 줄이고 파이프라인에서 밸브를 분해하지 않고도 서비스를 간소화합니다.
상단 진입 디자인: 간편한 인라인 유지관리와 내부 구성 요소의 빠른 교체가 가능합니다.
확장된 보닛: 정밀하게 제어된 스템과 보닛 간극은 극저온에서도 안정적인 성능을 보장합니다.
듀얼 스템 밀봉: 립 씰을 1차로, 패킹을 2차로 사용하면 패킹 양을 줄이는 동시에 누출 없는 작동이 보장됩니다.
립실 기술: 스프링과 같은 유연성과 PTFE 수준의 밀봉을 결합하여 탁월한 저온 기밀성을 제공합니다.
드립 플레이트 디자인: 냉각 면적을 늘리고 응축수가 밸브 본체로 유입되는 것을 방지하여 얼음 형성을 방지합니다.
셀프 센터링 글랜드 플랜지: 응력 불균형을 방지하여 일관된 밀봉 압축을 보장합니다.
DIB-2(이중 격리 및 블리드) 좌석: 안전하게 캐비티 압력을 방출하여 과압 위험을 방지합니다.
낮은 토크 및 폭발 방지 스템: 압력 하에서도 원활한 작동과 향상된 안전성을 보장합니다.
내화 및 정전기 방지: API607 및 ISO15848 표준을 충족하여 비상 상황에서도 안전을 보장합니다.
극저온 정밀 가공: 줄기 간격을 최소화합니다(<1mm)로 회전이 원활하고 동결로 인한 손상을 방지합니다.
완전 나사산 패스너: 극저온 응력 하에서 장기 변형을 방지하여 지속적인 밀봉 무결성을 유지합니다.
GKV-128 2피스 볼 밸브 3000 WOG / 6000 WOG 나사산 끝 최대 3000psi 또는 6000psi의 압력에서도 누설 없이 밀봉할 수 있는 경제적인 솔루션을 제공하여 다양한 산업 분야에 이상적인 선택입니다. 클로저의 제조 정확도가 매우 높아 완벽한 밀봉을 보장합니다. GKV-128 시리즈 밸브는 공정 산업을 위해 특별히 설계되었으며 고압 응용 분야에서 우수한 성능을 발휘합니다.
더 읽어보기
GKV132 3피스 볼 밸브 나사형 끝단 최대의 유연성을 제공합니다 나사산 용접, 소켓 용접, 맞대기 용접, 플랜지 최종 연결부 및 다양한 고성능 시트 소재. 3피스 밸브 본체 설계로 교체 가능한 구성 요소를 사용하여 간단한 온라인 유지 관리가 가능하므로 유지 관리 비용이 줄어들고 밸브의 전체 수명 주기 동안 총 소유 비용이 낮아집니다.
더 읽어보기
그만큼 GKV-133 시리즈 스테인리스 스틸 볼 밸브 용접 끝 정밀 주조 CF8M(316L) 스테인리스 스틸 또는 WCB 탄소강 소재로 제작할 수 있으며, 온라인 유지관리가 간편한 스윙형 중앙 밸브 바디 디자인을 갖추고 있습니다.
더 읽어보기
GKV135 시리즈 3피스 볼 밸브는 API 607 및 ASME B16.34 표준을 준수하고 내구성과 정밀성을 고려하여 설계되었으며, 버블 레벨 비상 씰, 탄성 금속 베이스 옵션, 내식성, 유지 보수 불필요, 솔리드 로드 스템 패킹, 산업용 애플리케이션에서 안정적인 성능을 제공합니다.
더 읽어보기
그만큼 GKV-143 시리즈 3방향 L포트 T포트 볼 밸브 ASME B16.34 표준에 따라 설계되었으며, 정격 압력은 1000psi(63bar)이고, API 598 표준을 준수하도록 테스트되었습니다. GKV-143 시리즈 포트 볼 멀티 밸브는 견고한 신뢰성을 제공합니다. 고압 계측기 유체 및 가스 측정 응용 분야.
더 읽어보기
GKV134D/GKV225D극저온 볼 밸브 - 플로팅 및 트러니언 장착 확장된 보닛과 고성능 씰링 시스템으로 설계되어 극저온에서도 안전하고 누출 없는 작동을 보장합니다. 극저온 서비스를 위해 설계 및 테스트된 이 밸브는 LNG 플랜트, 공기 분리 장치, 액체 산소 및 질소 저장, 수소 응용 분야및 극저온 유체의 정밀한 제어가 필요한 기타 산업 공정.
더 읽어보기
GKV-275 시리즈 공압 세라믹 라이닝 볼 밸브는 마모가 심하고 부식성이 강한 유체를 위해 특별히 설계된 플랜지 연결 밸브입니다. 알루미나(Al₂O₃) 또는 탄화규소(SiC) 세라믹 소재로 라이닝 처리되었으며, 밸브 본체와 키 접촉면은 고경도 세라믹 층으로 덮여 있습니다. 이러한 설계는 뛰어난 내마모성, 내식성, 내침식성을 제공하여 극한의 작업 조건에서도 내구성, 밀봉 성능 및 신뢰성을 크게 향상시킵니다.
더 읽어보기
GKV225TV 편심 회전 플러그 제어 밸브 글로브 밸브의 성능과 컴팩트한 회전식 디자인이 결합되어 까다로운 산업 환경에서 정밀한 유량 제어, 높은 유량 범위, 안정적인 작동을 제공합니다. 편심 플러그 디자인, ATA 액추에이터 및 "제로 브레이크아웃 토크" 이 기능은 원활한 작동을 가능하게 하고, 유지관리 비용을 줄이며, 전체 수명주기 비용을 낮춥니다.
더 읽어보기
게코 GKV-32T/B 울트라 클린 볼 밸브 이다 고순도 위생 밸브 엄격한 산업을 위해 특별히 설계되었습니다. 위생 요건 — 식품 가공, 음료 생산, 제약품, 화장품 등이 포함됩니다. 3피스로 설계됨 스윙 아웃 디자인, 손쉬운 분해, 철저한 세척, 안정적인 유지관리가 가능하여 오염 위험을 최소화하고 프로세스 시스템 전체에 걸쳐 원활하고 살균된 흐름을 보장합니다. SUS304 또는 SUS316L 스테인리스 스틸로 제작된 이 밸브는 뛰어난 내식성, 내구성을 제공하며 GMP, FDA, ISO, DIN 및 3A 표준을 준수합니다. 거울처럼 광택 처리된 내부(Ra ≤ 0.2μm)는 사각 없이 매우 깨끗한 흐름을 보장하여 CIP/SIP 세척 작업에 이상적입니다.
더 읽어보기
GKV225A PFA 라이닝 볼 밸브 가장 까다로운 공정 환경에서도 탁월한 내식성과 안정적인 차단 성능을 제공하도록 특별히 설계되었습니다. 모든 습윤 표면에 PFA(퍼플루오로알콕시) 라이닝을 적용하여 산, 알칼리, 용제 및 기타 부식성 화학 물질로부터 최대한의 보호 기능을 제공합니다.설계는 ISO 5211 장착을 통해 수동, 공압 또는 전기 작동을 지원합니다.
더 읽어보기
