저온 버터플라이 밸브 - 영어
LNG 플랜트, 액화 시스템 및 수신 터미널에 맞게 설계되어 극저온 유체 흐름과 압력을 정밀하게 조절합니다.
작동 조건: 초저온(-162°C) 극저온 서비스, 내식성 스테인리스 스틸 또는 CF8M 본체, 버블 방지 밀봉, 열 사이클 및 고압 하에서 안정적인 작동.
무엇을 찾고 계신가요?
GKV930D 극저온 버터플라이 밸브 상단 장착극저온 응용 분야에서 안전하고 안정적인 작동을 위해 특별히 설계되었습니다. 상단 장착 액세스 패널, 밸브를 사용하면 파이프라인에서 밸브를 제거하지 않고도 현장에서 전체 유지 관리가 가능합니다. 금속 또는 PTFE 시트LNG, LPG, 암모니아 및 기타 극저온 공정에서 견고한 차단 성능, 낮은 토크 작동 및 긴 서비스 수명을 제공합니다.

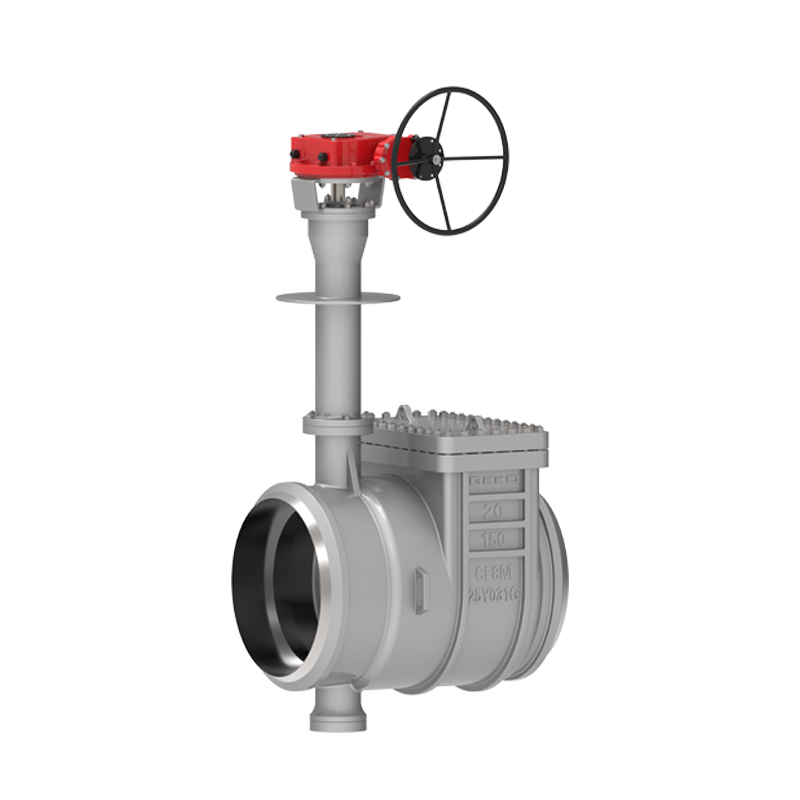

상단 액세스 패널 극저온 버터플라이 밸브 - 간편한 인라인 유지 관리 및 안정적인 극저온 성능
| |
크기 범위 2인치~24인치(DN50~DN600), 요청 시 최대 72인치까지 더 큰 사이즈 제공 가능 | 차체 및 보닛 소재 탄소강, 스테인리스강, 듀플렉스/슈퍼 듀플렉스, 티타늄, 고니켈 합금 |
온도 범위 -196°C ~ +230°C, 요청 시 더 높은 온도 제공 가능 | 샤프트/스템 소재 최대 강성을 위한 일체형 관통 샤프트(BS6364 para 4.12), 17-4PH 또는 316 스테인리스 스틸 |
압력 등급 ASME Class 150 – 2500 / EN 1092 PN10 – PN400; 최대 100bar의 차단 압력 | 시트 및 씰 토크 에너지화, 자체 보상 적층 또는 하이브리드 금속/PTFE 씰; 요청 시 Class IV–VI, API 598 누출 없음 |
패킹 및 글랜드 저방출 인증 글랜드 배열; PTFE 또는 흑연 패킹 | 디스크/트림 소재 스테인리스 스틸 또는 하드페이스 디스크가 있는 듀플렉스; 캐비테이션 방지 및 배플 트림 옵션 |
작동 옵션 공압, 전기, 유압, 전기 유압 또는 수동 | 끝 연결 웨이퍼, 러그, 더블 플랜지 또는 맞대기 용접 끝 |
신체 구성 표준 및 확장형 극저온 보닛 디자인; 상단 액세스 패널을 통해 파이프라인을 제거하지 않고도 전체 인라인 유지 관리가 가능합니다. | 누설 등급 ANSI/FCI 70-2 Class IV–VI, API 598 Zero Leakage(요청 시) |
디자인 특징 편리한 서비스를 위한 상단 장착 액세스 패널, 1/4 회전 작동, 토크 시트 설계로 일관된 밀봉 보장, 진동으로 인해 내부 볼트가 풀리지 않음 | 응용 프로그램 LNG, LPG, 암모니아, 메탄올, 배기가스, 플래시가스 회수 및 탄화수소 화학 처리를 위한 극저온 서비스 |
안전 기능 폭발 방지 샤프트(Class 300+), 저배출 패킹, 상단 액세스 패널은 가동 중지 시간과 유지 관리 위험을 줄여줍니다. | 선택적 향상 기능 캐비테이션 방지 및 저소음 트림, 경화 및 특수 합금, 맞춤형 정면 치수 |

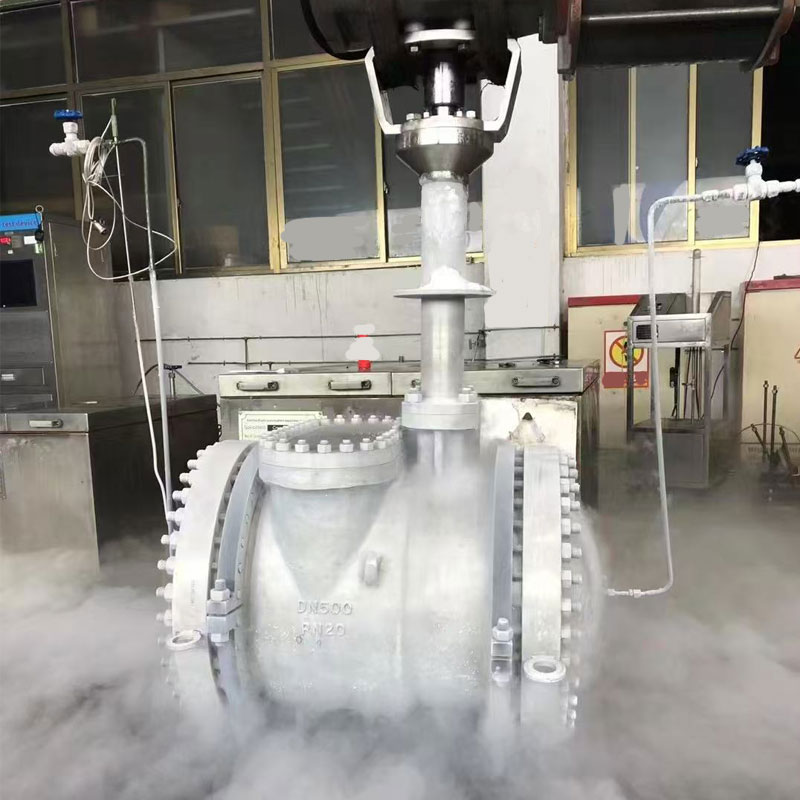

GKV930D 상단 접근 극저온 버터플라이 밸브 (세번과 유사)
극저온 밸브 8000은 극저온에서도 안정적인 성능을 제공합니다.
상단에 장착된 액세스 패널을 통해 전체 인라인 유지관리가 가능한 애플리케이션입니다.
밸브 디자인: 강도와 오래 지속되는 밀봉을 위해 일체형 샤프트를 사용합니다.
구성 및 크기: 웨이퍼, 러그, 더블 플랜지, 맞대기 용접 끝; 2”–24”
(DN50–DN600), 더 큰 사이즈도 요청 시 가능합니다.
압력 및 온도: ASME 클래스 150–2500 / PN10–PN400; –196°C ~ +230°C.
시트 및 씰: 금속 또는 PTFE 시트, 토크 구동, 자체 보상형
4~6등급 누출.
재료: 탄소강, 스테인리스강, 듀플렉스/슈퍼 듀플렉스, 티타늄, 고니켈 합금.
트림 옵션: 소음과 마모를 줄이기 위한 하드페이스 디스크, 캐비테이션 방지/방해 트림.
작동 및 조작: 공압, 전기, 유압, 전기 유압,
또는 수동; 제어 또는 차단을 위해 1/4 회전 작동.
Severn의 극저온 버터플라이 밸브 8000과 유사합니다.
상단 액세스 패널: 분해 없이 완전한 인라인 유지관리가 가능하므로 가동 중지 시간과 유지관리 비용이 절감됩니다.
일체형 관통 샤프트: 강성을 극대화하고, 마모를 최소화하며, 장기적인 밀봉 성능을 보장합니다.
극저온 보관 가능: -196°C까지 안정적으로 작동하며 LNG, LPG, 암모니아, 메탄올 및 기타 저온 응용 분야에 적합합니다.
유연한 좌석 옵션: 금속 또는 PTFE 시트, 토크 시트, 마모 및 온도 변화에 대한 자체 보정 기능.
캐비테이션 방지 및 소음 감소: 캐비테이션, 진동, 소음을 줄이기 위한 옵션 트림과 방음판.
폭발 방지 및 저방출: 클래스 300 이상에 대한 낮은 배출 글랜드 배열, 폭발 방지 샤프트 표준.
폭넓은 호환성: 웨이퍼, 러그, 더블 플랜지 및 맞대기 용접 끝단 연결을 지원합니다. 표준 또는 사용자 정의형 면대면 치수를 제공합니다.
내구성 있는 소재: 탄소강, 스테인리스강, 듀플렉스, 티타늄, 고니켈 합금에 경화 코팅이 가능합니다.
