GKV-9 시리즈 3 오프셋 버터플라이 밸브
| |
크기 범위 2"~160"(DN50~DN4000)
| 차체 재질 탄소강(WCB, A105), 스테인리스강(CF8/CF8M, CF3/CF3M), 합금강(F51, F22, WC6, WC9), 듀플렉스/슈퍼 듀플렉스(2205, 2507), 니켈 기반 합금(Inconel 625, Hastelloy, Monel 400) 또는 특수 소재(티타늄, 지르코늄, 탄탈륨). |
온도 범위 -320°F ~ 842°F(-196°C ~ 450°C) | 최대 허용 작동 압력 ASME 150LB, 300LB, 600LB 900LB/ EN 1092 PN 10, 16, 25, 40, 63, 100, 150 |
줄기 재료 17-4PH, 410 스테인리스 스틸, XM-19(Nitronic 50), 스테인리스 스틸(410, 420, 431, 17-4PH, 316) 또는 니켈 기반 합금, 추가 강도 및 내마모성을 위해 선택적으로 경화 또는 코팅 | 좌석 소재 용도에 따라 흑연, 스텔라이트 경화 합금 또는 소프트 씰(PTFE, RPTFE, 비톤, EPDM)이 포함된 적층 스테인리스 스틸이 특징입니다.
|
차단 등급 누설 없음
| 디스크 재료 스테인리스 스틸, 듀플렉스 스테인리스 스틸 또는 니켈 기반 합금, 마모 및 내부식성을 위해 옵션으로 하드페이싱(스텔라이트, WC) 또는 HVOF 코팅이 가능합니다. |
설계 표준 API 609, ASME B16.34, ASME VIII, API 600 | 플랜지 드릴링 ASME B16.5, ASME B16.47, EN 1092, ISO 7005 |
끝 연결 웨이퍼, 러그, 더블 플랜지 | 테스트 표준 ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
포트 풀보어 | 플랫폼 연결 ISO5211, 브라켓 |
대면 AAPI 609, ASME B16.10, ISO 5752, EN 558 | 응용 프로그램 석유 및 가스, 증기, 발전, 정제, 화학 처리 |

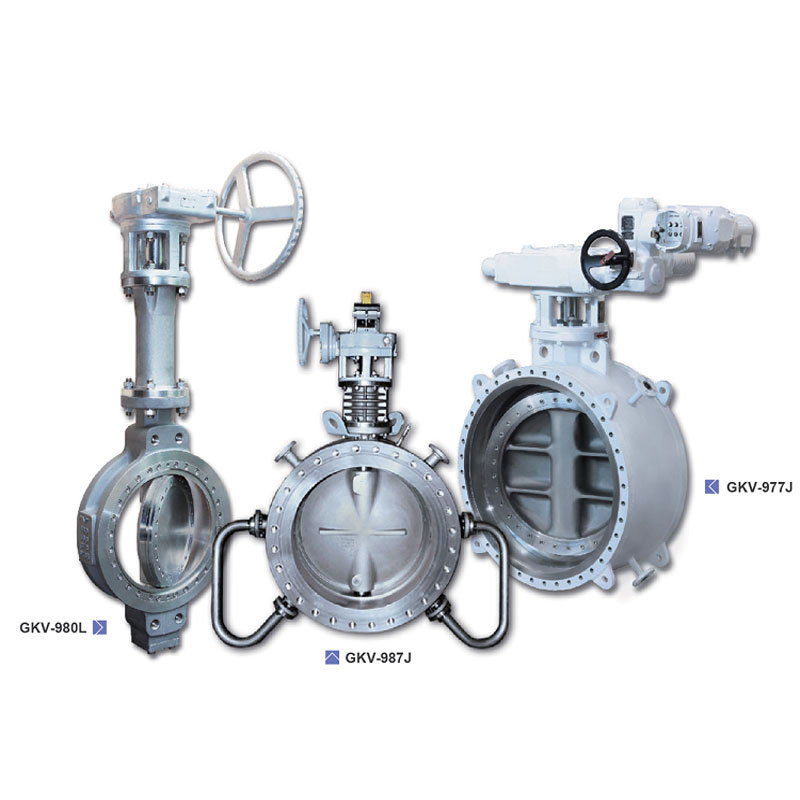

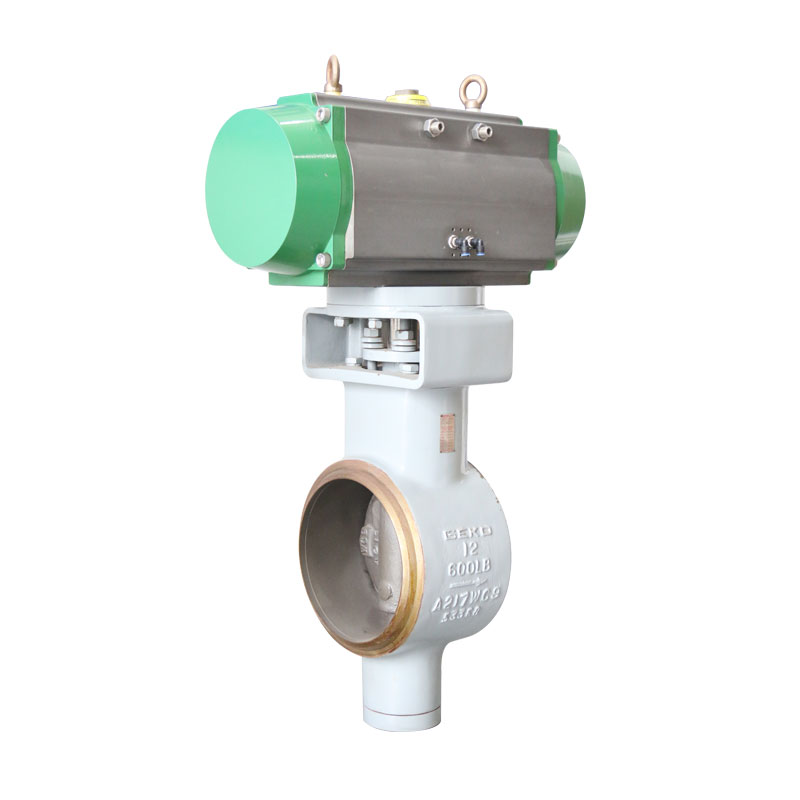

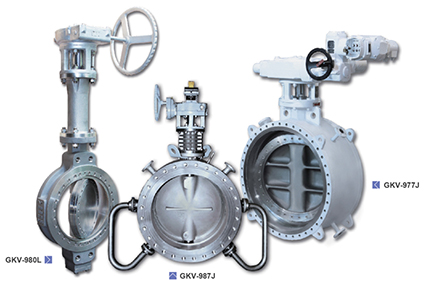

GKV-9 트리플 오프셋 버터플라이 밸브
트리플 오프셋 밸브는 양방향 버블 타이트 차단 기능을 제공합니다. 이러한 구조는 디스크 씰이 마찰이나 마모 없이 최종 차단 위치에서만 차체 시트와 접촉하도록 하여, 균일한 씰 접촉을 보장하는 충분한 "쐐기"를 가진 토크 생성 탄력성 씰을 제공합니다.
Stellite 21 합금으로 제작된 본체는 수명이 길고 유지관리가 쉽습니다.
국제 표준 또는 고객 사양에 따른 설계 및 건설
- 오프셋 1: 샤프트는 좌석 축 뒤쪽으로 오프셋되어 좌석 전체에 완벽한 밀폐 접촉이 가능합니다.
- 오프셋 2: 샤프트 중심선은 파이프와 밸브에서 오프셋되어 있어 밸브를 간섭 없이 열고 닫을 수 있습니다.
- 오프셋 3: 시트 콘 축은 닫고 여는 동안 마찰을 제거하고 균일성을 달성하기 위해 샤프트 중심선에서 오프셋되어 있습니다.
낮은 토크는 쉬운 작동을 보장하고 금속 시트 디자인은 다음을 허용합니다.
혹독한 환경에서도 적용 가능합니다. 모든 부품은 교체 가능하며 인라인 방식으로 제작됩니다.
유지관리가 가능합니다.
디자인 사양:
본체 연결 유형: 러그, 웨이퍼, 플랜지
두께: ASME B16.34
대면: API 609, ISO 5752
압력: ASME B16.34
화재 시험: API607, ISO 10497
압력 테스트: ISO 5208, API 598
극저온: BS 6364
방폭: ATEX
트리플 오프셋 버터플라이 밸브 GKV-9 시리즈의 특징
밸브 플레이트와 밸브 시트 사이에는 마찰이 거의 없습니다. 밸브 플레이트는 금속 중간층 씰과 순수 금속 씰의 두 가지 디자인으로 제작되어 -196℃에서 760℃까지의 온도 범위에서 작동할 수 있습니다.
조정 없이도 스위치 수명은 50,000회 이상에 달할 수 있습니다.
특징:
• 진정한 트리플 오프셋 기하학
• 완전 양방향 제로 누설* 차단
• 현장에서 교체 가능한 금속 시트
• 버블 방지 양방향 밸브로 수명 주기 테스트 완료
• 규정 준수 및 사양: TA-LUFT, ISO 1584-1, BS 6364
• 자체 중심 디스크
• 러그, 숏(ISO), 롱 패턴 등 다양한 구성으로 제공
GKV-710R 불소 라이닝 버터플라이 밸브 웨이퍼 엔드 중앙선 대칭 구조와 불소 플라스틱(예: PTFE, FEP, PFA, 테플론) 라이닝 기술, 안정적인 성능과 다양한 소재 옵션을 통해 공격적인 화학 물질에 대한 저항성을 갖도록 설계되었습니다.
더 읽어보기
GKV710 공압 온오프 버터플라이 밸브 200psi의 성능과 비교적 낮은 작동 토크를 결합했습니다. 비결은 특수 형상의 디스크 엣지와 독특한 엘라스토머 윤곽을 조화시킨 설계입니다. 그 결과, 마찰이 적은 씰이 작동이 간편하고 오래 지속됩니다. 간편한 작동, 신뢰성과 내구성, 낮은 마모, 낮은 작동 토크, 그리고 가벼운 무게를 자랑합니다.
더 읽어보기
그만큼 GKV-830 이중 편심 버터플라이 밸브 최대 가치와 안정성을 제공하도록 설계되었으며, 광범위한 내구성 테스트를 통해 입증되었습니다. 720psi(49.6Bar)에서 100,000회 사이클 그리고 그 이상 2psi(0.1Bar)에서 878,000회 사이클중요한 응용 분야에서 오래 지속되는 성능을 보장하면서 양방향 무누출 밀봉을 유지합니다.GKV-830은 견고한 신뢰성과 간편한 현장 유지관리를 제공합니다.
더 읽어보기
GKV830D 극저온 트리플 오프셋 버터플라이 밸브 저온 제어(Low-Temperature Control)는 극저온 응용 분야에서 안정적인 제어를 위해 설계되었습니다. Severn의 첨단 제어 밸브 기술을 기반으로 제작된 이 제품은 단일, 이중 및 삼중 오프셋 옵션 PTFE 또는 금속 시트 맞춤형 보닛 설계가 가능합니다. 압력 에너자이징 씰은 낮은 토크로 완벽한 차단을 보장하며, 옵션으로 제공되는 캐비테이션 방지 및 분출 방지 기능은 LNG 및 공기 분리 시스템과 같은 극저온 서비스에서 안전성과 성능을 향상시킵니다.
더 읽어보기
GKV-9 트리플 오프셋 버터플라이 밸브 적층 금속과 순수 금속의 두 가지 밀봉 디자인을 제공합니다. 50,000회 이상의 무정비 사이클을 보장하며, API 607 및 ISO 10497 화재 시험 기준을 충족하고, TA-LUFT 및 ISO 15848-1 비산 배출 규정을 준수하며, 극한 조건에서도 안정적인 성능을 보장하기 위해 BS 6364 극저온 시험을 통과했습니다.
더 읽어보기
