What Is the Role of a Butterfly Valve in Piping Systems? Industrial and municipal piping networks transport liquids, gases and slurries across vast facilities, requiring reliable flow control hardware to keep operations safe and predictable. As a popular quarter-turn valve, the butterfly valve performs multiple core functions within piping systems. Its compact build, lightweight body and flexible operating modes make it a go-to choice for many pipeline designs, from large water mains to chemical processing lines. This article breaks down the key roles butterfly valves play in piping systems and where their strengths shine. 1. Fluid Isolation for Pipeline Maintenance & Emergency Shutoff One primary role of a butterfly valve is positive isolation. When a pipe segment, pump or downstream equipment needs inspection or repair, operators close the butterfly valve to fully cut off fluid flow. In emergency scenarios such as pipeline overpressure or equipment failure, it can rapidly shut down the line to prevent spillage and system damage. Lug and flange butterfly valves are commonly used for isolation duties, with PTFE or EPDM seats delivering tight shutoff performance. 2. Flow Throttling and Flow Regulation Beyond simple on/off service, butterfly valves are widely used for throttling flow. By rotating the disc to partial opening positions, the valve adjusts the cross-sectional flow area, controlling the volume and velocity of fluid moving through the piping. This function helps stabilize pressure and maintain consistent flow rates for processes like water distribution, HVAC circulation and chemical transfer. Note that precise throttling requires proper material selection to avoid disc erosion from high-speed media. 3. Pressure Control and Surge Mitigation Butterfly valves assist in managing pipeline pressure. Gradual opening or closing can moderate pressure spikes caused by pump start-up and shutdown. In large-diameter piping systems, slow-actuated butterfly valves help reduce water hammer effects that may damage pipe fittings and instruments. Pneumatic or electric actuators are often paired with butterfly valves for automated pressure regulation in modern piping networks.   4. Diversion and Flow Direction Switching In multi-branch piping layouts, sets of butterfly valves work together to divert fluid to different branches. For example, in water treatment plants, they switch flow between filter banks, or in district heating systems, they redirect hot water to different building zones. This eliminates the need to shut down the entire piping system when rerouting process media. 5. Backflow Prevention (Auxiliary Function) While butterfly valves are not dedicated check valves, properly specified butterfly valves can help limit unwanted reverse flow in certain low-risk piping applications. For critical backflow protection, they are usually combined with dedicated check valves as part of a complete piping safety assembly. Key Benefits of Butterfly Valves for Piping Networks Space-saving design: Much thinner than gate or globe valves, ideal for tight pipe rack installations Light weight: Reduces structural load on pipe supports, lowering overall project cost Fast quarter-turn operation: Manual lever, gear, pneumatic or electric actuation options available Wide size range: Works for both small process lines and large diameter main pipelines Corrosion-resistant options: Lined butterfly valves available for corrosive chemical media Selection Tips According to Piping Roles Choose resilient seated butterfly valves for water and wastewater isolation tasks. For corrosive fluids, PTFE lined butterfly valves are recommended. If automatic control is required, specify pneumatic or electric actuators to integrate with plant control systems. Confirm pressure class, flange standard and seat material to match your piping medium and operating temperature. Summary Within piping systems, butterfly valves serve five major purposes: fluid isolation, flow throttling, pressure management, flow diversion and auxiliary backflow control. Thanks to their compact footprint and versatile actuation choices, butterfly valves deliver dependable flow control across water, chemical, power and HVAC piping networks. Selecting the correct butterfly valve design ensures stable, long-term pipeline operation and reduces unplanned downtime.

How Do Butterfly Valves Work in Water Treatment Plants? Water treatment facilities rely on stable, cost-effective flow control equipment to manage raw water intake, chemical dosing, filtration, disinfection and effluent discharge. Butterfly valves are widely preferred across all stages of water treatment thanks to their compact size, fast quarter-turn operation, light weight and competitive pricing. Compared with bulky gate valves, butterfly valves save installation space and reduce structural load for large-diameter pipelines commonly seen in water plants. This article explains how butterfly valves function in key water treatment processes and their practical operational advantages. Core Working Principle for Water Treatment Service A butterfly valve uses a circular disc mounted on a central shaft. When the valve rotates 90 degrees, the disc turns parallel or perpendicular to fluid flow. At the fully open position, water flows with minimal resistance; at the closed position, the disc presses against the seat to shut off flow. Between open and closed angles, partial rotation enables throttling for controlled water flow rates. Most water treatment butterfly valves use resilient rubber seats such as EPDM, delivering bubble-tight shutoff for clean and wastewater media.   Typical Applications Inside Water Treatment Plants 1. Raw Water Intake & Pump Station Butterfly valves are installed at intake lines and pump outlets to isolate pipelines during pump maintenance. They quickly cut off raw water from rivers, lakes or reservoirs, protecting downstream filtration units. Large wafer or lug type butterfly valves are commonly selected here due to easy installation between pipe flanges. 2. Coagulation, Flocculation and Sedimentation Tanks Within sedimentation basins, butterfly valves regulate flow between treatment chambers. Operators adjust the disc angle to balance water velocity, supporting stable floc formation and solid settling. Manual or gear-operated versions are widely used for frequent on-off and moderate throttling tasks. 3. Filtration Systems Sand filters and activated carbon filter banks use butterfly valves to switch between filtration and backwash cycles. The valves isolate individual filter units so one tank can undergo backwashing without shutting down the whole treatment line. EPDM seats resist wear from periodic flushing and particle-laden water. 4. Disinfection and Chemical Dosing Lines For chlorine, sodium hypochlorite or pH adjustment chemical pipelines, lined butterfly valves prevent corrosion from chemical additives. They provide reliable isolation for maintenance of dosing skids and mixing chambers. 5. Effluent Discharge and Wastewater Outlet Before treated water is released, butterfly valves control discharge flow and act as emergency shutoff devices. Lug style butterfly valves are often chosen for end-of-line service, allowing blind flange isolation when required. Key Selection Considerations for Water Treatment Butterfly Valves Seat material: EPDM is standard for clean water; choose stronger wear-resistant seats for wastewater with suspended solids Body material: Ductile iron is the mainstream cost-effective option for water projects Actuation: Manual gearbox for occasional operation; pneumatic or electric actuators for automated plant SCADA control Pressure rating: Match pipeline working pressure and surge pressure from pump startup and shutdown Valve type: Wafer butterfly valves for compact installation; lug butterfly valves for dead-end service Advantages of Butterfly Valves in Water Plants Their lightweight design lowers pipeline support costs, while fast quarter-turn operation speeds up emergency shutdown. They are easy to automate for modern smart water plants, and require less maintenance than many alternative valves. The main limitation is that standard resilient seated butterfly valves are not suitable for high-pressure steam or highly abrasive heavy slurry, which needs other valve solutions. Summary From raw water intake through filtration, chemical treatment to final discharge, butterfly valves serve as versatile flow isolation and throttling components across the full water treatment workflow. Properly sized butterfly valves with suitable seat and body materials help water plants maintain stable operation, reduce downtime and cut overall project and maintenance costs.

 버터플라이 밸브는 상업 및 산업 배관 시스템에 널리 사용되는 고효율 쿼터턴 유량 제어 장치입니다. 초소형 구조, 경량 설계, 빠른 작동 속도 및 비용 절감 효과로 잘 알려진 버터플라이 밸브는 구조 배치 및 작동 원리 면에서 볼 밸브, 게이트 밸브, 글로브 밸브와 크게 다릅니다. 대구경 파이프라인의 유량 차단, 조절 및 제어에 가장 적합한 밸브 유형입니다. 본 가이드는 엔지니어와 구매자가 다양한 프로젝트에서 버터플라이 밸브를 정확하게 적용할 수 있도록 버터플라이 밸브의 정의, 내부 구조, 작동 원리, 코어 유형 및 산업적 특성을 자세히 설명합니다.1. 버터플라이 밸브란 무엇인가요?버터플라이 밸브는 디스크 모양의 폐쇄 부재를 사용하여 유체 흐름을 제어하는 ​​회전식 밸브입니다. 주요 구성 요소로는 밸브 본체, 중앙 밸브 스템, 버터플라이 디스크 및 밀봉 시트가 있습니다. 기존 산업용 밸브와 비교하여 버터플라이 밸브는 밸브 면간 거리가 짧고 무게가 가벼우며 설치 공간이 적게 필요하므로 볼 밸브나 게이트 밸브가 부피가 크고 가격이 비싼 대구경 파이프라인 시스템에 이상적입니다.산업용 버터플라이 밸브는 액체, 기체 및 저점도 유체 매체용으로 설계되었으며, 수처리, 냉난방 공조(HVAC), 소방, 화학, 발전 및 도시 공학 시스템에 널리 적용됩니다. 완전 개방, 완전 폐쇄 및 부분 유량 조절이 가능하며, 차단 및 유량 조절 기능을 모두 제공합니다. 2. 버터플라이 밸브의 핵심 구조버터플라이 밸브의 안정적인 작동은 정밀하게 구성된 구조 시스템에 달려 있습니다. 주요 구성 요소와 그 기능은 다음과 같습니다.밸브 바디주 압력 지지 외함은 주철, 연성 주철, 탄소강 및 스테인리스강 재질로 제공되며, 전체 파이프라인의 압력 하중을 지지합니다.밸브 스템액추에이터와 버터플라이 디스크를 연결하는 전달축으로, 디스크를 회전시키기 위한 회전 토크를 전달합니다.나비 디스크핵심 유량 제어 부품은 90도 회전하여 유체 통로를 차단하거나 열 수 있으며, 유선형 디스크 디자인으로 유체 저항을 효과적으로 줄입니다.밀봉 시트밸브 본체 내벽에 설치되며, 고무 연질 씰과 금속 경질 씰 유형이 있으며, 파이프라인의 완벽한 차단을 담당합니다.작동 장치밸브 전환 및 조정을 제어하는 ​​데 사용되는 수동 레버, 기어, 공압 및 전기 액추에이터를 포함합니다.3. 버터플라이 밸브는 어떻게 작동합니까? (작동 원리)버터플라이 밸브의 작동 원리는 다음과 같습니다. 90도 1/4회전 회전 운동간단하고 효율적인 동작 논리를 갖추고 있습니다.밸브가 개방 신호를 받으면 액추에이터가 밸브 스템과 버터플라이 디스크를 수평 방향으로 90도 회전시킵니다. 이때 디스크는 유체 흐름 방향과 평행이 되어 파이프라인은 유체 저항이 최소화된 완전 개방 통로를 형성합니다.밸브를 닫을 때 디스크는 다시 90도 회전하여 유체 흐름 방향에 수직이 됩니다. 디스크 표면이 밀봉 시트에 밀착되어 유체 통로를 완전히 차단함으로써 파이프라인 격리 및 완벽한 차단을 실현합니다.버터플라이 디스크는 완전히 열리고 닫히는 것 외에도 0°에서 90° 사이의 모든 중간 각도를 유지할 수 있어 정밀한 유량 조절 및 압력 조절이 가능하므로 유량 제어 성능 면에서 게이트 밸브보다 우수합니다.4. 구조 및 밀봉 방식에 따른 주요 버터플라이 밸브 유형밀봉 형태와 구조 설계에 따라 산업용 버터플라이 밸브는 서로 다른 작동 조건에 맞춰 크게 두 가지 주요 범주로 나뉩니다.4.1 소프트 시트 버터플라이 밸브소프트 시트 버터플라이 밸브는 EPDM, NBR, Viton과 같은 탄성 고무 재질을 밀봉 부품으로 사용합니다. 이 밸브는 고무의 탄성 변형을 이용하여 기포가 전혀 새지 않는 완벽한 밀폐를 구현합니다. 저렴한 가격과 우수한 밀봉 성능을 갖춘 이 밸브는 상온의 물, 공기 및 일반적인 비부식성 유체에 적합하며, 상수도, 냉난방 시스템, 소방 시스템 등 다양한 분야에서 널리 사용됩니다.4.2 금속 시트 버터플라이 밸브금속 시트 버터플라이 밸브는 디스크와 시트 표면에 합금 경화 처리를 한 금속 대 금속 경질 밀봉 구조를 채택합니다. 고온, 고압 및 내마모성이 뛰어나 고온 증기, 연도 가스 및 부식성 산업 유체에 적합합니다. 가혹한 산업 환경에 주로 사용되는 밸브입니다.4.3 웨이퍼형 vs 러그형 버터플라이 밸브웨이퍼 버터플라이 밸브두 개의 파이프 플랜지 사이에 고정되는 초박형 본체로 공간을 절약하며, 협소한 설치 환경에 적합합니다.러그 버터플라이 밸브양쪽에 나사산 돌기가 있어 볼트로 고정 설치할 수 있으며, 한쪽 끝만 배관 유지보수 및 분해가 가능하여 산업용 배관 정비에 편리합니다.5. 수동식 버터플라이 밸브 작동과 자동식 버터플라이 밸브 작동 비교버터플라이 밸브는 다양한 작동 빈도와 자동화 요구 사항을 충족하기 위해 다양한 구동 모드를 지원합니다.수동 버터플라이 밸브레버 또는 기어 작동 장치를 갖추고 있어 현장에서 빈번하지 않은 수동 조작에 적합하며 경제적이고 유지 보수가 용이합니다.공압 버터플라이 밸브공기압 구동 방식으로 빠른 전환 속도를 제공하며, 탁월한 방폭 성능을 갖추고 있어 위험한 산업 환경에 적합합니다.전기 버터플라이 밸브전기 액추에이터로 구동되며 원격 제어, 신호 피드백 및 비례 제어를 지원하여 지능형 파이프라인 제어 시스템과 호환됩니다.6. 버터플라이 밸브의 주요 장점초소형 및 초경량 설계로 설치 공간과 엔지니어링 비용을 절감할 수 있습니다.빠른 90도 쿼터턴 작동으로 파이프라인 응답 효율 향상대구경 파이프라인 시스템에 적합하며 전체 비용이 저렴합니다.격리 및 유량 조절의 이중 기능구조가 간단하고, 마모되는 부품이 적으며, 유지 보수 비용이 저렴합니다.7. 버터플라이 밸브의 산업적 응용버터플라이 밸브는 도시 상수도 처리, HVAC 냉동 시스템, 소방 배관 시스템, 화학 유체 이송, 발전소 순환수 시스템, 환경 보호 배기가스 및 연도 가스 처리 프로젝트를 포함한 저압에서 중압, 대용량 배관 환경에 널리 사용됩니다.8. GEKO 밸브의 고품질 버터플라이 밸브 솔루션GEKO Valve는 웨이퍼형 및 러그형, 소프트 시트형 및 메탈 시트형을 비롯하여 수동식, 공압식, 전동식 등 다양한 산업용 버터플라이 밸브를 제공합니다. 당사 제품은 정밀 주조 및 유선형 디스크 설계를 채택하여 안정적인 밀봉 성능, 유연한 작동, 그리고 뛰어난 작업 환경 적응성을 자랑합니다. 모든 밸브는 국제 산업 표준을 준수하며, 전 세계 도시 및 산업 파이프라인 프로젝트에 신뢰할 수 있는 대구경 유체 제어 솔루션을 제공합니다.9가지 핵심 SEO 키워드웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브, 소프트 시트 버터플라이 밸브, 메탈 시트 버터플라이 밸브, 공압 버터플라이 밸브, 전동 버터플라이 밸브, 대구경 버터플라이 밸브, 산업용 버터플라이 밸브, 쿼터턴 버터플라이 밸브

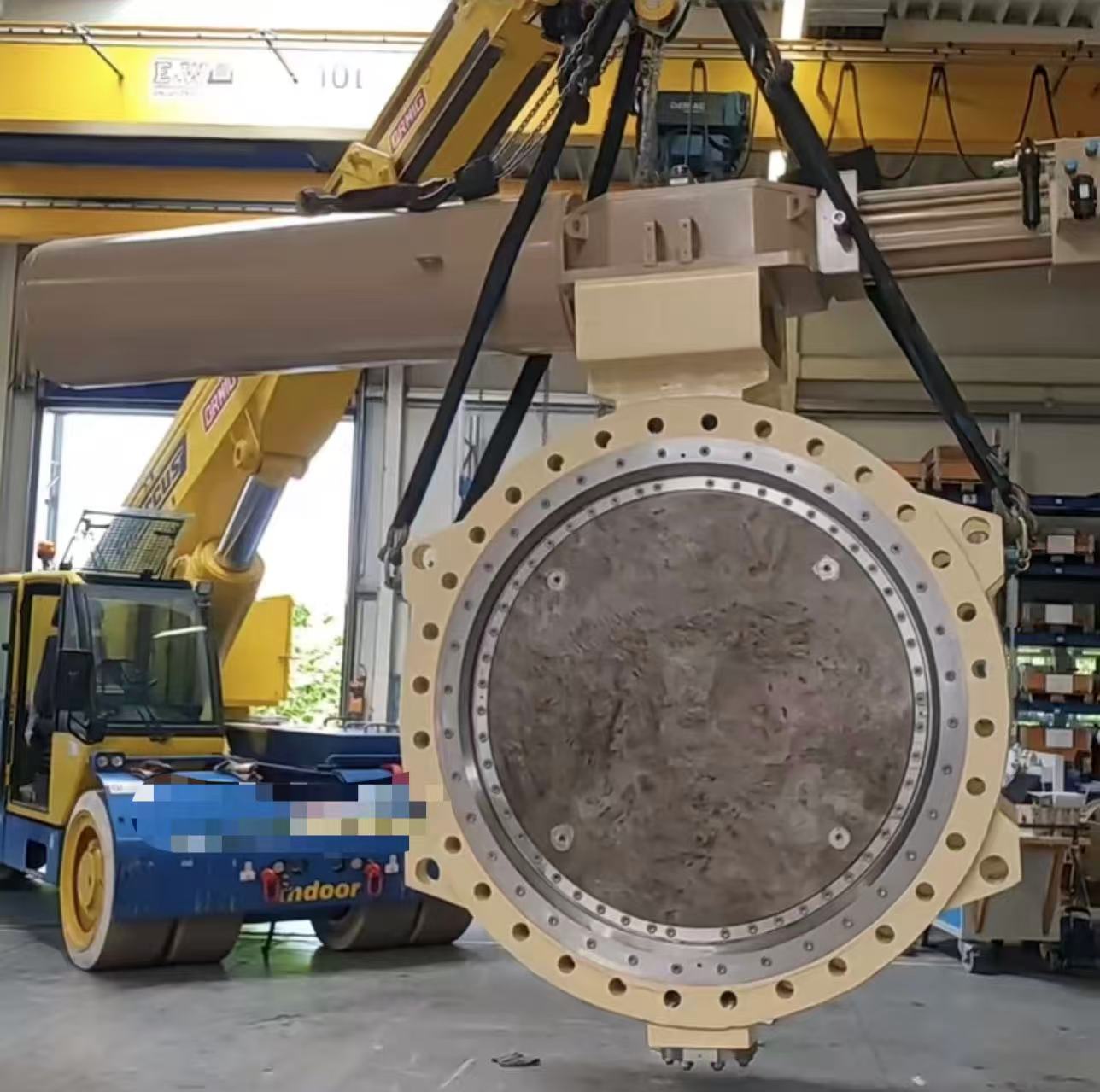

 버터플라이 밸브란 무엇이며 어떻게 작동하는가? 완벽 가이드버터플라이 밸브는 상업 및 산업 배관 시스템에 널리 사용되는 고효율 쿼터턴 유량 제어 장치입니다. 초소형 구조, 경량 설계, 빠른 작동 속도 및 비용 절감 효과로 잘 알려진 버터플라이 밸브는 구조 배치 및 작동 원리 면에서 볼 밸브, 게이트 밸브, 글로브 밸브와 크게 다릅니다. 대구경 파이프라인의 유량 차단, 조절 및 제어에 가장 적합한 밸브 유형입니다. 본 가이드는 엔지니어와 구매자가 다양한 프로젝트에서 버터플라이 밸브를 정확하게 적용할 수 있도록 버터플라이 밸브의 정의, 내부 구조, 작동 원리, 코어 유형 및 산업적 특성을 자세히 설명합니다.1. 버터플라이 밸브란 무엇인가요?버터플라이 밸브는 디스크 모양의 폐쇄 부재를 사용하여 유체 흐름을 제어하는 ​​회전식 밸브입니다. 주요 구성 요소로는 밸브 본체, 중앙 밸브 스템, 버터플라이 디스크 및 밀봉 시트가 있습니다. 기존 산업용 밸브와 비교하여 버터플라이 밸브는 밸브 면간 거리가 짧고 무게가 가벼우며 설치 공간이 적게 필요하므로 볼 밸브나 게이트 밸브가 부피가 크고 가격이 비싼 대구경 파이프라인 시스템에 이상적입니다.산업용 버터플라이 밸브는 액체, 기체 및 저점도 유체 매체용으로 설계되었으며, 수처리, 냉난방 공조(HVAC), 소방, 화학, 발전 및 도시 공학 시스템에 널리 적용됩니다. 완전 개방, 완전 폐쇄 및 부분 유량 조절이 가능하며, 차단 및 유량 조절 기능을 모두 제공합니다. 2. 버터플라이 밸브의 핵심 구조버터플라이 밸브의 안정적인 작동은 정밀하게 구성된 구조 시스템에 달려 있습니다. 주요 구성 요소와 그 기능은 다음과 같습니다.밸브 바디주 압력 지지 외함은 주철, 연성 주철, 탄소강 및 스테인리스강 재질로 제공되며, 전체 파이프라인의 압력 하중을 지지합니다.밸브 스템액추에이터와 버터플라이 디스크를 연결하는 전달축으로, 디스크를 회전시키기 위한 회전 토크를 전달합니다.나비 디스크핵심 유량 제어 부품은 90도 회전하여 유체 통로를 차단하거나 열 수 있으며, 유선형 디스크 디자인으로 유체 저항을 효과적으로 줄입니다.밀봉 시트밸브 본체 내벽에 설치되며, 고무 연질 씰과 금속 경질 씰 유형이 있으며, 파이프라인의 완벽한 차단을 담당합니다.작동 장치밸브 전환 및 조정을 제어하는 ​​데 사용되는 수동 레버, 기어, 공압 및 전기 액추에이터를 포함합니다.3. 버터플라이 밸브는 어떻게 작동합니까? (작동 원리)버터플라이 밸브의 작동 원리는 다음과 같습니다. 90도 1/4회전 회전 운동간단하고 효율적인 동작 논리를 갖추고 있습니다.밸브가 개방 신호를 받으면 액추에이터가 밸브 스템과 버터플라이 디스크를 수평 방향으로 90도 회전시킵니다. 이때 디스크는 유체 흐름 방향과 평행이 되어 파이프라인은 유체 저항이 최소화된 완전 개방 통로를 형성합니다.밸브를 닫을 때 디스크는 다시 90도 회전하여 유체 흐름 방향에 수직이 됩니다. 디스크 표면이 밀봉 시트에 밀착되어 유체 통로를 완전히 차단함으로써 파이프라인 격리 및 완벽한 차단을 실현합니다.버터플라이 디스크는 완전히 열리고 닫히는 것 외에도 0°에서 90° 사이의 모든 중간 각도를 유지할 수 있어 정밀한 유량 조절 및 압력 조절이 가능하므로 유량 제어 성능 면에서 게이트 밸브보다 우수합니다.4. 구조 및 밀봉 방식에 따른 주요 버터플라이 밸브 유형밀봉 형태와 구조 설계에 따라 산업용 버터플라이 밸브는 서로 다른 작동 조건에 맞춰 크게 두 가지 주요 범주로 나뉩니다.4.1 소프트 시트 버터플라이 밸브소프트 시트 버터플라이 밸브는 EPDM, NBR, Viton과 같은 탄성 고무 재질을 밀봉 부품으로 사용합니다. 이 밸브는 고무의 탄성 변형을 이용하여 기포가 전혀 새지 않는 완벽한 밀폐를 구현합니다. 저렴한 가격과 우수한 밀봉 성능을 갖춘 이 밸브는 상온의 물, 공기 및 일반적인 비부식성 유체에 적합하며, 상수도, 냉난방 시스템, 소방 시스템 등 다양한 분야에서 널리 사용됩니다.4.2 금속 시트 버터플라이 밸브금속 시트 버터플라이 밸브는 디스크와 시트 표면에 합금 경화 처리를 한 금속 대 금속 경질 밀봉 구조를 채택합니다. 고온, 고압 및 내마모성이 뛰어나 고온 증기, 연도 가스 및 부식성 산업 유체에 적합합니다. 가혹한 산업 환경에 주로 사용되는 밸브입니다.4.3 웨이퍼형 vs 러그형 버터플라이 밸브웨이퍼 버터플라이 밸브두 개의 파이프 플랜지 사이에 고정되는 초박형 본체로 공간을 절약하며, 협소한 설치 환경에 적합합니다.러그 버터플라이 밸브양쪽에 나사산 돌기가 있어 볼트로 고정 설치할 수 있으며, 한쪽 끝만 배관 유지보수 및 분해가 가능하여 산업용 배관 정비에 편리합니다.5. 수동식 버터플라이 밸브 작동과 자동식 버터플라이 밸브 작동 비교버터플라이 밸브는 다양한 작동 빈도와 자동화 요구 사항을 충족하기 위해 다양한 구동 모드를 지원합니다.수동 버터플라이 밸브레버 또는 기어 작동 장치를 갖추고 있어 현장에서 빈번하지 않은 수동 조작에 적합하며 경제적이고 유지 보수가 용이합니다.공압 버터플라이 밸브공기압 구동 방식으로 빠른 전환 속도를 제공하며, 탁월한 방폭 성능을 갖추고 있어 위험한 산업 환경에 적합합니다.전기 버터플라이 밸브전기 액추에이터로 구동되며 원격 제어, 신호 피드백 및 비례 제어를 지원하여 지능형 파이프라인 제어 시스템과 호환됩니다.6. 버터플라이 밸브의 주요 장점초소형 및 초경량 설계로 설치 공간과 엔지니어링 비용을 절감할 수 있습니다.빠른 90도 쿼터턴 작동으로 파이프라인 응답 효율 향상대구경 파이프라인 시스템에 적합하며 전체 비용이 저렴합니다.격리 및 유량 조절의 이중 기능구조가 간단하고, 마모되는 부품이 적으며, 유지 보수 비용이 저렴합니다.7. 버터플라이 밸브의 산업적 응용버터플라이 밸브는 도시 상수도 처리, HVAC 냉동 시스템, 소방 배관 시스템, 화학 유체 이송, 발전소 순환수 시스템, 환경 보호 배기가스 및 연도 가스 처리 프로젝트를 포함한 저압에서 중압, 대용량 배관 환경에 널리 사용됩니다.8. GEKO 밸브의 고품질 버터플라이 밸브 솔루션GEKO Valve는 웨이퍼형 및 러그형, 소프트 시트형 및 메탈 시트형을 비롯하여 수동식, 공압식, 전동식 등 다양한 산업용 버터플라이 밸브를 제공합니다. 당사 제품은 정밀 주조 및 유선형 디스크 설계를 채택하여 안정적인 밀봉 성능, 유연한 작동, 그리고 뛰어난 작업 환경 적응성을 자랑합니다. 모든 밸브는 국제 산업 표준을 준수하며, 전 세계 도시 및 산업 파이프라인 프로젝트에 신뢰할 수 있는 대구경 유체 제어 솔루션을 제공합니다.9가지 핵심 SEO 키워드웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브, 소프트 시트 버터플라이 밸브, 메탈 시트 버터플라이 밸브, 공압 버터플라이 밸브, 전동 버터플라이 밸브, 대구경 버터플라이 밸브, 산업용 버터플라이 밸브, 쿼터턴 버터플라이 밸브
