볼 밸브 완벽 가이드: 종합적인 선택 가이드

볼 밸브는 현대 산업 배관 시스템의 핵심 유체 제어 부품으로, 탁월한 밀폐 성능, 빠른 1/4회전 작동, 컴팩트한 구조 및 긴 수명으로 신뢰를 받고 있습니다. 일반 상업용 배관에서부터 석유 및 가스, 석유화학, 발전 시설과 같은 중장비 산업에 이르기까지, 산업용 볼 밸브는 수많은 공정 조건에서 안정적인 차단 및 유량 조절 기능을 제공합니다. 배관 누출 방지, 압력 손실 감소, 장비 막힘 방지 및 장기 유지 보수 비용 최소화를 위해서는 전문적인 볼 밸브 선택이 매우 중요합니다. 이 종합 가이드는 볼 밸브 분류, 핵심 성능 특성, 산업별 적용 분야 및 권위 있는 선택 기준에 대해 자세히 설명하여 엔지니어와 구매자가 모든 작업 시나리오에 적합한 밸브를 정확하게 선택할 수 있도록 돕습니다.

1. 산업용 볼 밸브의 완벽한 분류

산업용 볼 밸브는 구조 메커니즘, 내경 규격, 밀봉 구성 및 구동 방식에 따라 분류됩니다. 각 범주는 고유한 성능 이점과 적용 가능한 작업 조건을 특징으로 합니다.

• 1.1 구조적 분류: 플로팅 볼 밸브 vs 트러니언 마운트 볼 밸브

플로팅 볼 밸브는 자유 부유식 볼 설계를 채택하여 구조가 간단하고 컴팩트하며 비용 효율적인 장점을 제공합니다. 볼은 중간 압력 하에서 약간 움직이며 하류 밀봉 시트에 단단히 밀착되어 기포 누출 없는 완벽한 차단을 실현합니다. 이러한 구조는 소형, 저압~중압의 일반 배관에 이상적이며, 수처리, HVAC 및 경화학 시스템에서 일반적인 차단 및 유량 제어에 널리 사용됩니다.

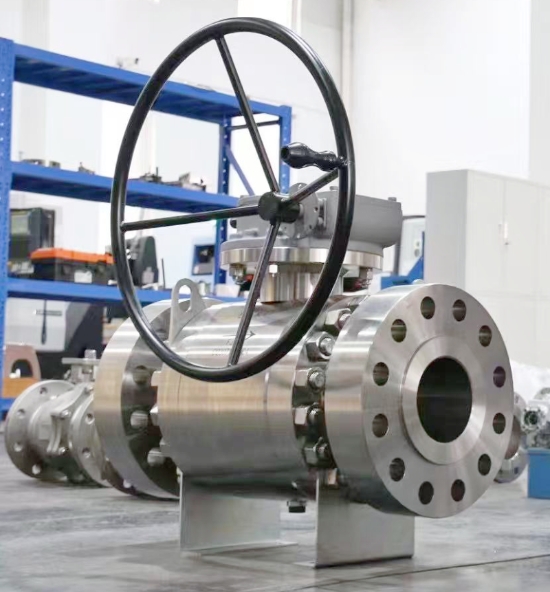

트러니언 장착형 볼 밸브는 상부 및 하부 트러니언에 단단히 고정되어 볼을 완벽하게 잠급니다. 이러한 설계는 중간 압력 하중을 씰링 시트가 아닌 트러니언 샤프트로 전달하여 작동 토크와 시트 마모를 효과적으로 줄입니다. 대형 고압 고주기 산업용 파이프라인에 적합한 고하중 솔루션으로, 장거리 석유 및 가스 수송, 석유화학 정제, 중공업 공정 시스템 등에서 널리 사용됩니다.

• 1.2 내경 분류: 풀포트 vs 리듀스포트 볼 밸브

풀포트 볼 밸브는 파이프 내경과 동일한 직선형 보어를 갖도록 설계되어 유동 저항이 거의 없고 산업용 볼 밸브의 압력 강하가 최소화됩니다. 이러한 밸브는 파이프라인 피깅 및 세척 작업에 완벽하게 적합하므로 유량이 많은 송유관, 공정 주 배관 및 에너지 절약과 손실 최소화가 엄격한 시스템에 필수적입니다.

축소 포트 볼 밸브는 유선형의 축소 내경 구조를 채택하여 무게와 부피를 줄이고 제조 비용을 절감합니다. 유로 크기가 약간 작지만 기존의 차단 및 유량 제어 요구 사항을 완벽하게 충족합니다. 피깅 작업이 필요 없고 초저압 강하가 요구되는 일반 산업용 배관에 가장 경제적인 선택입니다.

• 1.3 밀봉 분류: 금속 시트 볼 밸브 vs. 연질 시트 볼 밸브

소프트 시트 볼 밸브는 고성능 PTFE 및 폴리머 복합 밀봉재를 사용하여 상온 및 청정 유체 조건에서 절대 누출 제로를 달성합니다. 낮은 마찰과 유연한 스위칭 성능을 갖춘 이 밸브는 깨끗한 물, 압축 공기, 천연 가스 및 비마모성 화학 물질과 같은 유체에 적합하여 안정적이고 신뢰할 수 있는 일상 작동을 보장합니다.

금속 시트 볼 밸브는 밀봉면에 경질 합금 표면 처리를 적용하여 탁월한 고온, 고압 및 내마모성을 갖습니다. 고온 열순환, 마모성 슬러리, 부식성 매체와 같은 가혹한 작업 조건에도 안정적으로 적응하여 열악한 산업 환경에서 발생하는 연질 씰의 노화, 변형 및 고장 문제를 완벽하게 해결합니다.

• 1.4 작동 방식 분류: 수동식 vs. 자동식 볼 밸브

수동 볼 밸브는 핸들이나 기어 작동 장치를 갖추고 있어 저렴한 비용과 간단한 유지보수로 사용 빈도가 낮은 수동 작동 환경에 적합합니다. 현대 자동화 산업 시스템에서는 공압식 볼 밸브와 전기식 볼 밸브가 주류를 이룹니다. 공압식 볼 밸브는 빠른 스위칭 속도와 뛰어난 방폭 성능을 제공하여 가연성 및 위험 작업 환경에 적합합니다. 전기식 볼 밸브는 정밀한 유량 조절과 원격 신호 연동을 지원하여 PLC, SCADA 및 지능형 파이프라인 제어 시스템과 완벽하게 호환됩니다.

2. 전문가 선발을 위한 핵심 성과 지표

정확한 볼 밸브 선택은 단순한 크기 비교보다는 표준화된 매개변수 검증에 달려 있습니다. 밸브 적용 가능성을 결정하는 핵심 매개변수는 다음과 같습니다.

- 유량 용량(Cv 값): 전문적인 볼 밸브의 Cv 값 계산을 통해 밸브의 유량 용량이 시스템 유량 요구량과 일치하도록 보장하여 유량 병목 현상 및 과도한 배관 압력 손실을 방지합니다.

- 압력 및 온도 등급: 최대 작동 압력과 극한 매체 온도에 따라 밸브 압력 등급과 내열 등급을 일치시켜 밀봉 불량 및 밸브 변형을 방지합니다.

- 액추에이터 토크 매칭: 실제 압력 차이를 기반으로 볼 밸브 액추에이터 토크를 과학적으로 계산하여 충분한 스위칭 동력을 확보하고 밸브 걸림이나 불완전한 개폐를 방지합니다.

- 매체 호환성: 매체의 부식성, 마모성 및 점도에 따라 밀봉재와 본체 재질을 선택하여 장기간 안정적인 작동을 보장합니다.

3. 산업별 애플리케이션 매칭 규칙

각 산업 분야는 서로 다른 공정 특성을 가지고 있으므로, 그에 맞는 볼 밸브 구성 방식이 필요합니다.

- 수처리 및 냉난방 시스템: 소프트 시트 플로팅 볼 밸브와 포트 축소형 볼 밸브를 채택하여 비용, 밀봉 안정성 및 낮은 유지보수 성능의 균형을 맞췄습니다.

- 석유 및 가스 수송: 높은 유량, 낮은 손실 및 파이프라인 피깅 유지보수 요구 사항을 충족하기 위해 풀 포트 트러니언 장착형 볼 밸브를 우선적으로 고려하십시오.

- 석유화학 및 화학 산업: 고온, 부식성 및 마모성 공정 매체에 금속 시트 볼 밸브 및 부식 방지 볼 밸브를 적용합니다.

- 화력 발전 및 야금: 고온 및 내마모성 금속 시트 볼 밸브를 사용하여 증기, 고온 연도 가스 및 슬래그 매체에 적합하게 사용할 수 있습니다.

- 지능형 제조 산업: 공압식 및 전기식 볼 밸브를 장착하여 자동 제어, 원격 모니터링 및 지능형 파이프라인 관리를 구현합니다.

4. 운영 위험을 피하기 위한 고급 선택 팁

볼 밸브 선택을 완벽하게 숙달하려면 기존의 오해를 피하고 표준화된 선택 논리를 구축해야 합니다.

- 밸브를 선택할 때는 명목상의 배관 크기만으로 판단하지 마십시오. 유량 용량 부족 및 산업용 볼 밸브의 과도한 압력 강하를 방지하기 위해 항상 Cv 유량 계수를 확인해야 합니다.

- 플로팅 구조와 트러니언 구조의 적용 범위를 구분하십시오: 플로팅 볼 밸브는 소형 저압 파이프라인에, 트러니언 장착 볼 밸브는 대형 고압 중장비 시스템에 사용됩니다.

- 연질 밀봉과 금속 밀봉 시나리오를 엄격하게 구분하십시오. 연질 밀봉은 깨끗하고 상온의 유체에, 금속 밀봉은 고온, 마모성 및 부식성이 강한 유체에 사용해야 합니다.

- 고압 차압 조건에서 액추에이터 토크에 충분한 안전 여유를 확보하여 스위칭 오류 위험을 제거하십시오.

- 피깅 청소가 필요한 배관에는 향후 원활한 유지 보수를 위해 풀 포트 밸브를 선택하십시오.

5. GEKO Valve 전문가용 볼 밸브 솔루션

전문 산업용 밸브 제조업체인 GEKO Valve는 플로팅 볼 밸브, 트러니언 마운트 볼 밸브, 풀 포트 및 리듀스 포트 볼 밸브, 메탈 시트 볼 밸브, 그리고 맞춤형 액추에이터 볼 밸브 패키지를 포함한 고성능 볼 밸브의 전 제품 라인업을 제공합니다. 볼 밸브의 Cv 값 계산 및 액추에이터 토크 검증을 포함한 원스톱 전문 서비스를 제공하여 시스템 압력 손실을 효과적으로 제어하고 복잡한 산업 작업 환경에서 밸브의 안정적이고 효율적인 작동을 보장합니다. 모든 제품은 국제 산업 표준을 준수하며, 높은 품질, 낮은 고장률, 긴 수명을 바탕으로 전 세계 산업 배관 프로젝트에 기여하고 있습니다.
