볼 밸브 선택의 간편함: 종류, 적용 분야 및 팁 | GEKO 밸브

볼 밸브 선택, 간편해지다: 종류, 적용 분야 및 팁

볼 밸브는 산업 배관 시스템에서 가장 다재다능하고 널리 사용되는 유체 제어 부품입니다. 1/4회전의 빠른 작동, 완벽한 기밀성, 컴팩트한 구조, 그리고 긴 수명으로 잘 알려진 볼 밸브는 대부분의 공정 배관에서 기존의 게이트 밸브와 글로브 밸브를 대체하고 있습니다. 그러나 수십 가지의 볼 밸브 유형과 다양한 작동 조건으로 인해 많은 엔지니어들이 부적절한 모델 선택에 어려움을 겪고 있으며, 이는 누출, 높은 압력 손실, 액추에이터 고착 또는 짧은 수명으로 이어집니다. 이 가이드는 핵심 분류를 정리하고, 산업별 적용 분야를 연결하며, 초보자와 전문 구매팀을 위한 실용적인 선택 팁을 요약하여 산업용 볼 밸브 선택을 간소화합니다.

1. 일반적인 산업용 볼 밸브 유형

볼 밸브는 구조 설계, 내경, 밀봉 방식 및 작동 방식에 따라 분류할 수 있습니다. 각 유형은 적용 가능한 시나리오와 성능 한계가 정해져 있습니다.

• 1.1 플로팅 볼 밸브 및 트러니언 장착형 볼 밸브

플로팅 볼 밸브는 자유롭게 움직이는 볼 구조를 특징으로 하며, 구조가 간단하고 비용 효율성이 뛰어납니다. 볼은 중간 압력 하에서 떠 있으며, 하류 시트에 단단히 밀착되어 밀봉을 유지합니다. 이 밸브는 소형, 저압 및 중압의 일반 배관에서 일반적인 차단 및 유량 제어에 적합합니다.

트러니언 장착형 볼 밸브는 상하 트러니언 고정 지지 구조를 채택합니다. 볼이 제자리에 고정되어 작동 토크와 시트 마찰을 크게 줄여줍니다. 따라서 대형, 고압, 고빈도 작동 조건에 효과적으로 적응하며, 석유 및 가스, 석유화학, 장거리 수송 시스템의 주력 중하중 파이프라인 볼 밸브로 사용되고 있습니다.

• 1.2 풀 포트 볼 밸브 및 리듀스드 포트 볼 밸브

풀포트 볼 밸브는 파이프 직경과 동일한 내경을 가지고 있어 유동 저항이 거의 없고 산업용 볼 밸브 중 압력 강하가 매우 낮습니다. 이러한 밸브는 파이프라인 피깅 청소에 적합하며, 에너지 손실을 최소화해야 하는 고유량 송유관 및 시스템에 널리 사용됩니다.

포트 축소형 볼 밸브는 유선형의 작은 내경을 채택합니다. 무게가 가볍고 제조 비용이 낮아 대부분의 일반 파이프라인에 대한 일일 차단 요구 사항을 충족하며, 엄격한 저압 강하 요구 사항이 없는 기업에서 프로젝트 투자 비용을 절감하는 데 도움이 됩니다.

• 1.3 금속 시트 볼 밸브 및 연질 시트 볼 밸브

소프트 시트 볼 밸브는 PTFE 또는 폴리머 소재의 연질 밀봉재를 사용하여 상온에서 완벽한 기밀성을 보장하며 누출이 전혀 없습니다. 깨끗한 물, 공기, 가스 및 비마모성 일반 화학 물질에 적합하며, 뛰어난 밀봉 안정성과 낮은 작동 토크를 제공합니다.

금속 시트 볼 밸브는 고온, 고압 및 내마모성이 뛰어난 경질 합금 표면 처리 밀봉면을 채택하고 있습니다. 마모성 슬러리, 열 순환 및 고온 부식성 매체를 견딜 수 있어 열악한 산업 환경에서 연질 씰의 노화 및 고장 문제를 해결합니다.

• 1.4 수동 및 작동식 볼 밸브

작동 방식에 따라 볼 밸브는 수동식과 자동식으로 나뉩니다. 수동식 볼 밸브는 작동 빈도가 낮은 배관에 적합하며 구조가 간단하고 비용 효율적입니다. 지능형 산업 시스템에서는 공압식 볼 밸브와 전기식 볼 밸브가 주류를 이룹니다. 공압식 볼 밸브는 빠른 스위칭 속도와 방폭 성능을 제공하여 위험한 작업 환경에 적합하며, 전기식 볼 밸브는 원격 제어 및 정밀 유량 조절을 지원하고 PLC 및 SCADA 시스템과 연동할 수 있습니다.

2. 볼 밸브의 일반적인 산업 적용 분야

다양한 볼 밸브 유형은 각각 고유한 산업 환경에 맞춰 사용됩니다. 산업 특성에 따른 밸브 선택이 올바른 선택의 핵심입니다.

- 수처리 및 HVAC: 비용 효율성과 안정적인 밀봉을 위해 급수, 배수 및 중앙 냉난방 순환 배관에는 소프트 시트 플로팅 볼 밸브와 축소 포트 볼 밸브가 선호됩니다.

- 화학 및 석유화학 산업: 부식성 매체 및 고온 공정에는 금속 시트 볼 밸브와 부식 방지 라이닝 볼 밸브가 필요하며, 고압 송유관에는 트러니언 장착형 볼 밸브가 사용됩니다.

- 석유 및 가스 파이프라인: 풀포트 볼 밸브와 고하중 트러니언 볼 밸브는 매체의 원활한 이송을 보장하고 파이프라인 피깅 유지보수를 지원하기 위해 널리 사용됩니다.

- 발전 및 야금: 고온 증기, 슬래그 및 마모성 매체에는 가혹한 작업 조건을 견디고 수명을 연장하기 위해 내마모성 금속 시트 볼 밸브가 필요합니다.

- 지능형 자동화 공장: 공압 및 전기 구동식 볼 밸브는 자동 전환 및 원격 모니터링을 구현하여 배치 및 연속 생산 파이프라인 시스템에 적합합니다.

3. 실용적인 볼 밸브 선택 팁 (초보자 친화적)

대부분의 엔지니어링 오류를 방지하기 위해 다음 핵심 규칙을 활용하여 선택 과정을 간소화하세요.

- 먼저 작업 조건을 확인하십시오: 매체의 종류, 온도, 압력 및 작동 빈도를 명확히 하십시오. 고온 및 마모가 심한 매체에는 금속 시트를, 깨끗하고 일반적인 온도의 매체에는 연질 시트를 선택하십시오.

- 압력 및 크기에 따라 구조를 선택하십시오: 소형 및 저압에는 플로팅 볼 구조를 사용하고, 대형 및 고압에는 트러니언 장착형 볼 밸브를 선택해야 합니다.

- 유량 요구량에 따라 내경 유형을 선택하십시오: 높은 유량, 낮은 압력 강하 및 피깅 작업이 필요한 경우 전체 포트 볼 밸브를 선택하고, 일반적인 차단에는 비용 절감을 위해 축소 포트를 선택하십시오.

- 작동 모드를 적절하게 구성하십시오. 방폭형 위험 환경에서는 공압 작동을 우선시하고, 원격 지능형 제어 시나리오에서는 전기 작동을 선택합니다.

- 유량 용량 및 토크 검증: 볼 밸브의 Cv 값을 정확하게 계산하고 볼 밸브 액추에이터의 토크를 일치시켜 걸림, 불완전한 스위칭 또는 유량 부족을 방지합니다.

4. 흔히 발생하는 선택 오류를 피하는 방법

밸브 고장의 대부분은 제품 품질 문제보다는 잘못된 선택으로 인해 발생합니다. 다음과 같은 일반적인 오류를 피하십시오.

배관의 공칭 크기만으로 모델을 선택하지 마십시오. Cv 값이 충분하지 않으면 시스템 유량 병목 현상이 발생하고 산업용 볼 밸브의 압력 강하가 과도해질 수 있습니다. 고온의 마모성 유체에는 소프트 시트 볼 밸브를 사용하지 마십시오. 씰 노화가 빠르게 진행되어 누출이 발생할 수 있습니다. 고압 차압 배관에는 토크가 작은 액추에이터를 사용하지 마십시오. 밸브 작동이 원활하지 않을 수 있습니다. 장거리 이송 및 잦은 유지보수가 필요한 배관에는 피깅 청소를 지원할 수 없는 포트 축소형 볼 밸브를 사용하지 마십시오.

5. GEKO 밸브의 신뢰할 수 있는 볼 밸브 솔루션

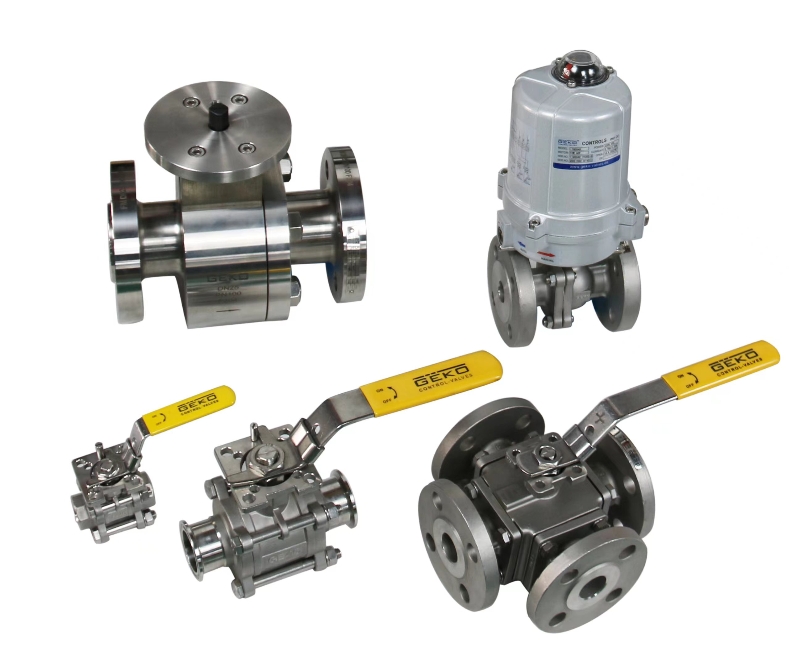

GEKO Valve는 플로팅 볼 밸브, 트러니언 마운트 볼 밸브, 풀 포트 및 리듀스 포트 볼 밸브, 메탈 시트 볼 밸브, 공압/전기 구동 볼 밸브 패키지 등 다양한 표준 및 맞춤형 산업용 볼 밸브를 제공합니다. 당사는 전문적인 볼 밸브 Cv 계산 및 액추에이터 토크 매칭 서비스를 지원하여 파이프라인 압력 손실을 엄격하게 제어하고 다양한 복잡한 작업 조건에서 안정적인 밸브 작동을 보장합니다. 당사의 제품은 안정적인 품질과 낮은 유지보수 비용으로 전 세계 수처리, 화학, 석유 및 가스, 발전 및 자동화 산업 프로젝트에 공급되고 있습니다.
