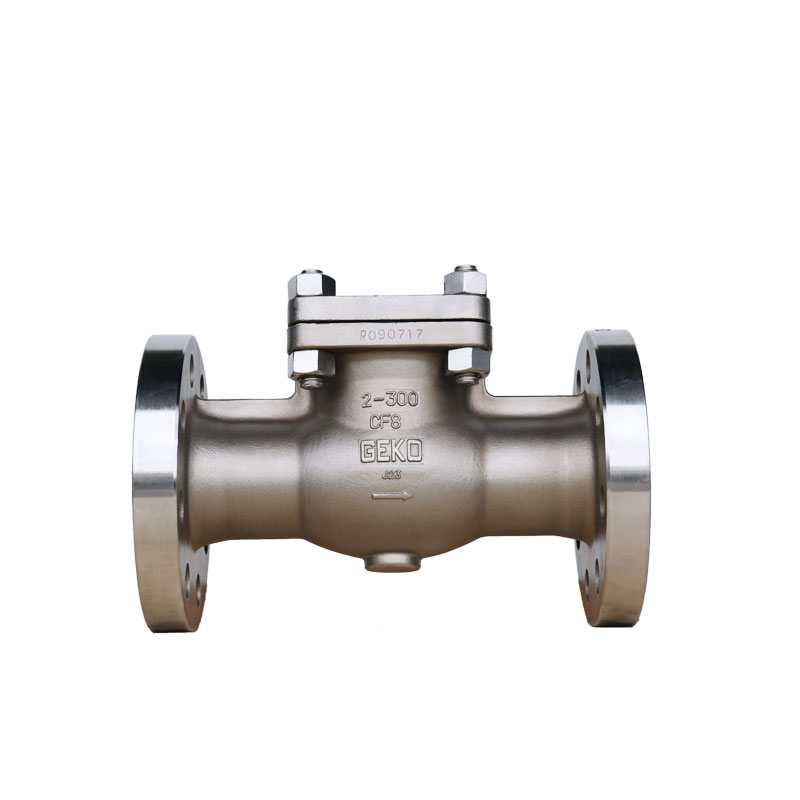

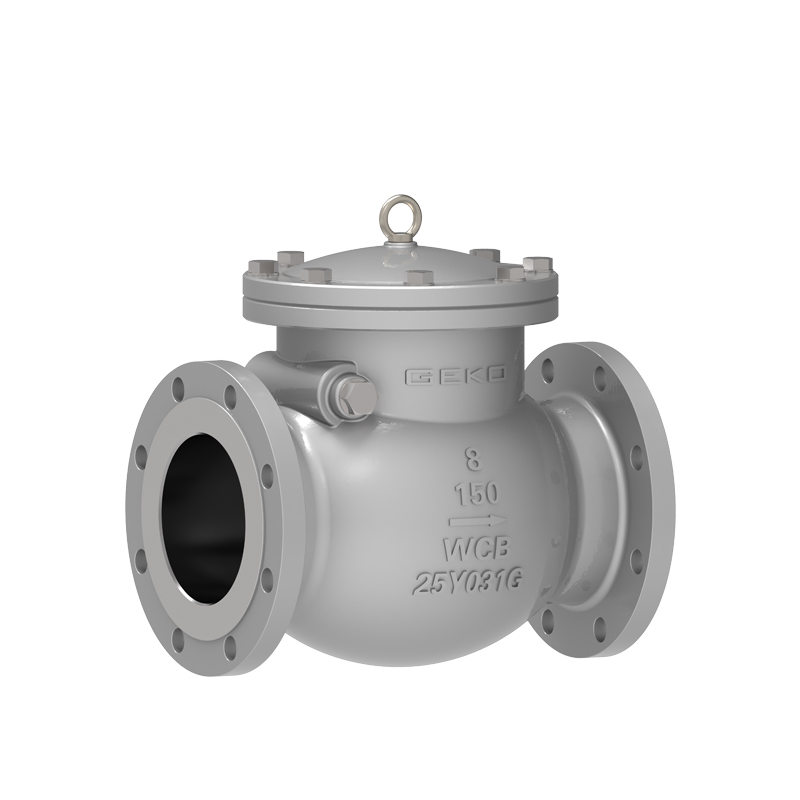

GKV5 시리즈 스윙 체크 밸브 유체가 한 방향으로만 흐르도록 합니다. 체크 밸브의 주요 목적은 시스템의 역류를 방지하는 것입니다. 스윙 체크 밸브와 리프트 체크 밸브가 있습니다.
스윙 체크 밸브 - 안정적인 역류 방지, 고압 저항
| |
크기 범위 DN15 ~ DN600(½" ~ 24"), 사용자 정의 크기 사용 가능
| 차체 및 보닛 소재 탄소강(A216 WCB), 스테인리스강(A351 CF8/CF8M), 연성주철(ASTM A395), 주철(ASTM A126), 듀플렉스/슈퍼 듀플렉스, 니켈 합금 |
온도 범위 -29°C ~ +427°C (-20°F ~ +800°F) | 스템/샤프트 소재 304 / 316 / CF8M 스테인리스 스틸, 선택적 경화 또는 저마찰 코팅 |
최대 허용 작동 압력 ANSI/ASME 클래스 150LB – 2500LB(크기 및 재료에 따라 다름) | 시트 및 씰 금속 대 금속, PTFE, RPTFE, PCTFE, 다양한 매체 및 온도에 대한 탄성체 옵션 |
패킹 및 글랜드 PTFE, 흑연 복합재, 저온 또는 고온 내성 | 종단 연결 표준 플랜지: ASME B16.5 / EN1092, 맞대기 용접: ASME B16.25, 나사산: NPT / BSP, 기타 맞춤형 연결 |
작동 방법 수동(핸드휠/기어), 공압, 전기 작동 | 흐름 방향 수평, 수직, 각도 설치 |
설계 표준 API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| 테스트 및 검사 압력 및 누출 테스트: API 598 / ISO 5208, 정수압 테스트, NDT: X선 / 초음파 / 자기 입자, 기능적 흐름 테스트 |
응용 프로그램 석유 및 가스 파이프라인, 화학/석유화학, 수처리, 발전, HVAC 시스템, 고압 산업용 유체 | 주요 하이라이트 안정적인 역류 방지, 낮은 압력 강하, 부식 및 내마모성, 최소한의 유지 관리, 높은 신뢰성, 모듈식 및 맞춤형 설계 |
스윙 체크 밸브의 하이라이트
볼트로 고정된 커버 구조로 안정적인 밀봉과 손쉬운 유지관리가 가능합니다.
에서 사용 가능 스윙 타입 (수평 또는 수직 파이프라인용) 및 리프트 유형 구성.
좌석 옵션: 재생 가능한 시트 링 또는 통합 시트 연장된 서비스 수명을 위한 설계.
다음에서 사용 가능한 종단 연결 플랜지 끝단, 맞대기 용접 끝단, 소켓 용접 끝단 및 나사 끝단.
수평 및 수직 라인 모두에 설치 가능합니다.
스윙 체크 밸브의 표준
디자인 및 제조: API 602 / ANSI B16.34
대면 치수: ANSI B16.10
엔드 플랜지: ANSI B16.5
맞대기 용접 끝: ANSI B16.25
소켓 용접 및 나사산 끝단: ANSI B16.11
파이프 나사산: ANSI B1.20.1
검사 및 테스트: API 598
GKV-526 플랜지 체크 밸브는 다양한 산업에 적용됩니다.
석유화학 및 천연가스 산업
철강 및 화학 산업
선박 및 해양 공학
환경 보호 및 산업용수 처리
