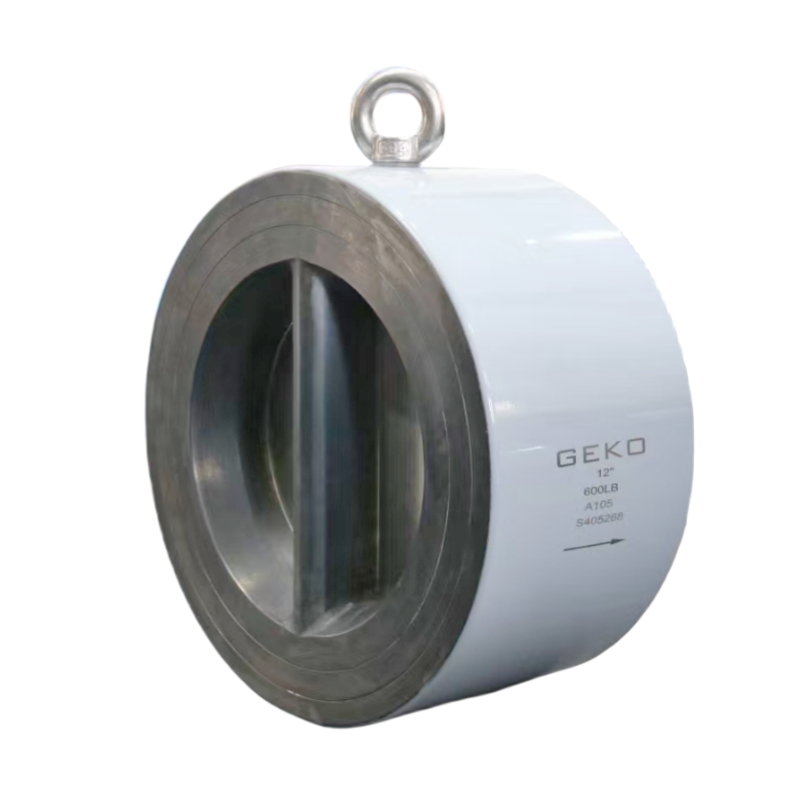

게코 GKV522 듀얼 플레이트 체크 밸브 – 수격 현상 방지를 위해 설계된 내구성, 경량성, 빠른 작동의 체크 밸브입니다. 웨이퍼, 러그, 플랜지 다양한 종류, 크기 1.5인치~60인치(40mm~1500mm). ISO 5208 및 API 594를 준수하며, 산업, 도시 및 수처리 파이프라인에 이상적입니다.
GKV522 듀얼 플레이트 체크 밸브 | |
크기 범위 DN40 ~ DN1200 (1.5" ~ 48")
| 차체 및 보닛 소재 A105, 스테인리스 스틸(A351 CF8/CF8M), 연성 주철(ASTM A395), 주철(ASTM A126), 듀플렉스/슈퍼 듀플렉스, 니켈 합금 |
온도 범위 -29°C ~ +520°C | 스템/샤프트 소재 304 / 316 / CF8M 스테인리스 스틸, 선택적 경화 또는 저마찰 코팅 |
최대 허용 작동 압력 150LB급 ~ 1500LB급 | 시트 및 씰 금속 대 금속, PTFE, RPTFE, PCTFE, 다양한 매체 및 온도에 대한 탄성체 옵션 |
패킹 및 글랜드 PTFE, 흑연 복합재, 저온 또는 고온 내성
| 종단 연결 표준 플랜지: ASME B16.5 / EN1092, 맞대기 용접: ASME B16.25, 기타 맞춤형 연결 |
작동 방법 수동(핸드휠/기어), 공압, 전기 작동 | 흐름 방향 수평, 수직, 각도 설치 |
설계 표준 API 594, API 6D, ISO 14313, ASME B16.34, EN 12334
| 테스트 및 검사 압력 및 누출 테스트: API 598 / ISO 5208, 정수압 테스트, NDT: X선 / 초음파 / 자기 입자, 기능적 흐름 테스트 |
응용 프로그램 석유 및 가스 파이프라인, 화학/석유화학, 수처리, 발전, HVAC 시스템, 고압 산업용 유체 | 주요 하이라이트 안정적인 역류 방지, 낮은 압력 강하, 부식 및 내마모성, 최소한의 유지 관리, 높은 신뢰성, 모듈식 및 맞춤형 설계 |
모델 번호 | 연결 종료 | 크기 | 압력 등급 | 끝을 마주보며 |
GKV522A | 웨이퍼 유형 | 1.5"-60"(40mm-1500mm) | CL125, CL150, CL300, CL600 | FF/RF/RTJ |
GKV522B | 러그드 타입 | 1.5인치-36인치(40mm-900mm) | PN10, PN16, PN20, PN25, PN40, PN50 | FF/RF |
GKV522C | 플랜지형 | 1.5인치-36인치(40mm-900mm) | 5K, 10K, 20K | FF/RF |
대면 치수:API 594, API 6D, ISO 5752, EN 558-1
플랜지 표준:MSS-SP 6, ASME B16.1, ASME B16.5, ISO 468
검사 기준:API 598, ISO 5208
표시: MSS-SP 44

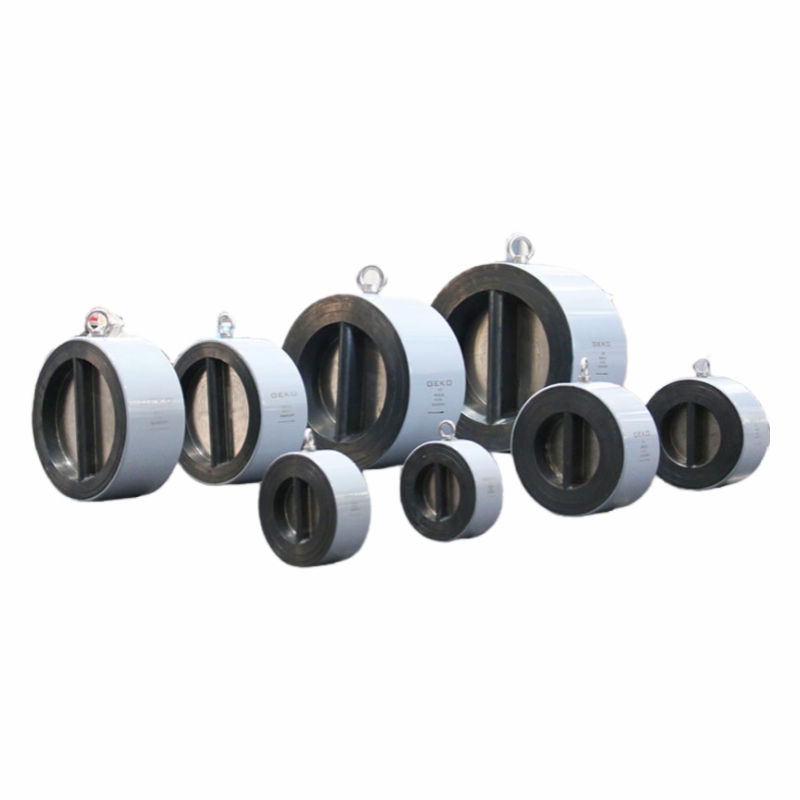

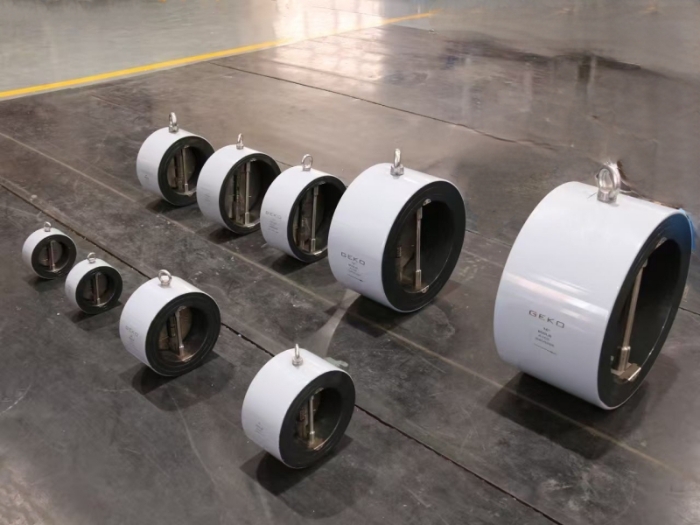

내부 메커니즘은 두 개의 반원형 판으로 구성되어 있으며,
스프링은 스프링 작용으로 빠른 폐쇄를 보장하고 유체를 통해 개방합니다.
압력. 이러한 빠른 반응은 배관 시스템을 수격 현상으로부터 효과적으로 보호합니다.
가볍고 내구성이 뛰어납니다. 설치와 유지관리가 더 쉽습니다.
빠른 반응: 배관을 수격 현상으로부터 보호합니다.
다양한 종단 연결: 웨이퍼, 러그, 플랜지 유형.
폭넓은 압력 등급: PN10–PN50, CL125–CL600에 적합합니다.
5K–20K.
규정 준수: API 594, ISO 5752에 따라 설계되었습니다.
EN 558-1 표준.
신뢰성 테스트: 11bar(160psi)에서 시트 테스트, 차체
15bar(220psi)에서 테스트 중입니다.
