상류, 중류, 하류 파이프라인, 압축기 배출 라인, 펌프장에서 역류 및 수격 현상을 방지하는 데 사용됩니다. 빠른 흐름 역전이 필요한 탄화수소 액체 및 기체 이송에 이상적입니다.
작동 조건: 고압(600~2500등급), 가연성 탄화수소, 빠른 흐름 변화, 실외 환경, API 6D 및 API 607 내화 표준 준수.
무엇을 찾고 계신가요?

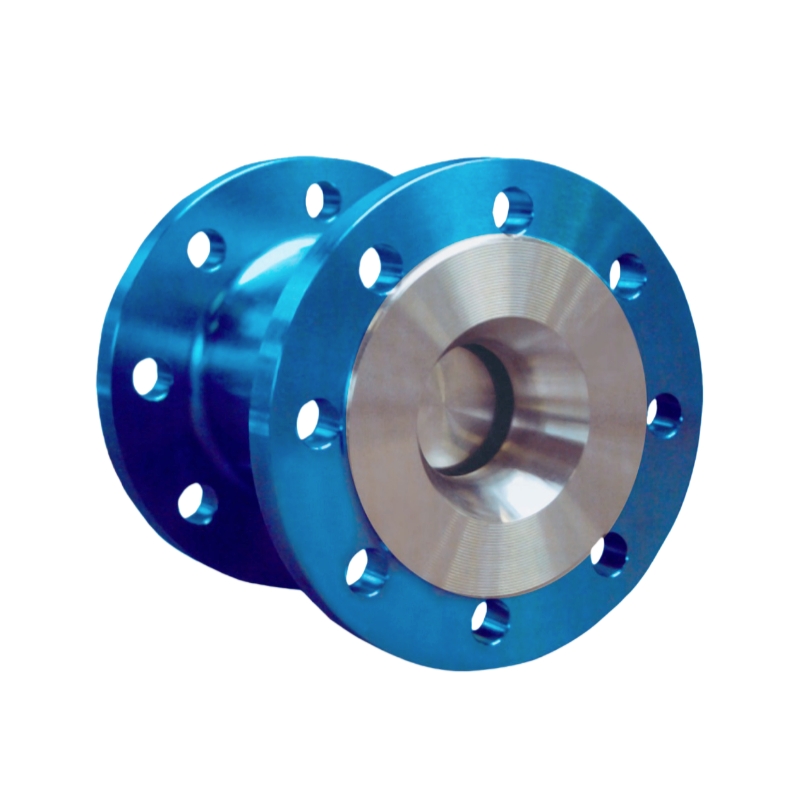

GKV525 축류 체크 밸브는 논슬램 체크 밸브 또는 축류 역류 방지 밸브라고도 하며, 한 방향으로의 흐름을 허용하고 수격 현상이나 압력 서지를 일으킬 수 있는 역류를 방지하도록 설계되었습니다.

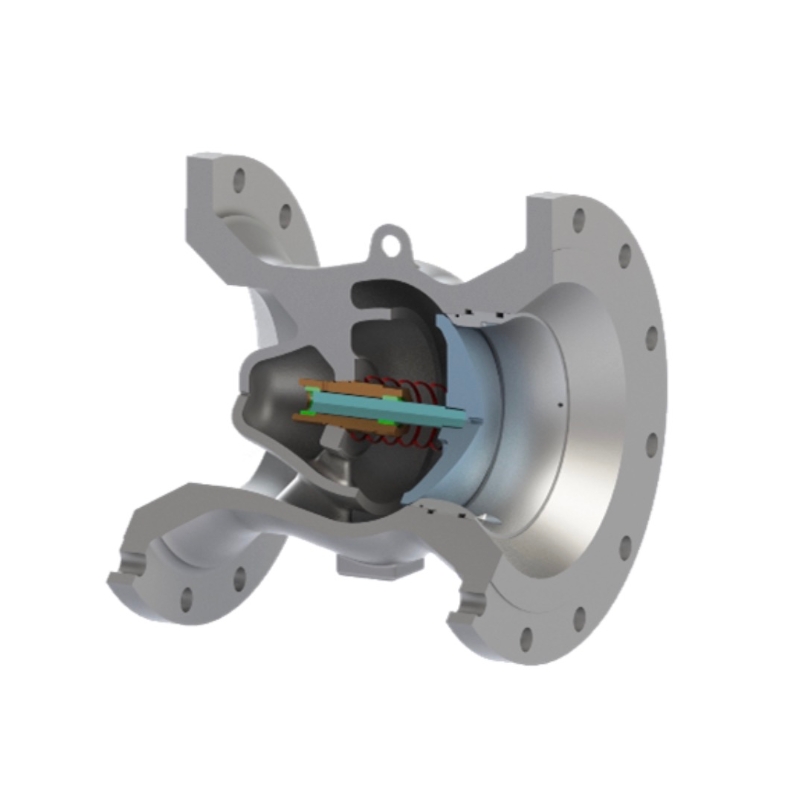

스프링 장착 축 방향 설계는 쾅 닫힘 현상 없이 빠르고 부드럽게 닫히도록 하여 펌프, 압축기 및 파이프라인을 완벽하게 보호합니다. 벤투리 스타일 본체로 설계되어 석유 및 가스, 전력, 화학, 수처리 산업과 같이 까다로운 환경에서 낮은 압력 강하, 높은 신뢰성, 그리고 저소음 작동을 제공합니다.
GEKO 축류 체크 밸브 - 논슬램, 빠른 반응 및 수격 방지
| |
크기 범위 DN25 – DN1200(1인치 – 48인치), 요청 시 더 큰 사이즈도 제공 가능 | 본체 재질 WCB, A350 LF2, CF8/CF8M(304/316), 듀플렉스, 슈퍼 듀플렉스, 하스텔로이, 합금 20, 연성 주철, 단조강 |
온도 범위 -196°C ~ +600°C(재료 및 씰 유형에 따라 다름) | 압력 등급 ANSI/ASME 클래스 150 – 2500, PN10 – PN420 |
흐름 방향 일방향 흐름(역류 방지를 위한 자동 폐쇄) | 좌석 소재 금속 대 금속(SS, Monel, Inconel) 또는 소프트 시트(PTFE, RTFE, PEEK, 엘라스토머) |
디스크 / 폐쇄기 단일 저질량 디스크, 스프링 로드 축 방향 이동, 선택적 하드 페이스 밀봉 표면 | 스프링 및 샤프트 소재 17-7PH, Inconel X-750, 316SS, 합금강, 내식성 및 피로성 |
볼팅 / 패스너 ASTM A193 B7 / B8 / B8M / B16, 서비스 조건에 따른 Inconel 또는 합금강 | 씰링 및 개스킷 온도 및 압력에 따라 흑연, PTFE, 나선형 또는 RTJ 금속 개스킷 |
설계 표준 ASME B16.34, API 6D, ISO 14313, EN 593, API 598, EN 12266-1, ISO 5208 | 검사 및 테스트 API 598 / ISO 5208에 따른 압력, 시트 누출 및 기능 테스트 |
종단 연결 표준 플랜지형: ASME B16.5 / B16.47 / EN 1092 | 디자인 유형 벤추리 설계, 스프링 지원 축 방향 이동, 짧은 스트로크 비슬램 구성 |
특별한 디자인 특징 비슬램 폐쇄, 낮은 압력 강하, 벤추리 흐름 경로, 빠른 응답 시간, 수격 현상 최소화, 유지 보수가 필요 없는 구조 | 선택적 디자인/구조 긴/짧은 패턴, 분리 가능한 내부 부품, 이중 밀봉 구성, 위치 표시기, 댐핑 시스템, 서지 방지 트림 |
작동 방법 완전 자동(스프링 장착 자동 닫힘) | 표면 보호 부식 방지 서비스를 위한 에폭시 코팅, 폴리머 라이닝, 니켈 도금 또는 열 분무(WC-Co) |
적용 가능한 표준 및 인증서 MTC EN10204 3.1 / 3.2, NACE MR0175 / ISO 15156, 제3자 검사(DNV, BV, LR) | 응용 프로그램 석유 및 가스, 석유화학, 발전, 수처리 시스템, 화학 처리, 증기, 압축기 배출, 소방용수관 |
크래킹 압력 조정 가능: 일반적으로 스프링 선택 및 시스템 설계에 따라 0.02~0.5bar | 유지 정기적인 유지 관리가 필요하지 않습니다. 고강도 애플리케이션의 경우 인라인 교체 가능한 내부 부품이 옵션입니다. |
포장 및 배송 부식 방지 오일, 플랜지 보호대, 수출용 목재 상자 또는 팔레트 포장 | 주요 하이라이트 빠른 작동 비슬램 폐쇄, 수격 방지, 낮은 압력 강하, 컴팩트하고 견고한 디자인, 동적 조건에서 높은 신뢰성 |
GEKO GEKO 축류 체크 밸브의 설계 표준:
ASME B16.34 – 압력 및 온도 등급, 재료, 테스트
ASME B16.10 – 밸브 면간 치수
API 598 / EN 12266 / ISO 5208 – 밸브 테스트 및 누출 표준
API 6D / ISO 14313 – 파이프라인 밸브 설계 및 제조
사용 가능한 자료:
탄소강 / 스테인리스강 / 저온강
합금 및 특수강(예: 하스텔로이, 듀플렉스) / 연성주철
단조 또는 주조 구조
끝 연결: 플랜지형(표준)/웨이퍼형 또는 맞대기 용접형(옵션)
일반적인 압력 등급: ANSI 클래스 150 – 2500(PN 10 – PN 420)
크기 범위: DN 50 ~ DN 1200(2인치 ~ 48인치)
제품 특징 – 장점 및 이점
비슬램 디자인
빠르고 부드러운 폐쇄를 통해 수격 현상과 압력 급증을 제거합니다.
축류 및 본체
매우 낮은 압력 강하와 높은 에너지 효율로 최적화된 흐름을 제공합니다.
스프링 로드 디스크 메커니즘
다양한 유량 조건에서 즉각적인 대응과 안정적인 작동을 보장합니다.
컴팩트하고 가벼운 구조
유연한 설치를 위해 긴 패턴이나 짧은 패턴 유형으로 제공됩니다.
금속-금속 좌석
긴 사용 수명, 뛰어난 밀봉성, 유지 보수 불필요를 보장합니다.
높은 신뢰성
다음과 같은 중요한 응용 분야에서 연속 작동을 위해 설계되었습니다.
압축기, 펌프, 터빈.
우수한 유압 성능
균일한 흐름 분포와 최소화된 난류로 탁월한 시스템 안정성을 제공합니다.
부식 및 표면 보호
혹독한 산업 환경에서도 내구성을 갖춘 고급 코팅입니다.
GKV525 축류 체크 밸브는 논슬램 체크 밸브 또는 축류 역류 방지 밸브라고도 하며, 한 방향으로의 흐름을 허용하고 수격 현상이나 압력 서지를 일으킬 수 있는 역류를 방지하도록 설계되었습니다. 스프링 장착 축 방향 설계는 쾅 닫힘 현상 없이 빠르고 부드럽게 닫히도록 하여 펌프, 압축기 및 파이프라인을 완벽하게 보호합니다. 벤투리 스타일 본체로 설계되어 석유 및 가스, 전력, 화학, 수처리 산업과 같이 까다로운 환경에서 낮은 압력 강하, 높은 신뢰성, 그리고 저소음 작동을 제공합니다.
