웰헤드 압력 조절, 가스 분배 네트워크, 분리기 또는 압축기 스테이션에 사용됩니다. 자체 작동 설계로 외부 전원 공급 없이도 안정적인 출구 압력을 제공하며, 상류, 중류 및 하류 유량 제어에 이상적입니다.
작동 조건: 최대 25MPa의 고압, 탄화수소 및 가연성 매체, 실외 무인 작동, 저온 탄소강 또는 NACE 규격 스테인리스강 구조, 압력 서지에 대한 과부하 보호 기능.
무엇을 찾고 계신가요?

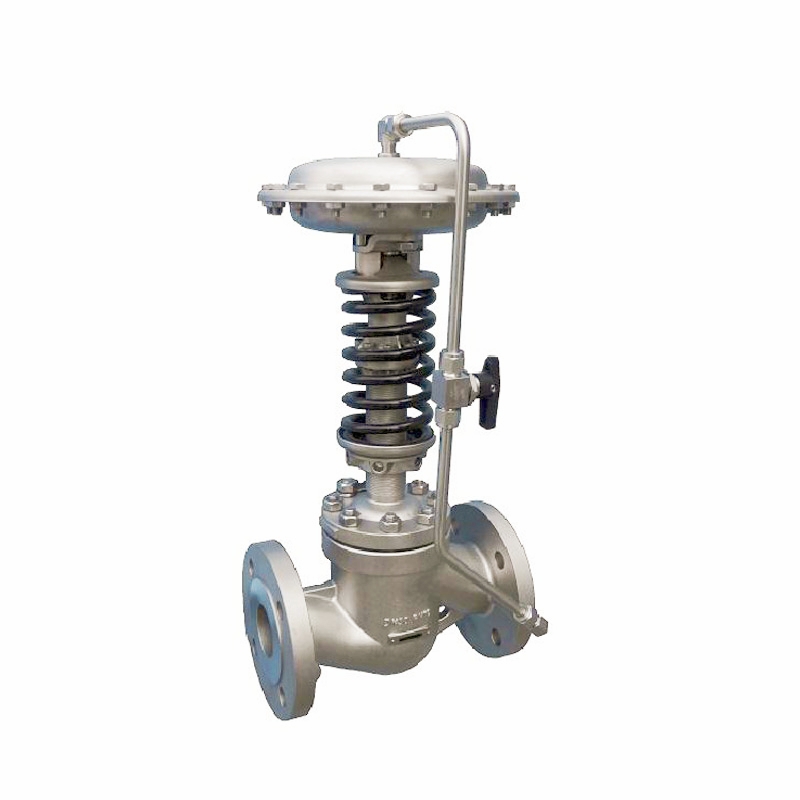

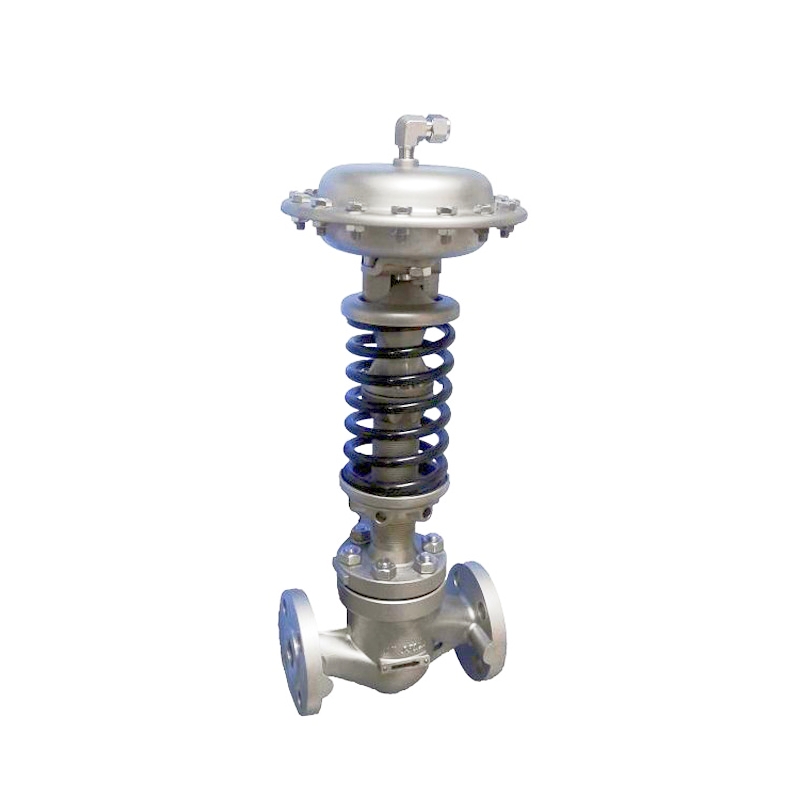

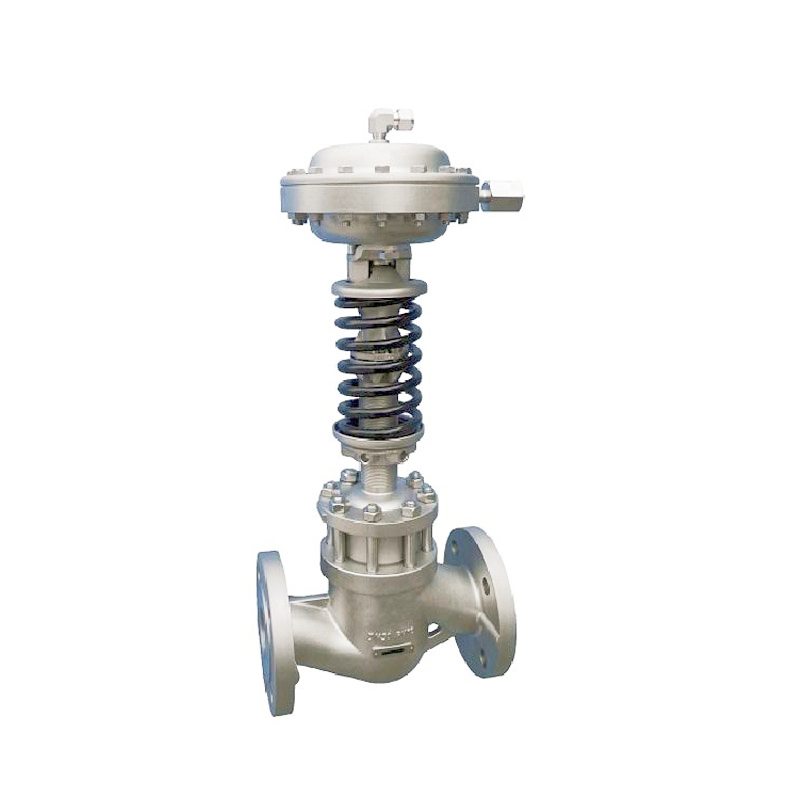

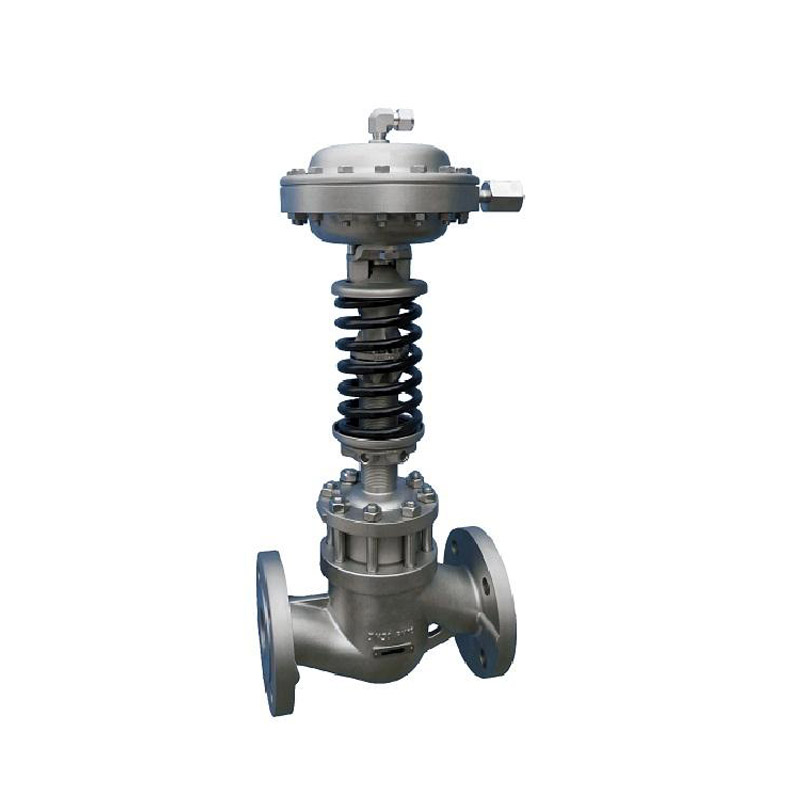

GKSP3000/4000 자체 작동 압력 조절 밸브 스프링 세트는 직접 작동식 범용입니다 압력 조절 밸브다양한 저부식성 가스 및 저점도 액체에 광범위하게 적용할 수 있습니다. 해당 구성을 선택하면 상류 압력 제어 및 하류 압력 제어가 가능합니다. 최소 제어 압력은 3KPa, 최대 제어 압력은 3600KPa이며, 최소 작동 온도는 -48℃, 최대 작동 온도는 300℃입니다.
GKV3000/4000 산업용 제어 밸브 - 고정밀, 긴 수명 및 안정적인 압력 제어
| |
크기 범위 1/2" – 8"(DN15 – DN200), 사용자 정의 크기 사용 가능 | 차체 및 보닛 소재 탄소강: ASTM A216 Gr. WCC |
온도 범위 NBR: -29°C ~ +82°C | 스템/샤프트 소재 탄소강 본체: 17-4 PH SS
|
작동 압력 최대 725psi(50bar), ANSI 클래스 150, 300, 600(B16.34 기준)
| 시트 및 씰 하드 시트: 표준 금속 밀봉 |
패킹 및 글랜드 PTFE/Kevlar(285K 석면 없음), GRAFOIL 선택 가능 | 트림/플러그 재료 316 SS, Stellite #6, 하드페이스 시트 옵션 |
액추에이터 호환성 다이어프램 또는 벨로우즈 유형, 변조 또는 온오프 | 흐름 방향 열기 위한 흐름 또는 닫기 위한 흐름 |
특수/선택 자료 Nitronic 50, 구리 없는 합금, NACE 규격 재료 | 종단 연결 표준 플랜지: ANSI 150, 300, 600; 용접 끝 SW/BW; 웨이퍼 |
설계 표준 ANSI B16.34, ANSI B16.47, API 598, IEC 534, GB/T 12237 | 응용 프로그램 산업, 화학 및 고온 유체 제어 시스템 |
안전 기능 폭발 방지 스템, 백업 벨로우즈 씰, 과부하 보호, 산소 청정 및 오일 프리 옵션 | 트림 유형 및 유량 용량 단일 좌석 또는 케이지 유형 플러그; 테이블당 정격 Cv 값; 선형, 동일 % 또는 빠른 개방 |
의 특성GKSP3000/4000 자체 작동 압력 조절 밸브
간편한 조립 – 모듈형 설계로 빠른 변환이 가능합니다.
최소한의 부품 교체로 상류 및 하류 압력 제어
다양한 압력과 온도 범위를 포괄합니다.
과부하 안전 – 과부하 보호 메커니즘이 장착되어 있습니다.
밸브는 수십 배 또는 그 이상의 압력을 안전하게 견딜 수 있습니다.
설정된 범위보다 높아 극한 상황에서도 안전성을 보장합니다.
신뢰할 수 있는 밀봉 – 백업 씰링 링과 결합된 긴 벨로우즈 스템
뛰어난 스템 밀봉 성능을 보장합니다.
높은 정확도 – 낮은 마찰 벨로우즈 설계와 최적화된 스프링 액추에이터 시스템은 모든 작동 압력에서 높은 제어 정밀도를 제공합니다.
낮은 누설 – 싱글 시트 밸브는 누출을 최소화하고, 소프트 시트 버전은 완벽한 차단을 달성하여 안정적인 압력 유지를 실현합니다.
균형 잡힌 플러그 디자인 – O-링 균형 구조는 압력 차이 효과를 최소화하여 안정성과 제어 정확도를 향상시킵니다.
GKV3000/4000 자체 작동 압력 조절 밸브의 독특한 디자인
유연한 압력 제어를 위한 모듈식 설계
범용 모듈형 구조로 최소한의 부품 교체로 상류 및 하류 압력 조절이 가능하며, 광범위한 압력과 온도를 포괄합니다.
안전 및 과부하 보호
기존의 자체 작동 조절기와 달리 이 밸브는 최대 범위보다 몇 배 높은 압력을 안전하게 견딜 수 있는 과부하 보호 메커니즘을 갖추고 있습니다.
신뢰할 수 있는 벨로우즈 스템 밀봉
백업 씰이 장착된 긴 벨로우즈 스템은 까다로운 조건에서도 누출을 최소화하고 안정적인 작동을 보장합니다.
낮은 마찰 및 높은 정확도
최적화된 스프링과 액추에이터 설계는 마찰이 적은 벨로우즈 스템과 결합되어 정밀한 압력 제어를 제공합니다.
꽉 닫힘
단일 시트 소프트 시트 플러그는 최소한의 누출과 완전한 유체 차단을 보장하여 시스템 압력을 안정적으로 유지합니다.
GKV-225V 포트(V-볼 타입) 로터리 컨트롤 밸브 누출이 없는 장점을 결합합니다 6등급 버블 밀봉 볼 밸브 높은 조절성 제어 밸브의 경우 다양한 제어 밸브 응용 분야에 적합하며 뛰어난 유량 제어, 낮은 압력 강하, 빠른 응답을 달성합니다.모두V-볼 컨트롤 밸브API 607, ATEX, NACE MR0175, PED, SIL을 포함한 다양한 산업 표준과 인증을 준수하여 신뢰성과 국제 표준 준수를 보장합니다.
더 읽어보기
그만큼 GKV1800C 공압 싱글 시트 조절 밸브 공압 액추에이터를 통해 밸브 코어의 선형 변위를 구동하여 파이프라인 내 유체의 유량, 압력 또는 온도를 정확하게 조절하는 고정밀 공정 제어 밸브입니다. 단일 시트 밸브 바디 구조(단일 밀봉 표면) 설계와 탑 가이드 또는 케이지 가이드 시스템, 높은 압력 차이 조건에서 안정성과 밀봉을 보장하고 연속 규제 요구 사항에 적응합니다. 액체, 기체, 증기와 같은 가혹한 매체, 화학, 석유, 전력 등의 산업에서 자동화 제어 시스템에 널리 사용되어 공정 매개변수의 밀리미터 수준 제어를 달성합니다.
더 읽어보기
GKV16N GKV18C GKV16H 시리즈 지능형 전기 제어 밸브 고정밀 전기 액추에이터와 지능형 제어 모듈을 통합하고, 경화 밀봉 및 내식성 밸브 바디를 채택하여 화학, 에너지, 제약 및 기타 분야에서 널리 사용됩니다.
더 읽어보기
GKV200/220 3방향 조절 밸브 와이어 압연기의 냉각 스프레이 라인에서 매우 짧은 온/오프 사이클을 위해 3방향 온/오프 제어 밸브를 개발했습니다. 이 밸브는 이미 수년간 이러한 가혹한 조건에서도 탁월한 성능을 발휘하며 긴 수명을 보장합니다.
더 읽어보기
GKSP3000/4000 자체 작동 압력 조절 밸브 스프링 세트는 직접 작동식 범용입니다 압력 조절 밸브다양한 저부식성 가스 및 저점도 액체에 광범위하게 적용할 수 있습니다. 해당 구성을 선택하면 상류 압력 제어 및 하류 압력 제어가 가능합니다. 최소 제어 압력은 3KPa, 최대 제어 압력은 3600KPa이며, 최소 작동 온도는 -48℃, 최대 작동 온도는 300℃입니다.
더 읽어보기
GKSP429 내부 설정 자체 작동 마이크로 압력 레귤레이터 스프링 세트는 직접 작동입니다 마이크로 압력 조절 밸브 고압 가스의 압력을 조절하고 줄일 수 있습니다. 매우 낮은 압력, 포스트 밸브 제어에만 사용됩니다. 다음에 적합합니다. 미세 압력 제어 다양한 가스, 특히 미세 압력용 질소 밀봉 시스템. 최소 제어 압력은 0.3KPa, 최대 제어 압력은 15KPa, 최소 작동 온도는 -48℃, 최대 작동 온도는 120℃입니다.
더 읽어보기
GKSP6000 자체 작동 저압 릴리프 밸브 스프링 세팅 방식의 직동식 범용 압력 조절기입니다. 상류 및 하류 압력 제어최저 제어 압력은 5KPa이고 최고 제어 압력은 120KPa입니다. 최저 작동 온도는 -35℃이고 최고 작동 온도는 120℃입니다. 높은 감도: 낮은 스프링 강성과 특수 설계된 다이어프램은 정밀한 압력 제어와 빠른 반응을 보장합니다.과압 보호: 액추에이터에는 매우 높은 압력을 견딜 수 있는 안전 장치가 장착되어 있어 신뢰성이 향상됩니다.낮은 차압 작동: 파일럿 작동 설계로 개방 시 입구 압력 차이가 1.5psi에 불과해 최소한의 압력 강하 조건에서도 안정적인 작동이 가능합니다.
더 읽어보기
GEKO 각도 제어 밸브GKV3500(PN 16 - 250) 및 GKV3800(PN 16 - 400) 시리즈는 검증된 GEKO 밸브 모듈형 부품 시스템의 일부입니다. 까다로운 작업 조건이나 음파 관련 응용 분야의 경우, 유체 흐름이 90°로 한 번만 회전하기 때문에 앵귤러 밸브를 사용하는 것이 좋습니다. 싱글 또는 더블 좌석 밸브.
더 읽어보기
