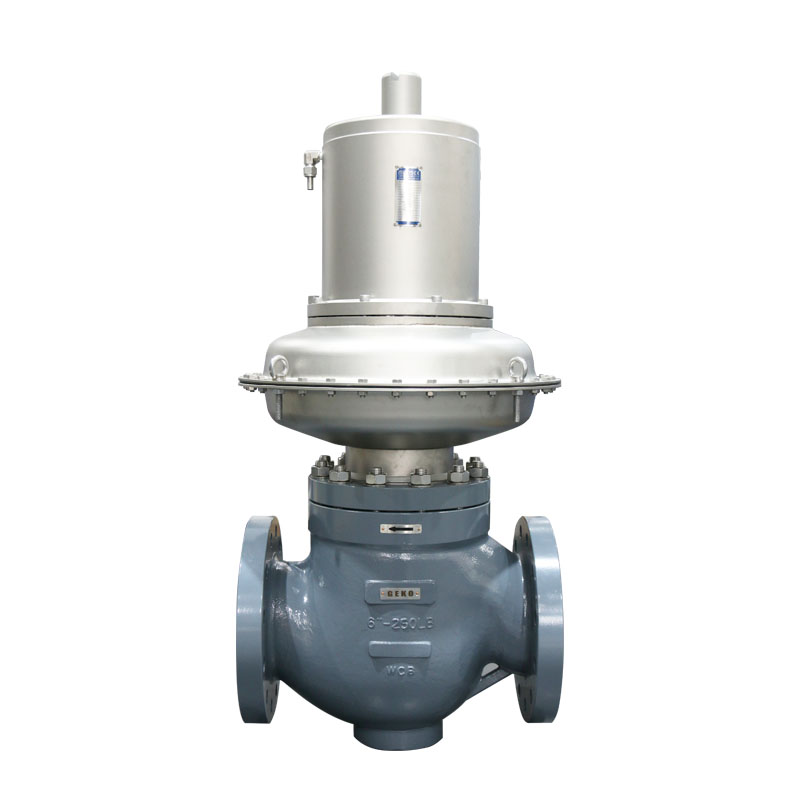

GKSP6000 자체 작동 저압 릴리프 밸브 스프링 세팅 방식의 직동식 범용 압력 조절기입니다. 상류 및 하류 압력 제어최저 제어 압력은 5KPa이고 최고 제어 압력은 120KPa입니다. 최저 작동 온도는 -35℃이고 최고 작동 온도는 120℃입니다.
높은 감도: 낮은 스프링 강성과 특수 설계된 다이어프램은 정밀한 압력 제어와 빠른 반응을 보장합니다.
과압 보호: 액추에이터에는 매우 높은 압력을 견딜 수 있는 안전 장치가 장착되어 있어 신뢰성이 향상됩니다.
낮은 차압 작동: 파일럿 작동 설계로 개방 시 입구 압력 차이가 1.5psi에 불과해 최소한의 압력 강하 조건에서도 안정적인 작동이 가능합니다.

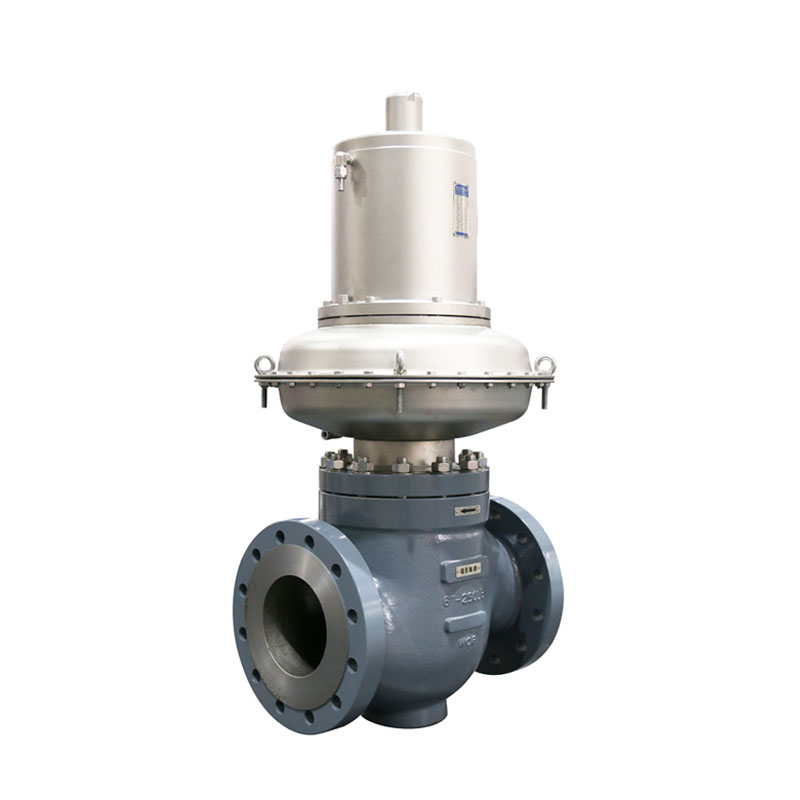

GKSP6000 자체 작동 케이지형 압력 조절 밸브
| |
크기 범위 NPS 1/2" ~ 12", DN15 ~ DN 300 | 차체 재질 연성 주철, 탄소강, 스테인리스강 |
작동 압력 클래스 150~2500, PN10~420 | 줄기 재료 17-4PH, 스테인리스 스틸 |
디스크 재료 SS304, SS316, 스테인리스 스틸 | 좌석 소재 스테인리스 스틸 |
바디 스타일 플랜지 | 설계 표준 DIN EN/ASME/API |
시트 소재 온도 범위 선택에 따라 결정 | 테스트 표준 API 598 |
포장 최대 온도 선택에 따라 결정 | 액추에이터 옵션 핸드휠, 공압 |
대면 제조업체 표준
| 응용 프로그램 폐수, 일반 산업, 화학, 광업, 식음료, 펄프 및 제지 |

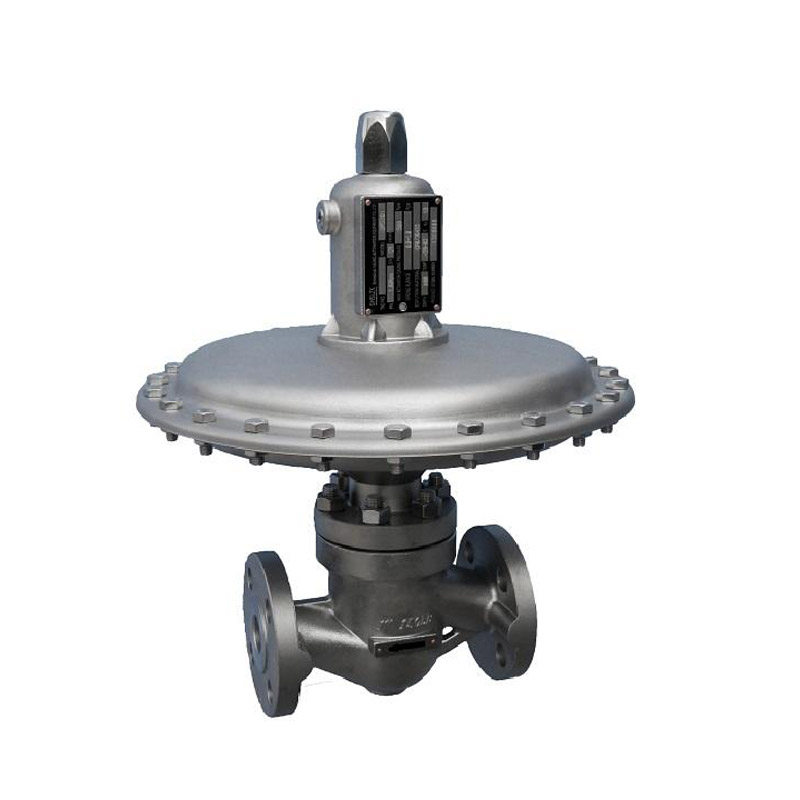

GKSP6000 자체 작동 단일 시트 압력 조절 밸브
신체 크기 : DN40(1½"), DN50(2"), DN65(2½"), DN80(3"),
DN100(4인치), DN150(6인치), DN200(8인치)
유량 계수(KV 값):
밸브 크기(DN) | 40 | 50 | 65 | 80 | 100 | 150 | 200 |
KV 값 | 22 | 40 | 58 | 90 | 145 | 280 | 480 |
KV 값을 선택할 때 밸브 개방도를 고려해야 합니다.
70%를 초과해서는 안 됩니다. 이상적인 개도 범위는 10~60%입니다.
압력 등급: PN16, PN40, PN64; ANSI 150LB, ANSI 300LB; 사용자 정의 가능
피드백 인터페이스: 10mm 압축 커넥터가 있는 ZG1/4" (표준),
10mm 용접 끝 커넥터(옵션)
압력 측정 방법: 밸브 플랜지 또는 외부
누설 등급: 4등급
작동 온도 (앉아서):
NBR: -29℃ ~ 82℃ / FKM: -8℃ ~ 120℃ / EPDM: -35℃ ~ 115℃
폐회 수업: <규제 범위 상한의 15%
흐름 특성: 켜짐-꺼짐
규제 범위: 5~15KPa, 10~35KPa, 20~80KPa, 50~120KPa
GKSP6000의 독특한 디자인 자체 작동 압력 조절기
컴팩트한 구조 – 내장된 스프링 디자인으로 밸브가 더욱 컴팩트해졌습니다.
내부 구성 요소의 보호가 개선되었습니다.
포장 디자인 없음 – 마찰 저항을 제거하여 높은 감도를 보장합니다.
잠재적인 누출 지점을 줄이는 동시에 압력을 제어합니다.
편리한 모듈형 조합 – 표준화된 모듈형 설계로 간편한 변환이 가능합니다.
상류 및 하류 압력 제어 사이, 그리고 다양한 범위와
극소수의 부품만 교체하여 온도를 낮출 수 있습니다.
과부하 안전 – 내장된 보호 메커니즘은 과부하 압력을 안전하게 견뎌냅니다.
상한 규제 한도보다 몇 배 더 높아서 레귤레이터 손상을 방지합니다.
극한의 조건.
간편한 압력 조절 – 나사식 조절장치로 빠르고 편리하게 조절이 가능합니다.
정확한 압력 설정.
강한 적응력 – 다양한 액추에이터 유형, 밸브 플러그 구조 및 엘라스토머
다양한 매체와 온도 조건에 맞는 재료를 사용할 수 있습니다.
밸런스드 밸브 플러그 – O-링 밸런스 플러그는 차압의 영향을 최소화합니다.
스템 힘을 가해 정확성과 압력 저항성을 보장합니다.
낮은 누설 – 소프트 시트 플러그 설계로 완벽한 차단 및 유지 압력 작동이 가능합니다.
내구성이 뛰어난 스테인리스 액추에이터 – 고강도, 내식성, 긴 수명을 위해 스테인리스 강판으로 만든 액추에이터입니다.
쉬운 유지 관리 – 상단 장착 푸시다운 디자인으로 검사 및 유지 관리가 가능합니다.
밸브 본체를 제거하거나 특수 도구를 사용하여 보닛 중앙 정렬을 쉽게 수행할 수 있습니다.
재조립; 내부 부품은 장기간 작동 후에도 원활하게 분리할 수 있을 만큼 충분한 여유 공간을 가지고 있습니다.
