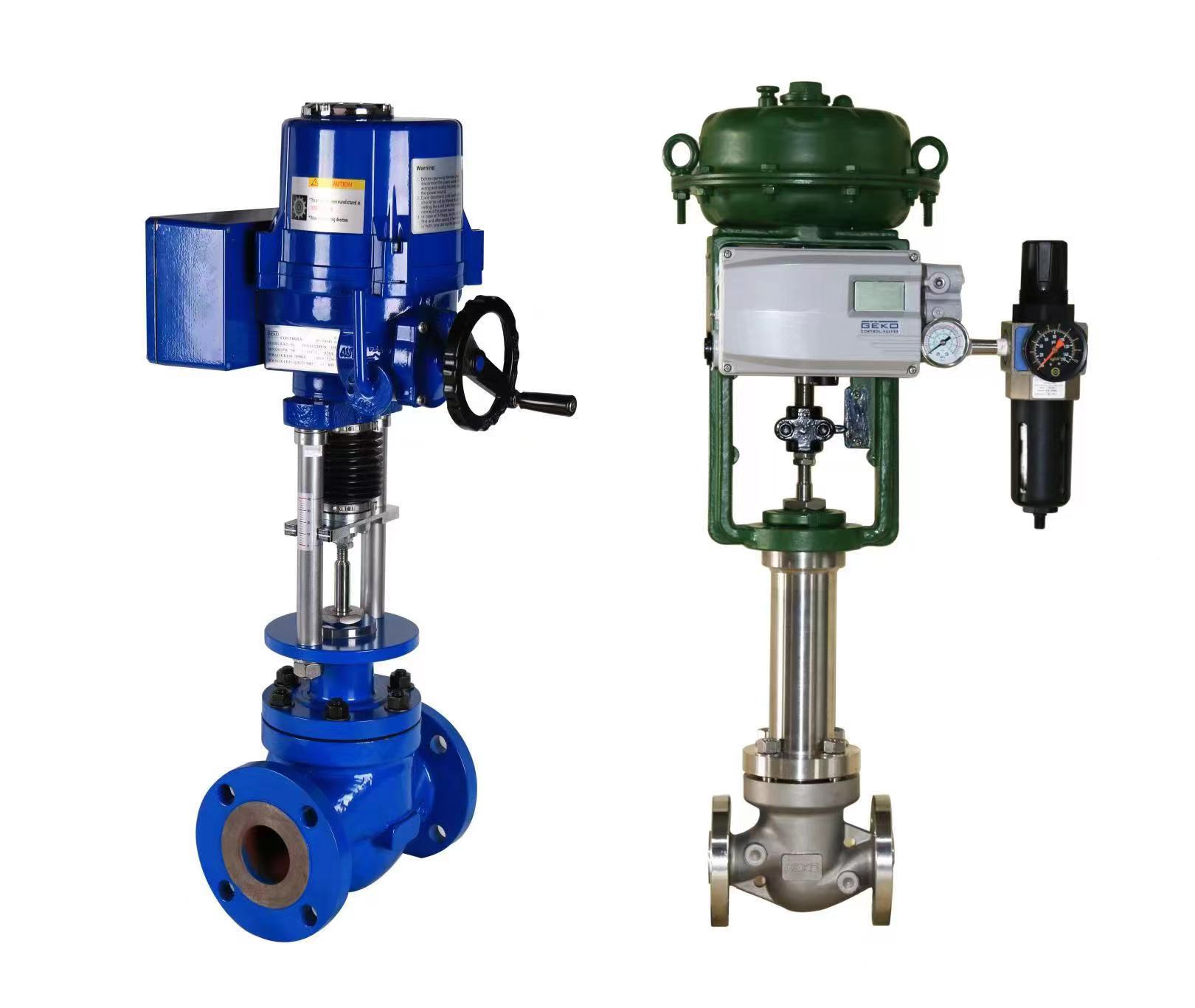

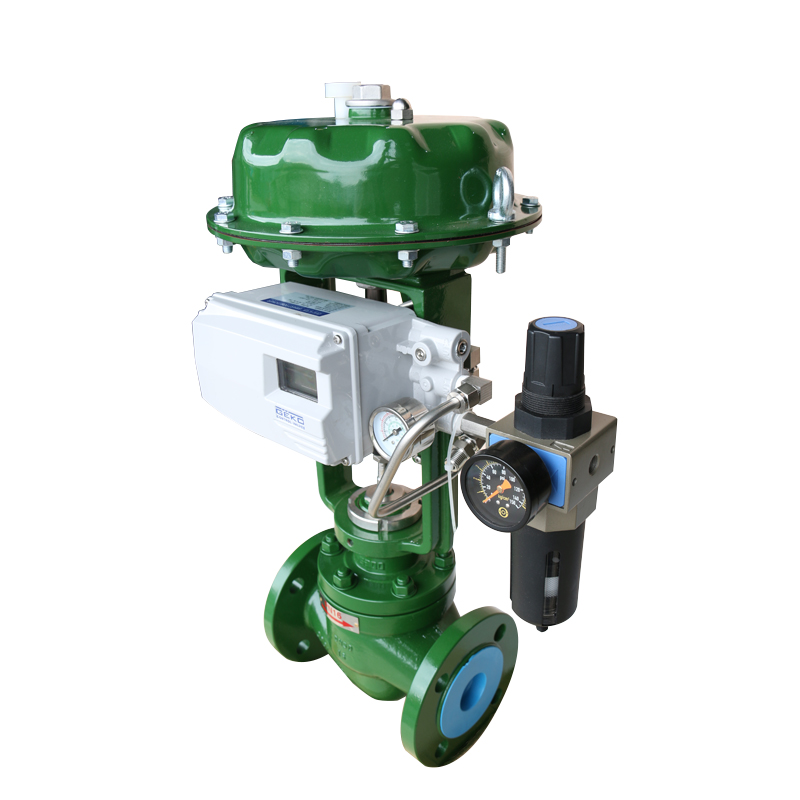

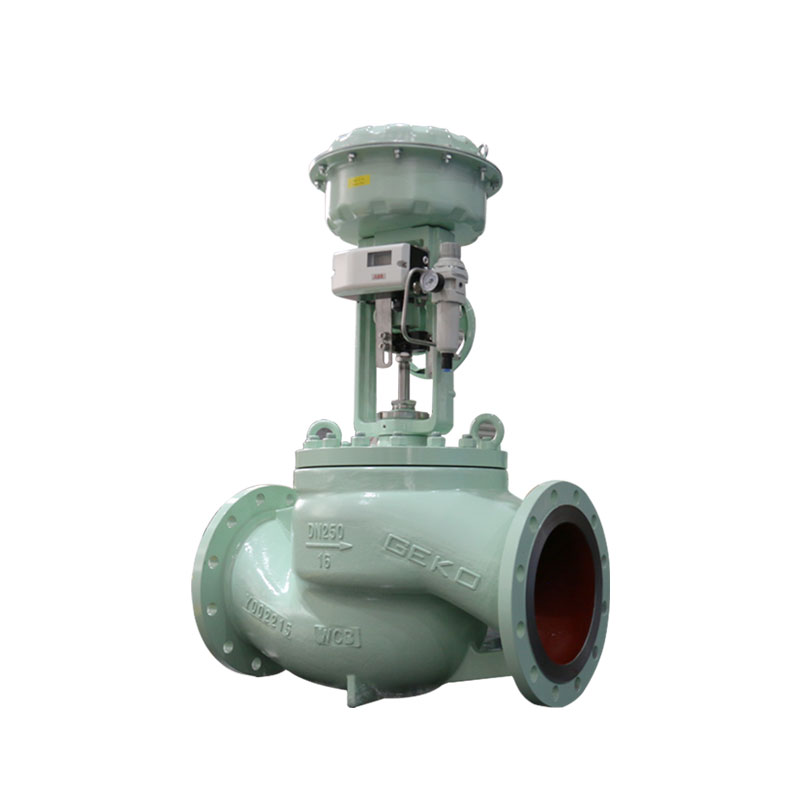

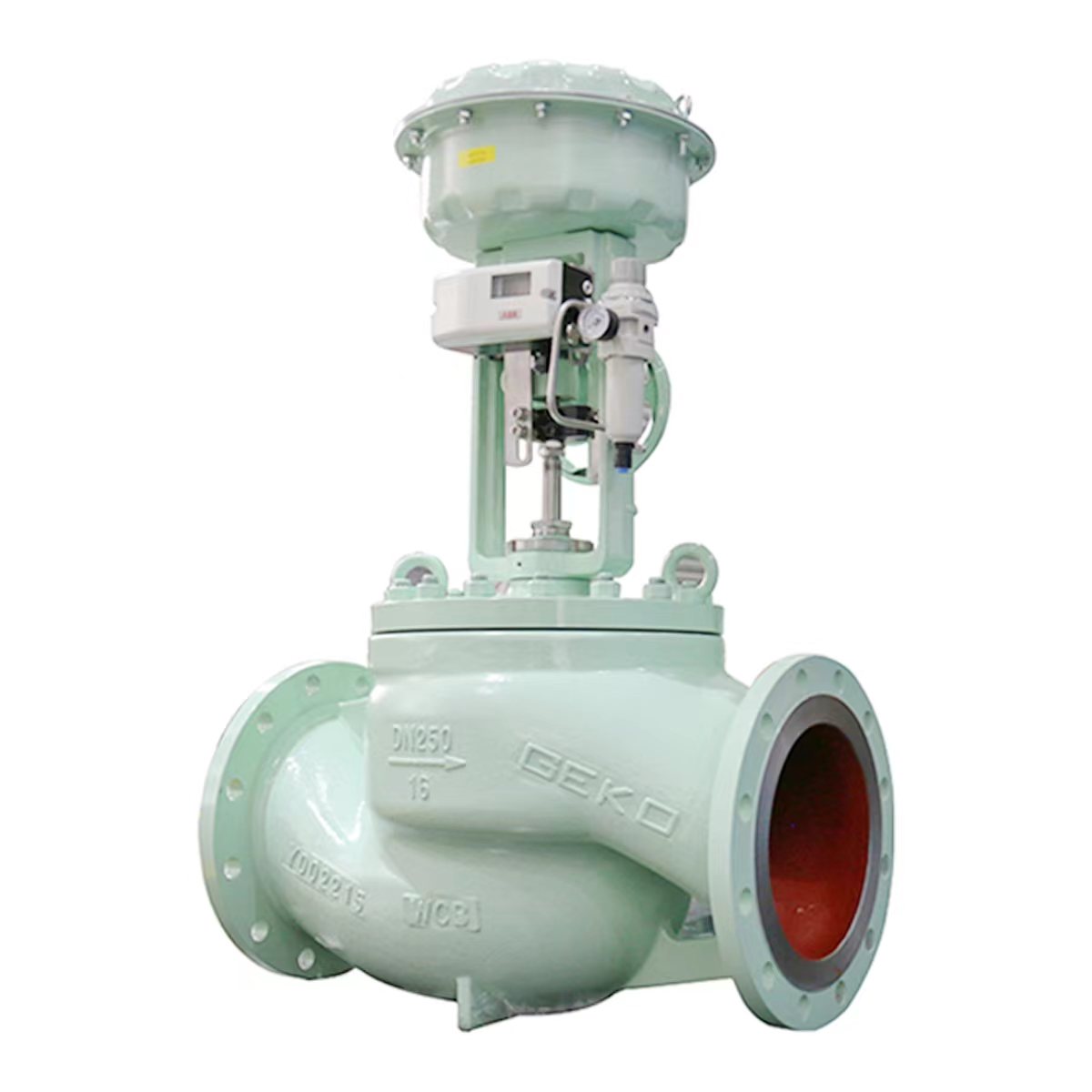

그만큼 GKV1800C 공압 싱글 시트 조절 밸브 공압 액추에이터를 통해 밸브 코어의 선형 변위를 구동하여 파이프라인 내 유체의 유량, 압력 또는 온도를 정확하게 조절하는 고정밀 공정 제어 밸브입니다. 단일 시트 밸브 바디 구조(단일 밀봉 표면) 설계와 탑 가이드 또는 케이지 가이드 시스템, 높은 압력 차이 조건에서 안정성과 밀봉을 보장하고 연속 규제 요구 사항에 적응합니다. 액체, 기체, 증기와 같은 가혹한 매체, 화학, 석유, 전력 등의 산업에서 자동화 제어 시스템에 널리 사용되어 공정 매개변수의 밀리미터 수준 제어를 달성합니다.
GEKO 제어 밸브 - 기술 사양(GKV18C / GKV16N / GKV6H)
| |
시리즈 및 크기 GKV18C: DN15–100(½"–4") | 압력 등급 GKV18C / GKV16N: PN10–63 / ANSI 클래스 150–600
|
본체 재질(EN) 1.0619 GP240GH (-10℃ ~ 400℃) | 차체 재료(ASTM) A216 WCB (-29℃ ~ 425℃)
|
보닛 ≤DN65: 1.4408 (A351 CF8M) | 플러그 특성 표준: 동일 백분율 / 선형 |
범위성 50:1 | 더블 가이드 옵션: DN40–DN600, Kvs > 25용 통합 바닥 가이드 |
좌석 누출 금속 씰: 클래스 IV (<0.01% Kvs), 선택 사항 Class V | 벨로우즈 씰 이중벽, 1.4571 또는 선택 사항인 Hastelloy |
히팅 재킷 연결 DN15 또는 DN25, PN40(1인치 ANSI 300) | 주요 특징 고정밀 내부 부품, 빠른 교체 시트 시스템 |
특징:
- 고정밀 조정 성능
선형/동일 비율 유량 특성: 밸브 코어는 포물선형 또는 오리피스 플레이트 디자인을 채택하여 조정 정확도가 ≤± 1%이고 조정 가능 비율이 50:1입니다.
빠른 응답: 로케이터(옵션으로 지능형 유형 제공)가 있는 공압 액추에이터(단동/이중 동작), 응답 시간 ≤ 3초, 4-20mA, HART 및 기타 신호 피드백을 지원하며 DCS/PLC 시스템 통합과 호환됩니다.
- 높은 압력 차이와 혹독한 작업 환경에 적응 가능.
싱글 시트 씰링 구조: 밸브 코어와 시트가 밀착되어 누출 수준이 Class V(ANSI/FCI 70-2)이고 압력 차이가 ≤ PN50(Class 300)입니다.
온도 및 내식성: 밸브 본체 재질은 304/316 스테인리스 스틸, 하스텔로이(C276), 모넬(400) 중에서 선택할 수 있으며, -196℃~550℃의 온도 저항성과 강산, 강알칼리 및 부식성 매체에 대한 저항성을 갖추고 있습니다.
모든 디테일의 완벽함
- 강력한 액추에이터
GEKO 812 시리즈 공압식 멀티 스프링 액추에이터는 빠른 스트로크 시간, 일정한 체결력, 그리고 비용 효율적인 성능을 제공합니다. 다양한 크기로 제공되며, 견고하고 방폭형 작동을 보장합니다. 전기식 및 전기 유압식 액추에이터도 옵션으로 제공됩니다.

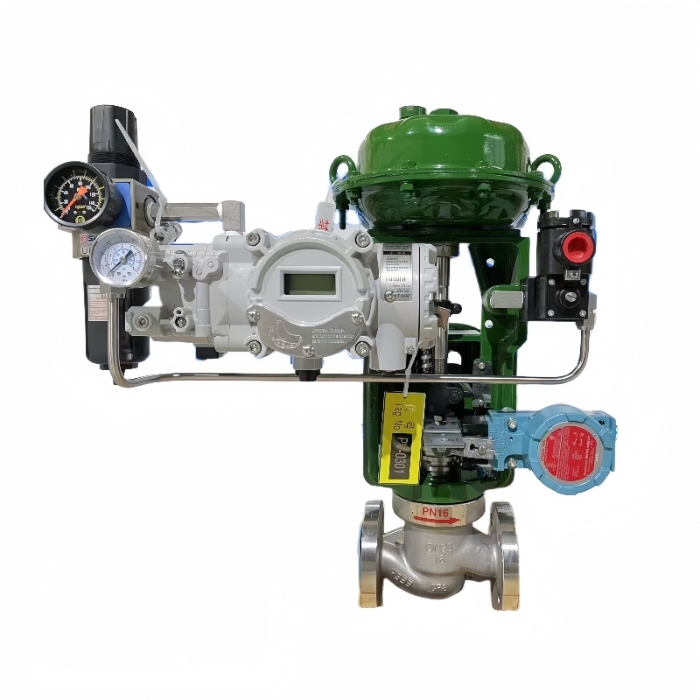

- 다기능 포지셔너
GEKO 디지털 포지셔너는 4~20mA, HART, Profibus(PA), Foundation Fieldbus를 지원하여 양방향 통신 및 간편한 매개변수 설정이 가능합니다. VDI/VDE 3847을 준수하며, 아날로그 버전도 옵션으로 제공됩니다.
- 신뢰할 수 있는 스템 씰
스터핑 박스부터 벨로즈 씰링까지, GEKO는 다양한 유체, 압력 및 온도에서 뛰어난 누수 방지 성능을 보장합니다. 최적화된 설계로 마찰, 부식 및 배출을 최소화합니다.
- 고정형 하우징 씰
견고한 하우징/보닛 연결부는 조립 오류와 측면 힘을 방지하여 밀폐성이 뛰어나고 안정적으로 작동합니다.

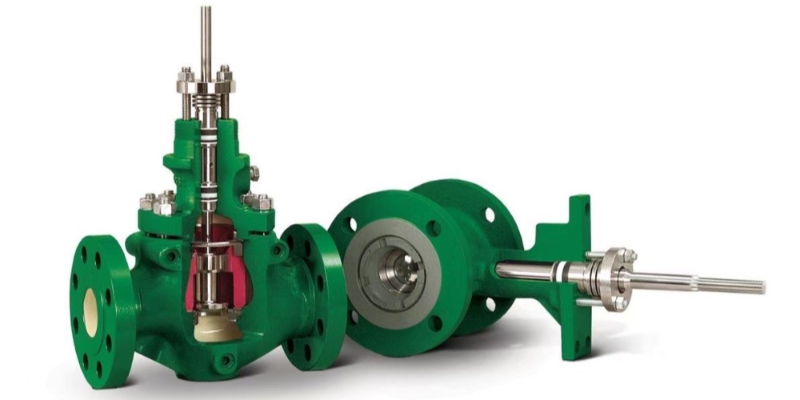

- 고정밀 내부 부품
GEKO 밸브는 최적화된 폐쇄 부재와 시트, 고급 소재, 그리고 신속한 시트 교체 시스템을 갖추고 있습니다. 금속, 압축성 또는 대칭형 시트 링 옵션이 제공되며, 연마성 매체를 위한 세라믹 버전도 제공됩니다.
GEKO 제어 밸브 – 혁신 및 이점
| |
PTFE 소프트 씰과 금속 2차 씰이 있는 특허받은 밸브 시트
| ✔ 완벽한 좌석 조임 |
다양한 소재로 제작된 시트링
| ✔ 자체 중심화로 인한 재현 가능한 좌석 조임 |
정밀 밀봉 요소가 있는 PTFE V-링 패킹
| ✔ 안전하고 밀폐된 밀봉 |
시트 링 및 플러그를 위한 빠른 교환 시스템 | ✔ 특수 도구 없이 유지 관리 가능 |
모든 응용 분야에 최적화된 다양한 밸브 트림
| ✔ 높은 제어 품질로 최대 프로세스 유연성 제공 |
스테인리스 스틸 스터핑 박스 영역 | ✔ 전기화학적 부식 없음 |
유량 최적화 밸브 하우징
| ✔ 높은 유량 계수 |
8. 컴팩트하고 견고한 디자인
| ✔ 필요한 최소 장착 공간 |
반응솥 온도/압력 제어, 증류탑 공급 비율 조정, 산-염기 pH 조절.
웰헤드 조절, 파이프라인 압력 안정화, LNG 저장 탱크 온도 관리.
보일러 급수 조절, 증기 터빈 부하 제어, 폐열 회수 시스템.
멸균액 투여량 및 비율 제어, 발효 탱크 매개변수 조절, 3A 위생 규정 준수.
SCR/SNCR 환원제 투여, 폐수 처리 화학 물질 주입 시스템.
