증기 터빈 운전 시스템에서 VV 밸브, BDV 밸브, RFV 밸브는 모두 보조 보호 및 시동 제어 밸브입니다. 이름이 비슷하고 기능이 매우 유사하여 현장 작업자들이 개념 혼동, 기능 오판, 조작 오류를 범하기 쉽습니다. 본 논문은 터빈 설계 원칙, 발전기 시동-정지 로직, 현장 운전 표준을 바탕으로 이 세 가지 밸브의 핵심 정의, 구조 원리, 연동 논리, 작동 요구사항, 주요 차이점을 체계적으로 설명하여 운전, 유지보수, 시운전 및 정비에 필요한 전문적인 기술 참고 자료를 제공합니다. GEKO 밸브는 고정밀 공압 제어 기술과 엄격한 산업 검증을 통해 이러한 핵심 밸브의 제조 및 시스템 통합 분야에서 신뢰받는 브랜드로 자리매김했습니다.

I. 핵심 밸브의 정의 및 구조적 작동 원리

(i) VV 밸브 (벤트 밸브 - 고압 배기 벤트 밸브)

고압(HP) 배기 배관에 설치된 이 특수 벤트 및 압력 릴리프 밸브는 응축기와 드레인 플래시 탱크로 직접 연결됩니다. 주로 중압(IP) 시동 장치에 사용되어 저부하 또는 증기 유입 없음 조건에서 고압 실린더의 풍화 과열 문제를 해결하는 동시에 트립 후 신속한 압력 릴리프를 제공하여 과속을 방지합니다.

중압(IP) 시동 또는 저부하 운전 중에는 고압(HP) 실린더로 유입되는 증기가 거의 없거나 전혀 없으며, 고압 배기 역류 방지 밸브는 닫힌 상태로 유지됩니다. 고압 실린더 내부의 블레이드는 공기 마찰(풍력)로 인해 상당한 열을 발생시키는데, 이는 고압 블레이드와 케이싱의 과열 손상을 쉽게 유발할 수 있습니다. 터빈 정지 후에는 고압 실린더에 남아 있는 잔류 증기가 고압-중압 축 밀봉부를 통해 진공 상태의 중압 실린더로 누출되어 로터 과속 위험을 초래할 수 있습니다. VV 밸브는 이러한 위험을 방지하기 위해 고압 실린더에서 잔류 증기를 신속하게 배출합니다.

이 제품은 공기 공급 장치, 실린더, 스프링 어셈블리 및 솔레노이드 밸브로 구성된 공압식 개폐 방식을 채택하고 있습니다. GEKO Valves는 이 제품에 최적화된 고온 스프링 어셈블리와 저마찰 실린더를 적용하여 공기 공급 중단 시에도 안정적인 밸브 개방을 보장하며, 솔레노이드 밸브 응답 시간은 0.5초 이하로 풍압 과열 방지 기능을 크게 향상시켰습니다.

(ii) BDV 밸브(파손 배수 밸브 - 터빈 비상 배수 밸브)

이 밸브는 HP-IP 복합 터빈용으로 특별히 설계된 비상 압력 방출 보호 밸브로, HP-IP 축 밀봉 잔류 증기 배출 밸브라고도 합니다. 주요 기능은 발전기 부하 차단 또는 트립 상황에서 축 밀봉부를 통해 누출되는 증기를 신속하게 배출하여 터빈 과속 위험을 제거하는 것입니다.

고압-중압(HP-IP) 복합 장치의 부하 차단 또는 비상 트립 시, 고압 실린더와 고압 입구 배관에 남아 있는 잔류 증기가 HP-IP 축 밀봉 틈새를 통해 중압 및 저압(LP) 실린더로 누출되어 로터에 추가적인 구동력을 발생시킬 수 있습니다. 밀봉 이빨이 마모되거나 틈새가 커지면 누출되는 증기량이 증가하여 과속 위험이 크게 높아집니다. BDV 밸브는 이러한 축 밀봉 틈새의 잔류 증기를 응축기로 직접 보내 압력을 신속하게 해제하고 과속 경로를 완전히 차단합니다.

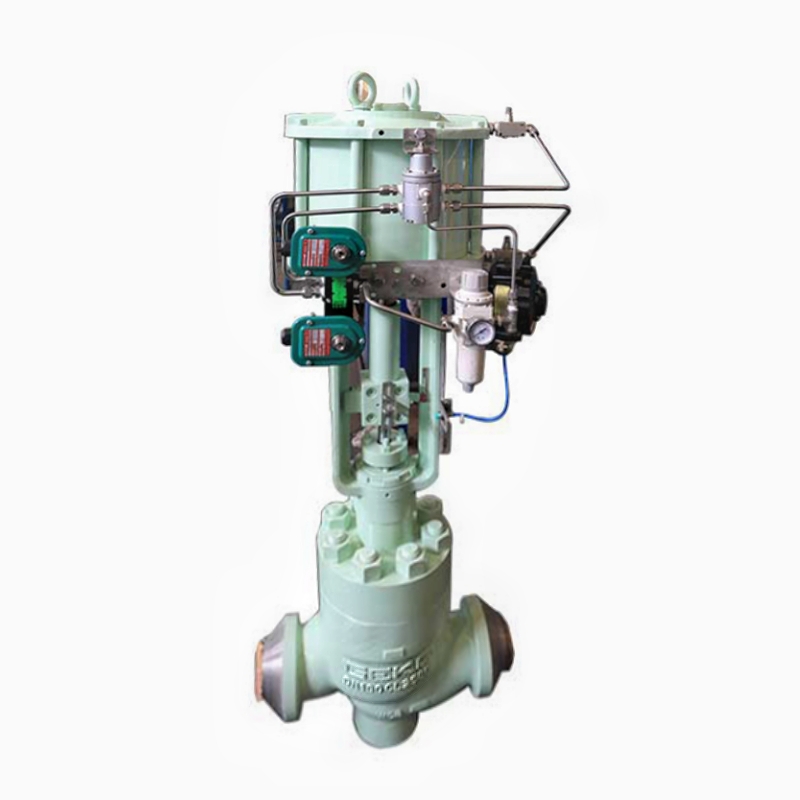

이 제품은 IP 제어 밸브 오일 서보의 스트로크 신호에 의해 제어되는 전자기-공압 연동 구조를 사용합니다. GEKO Valves의 BDV 제품은 신뢰성이 매우 높은 공압 제어 회로를 갖춘 이중 솔레노이드 밸브 설계를 채택하여 오일 서보 스트로크 신호 발생 후 0.3초 이내에 완전 스트로크 동작을 구현함으로써 과속 사고의 확산을 효과적으로 방지합니다.

(iii) RFV 밸브(재가열 예열 밸브 - 고압 실린더 역가열 밸브)

냉간 시동용 전용 예열 제어 밸브는 냉간 시동 전에 고압 실린더를 예열하여 케이싱 온도 차이를 제거하고 열 응력을 줄이며 장치가 주행에 필요한 매개변수를 충족하도록 합니다.

냉간 시동 시 고압 실린더 케이싱과 내부 부품은 매우 낮은 온도입니다. 증기를 직접 주입하여 롤링을 하면 막대한 열응력이 발생하여 케이싱 변형, 금속 균열 및 과도한 축 진동이 초래됩니다. RFV 밸브는 고압 배기 역류 방지 밸브 상류에 보조 증기를 주입합니다. 증기는 고압 실린더를 통해 고르게 흐르고 고압 내부 케이싱 배수구와 고압 흡입관 배수구를 통해 배출되어 케이싱 온도를 점진적으로 상승시켜 균일한 예열을 달성합니다.

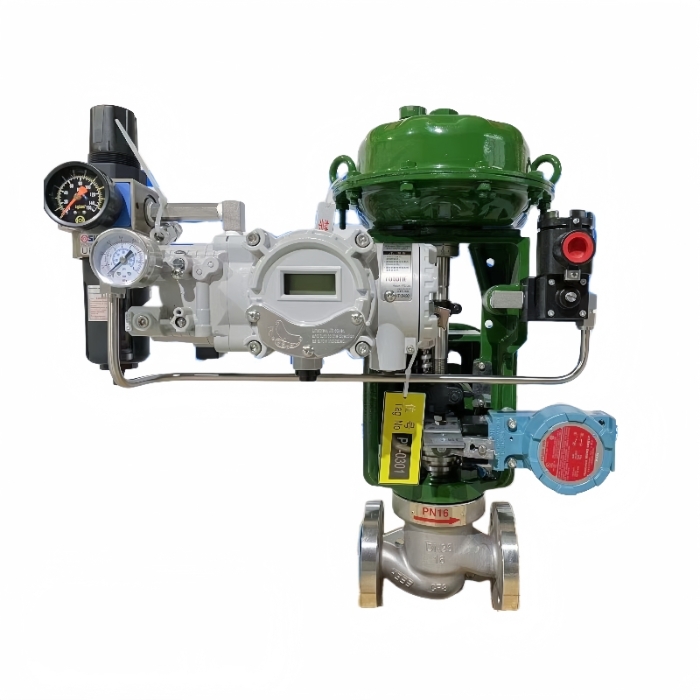

GEKO Valves는 이러한 작동 조건에 맞춰 선형 조절 특성을 갖는 RFV 밸브를 특별히 개발했습니다. 이 밸브는 누출이 적은 밀봉 설계와 고착 방지 밸브 코어를 사용하여 저유량 및 저차압 조건에서도 정밀한 온도 제어가 가능하며, 승온 속도 제어 정확도는 ±1.5°C/h로 기존 제품 대비 월등히 뛰어납니다.

II. 밸브 연동 제어 로직

VV 밸브 인터록 로직

잠금장치 닫기: 4개의 고압 제어 밸브 예비 파일럿 밸브로부터 스트로크 스위치 신호를 수신합니다. 4개의 예비 파일럿 밸브가 모두 완전히 열리고 장치 증기 유량이 0.5% BMCR에 도달하면 VV 밸브가 자동으로 닫힙니다. 장치가 계통에 연결된 후 1분 뒤 고압 배기 역류 방지 밸브가 열리고, 연동 장치를 통해 VV 밸브가 닫힙니다.

개방형 인터록: 초기 중부하 시동 및 저부하 풍압 조건 시 자동으로 열립니다. 터빈 트립 후 인터록을 통해 즉시 열려 잔류 고압 증기를 신속하게 배출합니다.

BDV 밸브 인터록 로직

잠금장치 닫기: IP 제어 밸브의 오일 서보 스트로크에 의해 제어됩니다. 오일 서보 스트로크가 30mm 이상이거나 좌/우 IP 제어 밸브 개방률이 15%~16%(약 5% 유량 명령에 해당)에 도달하고 프리파일럿 밸브가 완전히 열리면 BDV 밸브가 자동으로 닫힙니다.

개방형 인터록: IP 제어 밸브 오일 서보 스트로크 시 자동으로 열립니다 <30mm. 터빈 트립 및 부하 차단 조건 하에서 연동 장치를 통해 빠르게 열려 샤프트 씰 증기를 배출합니다.

프리파일럿 밸브 작동 참고 사항

터빈 제어 밸브의 프리파일럿 밸브는 주 밸브 디스크를 보조하는 밸브입니다. 주 밸브 디스크가 열리기 전에 프리파일럿 밸브가 먼저 열려 새로운 증기가 프리파일럿 통로를 통해 흐르게 함으로써 주 밸브 양단의 압력 차이를 균형 있게 유지합니다. 이는 주 밸브를 여는 데 필요한 힘을 크게 줄여주고, 오일 서보 부하를 감소시키며, 밸브 개방이 어렵거나 고착되는 현상을 방지합니다.

III. 현장 운영 및 운영 요구사항

시동 전 점검: 장비 가동 및 시운전 전에 VV 및 BDV 밸브의 개폐 상태를 현장 및 DCS 시스템을 통해 모두 확인해야 합니다. 밸브 상태가 비정상적인 상태에서는 절대로 장비를 가동하지 마십시오.

IP 스타트업 운영: 시동 전에 VV 밸브와 BDV 밸브가 열려 있는지 확인하십시오. VV 밸브 상류에 수동 차단 밸브가 설치되어 있는 경우, 계측기 공기압 이상 또는 솔레노이드 밸브 고장으로 인한 오작동을 방지하기 위해 밸브가 완전히 열려 있는지 확인하십시오.

판막 이식 후 이송: 중압(IP) 시동 후 밸브 전환을 완료한 다음, 고압(HP) 실린더 투입 후 증기 누출이나 압력 이상을 방지하기 위해 VV 밸브가 완전히 닫혔는지 DEH 화면과 현장에서 다시 한번 확인하십시오.

불안정한 조건: 초기 시동, 시운전 또는 불안정한 작동 중에는 VV 밸브 상류의 수동 차단 밸브를 닫지 말고 비상 통로를 확보해 두십시오. 안정적인 작동이 완료되면 수동 차단 밸브를 즉시 닫으십시오.

여행 후 비상 상황: 운전 중 트립 직후, 담당자가 현장에 배치되어 VV 밸브 상류의 수동 차단 밸브를 점검하고 열도록 하며, 동시에 DCS와 현장 점검을 통해 BDV 밸브의 위치를 ​​확인하여 두 밸브가 모두 올바르게 열려 신속한 압력 해제가 이루어지도록 해야 합니다.

일반 시작-정지: 시동 시 및 트립 후 인터셉터 밸브가 열린 후 BDV 밸브 위치 피드백을 실시간으로 모니터링하여 안정적인 연동 작동을 보장합니다.

콜드 스타트 ​​워밍업: 냉간 시동 시, 시동을 걸기 전에 고압 실린더 역가열을 위해 RFV 밸브를 여십시오. 배수 경로와 케이싱 온도 상승률을 모니터링하십시오. 예열 후 RFV 밸브를 닫고 정상 시동을 진행하십시오.

GEKO 밸브 참고: 위의 작업에서 정확한 밸브 상태 피드백은 매우 중요합니다. GEKO 밸브는 고정밀 리미트 스위치와 4-20mA 위치 트랜스미터를 기본으로 제공하여 DCS 시스템과 원활하게 통합됨으로써 오판 위험을 크게 줄여줍니다.

IV. 세 가지 밸브의 주요 차이점 및 기능

주요 기능적 차이점:

VV 밸브: 일상적인 풍압 과열 방지에 중점을 두고 있으며, 트립 후 보조 압력 완화 기능을 제공합니다.

BDV 밸브: 핵심 과속 방지 밸브는 특히 샤프트 씰 증기 누출을 방지하는 역할을 합니다.

RFV 밸브: 냉간 시동 시 예열 용도로만 사용되며, 사고 방지 기능은 없습니다.

이 세 가지 기능은 다음과 같습니다. 서로 바꿔 쓸 수 없습니다.

GEKO Valves는 재질 선택(예: VV 밸브용 고온 합금 시트), 밀봉 구조(BDV 밸브용 금속 경질 씰 + 유연 흑연), 액추에이터 구성(RFV 밸브용 스마트 포지셔너 옵션)에 이르기까지 차별화된 설계를 통해 이러한 세 가지 요구 사항 각각에 맞는 전용 밸브 시리즈를 개발하여 각 용도에 적합한 밸브를 제공합니다.

V. 축 밀봉 및 스템 누출 방지 시스템 요약 (일반적인 공장 구성)

메인 스톱 밸브: 1단계 누출 → 스팀 헤더 밀봉, 2단계 누출 → 스팀 리턴 헤더 밀봉

HP 제어 밸브: 1단계 누출 → 재가열기, 2단계 누출 → 증기 헤더 밀봉

IP 인터셉터 밸브: 1단계 누출만 발생 → 스팀 헤더 밀봉

BDV 밸브: 1단계 누출 → 재가열기, 2단계 누출 → 증기 헤더 밀봉

VV 밸브: 1단계 누출 → 4번째 추출관, 2단계 누출 → 증기 헤더 밀봉

HP 샤프트 씰: 3단계 누출 → 4번째 추출관

위 시스템에서 GEKO Valves는 적합한 샤프트 씰 누출 제어 밸브 및 스톱 밸브를 제공하여 안정적인 누출 압력을 보장하고 증기 낭비를 줄이며 장치의 열 효율을 향상시킵니다.

VI. 핵심 기술 질문 및 답변

1. VV 밸브와 BDV 밸브의 핵심 기능은 무엇입니까?

VV 밸브: IP 시동 및 저부하 운전 중에는 고압 실린더를 응축기 진공에 연결하여 실린더 내부의 공기를 배출함으로써 풍열을 줄이고 고압 블레이드/케이싱의 과열을 방지합니다. 트립 후에는 잔류 고압 증기를 신속하게 배출하여 과속 방지를 돕습니다.

BDV 밸브: 트립 또는 부하 차단 시, 고압측에서 샤프트 씰 틈새를 통해 중압 실린더로 누출되는 증기를 신속하게 배출하여 추가 구동력을 직접 차단합니다. 이는 매우 중요한 과속 방지 밸브입니다.

2. 이러한 중요 용도에 GEKO 밸브를 선택해야 하는 이유는 무엇입니까?

GEKO Valves는 20년 이상 증기 터빈용 특수 밸브 개발 경험을 보유하고 있습니다. 당사 제품은 ISO 15848-1 누출가스 배출 인증 및 SIL2 기능 안전 인증을 획득했습니다. VV, BDV, RFV 시리즈는 전 세계 여러 초임계 및 아임계 발전소에서 10만 시간 이상의 안전 운전 실적을 축적했으며, 99.96% 이상의 작동 성공률을 자랑합니다. GEKO는 밸브 선정 및 연동 로직 최적화부터 현장 시운전에 이르기까지 전 과정에 걸친 기술 지원을 제공하여 발전소에서 밸브 오작동 또는 작동 불량으로 인한 계획되지 않은 가동 중단 위험을 줄일 수 있도록 돕습니다.

결론

VV, BDV, RFV 밸브는 각각 터빈 시동 및 보호에 있어 고유하고 상호 대체 불가능한 역할을 수행합니다. 운전 및 유지보수 담당자는 각 밸브의 작동 원리와 연동 로직을 숙지하는 것은 물론, 밸브 자체의 품질과 신뢰성에도 세심한 주의를 기울여야 합니다. GEKO Valves는 탄탄한 기술 전문성과 풍부한 현장 경험을 바탕으로 이 세 가지 밸브 유형에 대해 고성능, 고신뢰성 제품과 완벽한 솔루션을 제공하여 발전소의 더욱 안전하고 효율적인 운영을 지원합니다.

밸브 선택 및 연동 설정에 대해서는 OEM 설계 도면과 실제 현장 조건을 참조하십시오. GEKO Valves는 맞춤형 기술 컨설팅을 제공합니다.
