볼 밸브 기초: 종류, 용도 및 선택 기준
볼 밸브는 전 세계 산업 배관 시스템에 널리 사용되는 기본적인 1/4회전 유량 제어 부품입니다. 컴팩트한 구조, 빠른 90도 개폐 작동, 안정적인 밀폐성, 뛰어난 내구성으로 유명한 산업용 볼 밸브는 대부분의 유체 차단 및 조절 상황에서 기존 게이트 밸브나 글로브 밸브보다 우수한 성능을 발휘합니다. 시스템 설계자, 엔지니어, 구매 담당자는 배관 고장을 예방하고 유지보수 비용을 절감하며 시스템 운영 효율을 최적화하기 위해 볼 밸브의 분류, 산업별 적용 분야, 표준화된 선정 기준을 이해하는 것이 필수적입니다. 이 볼 밸브 기초 가이드는 정확한 볼 밸브 선정을 위한 체계적이고 이해하기 쉬운 전문 지식을 제공합니다.
1. 산업용 볼 밸브의 주요 유형
산업용 볼 밸브는 구조 설계, 내경 규격, 밀봉 구성 및 작동 방식에 따라 분류됩니다. 각 유형은 고유한 성능 특성과 적용 가능한 작업 조건을 갖추고 있습니다.
1.1 플로팅 볼 밸브 및 트러니언 장착형 볼 밸브
플로팅 볼 밸브 고정된 축 지지대 없이 자유롭게 움직이는 볼 구조를 특징으로 합니다. 중간 압력 하에서 볼은 하류 시트에 단단히 밀착되어 기밀 밀봉을 실현합니다. 간단하고 가벼운 구조와 비용 효율성 덕분에 플로팅 볼 밸브는 소형, 저압~중압의 일반 배관에 이상적이며, 수처리, HVAC 및 일반 산업용 유체 시스템에 널리 사용됩니다.

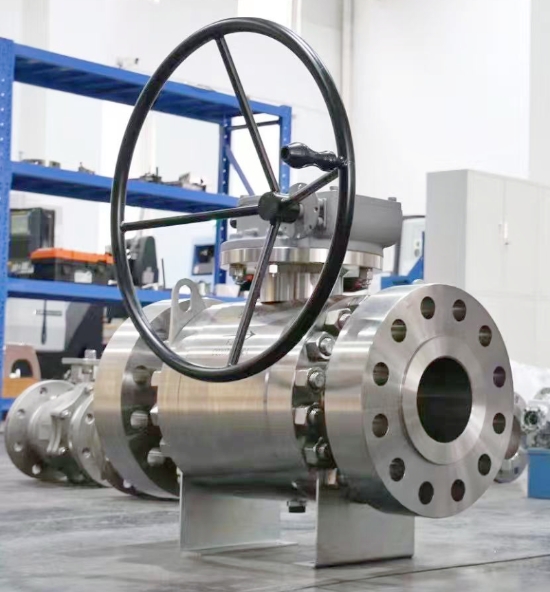

트러니언 장착형 볼 밸브 이중 상하 트러니언 고정 지지 설계를 채택하여 볼을 안정적인 위치에 고정합니다. 이 구조는 밀봉 시트 압력과 작동 토크를 효과적으로 줄여 마모를 최소화하고 수명을 연장합니다. 대형, 고압, 고주기 작동 환경에 적합한 트러니언 볼 밸브는 석유 및 가스 수송, 석유화학 정제, 장거리 산업 파이프라인 시스템에서 널리 사용되는 중하중 솔루션입니다.
1.2 풀 포트 볼 밸브 및 리듀스드 포트 볼 밸브
풀포트 볼 밸브 이 제품은 파이프 내경과 동일한 직선형 내경으로 설계되어 유동 저항이 거의 없고 파이프라인 압력 강하가 매우 낮습니다. 이러한 설계는 파이프라인 전체 피깅 및 세척 작업을 지원하므로 유체 흐름이 원활하고 일상적인 유지 보수가 편리한 고유량 송유관 및 공정 주 배관에 적합합니다.
포트 축소형 볼 밸브 경량화, 소형화, 제조 비용 절감을 특징으로 하는 유선형 축소 내경 구조를 채택했습니다. 유로가 약간 좁아졌지만 기존의 차단 및 유량 제어 요구 사항은 완벽하게 충족합니다. 엄격한 저압 강하 또는 피깅 요구 사항이 없는 일반 산업용 파이프라인에 가장 경제적인 옵션입니다.
1.3 소프트 시트 및 메탈 시트 볼 밸브
소프트 시트 볼 밸브 고성능 PTFE 및 폴리머 복합 밀봉재를 사용하여 상온 및 청정 매체 조건에서 절대 누출 제로를 달성합니다. 낮은 마찰 계수와 유연한 전환 성능을 갖추고 있어 깨끗한 물, 압축 공기, 천연 가스 및 비마모성 일반 화학 매체에 널리 적용됩니다.
금속 시트 볼 밸브 밀봉면에 합금 경화 처리를 한 전문적인 금속 대 금속 경질 밀봉 구조를 채택했습니다. 탁월한 고온, 고압 및 내마모성을 특징으로 하며, 연마성 슬러리, 부식성 매체 및 반복적인 열 순환과 같은 가혹한 환경에서도 안정적으로 작동하여 연질 밀봉 재료의 노화 및 고장 문제를 해결합니다.

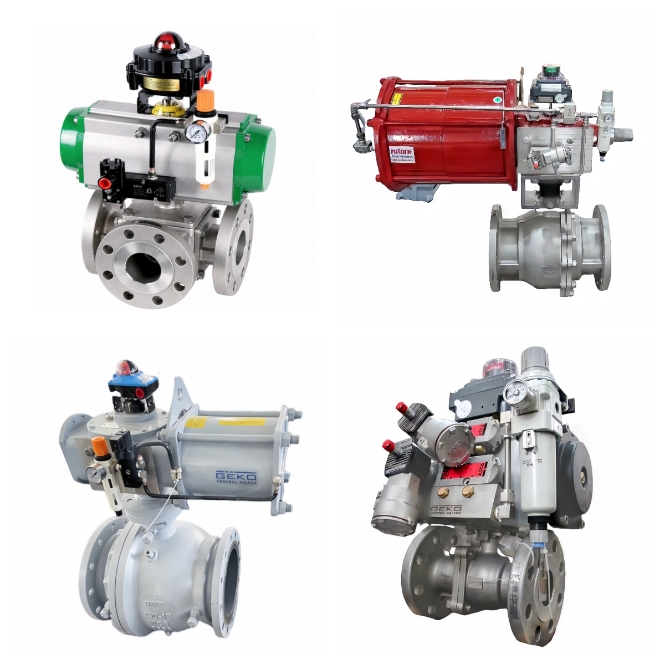

1.4 수동 및 작동식 볼 밸브
핸들 또는 기어 작동 방식의 수동 볼 밸브는 구조가 간단하고 유지 보수 비용이 저렴하여 수동 제어 빈도가 낮은 상황에 적합합니다. 현대 자동화 산업 시스템에서는공압식 볼 밸브 그리고 전기식 볼 밸브 필수적인 구성 요소입니다. 공압 볼 밸브는 빠른 스위칭 속도와 가연성 및 위험 작업 환경에서 신뢰할 수 있는 방폭 성능을 제공합니다. 전기 볼 밸브는 정밀한 유량 조절과 원격 신호 연동을 지원하여 PLC 및 SCADA 지능형 제어 시스템과 완벽하게 호환됩니다.
2. 볼 밸브의 일반적인 산업적 응용 분야
다양한 볼 밸브 유형은 특정 산업 시나리오에 맞춰 개발되었습니다. 공정 특성에 기반한 적절한 유형 선택은 장기적으로 안정적이고 신뢰할 수 있는 파이프라인 운영을 보장합니다.
수처리 및 냉난방 시스템소프트 시트 플로팅 볼 밸브와 축소 포트 볼 밸브는 비용과 밀봉 안정성을 균형 있게 유지하면서 급수, 배수 및 중앙 냉방 순환 배관에 널리 사용됩니다.
석유 및 가스 산업장거리 송유관에는 저압 손실을 보장하고 전문적인 파이프라인 피깅 유지보수를 지원하기 위해 고하중 트러니언 장착형 볼 밸브와 풀포트 볼 밸브가 채택되었습니다.
화학 및 석유화학 플랜트고성능 금속 시트 볼 밸브와 부식 방지 볼 밸브는 고온, 부식성 및 마모성 공정 매체에 적합하도록 설계되어 가혹한 사용 조건에 대응할 수 있습니다.
발전 및 열에너지고온 내성 금속 시트 볼 밸브는 극한의 온도 변화와 매체의 마모에 견디기 위해 증기 파이프라인, 열 순환 시스템 및 고압 공정 장비에 적용됩니다.
지능형 제조자동 공압 및 전기 구동식 볼 밸브는 지능형 생산 파이프라인을 위해 무인 스위칭, 원격 모니터링 및 정밀 유량 조절을 구현합니다.
3. 표준 볼 밸브 선정 기준
볼 밸브를 과학적으로 선택하려면 단순히 크기만 보고 선택하는 것이 아니라 표준화된 기준을 따라야 합니다. 핵심 선택 규칙은 구조, 밀봉, 내경 유형, 작동 방식 및 작동 조건 적응성을 포함합니다.
구조 선택 기준소구경, 저압 및 중압의 일반 배관에는 플로팅 볼 밸브를 선택하고, 대구경, 고압 및 고빈도 작동이 요구되는 고하중 배관에는 트러니언 장착형 볼 밸브를 선택하십시오.
밀봉재 선택 기준상온, 깨끗하고 마모성이 없는 유체에 누출이 전혀 없어야 하는 경우에는 연질 시트 볼 밸브를 사용하고, 고온, 고압, 마모성 및 부식성 환경과 같은 가혹한 작업 조건에는 금속 시트 볼 밸브를 사용하십시오.
보어 유형 선택 기준유량이 많고 압력 강하가 적은 배관 및 피깅 청소가 필요한 시스템에는 전체 포트 볼 밸브를 우선적으로 사용하고, 일반적인 차단 시나리오에서는 프로젝트 비용 절감을 위해 축소 포트 볼 밸브를 선택하십시오.
작동 방식 선택 기준저주파 스위칭을 위한 수동 작동을 구성하고, 방폭 위험 지역에는 공압 액추에이터를 선택하며, 원격 지능형 제어 및 정밀 유량 조절에는 전기 액추에이터를 채택합니다.
근무 조건 일치 기준밸브의 압력 등급, 내열 등급 및 재질 호환성을 실제 매체의 특성, 작동 온도 및 최대 작동 압력에 따라 검증하여 밀봉 불량 및 밸브 손상을 방지하십시오.
4. 고품질 산업용 볼 밸브의 주요 이점
고품질 산업용 볼 밸브는 빠른 1/4회전 작동, 컴팩트한 설치 공간, 완벽한 기밀 차단 성능, 뛰어난 유체 적응성, 낮은 장기 유지보수 비용 등 현대 유체 제어 시스템에 필수적인 이점을 제공합니다. 일반 토목 배관에서부터 고하중 산업 공정 시스템에 이르기까지, 적절하게 선택된 볼 밸브는 파이프라인 운영 효율을 효과적으로 향상시키고 시스템 고장률을 줄일 수 있습니다.
5. GEKO 밸브의 신뢰할 수 있는 볼 밸브 솔루션
GEKO Valve는 플로팅 볼 밸브, 트러니언 마운트 볼 밸브, 풀 포트 및 리듀스 포트 볼 밸브, 소프트 시트 및 메탈 시트 볼 밸브, 그리고 완벽한 공압/전기 구동식 볼 밸브 패키지를 포함한 다양한 표준 및 맞춤형 산업용 볼 밸브 제품군을 제공합니다. 모든 제품은 엄격한 품질 검사와 안정적인 성능을 바탕으로 국제 산업 표준을 준수합니다. GEKO Valve는 다양한 산업 현장에 가장 적합한 볼 밸브를 선택할 수 있도록 전문적인 원스톱 솔루션을 제공하여 전 세계 산업 프로젝트에 높은 신뢰성과 낮은 유지보수성을 갖춘 유체 제어 솔루션을 제공합니다.
9가지 핵심 SEO 키워드산업용 볼 밸브, 고압 볼 밸브, 저압 볼 밸브, API 표준 볼 밸브, 공정용 볼 밸브, 쿼터턴 볼 밸브, 차단 볼 밸브, 내식성 볼 밸브, 자동 볼 밸브
