볼 밸브 선택, 간편해지다: 종류, 적용 분야 및 팁
볼 밸브는 현대 산업 배관 시스템에서 가장 다용도로 사용되는 유체 제어 장치입니다. 1/4회전의 빠른 작동, 완벽한 기밀성, 컴팩트한 구조, 그리고 긴 수명으로 잘 알려진 볼 밸브는 다양한 산업 분야에서 가스, 액체, 슬러리 등의 유체를 차단하거나 조절하는 데 널리 사용됩니다. 그러나 밸브 구조, 밀봉 방식, 내경, 작동 방식 등이 다양하여 많은 엔지니어와 구매자들이 선택 과정에서 혼란을 겪습니다. 이 글에서는 일반적인 볼 밸브 유형, 대표적인 산업 적용 사례, 그리고 실용적인 선택 팁을 통해 작업 환경에 적합한 산업용 볼 밸브를 선택하는 데 도움을 드리고자 합니다.
1. 일반적인 산업용 볼 밸브 유형
볼 밸브 분류법을 이해하는 것은 올바른 선택을 위한 기본입니다. 산업용 볼 밸브는 주로 구조, 내경 설계, 밀봉 방식 및 작동 유형에 따라 구분됩니다.
1.1 플로팅 볼 밸브 vs 트러니언 마운트 볼 밸브

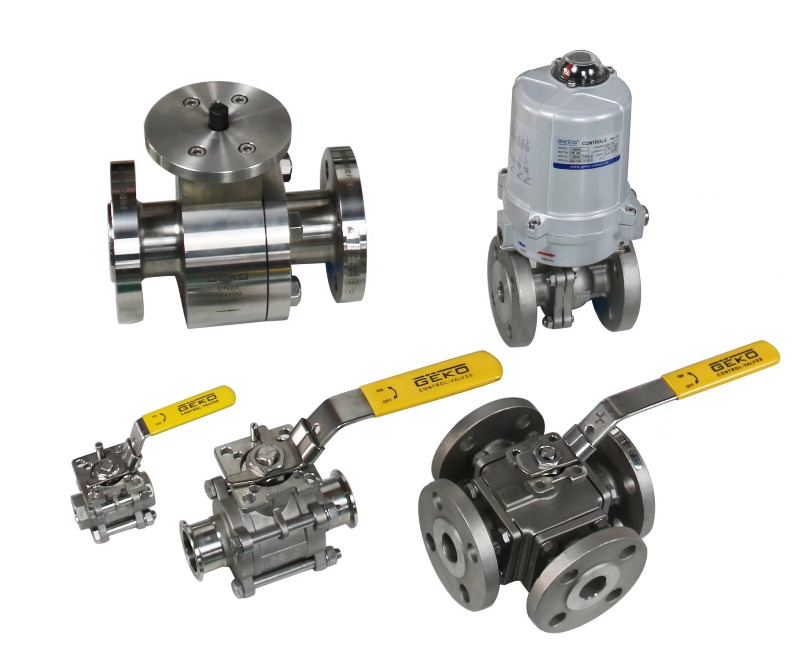

플로팅 볼 밸브 플로팅 볼 밸브는 중간 정도의 압력을 이용하여 밀봉을 구현하는 자유롭게 떠다니는 볼을 특징으로 합니다. 간단한 구조와 비용 효율성 덕분에 소형, 저압 및 중압 배관에 이상적입니다. 수처리, HVAC 및 경화학 시스템에서 일반적인 차단 및 유량 제어에 널리 사용됩니다.

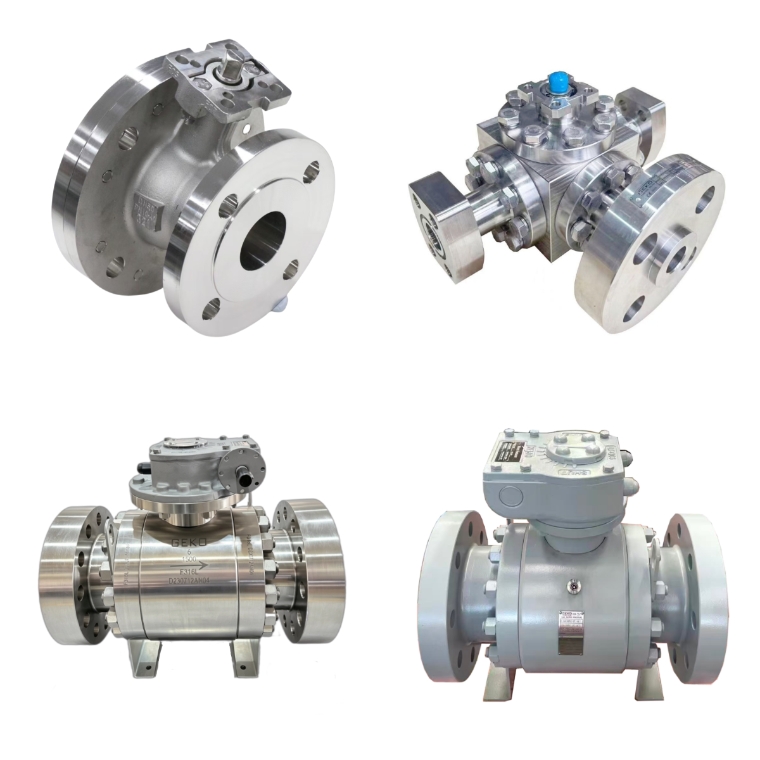

트러니언 장착형 볼 밸브 상부 및 하부 트러니언을 고정하여 볼을 제자리에 고정하는 구조 설계를 채택했습니다. 이러한 구조 설계는 작동 토크와 밸브 시트 마모를 크게 줄여 대형, 고압 및 잦은 작동 조건에서도 안정적인 작동을 가능하게 합니다. 트러니언 볼 밸브는 고하중 석유 및 가스 파이프라인, 석유화학 공정 라인, 장거리 이송 시스템에 적합한 솔루션입니다.
1.2 풀 포트 볼 밸브 vs 리듀스드 포트 볼 밸브
풀포트 볼 밸브 내경과 동일한 직선형 내부 구조를 가지고 있어 압력 강하가 최소화되고 파이프라인 피깅이 용이합니다. 유량이 많은 파이프라인 및 유동 저항이 낮고 유지 보수가 용이해야 하는 시스템에 적합합니다.
포트 축소형 볼 밸브 내부가 더 작고 유선형으로 설계되었습니다. 일반적인 차단 요구 사항을 충족하면서도 더 가볍고 경제적입니다. 포트 크기가 작은 볼 밸브는 초저압력 강하 및 피깅 작업이 필요하지 않은 일반 산업용 파이프라인에 널리 사용됩니다.
1.3 소프트 시트 볼 밸브 vs 메탈 시트 볼 밸브
소프트 시트 볼 밸브 PTFE 또는 기타 고분자 소재를 사용하여 밀봉함으로써 상온에서 기포가 전혀 발생하지 않는 완벽한 밀폐를 구현합니다. 깨끗한 물, 가스 및 비마모성 화학 물질 환경에서 우수한 성능을 발휘하며, 낮은 작동 토크와 안정적인 밀봉 기능을 제공합니다.
금속 시트 볼 밸브 금속 시트 볼 밸브는 경화 처리 또는 합금 코팅된 시트 표면을 사용하여 금속 대 금속의 견고한 밀봉 방식을 채택합니다. 고온, 고압 및 내마모성이 뛰어난 금속 시트 볼 밸브는 연질 씰이 견딜 수 없는 마모성 슬러리, 열 순환 및 부식성 유체를 처리할 수 있습니다.
1.4 수동 및 작동식 볼 밸브

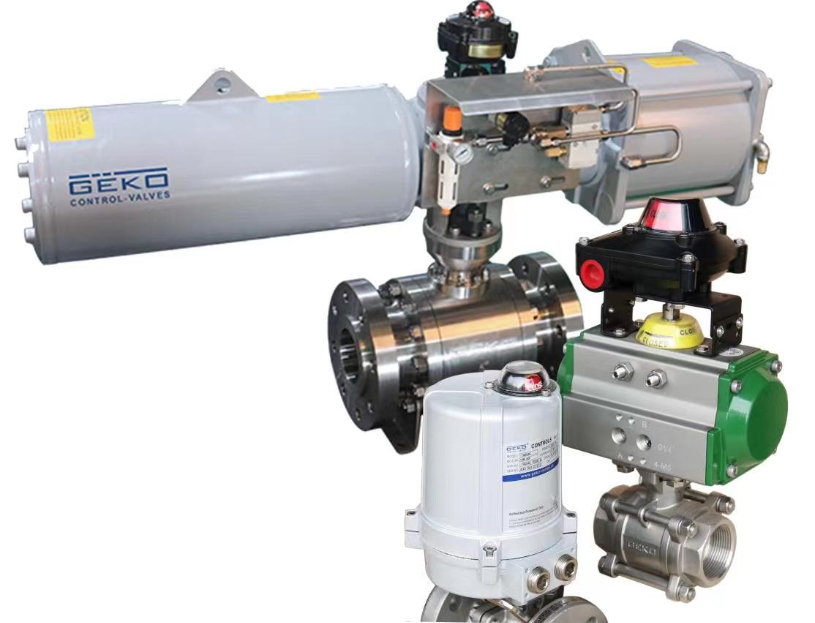

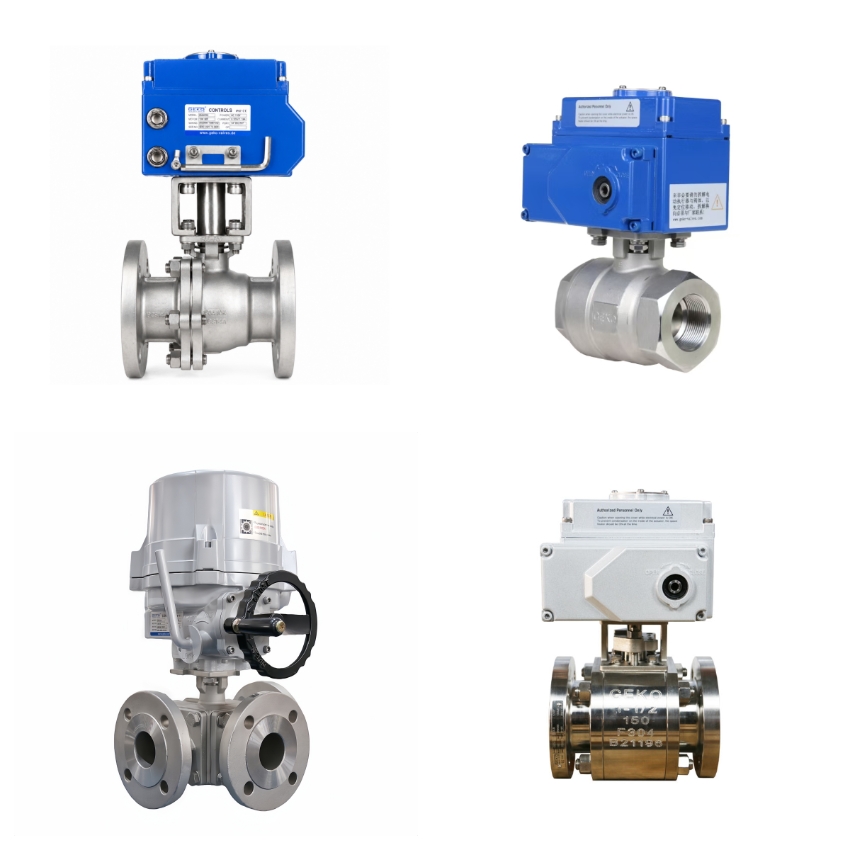

수동 볼 밸브는 저주파 작동 및 간단한 파이프라인 제어에 적합합니다. 자동화된 산업 시스템의 경우, 공압식 볼 밸브 그리고 전기식 볼 밸브 공압식 볼 밸브는 빠른 전환 속도와 방폭 성능을 제공하며, 전기식 볼 밸브는 지능형 파이프라인 시스템을 위한 원격 제어 및 정밀 유량 조절을 지원합니다.
2. 볼 밸브의 산업적 응용
다양한 종류의 볼 밸브는 특정 산업 분야에 맞춰 사용됩니다. 공정 매체, 온도, 압력 및 작동 빈도에 따라 밸브를 적절히 선택하면 안정적인 장기 성능을 보장할 수 있습니다.
수처리 및 냉난방 공조(HVAC)소프트 시트 플로팅 볼 밸브와 축소 포트 볼 밸브는 일반적으로 급수, 배수 및 에어컨 순환 배관에 사용됩니다.
화학 및 석유화학 산업금속 시트 볼 밸브와 부식 방지 볼 밸브는 부식성, 고온 및 마모성 공정 매체에 적용됩니다.
석유 및 가스 송유트러니언 장착형 볼 밸브와 풀포트 볼 밸브는 안전한 차단, 낮은 압력 손실, 편리한 파이프라인 피깅을 보장합니다.
전력 및 열에너지고온 내성 금속 시트 볼 밸브는 증기, 열 순환 및 고압 작동 조건에 적합합니다.
자동화 공정 산업공압 및 전기 구동식 볼 밸브는 자동 전환, 원격 모니터링 및 지능형 유량 제어를 구현합니다.
3. 실용적인 볼 밸브 선택 팁
다음의 간단하면서도 전문적인 팁을 따르면 선택 오류를 방지하고 파이프라인 시스템 안정성을 향상시킬 수 있습니다.
구조와 압력 및 크기를 일치시키세요소형 저압 배관에는 플로팅 볼 밸브를, 대형 고압 배관에는 트러니언 마운트 볼 밸브를 선택하십시오.
매체별로 밀봉 유형을 선택하세요깨끗하고 상온의 유체에는 부드러운 시트를 사용하고, 고온, 마모성 및 부식성 유체에는 금속 시트를 사용하십시오.
유량 요구량에 따라 시추공 유형을 선택하십시오.
