3방향 4방향 볼 밸브 장착형 플랜지 끝단

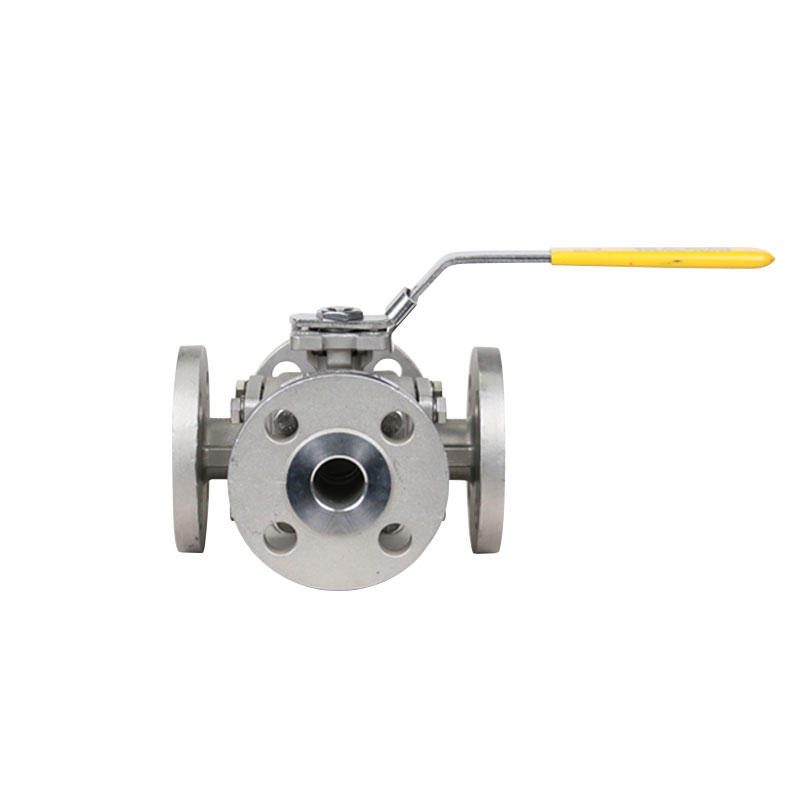

GKV-243 3방향 4방향 장착형 플랜지 엔드 볼 밸브

크기 범위

클래스 150: 1/2"~12"(DN15~DN300), 클래스 300: 1/2"~6"(DN15~DN150)

온도 범위

-50°F ~ 1472°F(-46°C ~ 800°C)

작동 압력

ASME 클래스 150LB ~ 2500LB, EN 1092 PN10 ~ PN420

차체 재질

ASTM A351 CF8, CF3, CF8M, CF3M(주조 스테인리스강); ASTM A182 F304, F316, F316L, F904L, F51(듀플렉스 스테인리스강, 단조 스테인리스강). ASTM A216 WCB, WCC(주조 탄소강); ASTM A350 LF2, ASTM A352 LCB(저온 탄소강); ASTM A105(단조강). ASTM A182 F22(Cr-Mo 합금강); 특수 합금(니켈 기반 및 고성능): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 합금 20; ASTM B348 티타늄 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 지르코늄 R60702, ASTM B365 탄탈륨 R05200, R05400(탄탈륨).

누출

4학년, 5학년, 6학년

줄기 재료

ASTM A479 유형 316, ASTM A564 유형 17-4PH, ASTM A182 유형 F51

바디 스타일

컴팩트 표준 포트, 블록 스타일 풀 포트

좌석 소재

TFM1600，옵션: Tek Fi ®*、UHMWPE, RPTFE, PTFE 등

테스트 표준

ASME B16.34, 모든 밸브 스템 및 시트는 100psi 가스 폐쇄 테스트에 따라 테스트됩니다.

배송 전 버블이 꽉 차 있는지 확인하고 진공 서비스로 29" Hg까지 압력을 조절하세요.

볼 소재

스테인리스 스틸 A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, 티타늄 B348 Gr.2 / Gr.5, 지르코늄 B493 R60702, 탄탈륨 B365 R05200 / R05400, 하스텔로이, 니켈 기반 합금, 인코넬 600/625/825, 모넬 400/ 모넬 K500, B463 합금 20, F51 (듀플렉스 스테인리스 스틸), A182 F51, A182 F22, A182 F904L

대면

ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002

설계 표준

ASME B16.34, EN12516, GB/T 12237

끝 연결

ASME B16.5에 따른 플랜지 끝

플랫폼 연결

ISO5211

포트

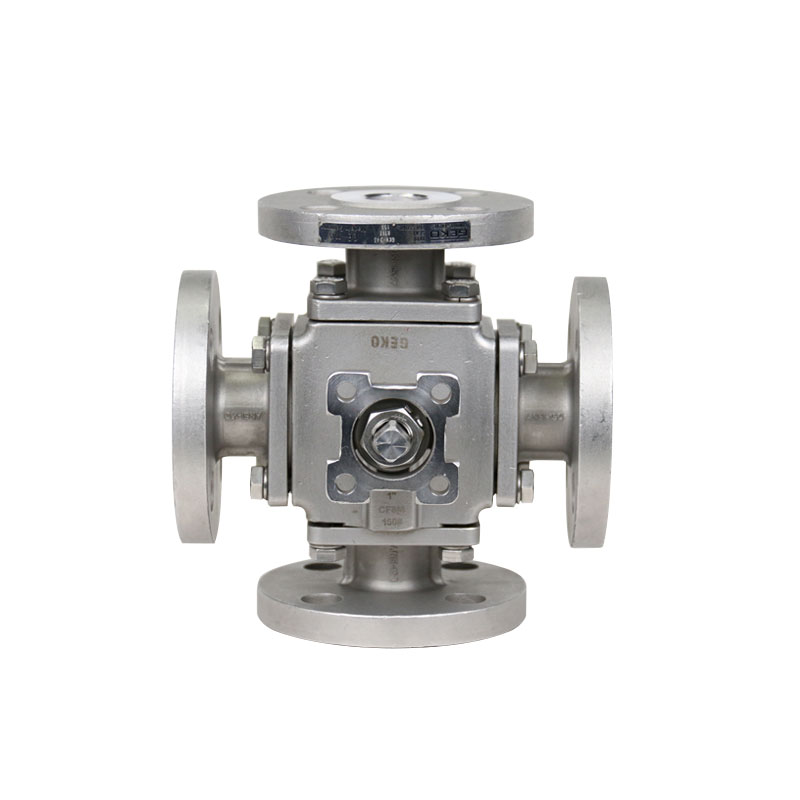

L, T 및 LL 포트가 있는 전체 3방향 및 4방향

응용 프로그램

혼합/블렌딩 라인 미디어, 흐름 전환, 흐름 우회, 저장 탱크로의 직접 흐름 유입/유출, 다양한 방향에서의 흐름 차단
