GKV255 5방향 볼 밸브는 통합, 높은 밀봉성, 낮은 전력 소비를 중심으로 설계되었습니다. 단일 밸브를 통해 복잡한 다채널 유체 제어를 구현하여 시스템 신뢰성을 크게 향상시키고 공간과 비용을 절감합니다.

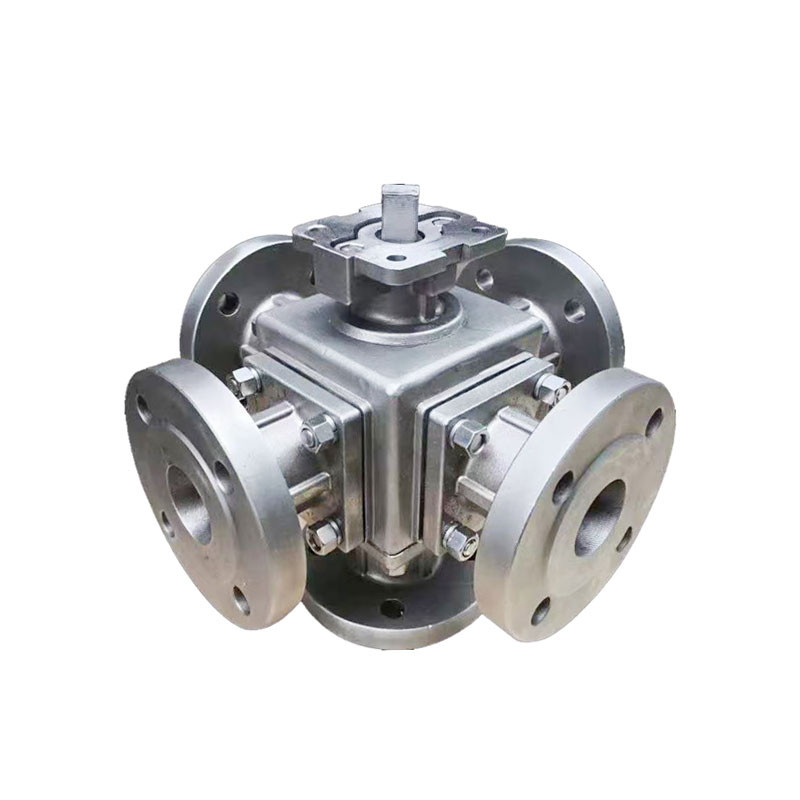

GEKO 5방향 볼 밸브 플랜지 엔드
| |
크기 범위 NPS 1/2" ~ 24", DN15 ~ DN 600
작동 압력 ASME 클래스 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
온도 범위 -50°F ~ 1472°F(-46°C ~ 800°C) | 차체 재질 ASTM A351 CF8, CF3, CF8M, CF3M(주조 스테인리스강); ASTM A182 F304, F316, F316L, F904L, F51(듀플렉스 스테인리스강, 단조 스테인리스강). ASTM A216 WCB, WCC(주조 탄소강); ASTM A350 LF2, ASTM A352 LCB(저온 탄소강); ASTM A105(단조강). ASTM A182 F22(Cr-Mo 합금강); 특수 합금(니켈 기반 및 고성능): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 합금 20; ASTM B348 티타늄 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 지르코늄 R60702, ASTM B365 탄탈륨 R05200, R05400(탄탈륨).
|
누출 4학년, 5학년, 6학년 | 줄기 재료 ASTM A479 유형 316, ASTM A564 유형 17-4PH, ASTM A182 유형 F51 |
대면 ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | 좌석 소재 TFM1600，옵션: Tek Fi ®*、UHMWPE, RPTFE, PTFE 등 |
테스트 표준 API 598, EN-12266-1 모든 밸브 스템과 시트는 100psi 가스 폐쇄 테스트를 거쳐 테스트됩니다. 배송 전 버블이 꽉 차 있는지 확인하고 진공 서비스로 29" Hg까지 압력을 조절하세요.
| 볼 소재 스테인리스 스틸 A351 CF8 / CF8M, A182 F304 / F316 / F316L, A105, A216 WCB, A350 LF2, 티타늄 B348 Gr.2 / Gr.5, 지르코늄 B493 R60702, 탄탈륨 B365 R05200 / R05400, 하스텔로이, 니켈 기반 합금, 인코넬 600/625/825, 모넬 400/ 모넬 K500, B463 합금 20, F51 (듀플렉스 스테인리스 스틸), A182 F51, A182 F22, A182 F904L
|
끝 연결 플랜지 끝 | 설계 표준 ASME B16.34, EN12516, GB/T 12237 |
작업 공압, 전기 | 플랫폼 연결 ISO5211 |
GEKO 5방향 볼 밸브는 다채널 유체 분배 및 복합 유량 제어를 위해 특별히 설계된 특수 볼 밸브입니다. 핵심 특징은 통합형 유로 설계와 효율적인 스위칭 기능입니다.
밸브 스템 패킹:
GEKO 5-way 밸브는 안정적인 밸브 스템 패킹을 보장하기 위해 동적 하중 밸브 스템 패킹 장치를 채택했습니다. 벨빌 와셔를 사용하여 온도 변화와 정상적인 마모를 보상하기 위해 밸브 스템 패킹을 자동으로 조정합니다. 6"-12" 밸브는 밸브 사용 중에도 쉽게 조정할 수 있는 독립형 패킹 박스 커버를 사용합니다. 1/4"-2" 밸브는 메인 스템 패킹과 보조 스템 패킹을 제공합니다. 메인 씰은 푸시 와셔와 O-링 부품으로 구성됩니다. 조정 가능한 스템 패킹은 스템의 목 부분에서 스템과 밸브 바디 사이에 보조 씰을 형성합니다.
4인승 디자인:
이 밸브에는 5개의 밸브 시트가 기본 사양으로 장착되어 있습니다. 각 밸브 시트는 독립적으로 밀봉되어 캐비티 영역의 누출을 방지하고 구의 정확한 정렬을 유지합니다. 새롭게 추가된 밸브 시트는 양방향 제어 및 폐쇄 기능을 하나의 밸브에 통합하여 폐쇄 위치를 자유롭게 제어할 수 있습니다. GEKO 5방향 볼 밸브 시트 설계는 양방향 버블 수평 밀봉과 낮은 작동 토크를 보장합니다.
볼/스템:
볼과 스템 사이의 연결 설계는 정확한 연결을 보장합니다. 1/4인치-2인치 밸브의 밸브 스템은 핀으로 고정되고, 21/2인치-12인치 밸브 스템은 볼과 일체형으로 되어 이어 샤프트 브래킷으로 지지됩니다. 모든 밸브 스템에는 분출 방지 기능이 있습니다. 볼은 정밀 가공 및 경면 연마를 거쳐 기포 레벨 밀봉을 보장하고 작동 토크를 줄입니다. GKV-243 시리즈 볼 밸브 볼의 가장자리는 밸브 시트 마모를 줄이고 수명을 연장하기 위해 가공되었습니다.
GEKO 5방향 볼 밸브의 독특한 디자인
좌석 선택:
다양한 좌석 소재를 제공하여 고객의 요구사항을 충족합니다.
대부분의 응용 분야에서 TFM은 밸브 시트의 표준 소재입니다.
다른 옵션으로는 RPTFE, PTFE, UHMWPE 및 Tek Fi ®가 있습니다.
(탄소/흑연으로 채워진 TFM). Tek-Fil ® 밸브 시트는 덜 제공합니다
고온, 고사이클, 증기 응용 분야에서의 토크.
상호 교환성:
볼, 스템, 시트 등 다양한 구성 요소
스템 및 밸브 바디 씰은 서로 다른 것으로 교체 가능합니다.
동일한 크기의 밸브 모델.
챔버 패킹:
GEKO 5방향 볼 밸브는 옵션 챔버를 제공합니다.
포장. 중공 충전은 매체의 가능성을 줄일 수 있습니다
파이프라인 매체 내 유체 잔류로 인한 오염
구형체와 밸브 본체 벽 사이의 틈.
안전한 설치:
상부 플랜지의 일체형 주조는 다음을 보장합니다.
액추에이터의 올바른 설치. 최대 부하 압력 조건에서
액추에이터 장치는 쉽고 안전하게 분해될 수 있습니다.
설치 플랜지는 ISO 5211 표준에 따라 설계되었습니다.
설치를 위해 직접 내장할 수 있습니다. 위치를 변경하여
설치 플랜지의 이동 제한 핀 볼트, 표준 밸브는 가능합니다.
모든 흐름 모드를 달성합니다.
GEKO 5방향 볼 밸브는 다양한 산업에 적용됩니다.
시립 상수도 및 HVAC 엔지니어링
선박 및 해양 공학
환경 보호 및 산업용수 처리
