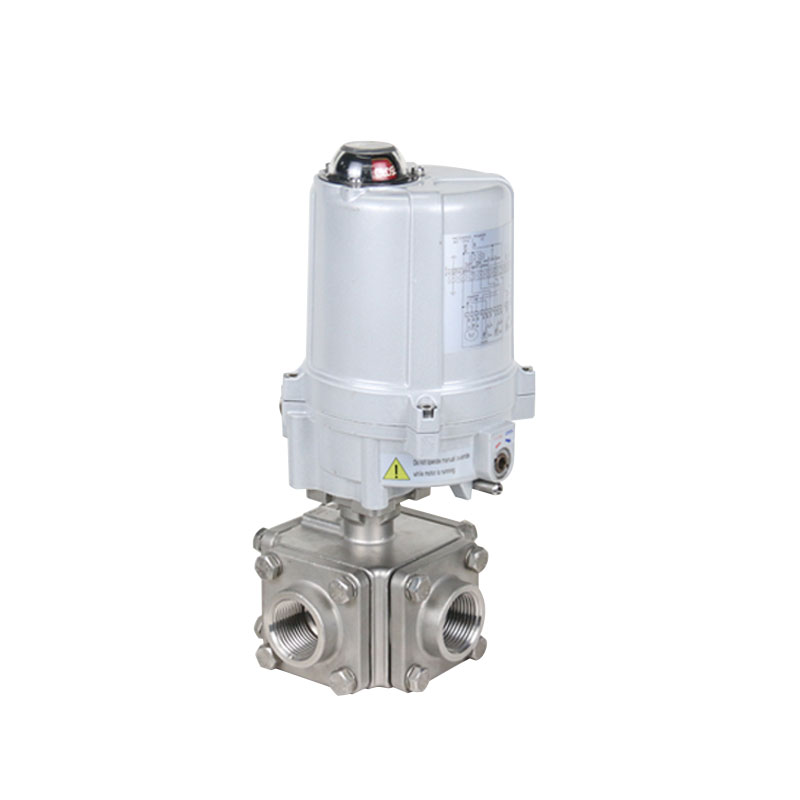

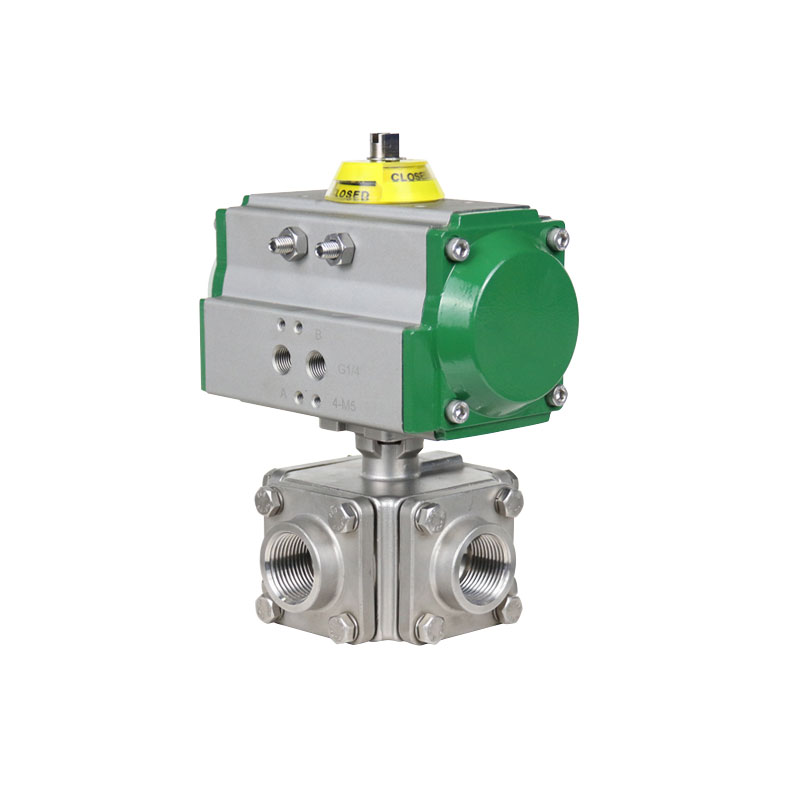

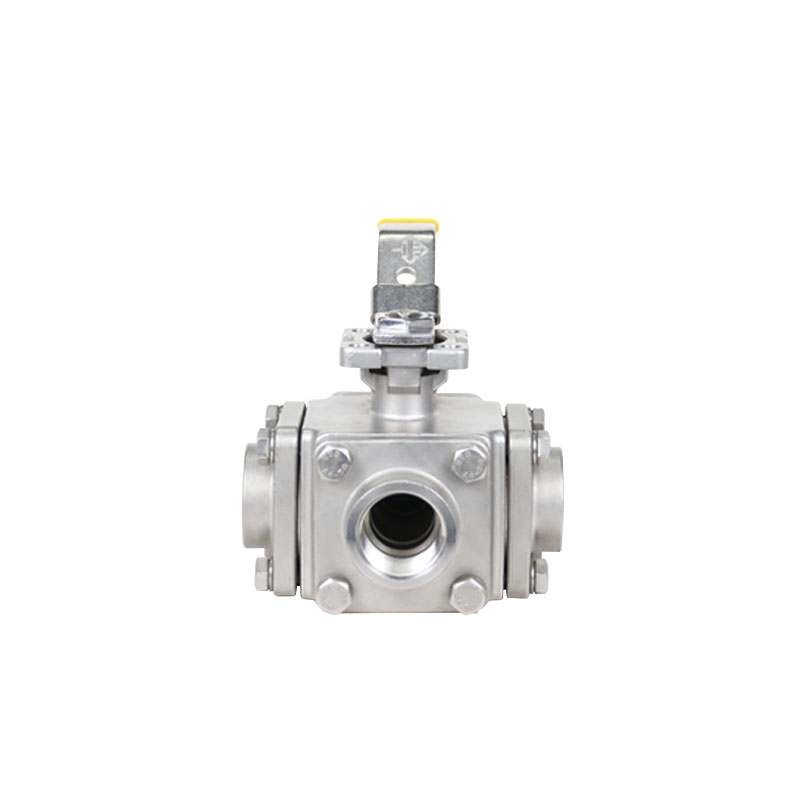

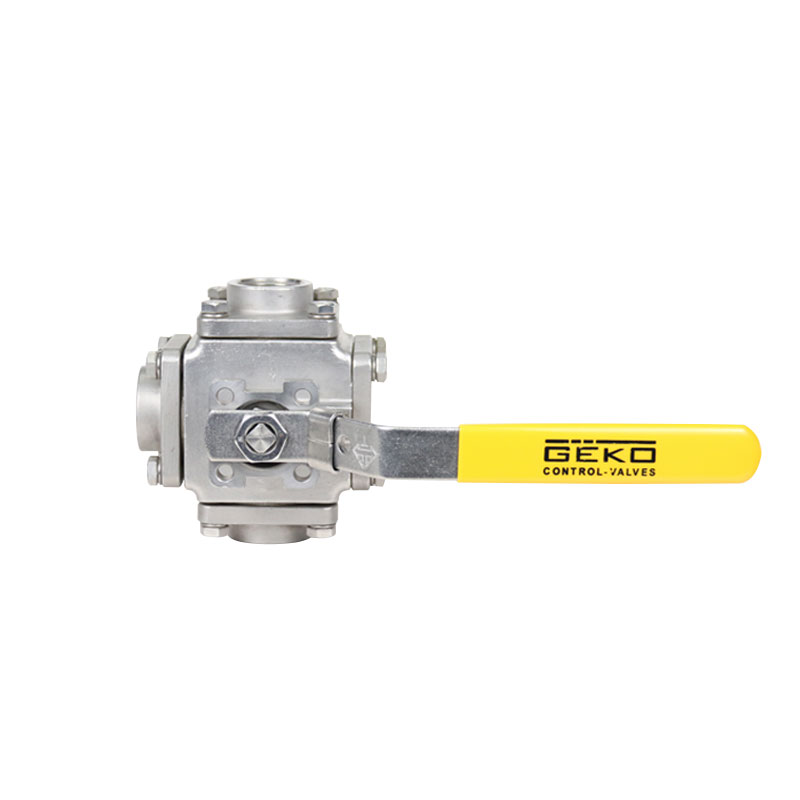

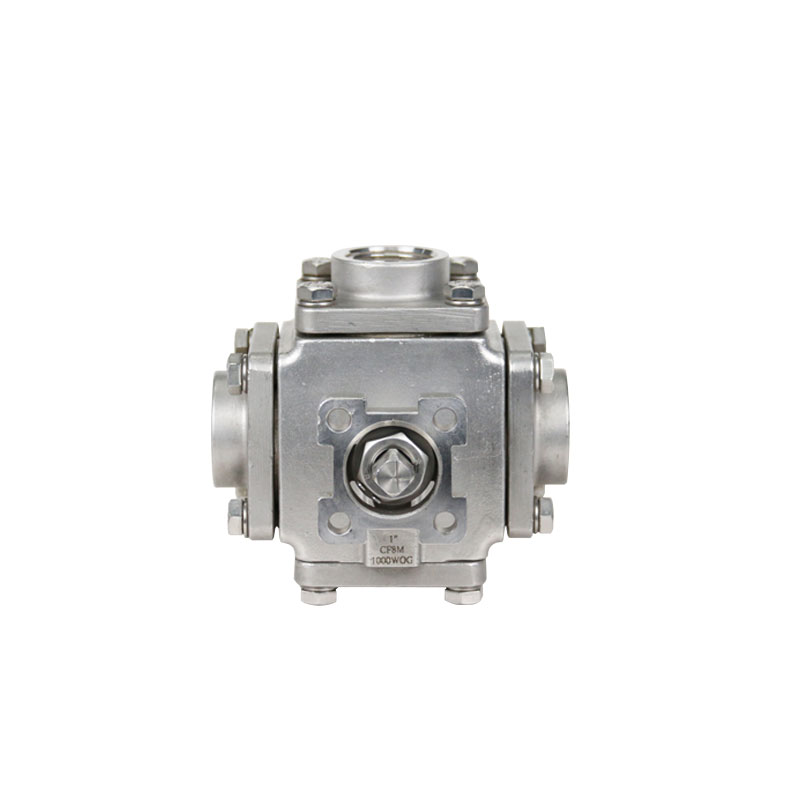

GKV-144 3-WAY 4-WAY 볼 밸브 나사형 끝단
| |
크기 범위 NPS 1/2" ~ 12", DN15 ~ DN 300 | 차체 재질 스테인리스강(CF8M), 탄소강(WCB), 특수합금 |
온도 범위 -31°C ~ 232°C | 줄기 재료 ASTM A479 Gr 316 |
최대 허용 작동 압력 ASME 150LB/ASME 300LB/PN10/PN16/PN25/PN40 | 좌석 소재 TFM1600/Tek-Fil®*/PEEK/RPTFE/UHMWPE |
차단 정격 누설 없음 | 볼 소재 ASTM A351 Gr CF8M |
바디 스타일 3 & 4 방향 | 설계 표준 ASME B16.34 |
끝 연결 ASME B16.5에 따른 나사산, 트라이 클램프, 소켓 용접, 맞대기 용접, 플랜지 끝단 | 테스트 표준 ASME B16.34 |
포트 풀보어 | 플랫폼 연결 ISO5211 |
대면 제조업체 표준 | 응용 프로그램 다른 위치로의 흐름 전환 |
3-Way 4-Way 볼 밸브 나사형 끝
밸브 스템 패킹: 1/2인치-4인치 밸브는 모두 동적 하중 밸브 스템 패킹 장치를 사용하여 안정적인 밸브 스템 패킹을 보장합니다. 벨빌 와셔를 사용하면 온도 변화와 정상적인 마모에 맞춰 밸브 스템 패킹을 자동으로 조정할 수 있습니다. 6인치-12인치 밸브는 별도의 패킹 박스 커버를 사용하며, 밸브 사용 중에도 쉽게 조정할 수 있습니다. 1/2인치-2인치 밸브는 메인 스템 패킹과 보조 스템 패킹도 제공합니다. 메인 씰은 푸시 와셔와 O-링 부품으로 구성됩니다. 조절 가능한 밸브 스템 패킹은 밸브 스템의 상부 샤프트 넥 영역에서 밸브 스템과 밸브 바디 사이에 2차 밀봉을 형성합니다.
4시트 디자인: GKV-144 시리즈 밸브에는 기본으로 4번째 시트가 추가로 장착되어 있습니다. 이 밸브 시트는 캐비티 영역의 누출을 방지하고 구의 정확한 정렬을 유지하기 위해 독립적으로 밀봉됩니다. 추가된 밸브 시트는 양방향 제어 및 폐쇄 기능을 하나의 밸브에 통합하여 T자형 및 L자형 포트 구 모두에 OFF 위치를 제공합니다. GKV-144 시리즈 볼 밸브 시트 디자인은 양방향 버블 레벨 밀봉과 낮은 작동 토크를 보장합니다.
좌석 선택: 대부분의 요구 사항을 충족하는 다양한 좌석 소재 제공
응용 분야. TFM은 밸브 시트의 표준 소재입니다. 다른 옵션은 다음과 같습니다.
RPTFE, PTFE, UHMWPE 및 Tek Fi ® (탄소/흑연 충전 TFM). Tek-Fil ®
밸브 시트는 고온, 고사이클 및 증기에서 토크를 낮춰줍니다.
응용 프로그램.
교체 가능성: 볼, 스템, 시트, 스템 등 많은 구성 요소
밸브 바디 씰은 다양한 밸브 모델 간에 호환 가능합니다.
같은 크기.
GKV144 3방향 및 4방향 볼 밸브의 독특한 디자인
상부 플랜지의 일체형 주조로 올바른 설치가 보장됩니다.
액추에이터의. 전체 부하 압력 조건에서 액추에이터 장치는
쉽고 안전하게 분해할 수 있습니다. 설치 플랜지는 다음과 같이 설계되었습니다.
ISO 5211 표준에 따라 직접 내장하여 설치할 수 있습니다.
설치 플랜지의 이동 제한 핀 볼트 위치를 변경하여,
표준 밸브는 모든 흐름 모드를 구현할 수 있습니다.
GKV144 시리즈 3방향&4방향 볼 밸브는 다양한 산업에 사용됩니다.
석유화학 및 천연가스 산업
시립 상수도 및 HVAC 엔지니어링
선박 및 해양 공학
환경 보호 및 산업용수 처리
