상류 작업에서 정밀한 초크 제어를 보장하며, 웰헤드와 크리스마스 트리 흐름을 제어하는 데 사용됩니다.
작동 조건: 고압(최대 10,000psi), 침식성 다상 흐름, 사워가스(H₂S/CO₂) 저항성 소재, 캐비테이션 방지 및 침식 저항성을 위해 설계된 트림.
무엇을 찾고 계신가요?

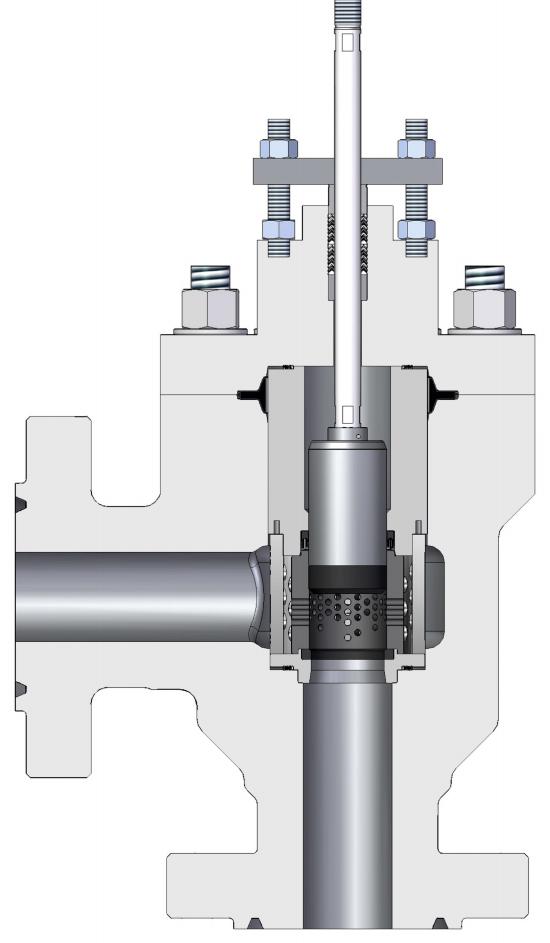

그만큼 GKV4200 고압 제어 초크 밸브 Severe Service용은 고압 제어 애플리케이션용으로 설계되었습니다. 최대 15,000psi육상 및 해상 석유 및 가스 시스템에서 강력한 성능과 안정성을 제공합니다.
API 및 ASME 표준에 따라 제작된 이 제품은 견고한 본체 구조, 편리한 상부 진입식 유지 보수, 그리고 혹독한 서비스 조건에서도 침식, 캐비테이션, 소음을 효과적으로 제어할 수 있는 모듈식 트림 옵션을 갖추고 있습니다.
GKV4200 심각한 서비스 각도 초크 밸브 - 고압 제어(5000–15000 psi)
| |
압력 등급 API 5000 / 10000 / 15000 psi | 밸브 유형 조절식 초크 밸브, 심각한 서비스 제어 |
설계 및 규정 준수 표준 API 6A, API 6X, ASME Sec VIII Div. II | 크기 범위 1-13/16" ~ 13-5/8"(API 공칭 크기) |
차체 및 보닛 소재 탄소 및 저합금강: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | 트림/내부 소재 플러그 및 시트: 텅스텐 카바이드(인서트/코팅/솔리드) |
트림 스타일 1CC – 4CC 동심 케이지, CCD / MLT(멀티 미로 디스크) | 씰 유형 T-Seal(금속 대 금속), Wedge Seal(MLT용) |
패킹 및 글랜드 옵션 PTFE 셰브론(V-링), 그래파이트 또는 저배출 패킹 | 보닛 및 엔드 연결 표준 볼트 보닛 |
작동 옵션 공압 피스톤, 유압, 전기 또는 수동 핸드휠 | 차단 및 흐름 방향 ANSI FCI 70.2 클래스 IV(선택적 클래스 V) |
작동 온도 범위 -46°C ~ 200°C(PTFE 립 씰 포함) | 안전 기능 폭발 방지 스템 디자인 |
응용 프로그램 석유 및 가스 생산 플랫폼 | 흐름 특성 낮은 압력 회복, 캐비테이션 및 소음 감소에 최적화됨 |
그만큼 GKV4200 앵글 초크 밸브 시리즈 앵글과 글로브로 제공됩니다.
API 6B/6BX에 따른 플랜지 또는 허브 엔드 연결을 갖춘 바디 스타일
표준. 고강도 단조 또는 주조 재료로 제작된 이 밸브는
API 60K/75K 재료 등급에 따라 제작되어 기계적 무결성을 보장합니다.
내식성.
압력 등급: 5000, 10000 & 15000 psi
차단 클래스: ANSI–FCI 70.2 클래스 IV(선택적 클래스 V)
흐름 방향: Flow Over(API 6A 14.15.2.6에 따른 표준)
본체 재질: 탄소강, 듀플렉스, 인코넬, 슈퍼 듀플렉스
트림 옵션: 1CC–4CC, CCD/MLT, LRP, DPMST/LMST 마이크로스플라인
씰 유형: T-씰, 웨지 씰, 스파이럴 와운드, PTFE 립 씰
포장 옵션: PTFE 셰브론, 그래파이트, 저방출 밀봉
작동: 공압, 유압, 전기 또는 수동
규정 준수: NACE MR0175 / ISO 15156
교체 가능한 트림 디자인 쉬운 유지관리와 트림 업그레이드가 가능합니다.
그리고 유연한 구성 - 하나의 밸브가 여러 개에 서비스를 제공할 수 있도록 보장합니다.
프로세스 요구 사항. 균형 및 불균형 트림 설계는 더욱
까다로운 웰헤드와 생산에서 안전성과 운영 안정성을 향상시킵니다.
정황.
고압 기능: 중요한 초크 및 제어 애플리케이션에 최대 15,000psi까지 정격이 지정되었습니다.
모듈식 트림 시스템: 사용자 정의 가능한 유량 제어를 위한 다중 케이지, 디스크 및 스플라인 스타일 트림.
뛰어난 침식 및 캐비테이션 저항성: 텅스텐 카바이드와 인코넬 기반 트림은 마모와 유동 손상으로부터 보호합니다.
상단 진입 유지 관리: 내부 구성 요소에 빠르게 접근하여 서비스를 간소화하고 가동 중지 시간을 줄입니다.
유연한 끝 연결: API 6B/6BX 플랜지 또는 허브 엔드 옵션(통합 또는 스터드 구성 가능).
향상된 밀봉 무결성: 금속 대 금속 T형 씰, 나선형 와인딩 및 쐐기형 씰은 누출 없는 작동을 보장합니다.
낮은 휘발성 배출 포장: 흑연 및 PTFE 립 씰은 환경 보호를 위해 ISO15848을 준수합니다.
안전 중심 설계: 폭발 방지 스템, 압력 방출 메커니즘, 균형 잡힌 밀봉 옵션.
작동의 다양성: 공압, 유압, 전기 또는 수동 구성으로 제공됩니다.
현장에서 입증됨: 해상 플랫폼, 육상 유전, 표면 유정 시스템에 성공적으로 배치되었습니다.
GKV4200 심각한 서비스 초크 밸브 - 고압 제어(5000–15000 psi)
| |
압력 등급 API 5000 / 10000 / 15000 psi | 밸브 유형 조절식 초크 밸브, 심각한 서비스 제어 |
설계 및 규정 준수 표준 API 6A, API 6X, ASME Sec VIII Div. II | 크기 범위 1-13/16" ~ 13-5/8"(API 공칭 크기)
|
차체 및 보닛 소재 탄소 및 저합금강: A487 Gr. 4C, A694 Gr. F60, AISI 4130 | 트림/내부 소재 플러그 및 시트: 텅스텐 카바이드(인서트/코팅/솔리드) |
트림 스타일 1CC – 4CC 동심 케이지, CCD / MLT(멀티 미로 디스크) | 씰 유형 T-Seal(금속 대 금속), Wedge Seal(MLT용) |
패킹 및 글랜드 옵션 PTFE 셰브론(V-링), 그래파이트 또는 저배출 패킹 | 보닛 및 엔드 연결 표준 볼트 보닛 |
작동 옵션 공압 피스톤, 유압, 전기 또는 수동 핸드휠 | 차단 및 흐름 방향 ANSI FCI 70.2 클래스 IV(선택적 클래스 V) |
작동 온도 범위 -46°C ~ 200°C(PTFE 립 씰 포함)
| 안전 기능 폭발 방지 스템 디자인 |
응용 프로그램 석유 및 가스 생산 플랫폼 | 흐름 특성 낮은 압력 회복, 캐비테이션 및 소음 감소에 최적화됨 |
