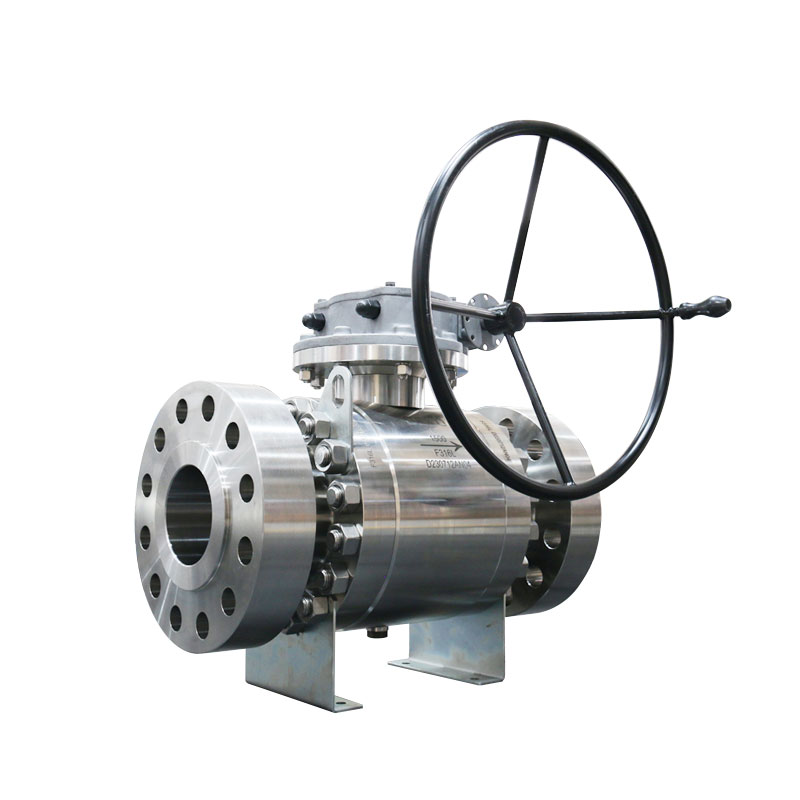

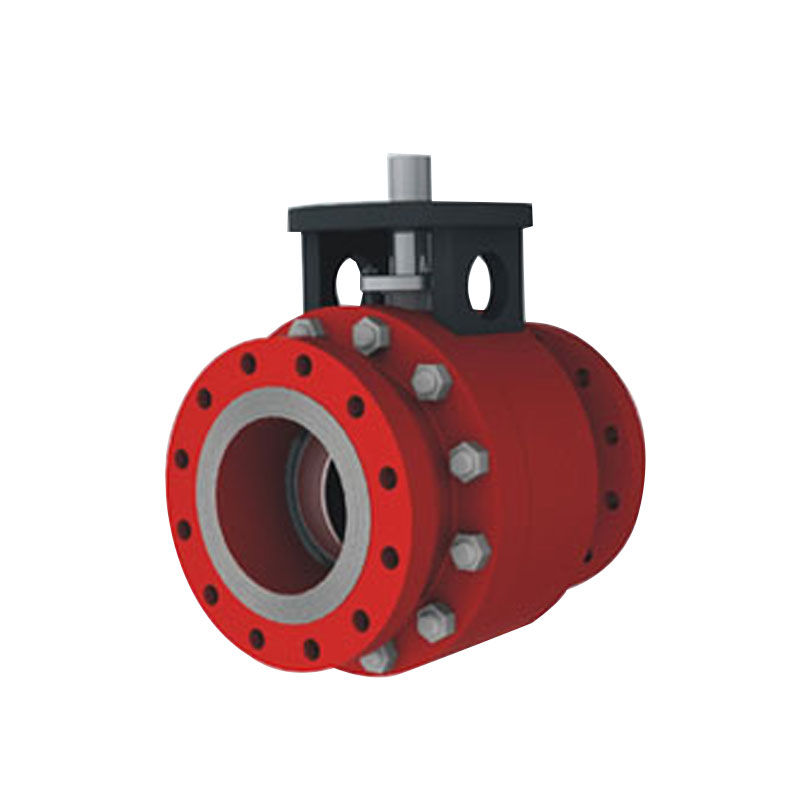

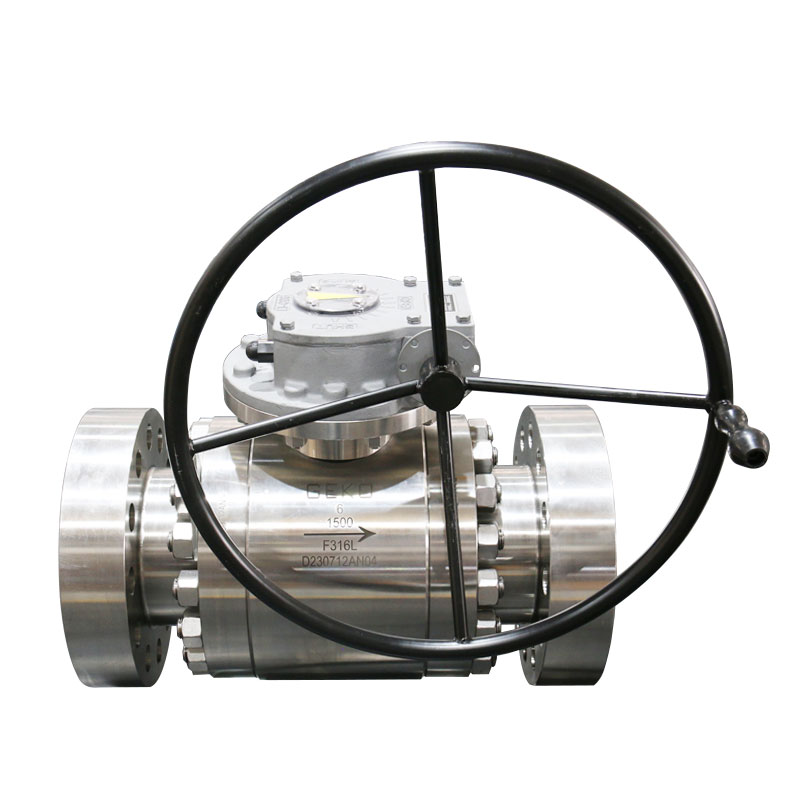

그만큼 GKTV 시리즈 금속 밀봉 볼 밸브 GEKO는 극한 서비스 산업을 위해 설계된 고성능 범용 솔루션입니다. 석유 정제, 화학, 석탄 화학, 전력, 야금 및 광업 분야에서 널리 사용되는 GKTV 시리즈 밸브는 극한 환경에서 금속 시트 볼 밸브의 표준을 제시합니다. GEKO는 수십 년간 선도적인 기술 공급업체와 협력하고 지속적인 제품 개선을 통해 고압, 고온, 슬러리 및 부식성 매체 응용 분야에서도 안정적인 성능을 보장합니다.
GKTV 시리즈 금속 밀봉 볼 밸브 - 고성능, 신뢰성 및 장수명
| |
크기 범위 DN100~DN600(4~24인치), 전체 보어, 축소 보어 또는 사용자 정의 보어 사용 가능 | 차체 및 보닛 소재 단조 탄소강(A105), 스테인리스강(CF8/CF8M), 합금강(A182 F11/F22/F91), 옵션 특수 합금 |
온도 범위 -200°C ~ +800°C (-328°F ~ +1472°F) | 스템/샤프트 소재 스테인리스 스틸 304/316, 합금강, 선택 사양 저마찰 또는 코팅 스템 |
최대 허용 작동 압력 ANSI/ASME 클래스 150 – 4500(크기 및 재료에 따라 다름)
| 시트 및 씰 금속 대 금속 밀봉, 선택적으로 HVOF 또는 스프레이 융합 코팅, 안전을 위한 자체 완화 시트 |
스템 소재 대형 스테인리스 스틸/합금 스틸 스템, 선택적으로 코팅 또는 경화 가능 | 패킹 및 글랜드 활하중 벨빌 스프링 패킹, 그래파이트 개스킷, O-링, 옵션 폭발 방지 밀봉 |
특수/선택 자료 인코넬, 모넬, 니켈 합금, 슈퍼 듀플렉스, 슬러리, 석탄, 부식성 매체 또는 극한 온도 응용 분야를 위한 맞춤형 코팅 | 작동 방법 수동(핸드휠/기어), 공압, 전기 작동 |
특별한 디자인 특징 더블 블록 및 블리드, 자체 완화 시트, 대형 스템, 낮은 토크, 내화 및 정전기 방지 설계, 유연한 작동, 안정적인 밀봉
| 종단 연결 표준 플랜지: ASME B16.5 / EN1092 |
설계 표준 ASME B16.34, API 6D, MSS-SP-61, API 607 / BS6755(내화 시험)
| 응용 프로그램 석유 정제, 화학, 석탄 화학, 전력, 야금, 광업, 슬러리, 고온 및 고압 공정 |
테스트 및 검사 API598 / API 6D 쉘 및 시트 테스트, 선택적 HVOF 코팅 검증, NDT: X선, 초음파, 자기 입자, FEA 검증 | 주요 하이라이트 극한 환경에서도 높은 성능, 낮은 작동 토크, 긴 수명, 최소한의 유지 보수, 내화 및 정전기 방지, 모듈식 및 유연한 설계 |
제품 세부 정보:
크기 범위: 4인치 – 24인치
압력 등급: 클래스 150 – 클래스 4500
작동 온도: -200°C ~ 800°C
테스트 표준: API598, API 6D, MSS-SP-61
씰 유형: 금속 대 금속 밀봉 구조
스템 정렬: 고정밀 스템 가이드 베어링
패킹 시스템: 안정적인 밀봉을 위한 라이브로드 벨빌 스프링 패킹
유량 보어 옵션: 밸브 최적화를 위한 전체 보어, 축소 보어 또는 사용자 정의 보어
그리고 액추에이터 비용.
GKTV 시리즈는 다음을 포함한 극한의 서비스 요구 사항을 충족하도록 설계되었습니다.

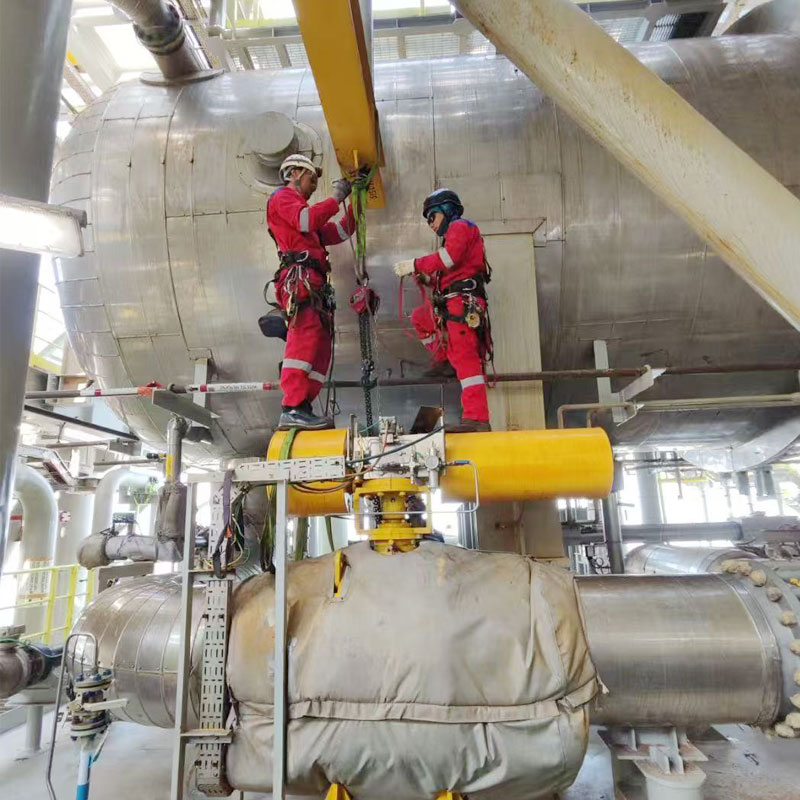

고온 고압 증기, 석유 정제, 석탄 가스 이송 및
슬러리 처리. HVOF 열처리와 같은 고급 코팅 기술
분무 및 니켈 기반 합금으로 뛰어난 마모 및 부식 방지
장기간 문제없이 작동할 수 있는 내구성.
- 더블 블록 및 블리드
스프링 장착 플로팅 시트가 있는 트러니언 장착 디자인으로 견고함을 보장합니다.
완전히 열거나 닫았을 때에도 상류와 하류 양쪽 모두 밀봉
위치. 농축액은 내장된 배수 밸브를 통해 안전하게 배출될 수 있습니다.
- 자체 완화 시트
온도 또는 압력에 따라 밸브 캐비티 압력을 자동으로 완화합니다.
추가적인 릴리프 밸브가 필요 없이 스파이크를 발생시킵니다.
액체 이송 과정에서 안전을 보장합니다.
- 오버사이즈 스템 디자인
극한의 토크와 잦은 작동에도 견딥니다.
입자 축적으로 인한 손상 위험을 줄입니다.
- 안정적인 스템 및 바디 밀봉
고품질 O-링과 그래파이트 개스킷은 신뢰할 수 있는 밀봉을 제공합니다.
폭넓은 압력 변동 하에서.
중요한 공정에서 안전성을 강화하기 위해 폭발 방지 O-링을 사용할 수 있습니다.
- 낮은 작동 토크
트러니언 장착 구조로 높은 하중에서도 작동 토크 감소
차압을 조절하여 원활한 밸브 작동을 보장합니다.
- 단조 차체 소재
정밀하게 설계된 벽 두께를 갖춘 단조 본체 및 엔드 커넥터
기계적 강도, 신뢰성 및 더 긴 서비스 수명을 보장합니다.
구조적 무결성과 압력 저항성을 갖춘 주조물.
- 유연한 운영
저마찰 시트와 스템 베어링은 토크를 줄여 장기적으로 사용할 수 있습니다.
기름이 없는 작업.
- 방화 및 정전기 방지 설계
API607 및 BS6755에 따라 인증되었으며 IACS 감독 하에 테스트되었습니다.
폭발성 환경에서 추가적인 안전을 위한 선택적 정전기 방지 구조.
- 첨단 코팅 기술
HVOF 열분사 또는 야금 코팅은 높은 내마모성을 보장합니다.
내식성, 일관된 열팽창성을 갖추고 있습니다.
슬러리, 석탄재, 회수수 등에 적합한 니켈 기반 합금 코팅
흑수 처리 적용.
