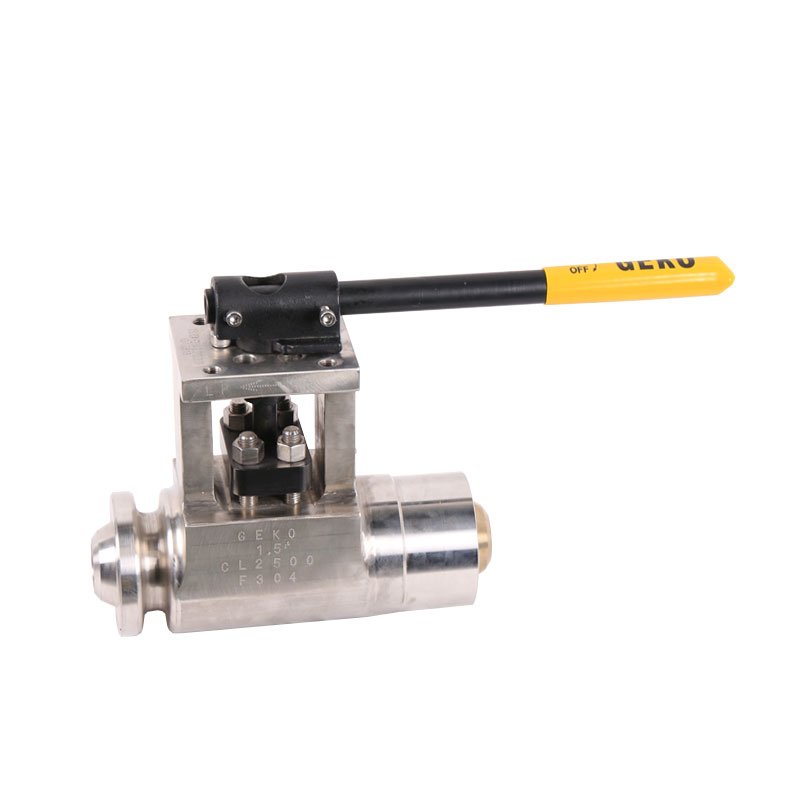

그만큼 GKPV 시리즈 금속 밀봉 볼 밸브 정밀한 차단, 높은 압력 저항성, 긴 사용 수명이 필요한 까다로운 산업용 애플리케이션을 위해 설계된 고성능 금속 시트 밸브입니다.
단조 강철 본체와 정밀하게 설계된 내부 구성품으로 제작된 이 밸브는 극한의 온도와 압력에서도 뛰어난 내구성과 밀봉 무결성을 보장합니다.
견고한 기계적 설계, 고급 시트 구조, 통합 스템 잠금 장치 덕분에 석유 및 가스, 석유화학, 발전, 정제 등의 산업에 이상적입니다.
GKPV 시리즈 하드 실드 볼 밸브 - 극한 압력 및 온도를 위한 고성능 금속 시트 디자인
| |
크기 범위 DN15 ~ DN600(½" ~ 24"), 기타 사용자 정의 크기 사용 가능 | 본체 재질 단조 탄소강/스테인리스강(A105, F304, F316, F51) |
온도 범위 -29°C ~ +600°C (-20°F ~ +1112°F) | 스템 소재 내마모성 또는 저마찰 코팅이 된 스테인리스 스틸(410/17-4PH/316SS) |
최대 허용 작동 압력 ASME Class 1500 / 3100 / 4500 (재료 및 크기에 따라 다름) | 시트 및 실링 표면 HVOF 크롬 카바이드 또는 Inconel 718 코팅을 사용한 금속 간 밀봉 |
스템 디자인 폭발 방지 구조의 더블키 스템, 정밀한 액추에이터 정렬 | 패킹 및 글랜드 Chesteron 0.125인치 패킹과 이중 압출 방지 링이 있는 깊은 스터핑 박스 |
코팅 유형 HVOF 금속 접합 코팅(Class 3100/4500의 경우 표준, Class 1500의 경우 선택 사항) | 작동 방법 수동(레버/기어), 공압, 유압 또는 전기 작동 |
특별한 디자인 특징 핸들에 통합된 잠금 장치, 정확한 회전을 위한 기계적 정지 블록, 단조된 장착 플랜지, 통합 추력 베어링 스템, 쉬운 유지 관리를 위한 확대된 포장 공간 | 종단 연결 표준 소켓 용접: ASME B16.11 |
설계 및 제조 표준 ASME B16.34, MSS SP-101, API 598 / ISO 5208 테스트, NACE MR0175(선택 사항) | 응용 프로그램 석유 및 가스 파이프라인, 석유화학 플랜트, 발전, 정제 시설, 증기 라인 및 고온 공정 시스템 |
테스트 및 검사 API 598 / ISO 5208에 따른 압력 및 누출 테스트 | 주요 하이라이트 고압 및 고온에서 높은 밀봉 무결성, 부식 및 마모 방지, 정밀한 액추에이터 정렬, 쉬운 유지 보수, 긴 서비스 수명 |
GKPV 시리즈 하드 실드 볼 밸브는 고온용으로 설계되었습니다.
고압 및 연마 서비스 조건에서는 기존의 소프트
좌석형 밸브는 안정적으로 작동할 수 없습니다.
이 금속 시트 밸브는 밀폐성, 뛰어난 내마모성을 제공합니다.
석유 및 가스 파이프라인과 같은 까다로운 응용 분야에서 긴 작동 수명
정유 시스템, 화학 공장, 발전 시설.
단조 강철 본체, 정밀하게 설계된 스템 및 HVOF 코팅 밀봉
표면은 순환 열 및
기계적 응력.
밸브 설계는 높은 기계적 강도, 안정적인 액추에이터 장착을 결합합니다.
그리고 극한의 사용 수명에도 무결성을 유지하는 내구성 있는 밀봉 구조입니다.

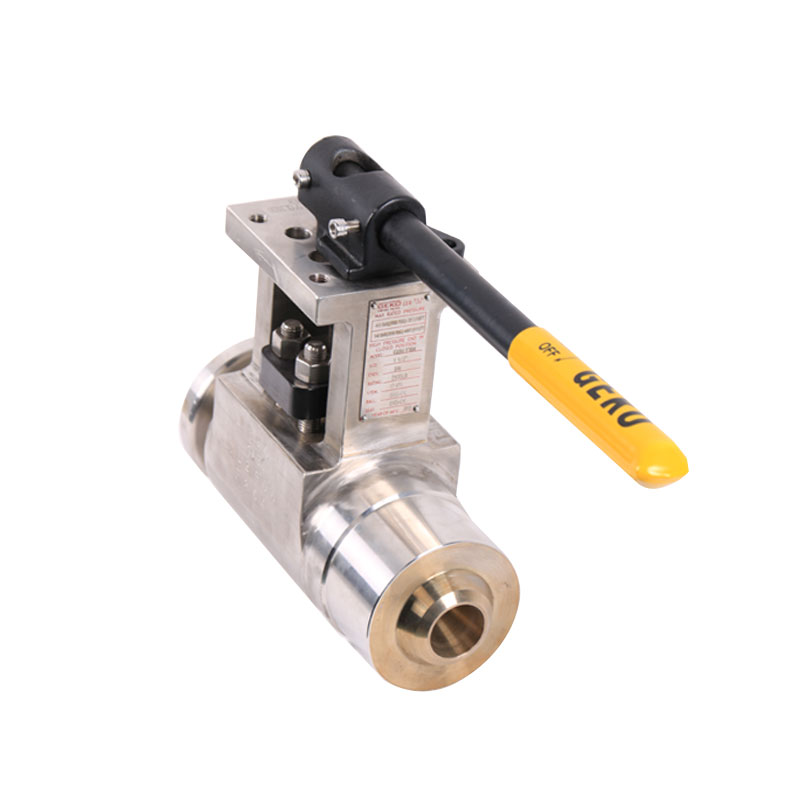

- 핸들 조인트의 잠금 장치 - 정확한 열림/닫힘 위치를 제공하고 안전한 작동을 보장합니다.
- 조절 가능한 스톱 나사를 사용한 기계적 위치 지정 - 액추에이터 토크는 스템을 통해 스톱 블록으로 직접 전달되어 정확한 볼 회전을 보장하고 액추에이터 정렬 오류를 방지합니다.
- 통합형 장착 플랜지 - 지지 브래킷과 밸브 본체 사이에 느슨함이나 오프셋 없이 안정적인 액추에이터 설치를 보장합니다.

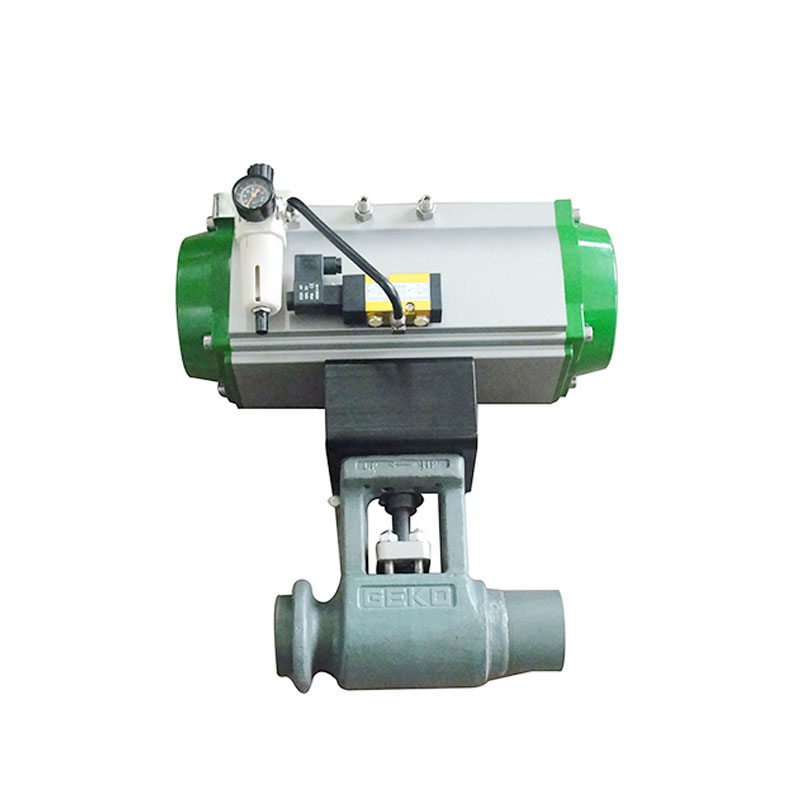

- 더블 키 스템 디자인 – 기어박스, 공압, 유압 또는 전기 액추에이터와의 안정적이고 편리한 연결이 가능합니다.
- 내마모성 코팅이 된 스템 부싱 - 스템 폭발을 방지하고 원활한 작동을 위한 방사형 정렬을 제공합니다.
- 단일 정렬 표시 – 스템과 글랜드에 가공되어 정확한 볼 위치와 흐름 방향을 나타냅니다.
- 활하중 스프링이 장착된 2피스 글랜드 - 충분한 조정 간격을 유지하면서 씰 무결성을 유지합니다. 마찰 방지 코팅이 된 부식 방지 316SS 볼트와 너트, 그리고 인코넬 합금 스프링이 기본으로 제공됩니다.
- 가공된 글랜드 슬리브 - 스템 사이에 지속적인 견고한 연결을 제공합니다.
그리고 패킹 챔버를 통해 압출을 방지하고 정렬을 유지합니다.
- Deep Stuffing Box 디자인 – Chesteron 0.125인치 패킹과 이중 안티- 장착
신뢰할 수 있는 장기 밀봉을 위한 압출 링.
- 금속 압출 방지 링 – 고압 하에서 패킹 변형을 더욱 줄입니다.
- 일체형 넥 바디 디자인 – 용접 후 열처리(PWHT) 중 밸브를 보호합니다.
- 하류 숄더 및 방사형 핀 - 열을 효과적으로 분산하고 표시합니다.
PWHT 중 열대역 경계.

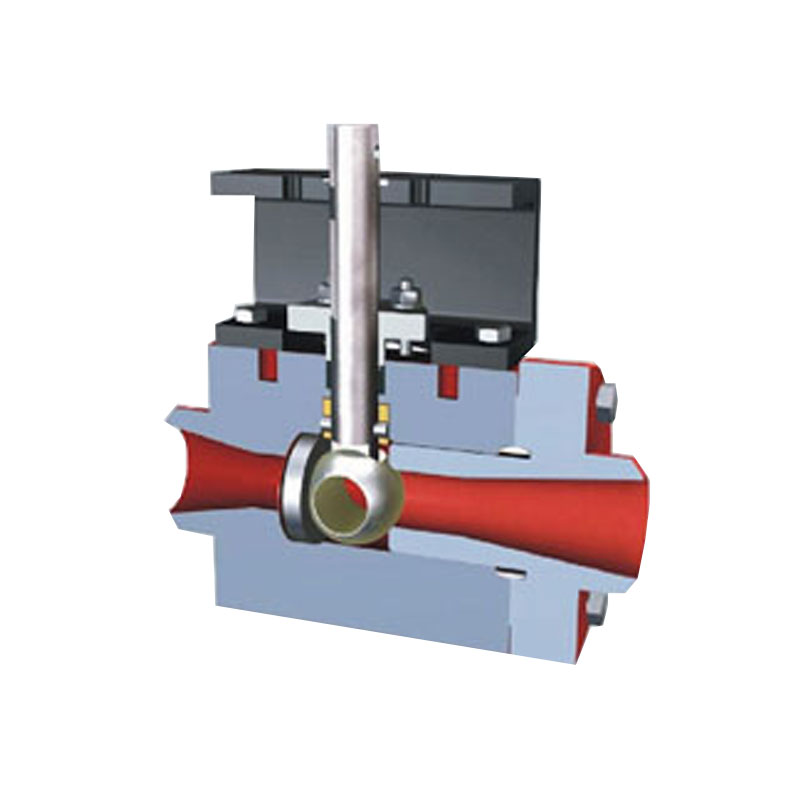

- 검증된 간섭 맞춤 시트 설계 - 최대 ASME 클래스 1500(410SS/HVOF CrC)
최대 3100/4500등급(Inconel 718/S&F CrC)까지 가능합니다.
- 확대된 볼 포트 - 좌석을 노출시키지 않고도 빠른 열 팽창이 가능합니다.
표면을 매체로 사용하여 시트 수명을 연장합니다.
- 볼과 시트 소재의 일치 - 동일한 기질과 코팅으로 보장
동일한 열팽창률과 안정적인 밀봉을 제공합니다.
- 단조 밸브 바디 - 뛰어난 압력 저항성과 기계적 특성을 제공합니다.
힘.
- 확장된 포장 영역 – 포장 조정을 쉽게 해줍니다.
정확한 스템 정렬을 유지하면서 교체합니다.
- 일체형 추력 베어링 스템 - 내마모 코팅 및 투명
개폐 표시, 변형 없이 높은 축방향 하중을 지지합니다.
- 정밀하게 맞춰진 스템 연결 - 안전하게 맞물립니다.
안정성을 높이기 위해 플랜지 보어를 지지합니다.
- 조절 가능한 핸들 - 길이에 따라 위치 지정 가능
T형 핸들로 사용하거나, 제한된 공간에서 하류로 역전시키는 방법
표준 최대 길이는 24인치입니다.
* 밸브 본체에 직접 단조된 흐름 방향 화살표 - 눈에 띄게 표시됨
단열 후.
* ASME B16.34 성능 및 압력 표준을 충족합니다.
* 소켓 용접 끝부분은 ASME B16.11을 준수합니다.
* 일반 또는 고객이 지정한 베벨 끝단이 있는 맞대기 용접 끝단이 제공됩니다.
* MSS SP-101 표준에 따른 액추에이터 장착.
* ASME 3100/4500 밸브의 경우 HVOF 스프레이 코팅(야금 접합)이 표준이며, ASME 1500 클래스의 경우 선택 사항입니다.
