산업용으로 적합한 볼 밸브 선택 방법 | GEKO 밸브

볼 밸브는 현대 산업 시스템에서 가장 널리 사용되는 차단 및 제어 밸브 중 하나입니다. 구형 폐쇄 부재와 직선 유로를 특징으로 하는 볼 밸브는 빠른 1/4회전 작동, 낮은 유동 저항, 안정적인 밀폐 차단 및 간편한 유지보수를 제공합니다. 그러나 수십 가지의 설계 유형, 본체 재질, 압력 등급 및 밀봉 솔루션이 존재하기 때문에 많은 엔지니어들이 특정 공정 매체, 작동 조건 및 프로젝트 예산에 맞는 적절한 볼 밸브를 선택하는 데 어려움을 겪습니다. 이 가이드는 산업 응용 분야에 적합한 볼 밸브를 선택하여 조기 고장, 계획되지 않은 가동 중단 및 과도한 운영 비용을 방지하는 데 필요한 모든 핵심 요소를 분석합니다.

1. 작동 조건 매개변수 확인

볼 밸브 선택의 첫 번째 단계는 핵심 작동 데이터를 명확히 하는 것이며, 이는 이후의 모든 구성 결정의 기초가 됩니다.

작동 유체: 물, 천연가스, 증기, 오일, 화학 용제, 슬러리, 부식성 유체 또는 극저온 유체. 유체의 특성에 따라 밸브 본체, 트림 및 시트 재질이 결정됩니다.

작동 압력: 공칭 압력, 최대 차단 압력 및 발생 가능한 압력 서지. 해당 압력 등급(Class150, Class300, Class600, PN16, PN25, PN40 등)을 선택하십시오.

작동 온도: 저온, 상온, 중온 또는 고온. 온도는 사용 가능한 밀봉재의 종류를 직접적으로 제한합니다.

유량 요구 사항: 완전 차단 또는 부분 유량 조절만 가능합니다. 표준 볼 밸브는 온/오프 기능에 최적화되어 있으며, 유량 조절에는 분할형 V 포트 볼 밸브를 권장합니다.

유량 및 배관 크기: 밸브 내경과 배관 직경을 일치시키고, 이에 따라 전체 포트 또는 축소 포트 설계를 선택하십시오.

2. 볼 밸브 본체 디자인 스타일 선택

산업용 볼 밸브는 다양한 상황에 맞춰 여러 가지 구조 설계로 나뉩니다.

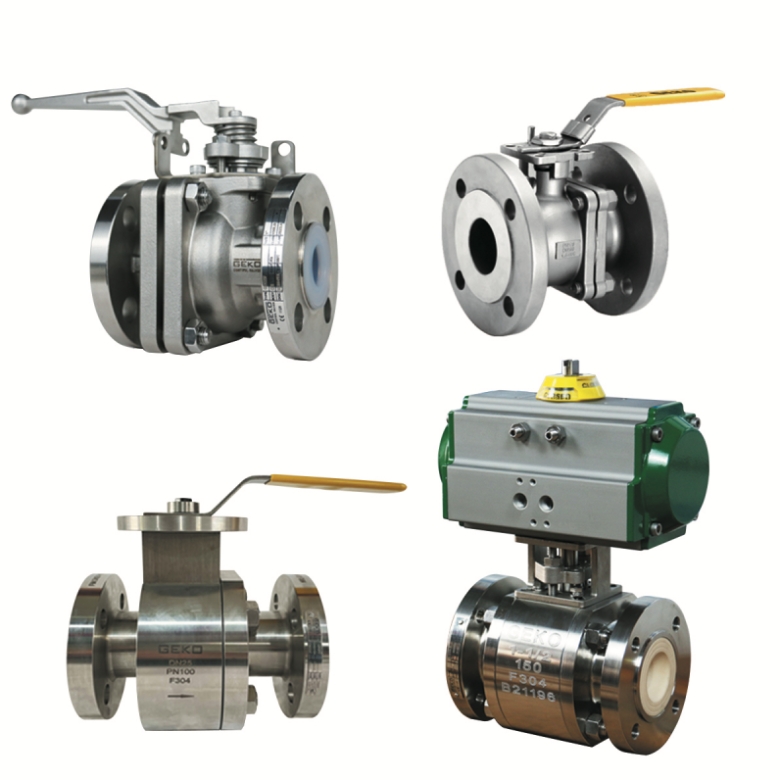

플로팅 볼 밸브

볼은 두 개의 지지대만으로 지탱됩니다. 구조가 간단하고 비용 효율적입니다. 저압 및 중압 배관에 가장 적합하며, 수처리, 난방 시스템 및 일반 화학 배관에 널리 사용됩니다.

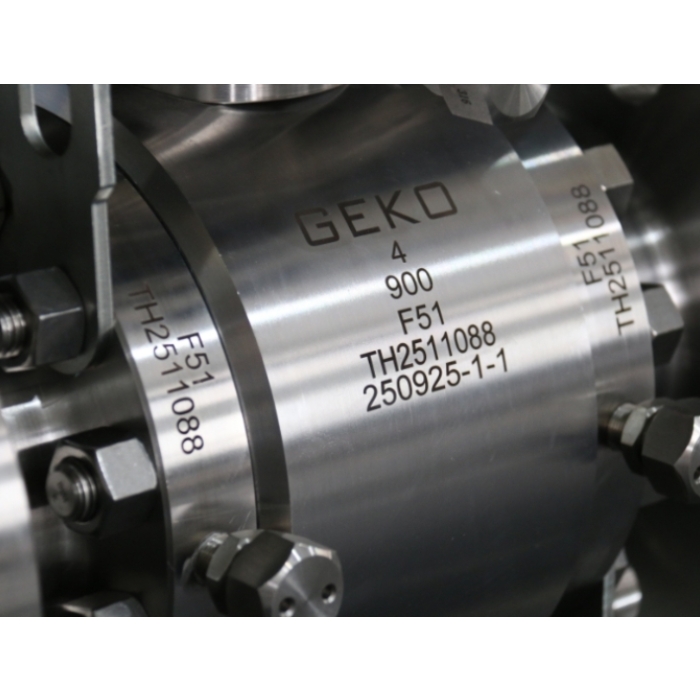

트러니언 장착형 볼 밸브

상부 및 하부 트러니언 샤프트로 지지되는 고정형 볼 베어링입니다. 시트 마찰이 적어 고압 및 대구경 조건에서 탁월한 성능을 발휘합니다. 천연가스 수송, 석유화학 및 발전소 배관에 이상적입니다.

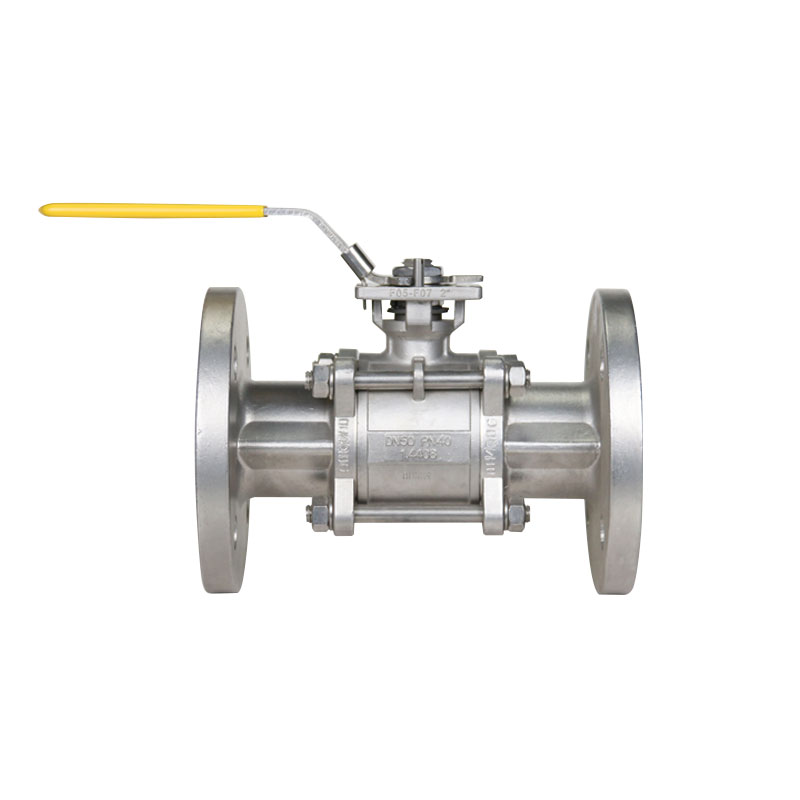

3피스 볼 밸브

모듈식 3피스 본체 구조. 배관에서 밸브 전체를 분리하지 않고도 손쉬운 인라인 유지보수가 가능합니다. 식품 가공 및 정밀 화학 공장과 같이 잦은 정비가 필요한 시스템에 적합합니다.

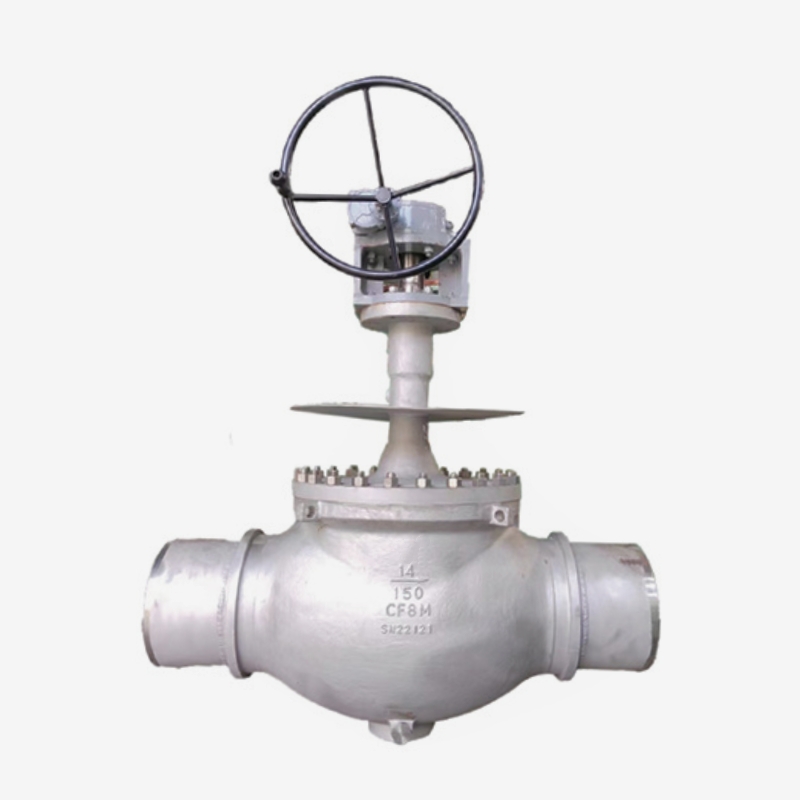

상단 진입형 볼 밸브

플랜지를 분리하지 않고 밸브 상단에서 유지보수를 완료할 수 있어 지하 파이프라인 및 천연가스 스테이션에 널리 사용됩니다.

3. 차체 및 트림 소재 선택

부식, 침식 및 누출을 방지하려면 재료와 공정 매체의 호환성이 매우 중요합니다.

WCB 탄소강: 고온 증기, 일반 오일 및 비부식성 산업용수에 적합하며 발전 및 화력 산업에서 널리 사용됩니다.

SS304/SS316 스테인리스강: 물, 약산, 약알칼리 및 일반적인 화학 매체에 적합합니다.

합금강: 고온, 고압 및 수소 함유 작업 조건에 적합합니다.

듀플렉스 스테인리스강: 해수, 염수 및 강한 부식성 환경에 적합합니다.

4. 시트 및 씰 재질

밀봉재는 밀폐성과 사용 온도 범위를 결정합니다.

PTFE/RPTFE: 200°C 이하의 매체에서 우수한 내화학성을 가지며, 일반 산업용 청정 매체에 적합합니다.

나일론, PEEK: 내마모성이 뛰어나 미세한 고체 입자가 포함된 매체에 적합합니다.

금속 대 금속 시트: 고온, 고압, 고속 유체 및 증기 서비스에 적합하며, 금속으로 된 견고한 밀봉을 통해 완벽한 차단을 구현할 수 있습니다.

5. 최종 연결 유형

설치, 유지보수 및 압력 등급에 따라 연결 방식을 선택하십시오.

플랜지 연결: 분해가 편리하고 밀봉이 안정적이며, 대형 및 고압 산업용 파이프라인에 일반적으로 사용됩니다.

나사식 연결: 주로 저압 보조 배관용 소형 밸브에 사용됩니다.

맞대기 용접/소켓 용접 연결: 고압, 고온 및 위험 매체에 적합하며 누출 위험이 전혀 없습니다.

6. 액추에이터 선정

수동 작동 또는 자동 제어는 시스템 설계에 따라 달라집니다.

수동 볼 밸브(핸들/기어 작동식): 간단하고 저렴하며, 간헐적인 스위치 작동에 사용됩니다.

공압 볼 밸브: 빠른 전환, 방폭형 옵션 제공, 자동화 산업 공정에 가장 널리 사용되는 제품입니다.

전동 볼 밸브: 압축 공기가 없는 현장에 적합하며, PLC 신호로 원격 제어가 편리합니다.

유압 액추에이터: 초대형 직경 및 고토크의 고하중 볼 밸브용.

7. 주요 응용 시나리오 참조

발전소 보조 배관: 트러니언 장착형 탄소강 볼 밸브, 플랜지 연결, 고온 유체용 금속 시트 옵션

수처리 산업: 플로팅 스테인리스 스틸 볼 밸브, PTFE 소프트 시트

천연가스 송유관: 정전기 방지 및 내화 설계가 적용된 트러니언 볼 밸브

화학적 부식성 매체: 내식성 연질 시트가 장착된 SS316 또는 듀플렉스강 볼 밸브

식음료 산업: 클램프 연결 방식의 위생적인 ​​스테인리스 스틸 볼 밸브

8. 중요한 추가 안전 기능

위험한 산업 작업 환경에서는 추가적인 구성 요소를 고려해야 합니다.

내화 설계: 화재 발생 시 밀봉재가 녹는 경우에도 대규모 누출을 방지합니다.

정전기 방지 장치: 정전기를 방전시켜 가연성 물질의 폭발 위험을 방지합니다.

내부 압력에 의한 스템 이탈 방지: 내부 압력 하에서 스템이 튀어나오는 것을 방지합니다.

잠금 장치: 오작동 방지를 위해 열림/닫힘 위치를 잠급니다.

결론

적합한 산업용 볼 밸브를 선택하는 것은 단순히 배관 크기와 압력 등급을 맞추는 것만이 아닙니다. 엔지니어는 작동 유체, 온도, 압력, 구조 설계, 재질, 연결 방식 및 작동 모드를 종합적으로 평가해야 합니다. 부적절한 선택은 내부 누출, 작동 불량, 씰의 빠른 노화 및 잦은 유지 보수로 이어질 수 있습니다.

GEKO는 발전소, 석유화학, 수처리, 난방 및 천연가스 산업의 맞춤형 요구 사항을 충족하기 위해 다양한 재질 구성의 플로팅 볼 밸브, 트러니언 마운트 볼 밸브, 3피스 볼 밸브를 포함한 전 제품군을 제공합니다. 산업 프로젝트에 필요한 볼 밸브 선정에 대한 전문적인 지원이 필요하시면 당사 기술팀에 문의하십시오.
