볼 밸브 크기 선정 시 흔히 저지르는 실수와 이를 피하는 방법

부적절한 볼 밸브 크기 선정은 공정 성능 저하, 밸브 시트 조기 마모, 과도한 압력 강하, 캐비테이션, 소음 및 계획되지 않은 공장 가동 중단의 가장 흔한 원인 중 하나입니다. 많은 엔지니어와 구매팀은 유량 용량, 유체 특성, 유속 제한 및 압력 차이를 계산하여 고려하는 대신 단순히 명목상의 배관 크기만 일치시켜 밸브를 선정합니다. 사양을 정할 때, 플로팅 볼 밸브, 트러니언 장착형 볼 밸브, 풀포트 볼 밸브 또는 축소형 포트 볼 밸브 다양한 변형을 고려할 때, 정확한 크기 선정은 차단 무결성, 유량 안정성, 액추에이터 성능 및 총 소유 비용 간의 균형을 유지합니다. GEKO 밸브는 정확한 크기 선정을 지원합니다. 볼 밸브 Cv 계산산업, 화학, 발전 및 석유/가스 배관 시스템(중장비 포함)에 대한 보어 선정 지침 및 용도별 엔지니어링 검토를 제공합니다. 파이프라인 볼 밸브 조립품.

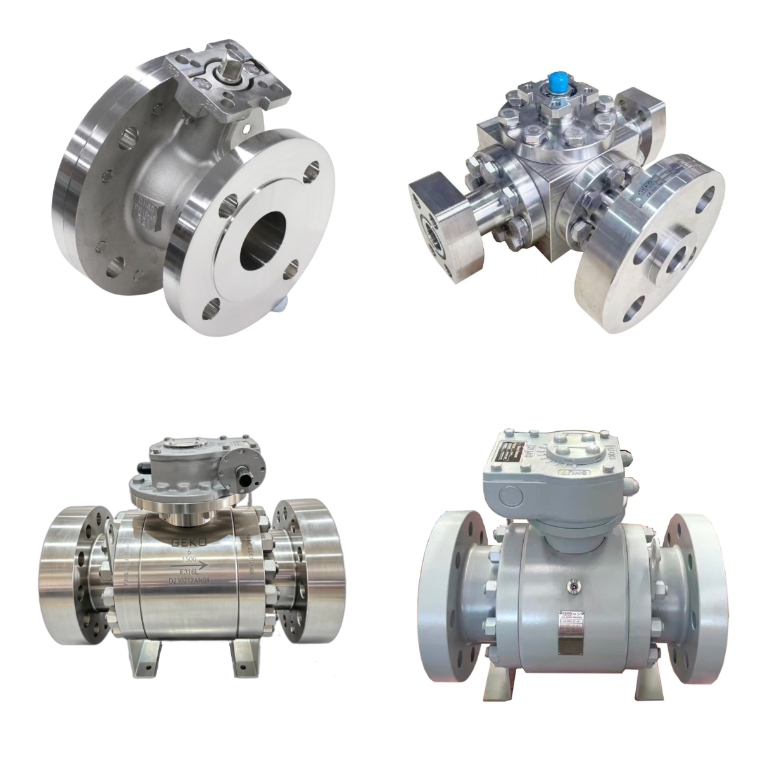

실수 1: 명목상 파이프 크기만으로 크기를 정하고, Cv 값과 압력 강하를 무시함

가장 흔한 오류는 적절한 검토 절차를 거치지 않고 인접한 배관과 동일한 공칭 크기의 볼 밸브를 자동으로 선택하는 것입니다. 볼 밸브 Cv 계산명목상 크기가 유량 용량을 직접적으로 정의하는 것은 아닙니다. 풀포트 볼 밸브 그리고 축소형 포트 볼 밸브 동일한 NPS라도 Cv 값은 극적으로 다르게 나타날 수 있습니다. 이러한 간과로 인해 과도한 규모 조정 또는 규모 축소라는 두 가지 비용이 많이 드는 결과가 발생하며, 이는 직접적인 영향을 미칩니다. 산업용 볼 밸브 압력 강하 배관 회로 전체에 걸쳐.

피하는 방법먼저 유량, 입구/출구 압력, 작동 온도, 유체 밀도 및 점도와 같은 공정 데이터를 확보한 후 필요한 Cv 값을 계산합니다. 계산된 Cv 값을 단순히 배관 직경이 아닌 밸브의 공시된 Cv 값과 비교합니다.

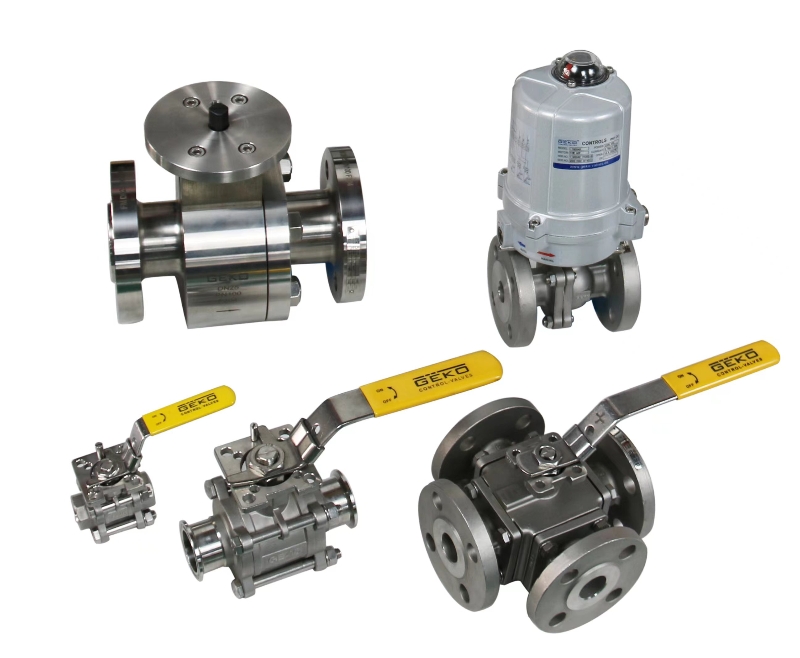

두 번째 실수: 전체 포트 Cv 등급과 축소 포트 Cv 등급을 혼동함

구매자들은 흔히 특정 NPS 볼 밸브가 최대 유량 용량을 제공할 것이라고 생각하지만, 실제로 선택한 축소 포트(표준 포트) 설계는 내부 직경이 훨씬 작고 Cv 값이 낮다는 것을 알게 됩니다. 축소 포트 볼 밸브는 더 가볍고 저렴하지만, 더 높은 유량을 발생시킵니다. 산업용 볼 밸브 압력 강하 또한 피깅 작업을 제한할 수 있습니다. 파이프라인 볼 밸브 설치.

피하는 방법: 명확하게 명시하세요 풀포트 볼 밸브 vs 축소형 포트 볼 밸브 데이터시트를 참조하십시오. 정확한 내경 구성에 대한 공시된 Cv 값을 요구하십시오. 피깅, 저손실 이송 라인 및 고유량 격리에는 전체 포트를 선택하십시오. 압력 손실이 허용되고 비용/무게 최적화가 필요한 경우에는 축소 포트도 사용할 수 있습니다.

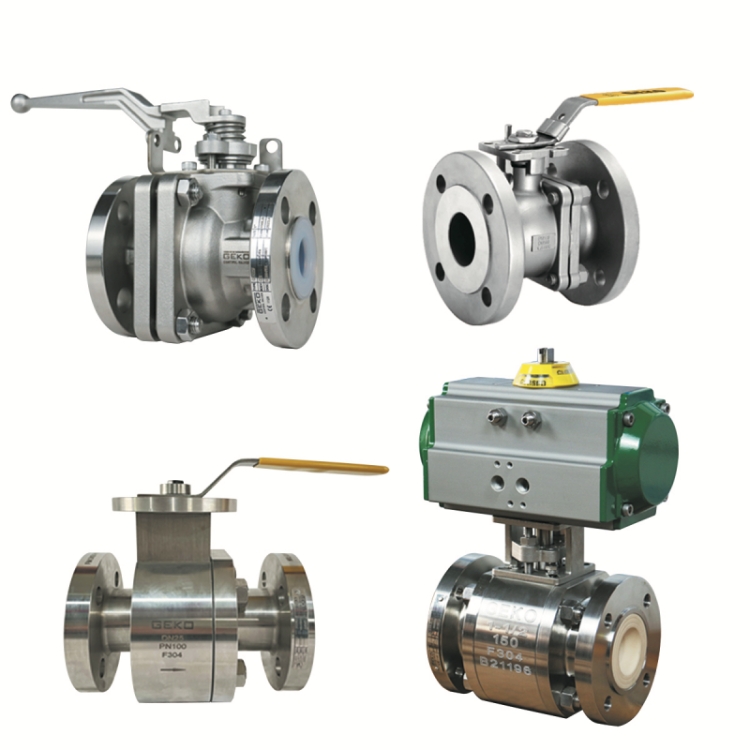

세 번째 실수: 제어 볼 밸브의 크기를 과도하게 큰 경우

조절식 밸브용으로 사용되는 대형 볼 밸브는 매우 낮은 작동 범위(종종 10~20% 개방)에서 작동합니다. 이로 인해 불안정한 헌팅 현상, 제어력 저하, 높은 국부 유속으로 인한 밸브 시트 침식 가속화, 그리고 필요 이상으로 크고 값비싼 액추에이터가 사용됩니다. 많은 설계자들이 유동 시뮬레이션 없이 "안전 여유"를 위해 밸브 크기를 과도하게 설계하는데, 이러한 위험은 다른 밸브에도 동일하게 적용됩니다. 플로팅 볼 밸브 그리고 트러니언 장착형 볼 밸브 디자인.

피하는 방법정상 설계 유량 조건에서 작동 범위는 40~70%를 목표로 하십시오. 밸브 본체를 임의로 확대하기보다는 엔지니어링 계산에서 안전 여유를 확보하십시오. 확인 볼 밸브 액추에이터 토크 최대 시스템 압력이 아닌 실제 작동 차압에서 측정합니다.

실수 4: 크기 부족 및 안전 유체 속도 초과

크기가 작은 볼 밸브는 유량 병목 현상을 일으켜 유속, 난류, 소음, 침식, 액체의 경우 캐비테이션을 유발하고 압축성 유체의 경우 막힘 현상을 초래합니다. 이는 밸브 시트, 볼, 트림을 손상시키고 펌프나 압축기의 동력 소비를 증가시킵니다. 특히 밸브 시트 열화 위험은 다음과 같은 경우에 두드러집니다. 금속 시트 볼 밸브 고속 연마재에 사용되는 스타일.

피하는 방법액체, 기체 및 증기에 대한 산업 표준 유속 제한을 적용하십시오. 사양 결정 단계 초기에 캐비테이션 및 초크 유동 조건을 확인하십시오. 더 큰 내경으로도 높은 유속을 제거할 수 없는 경우, 특히 다음과 같은 경우에 단계적 압력 감소 또는 캐비테이션 방지 트림을 고려하십시오. 금속 시트 볼 밸브 선택 사항.

실수 5: 가스/증기 용량 산정을 액체 용량 산정과 동일하게 취급하는 것

액체용 펌프 용량 산정 공식은 압축성 유체에는 적용되지 않습니다. 가스, 증기 및 스팀은 압력에 따라 밀도가 변하므로 초크 유량과 팽창 계수를 고려해야 합니다. 액체용 Cv 방법을 가스 서비스에 적용하면 위험할 정도로 잘못된 용량 산정 결과가 나와 전체적인 예측에 왜곡을 초래할 수 있습니다. 볼 밸브 Cv 계산 그리고 부풀리다 산업용 볼 밸브 압력 강하.

피하는 방법압축성 유체 크기 계산식을 기체 및 증기에 적용하십시오. 비촉각 유동과 촉각 유동 영역을 구분하고 출구 압력과 임계 압력비를 확인하십시오.

실수 6: 교체용 사이즈를 정할 때 면간 거리를 무시하는 것

NPS와 압력 등급이 일치하더라도, 면간 또는 끝단 간 치수가 일치하지 않으면 개조 과정에서 조립 문제가 발생할 수 있습니다. 이러한 일반적인 오류는 시운전을 지연시키고 재작업이나 스풀 피스 수정을 필요로 합니다. 플로팅 볼 밸브, 트러니언 장착형 볼 밸브 또는 파이프라인 볼 밸브 대사.

피하는 방법교체용 볼 밸브를 주문하기 전에 ASME B16.10을 참조하여 면간 길이, 끝단 연결 유형(플랜지형, 나사형, 맞대기 용접형) 및 플랜지 표준을 확인하십시오.

실수 7: 기압 등급 및 온도 저하를 잊어버리는 것

압력-온도 감쇠를 고려하지 않고 주변 압력 등급만으로 밸브를 선택하는 것은 안전상의 위험입니다. ASME B16.34 등급은 온도가 상승함에 따라 낮아지므로 밸브는 저온 조건뿐만 아니라 최대 작동 온도에서도 적합해야 합니다. 이 규칙은 소프트 시트 밸브에도 적용됩니다. 금속 시트 볼 밸브 모델들은 모두 비슷합니다.

피하는 방법해당 압력-온도표를 사용하여 밸브의 정격 용량을 낮추고 밸브의 정격 용량이 최악의 작동 지점을 포함하는지 확인하십시오.

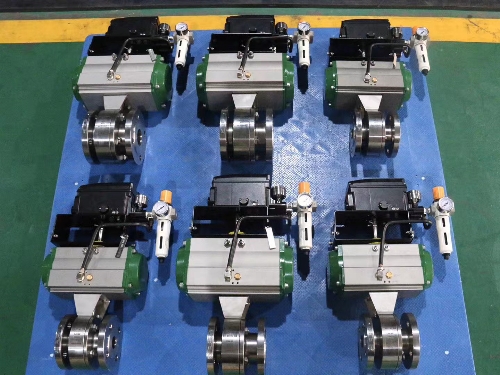

실수 8: 액추에이터 토크와 실제 차압의 일치 여부를 무시함

밸브 본체의 크기는 적절하게 정하면서 액추에이터의 크기를 작게 하는 것은 흔히 발생하는 실수입니다. 분리 토크는 명목상의 크기뿐만 아니라 시트 마찰, 유체 압력 및 온도에도 영향을 받습니다. 액추에이터 크기가 부적절하면 문제가 발생할 수 있습니다. 볼 밸브 액추에이터 토크 작동 속도 저하, 스트로크 불량 또는 불완전한 차단으로 이어집니다.

피하는 방법설계 압력 및 최대 차압에서의 토크 곡선을 요청하십시오. 저온 시동, 고점도 유체 및 반복 작동에 대한 안전 여유를 포함하십시오. 검증하십시오. 볼 밸브 액추에이터 토크 브레이크아웃 및 주행 토크 값에 대한 출력 트러니언 장착형 볼 밸브 또는 플로팅 볼 밸브.

엔지니어 및 구매자를 위한 검증된 볼 밸브 크기 선정 워크플로

1. 유량, P1, P2, 온도, 유체 종류, 밀도, 점도, 증기압 등 모든 공정 데이터를 수집하십시오.
2. 서비스 목표 정의: 격리 기능만 또는 제어 기능 조절
3. 정식 이력서를 사용하여 필요한 CV를 계산하세요. 볼 밸브 Cv 계산 속도, 캐비테이션 또는 막힘 흐름 위험을 확인하십시오.
4. 선택하다 풀포트 볼 밸브 또는 축소형 포트 볼 밸브 그리고 해당 보어에 대한 공개된 CV를 확인하십시오.
5. 압력 등급, 재질, 압력-온도 감쇠 및 면간 거리를 확인하고 명시하십시오. 금속 시트 볼 밸브 고온 또는 침식성 환경이 예상되는 경우
6. 실제 차압을 사용하여 액추에이터 크기를 조정합니다. 볼 밸브 액추에이터 토크 값
7. 견적 요청서(RFQ)를 발행하기 전에, 특히 중요한 사항에 대해서는 제조업체의 애플리케이션 엔지니어링 팀과 협의하여 검증하십시오. 파이프라인 볼 밸브 프로젝트

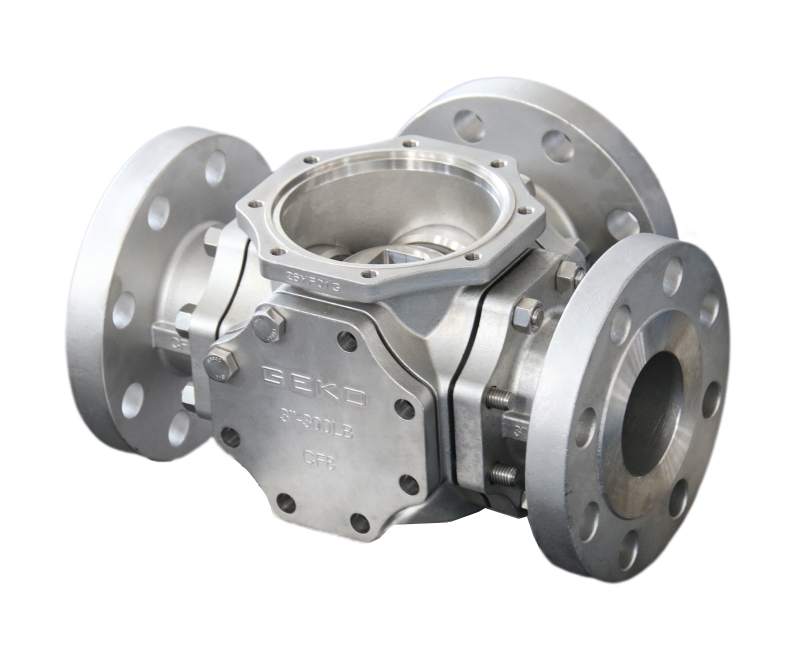

GEKO 밸브는 어떻게 크기 오류를 방지하는가

GEKO Valve의 엔지니어링 팀은 가장 흔한 볼 밸브 크기 선정 오류를 방지하기 위해 공정 매개변수를 사전에 검토합니다. 당사는 다음과 같은 Cv 데이터를 제공합니다. 풀포트 볼 밸브 그리고 축소형 포트 볼 밸브, 트러니언 장착형 볼 밸브 그리고 플로팅 볼 밸브토크 검증, ASME/API 치수 준수 및 유체 화학 및 온도에 맞춘 재료 선택(견고한 설계 포함) 금속 시트 볼 밸브 그리고 파이프라인 볼 밸브 옵션. 사전 주문 사이즈 검토를 통해 사이즈가 너무 크거나 작은 문제, 속도 위험 등을 파악합니다. 볼 밸브 액추에이터 토크 제작 시작 전에 불일치를 방지하여 현장 재작업을 줄이고 밸브 수명을 연장하는 동시에 불필요한 문제를 제어합니다. 산업용 볼 밸브 압력 강하 정확한 것을 통해 볼 밸브 Cv 계산.

최종 사이즈 체크리스트

• 적절한 방법을 사용하여 공정 데이터로부터 변동계수(Cv)를 계산합니다. 볼 밸브 Cv 계산파이프 크기를 기본값으로 설정하지 마십시오.
• 명시적으로 지정하세요 풀포트 볼 밸브 또는 축소형 포트 볼 밸브
• 액체 캐비테이션 및 가스 막힘 유동 조건을 확인하고 선택하십시오. 금속 시트 볼 밸브 필요한 곳에
• 침식, 소음 및 과도한 마모를 줄이기 위해 안전한 유체 속도를 검증하십시오. 산업용 볼 밸브 압력 강하
• 최대 작동 온도에서 압력 등급을 낮춥니다.
• 성냥 볼 밸브 액추에이터 토크 실제 작동 차압에 대해
• 개조 시 면간 길이 및 끝단 연결 표준을 확인하십시오. 플로팅 볼 밸브, 트러니언 장착형 볼 밸브 또는 파이프라인 볼 밸브

단순한 파이프 크기 맞추기를 넘어 데이터 기반 볼 밸브 크기 조정을 도입함으로써 프로젝트 팀은 안정적인 유량 제어를 제공하고 마모와 소음을 최소화하며 설치 후 값비싼 재작업을 방지할 수 있습니다.
