자동화에 적합한 작동식 볼 밸브를 선택하는 방법

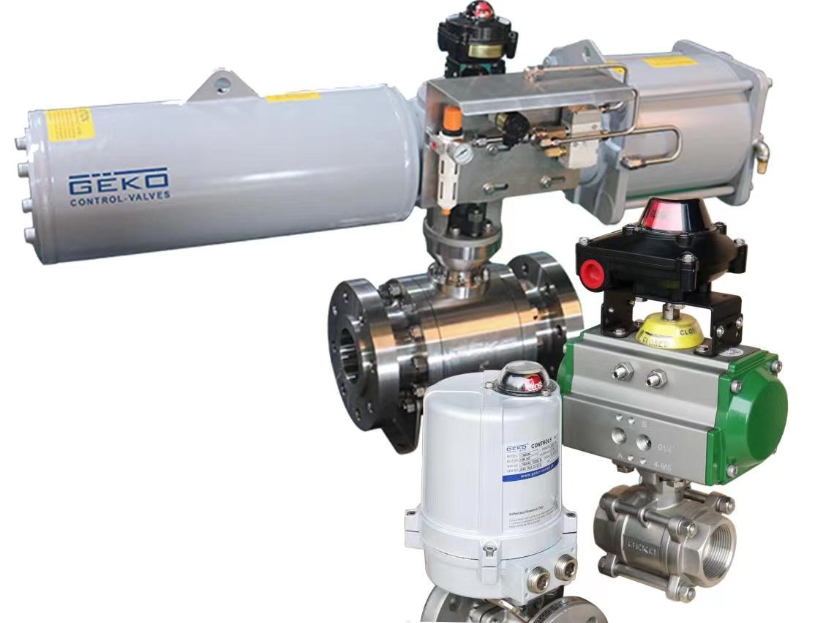

작동식 볼 밸브 – 또한 널리 알려진 바와 같이 공압 볼 밸브 그리고 전기 볼 밸브 자동 볼 밸브 어셈블리는 최신 산업용 배관에 자동 온/오프 또는 가변 유량 제어 기능을 제공하여 수동 조작을 없애고 원격 SCADA, PLC 및 DCS 통합을 지원합니다. 적합한 자동 볼 밸브를 선택하려면 단순히 볼 밸브 본체와 액추에이터를 조합하는 것 이상의 고려가 필요합니다. 엔지니어는 밸브 구조, 토크 요구 사항, 액추에이터 유형, 통신 신호, 위험 지역 등급 및 수명 주기를 평가해야 합니다. 프로젝트에 어떤 용도로 사용되든, 플로팅 볼 밸브, 트러니언 장착형 볼 밸브, 풀포트 볼 밸브 또는 축소형 포트 볼 밸브 설계에 있어 올바른 조립은 신뢰성, 안전성 및 장기 가동 시간의 균형을 유지합니다. GEKO 밸브는 사전 테스트를 거친 제품을 공급합니다. 공압식 볼 밸브 그리고 전동식 볼 밸브 이 패키지는 화학, 발전, 수처리, 석유 및 가스, 공정 자동화 시스템을 위해 설계되었습니다.

1. 핵심 프로세스 및 자동화 요구사항을 먼저 정의하십시오.

밸브의 기능을 명확히 하는 것부터 시작하십시오. 단순한 개폐식 차단인지, 아니면 연속적인 조절 제어인지 확인해야 합니다. 유체 종류, 작동 압력, 온도, 유체 점도 및 화학적 호환성을 기록하십시오. 이러한 매개변수는 필요한 밸브 크기를 직접적으로 결정합니다. 볼 밸브 액추에이터 토크재질 선택 및 밀봉 유형. 침식성, 고온 또는 산성 환경의 경우, 금속 시트 볼 밸브 부드러운 시트형 액추에이터는 깨끗하고 저온 환경에 적합한 경우가 많습니다. 또한 사이클 빈도도 확인해야 합니다. 간헐적인 배치 작업은 고주기 연속 자동화 작업과는 다른 액추에이터 내구성을 요구합니다. 구매 시 구매자는 다음과 같은 다른 업계 용어를 접할 수 있습니다. 공압식 볼 밸브 그리고 전동식 볼 밸브 – 이는 동일한 핵심 자동 볼 밸브 범주를 나타냅니다.

잘못된 선택을 피하는 방법차단 시 최대 차압을 기록하십시오. 이는 분리 계산의 주요 입력값입니다. 볼 밸브 액추에이터 토크밸브 크기를 명목상으로만 판단하지 마십시오. 공압 볼 밸브 또는 전기 볼 밸브.

2. 적절한 볼 밸브 본체 스타일과 내경 구성을 선택하십시오.

기본 볼 밸브 설계는 기준 토크, ​​유량 용량 및 압력 강하를 설정합니다. 풀포트 볼 밸브 최소화하다 산업용 볼 밸브 압력 강하 또한 파이프라인 피깅이 가능하여 이송 라인에 이상적입니다. 축소형 포트 볼 밸브 적당한 압력 손실이 허용될 경우, 소형이며 비용 효율적입니다. 플로팅 볼 밸브 소형 사이즈 및 저압 등급에 적합하며, 고하중 작업에도 적합합니다. 트러니언 장착형 볼 밸브 높은 NPS, 고압 및 고토크 애플리케이션에 적합합니다. 파이프라인 볼 밸브 자동화는 일반적으로 다음과 같이 구축됩니다. 공압식 볼 밸브 또는 전동식 볼 밸브 패키지.

잘못된 선택을 피하는 방법: 적절한 방법을 통해 내경 크기를 필요한 Cv 값에 맞추십시오. 볼 밸브 Cv 계산 특히 변조의 경우 파이프 크기를 기본값으로 사용하는 대신 전동식 볼 밸브 제어 패키지.

3. 작동기 유형 선택: 공압식 볼 밸브 vs. 전동식 볼 밸브

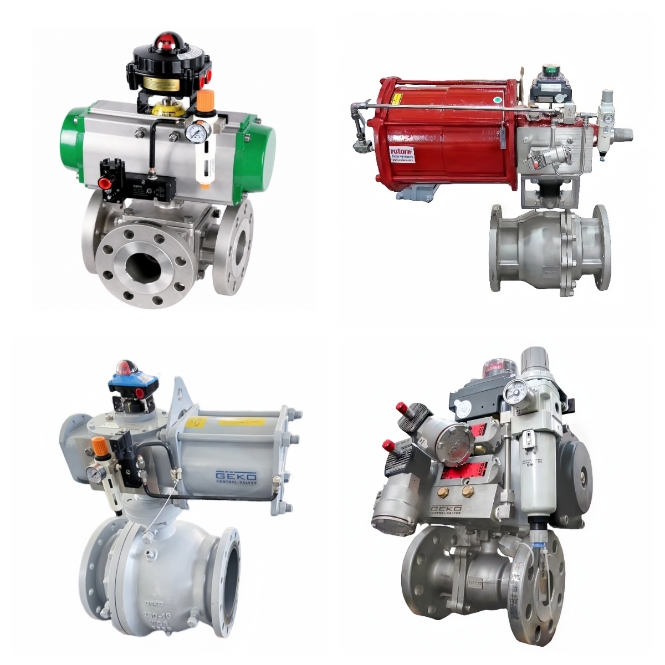

공압 볼 밸브 (또한 다음과 같이 표시됨) 공압식 볼 밸브 / 공압식 볼 밸브이 밸브는 빠른 스트로크, 높은 토크 및 방폭 환경에 널리 사용되며, 계측용 공기를 사용하고 화학 및 정유 공장에서 흔히 볼 수 있습니다. 스프링 복귀식 공압형 밸브는 고장 시 개방 또는 폐쇄 안전 기능을 제공합니다.

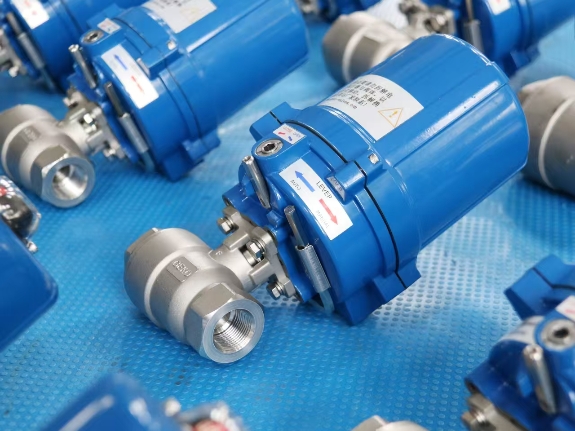

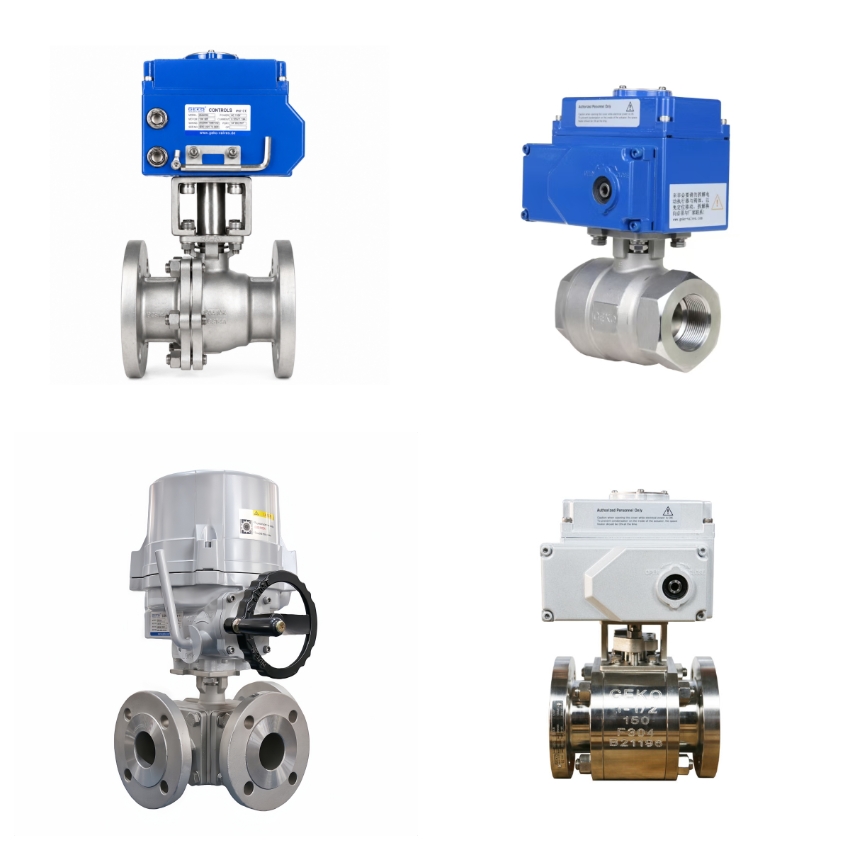

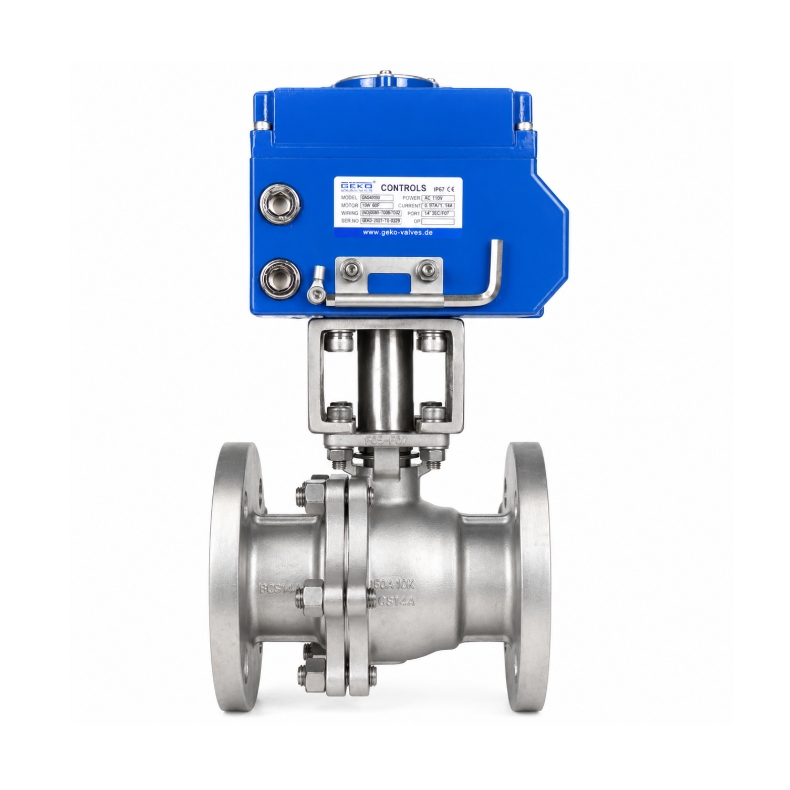

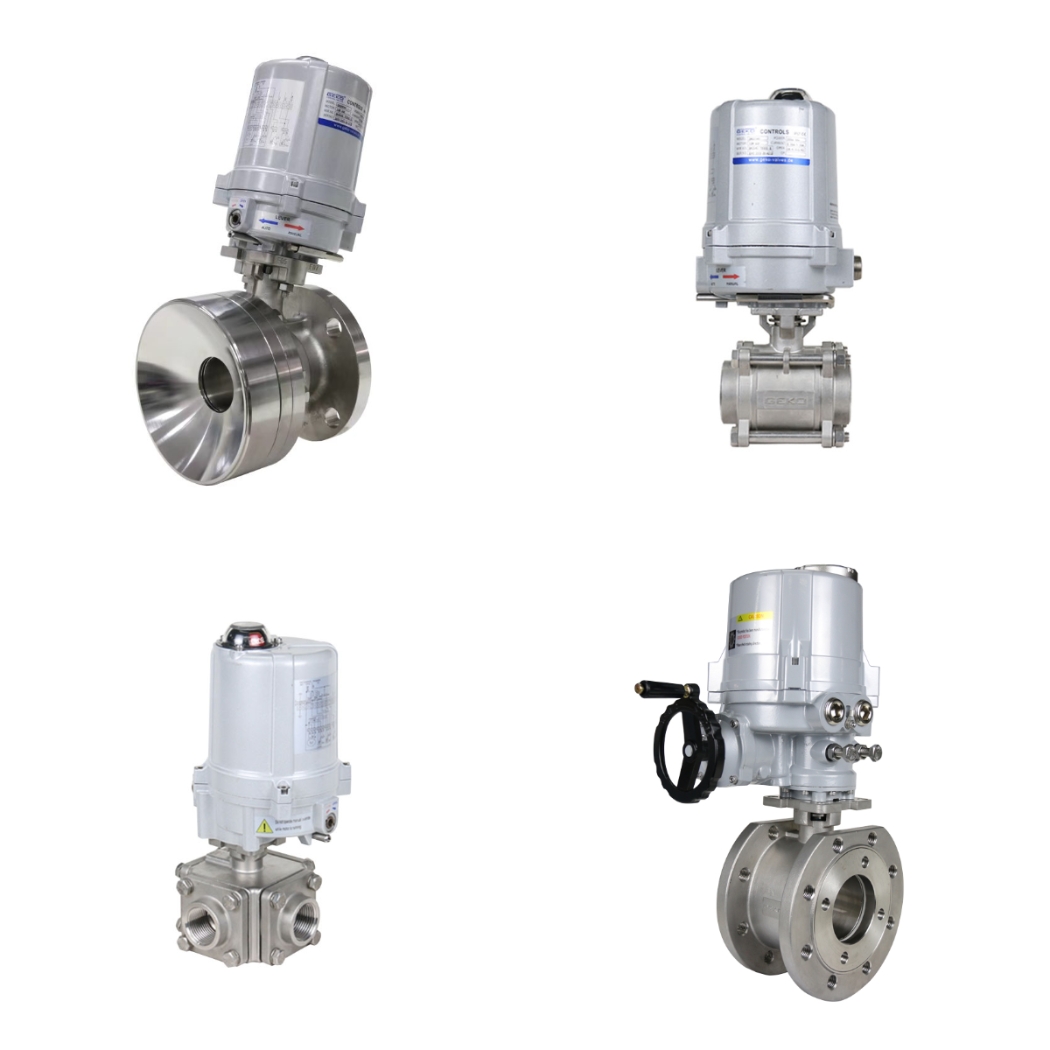

전기식 볼 밸브, 또는 라고도 불립니다 전동식 볼 밸브 또는 전동식 볼 밸브이 제품은 안정적인 압축 공기 공급이 어려운 현장에 적합하며, 변조 서비스를 위한 정밀한 위치 지정 기능을 제공하고, 4-20mA, Modbus 또는 기타 디지털 자동화 프로토콜과 쉽게 통합됩니다.

잘못된 선택을 피하는 방법전원 공급 장치 또는 계측용 공기 품질을 확인하고, 데이터시트 초반에 안전 조치(fail-safe action)를 정의하십시오. 최대 작동 차압에서의 분리 토크를 고려하여 액추에이터의 크기를 절대 작게 설계하지 마십시오. 공압식 볼 밸브 또는 전동식 볼 밸브.

4. 토크 일치 및 안전 여유 확인

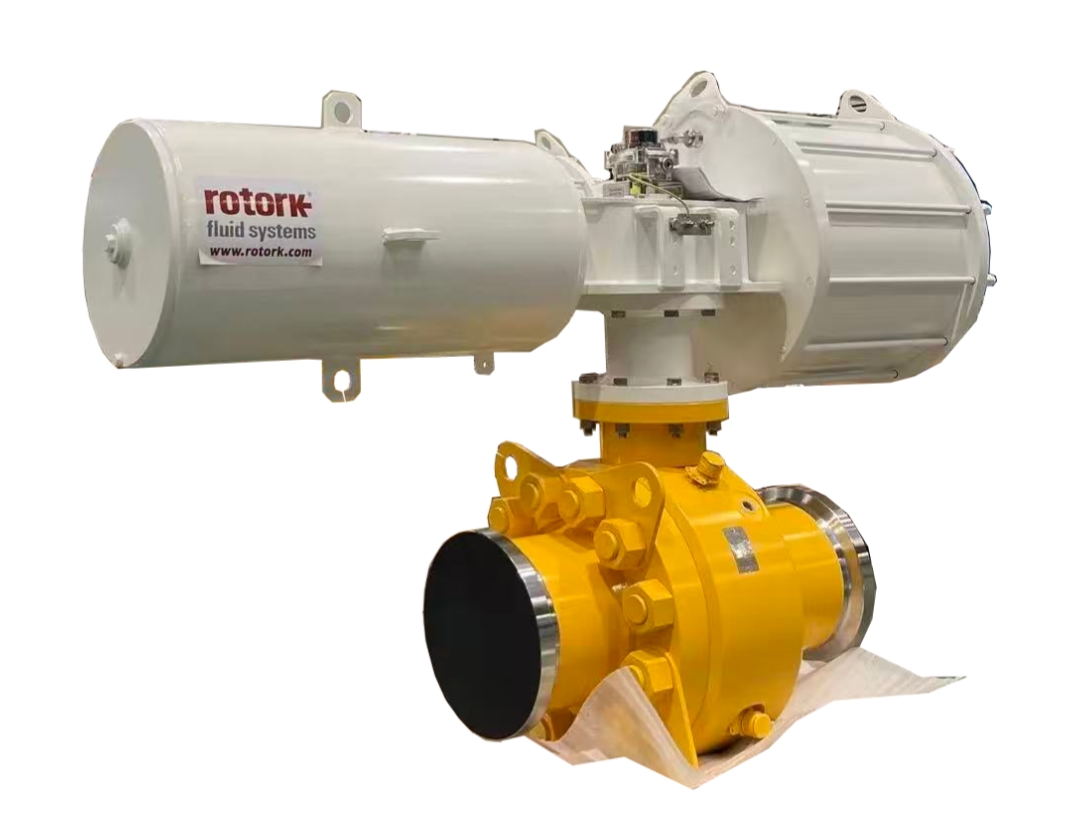

토크 불일치는 자동화 조립체의 주요 고장 원인 중 하나입니다. 액추에이터 출력 토크는 밸브의 분리 토크를 적절한 안전 여유를 두고 초과해야 하며, 이때 저온 유체, 점착성 유체, 밸브 시트 마찰 및 주기적 마모를 고려해야 합니다. 트러니언 장착형 볼 밸브 그리고 큰 파이프라인 볼 밸브 작은 것보다 훨씬 더 높은 토크가 필요합니다 플로팅 볼 밸브 구성 여부에 관계없이 장치 공압 볼 밸브 또는 전기 볼 밸브제조사에서 제공하는 토크 곡선은 명목상의 정적 조건이 아닌 설계 차압 조건에서의 값을 참조해야 합니다.

잘못된 선택을 피하는 방법: 계산된 값을 사용합니다 볼 밸브 액추에이터 토크 까다로운 서비스에 대비하여 25%~50%의 안전 여유를 더한 값을 사용하고, FAT(고장 진단 검사) 중에 뇌졸중 검사를 실시하십시오. 공압식 볼 밸브 또는 전동식 볼 밸브.

5. 밀봉, 재질 및 위험 지역 등급을 명시하십시오.

시트 선택은 자동화 신뢰성과 누출 성능에 영향을 미칩니다. 소프트 시트(PTFE, RTFE)는 깨끗한 매체에 대해 기포 누출을 완벽하게 차단하는 반면, 금속 시트 볼 밸브 고온, 마모성 슬러리 및 내화성 요구 사항을 충족합니다. 부식을 방지하기 위해 본체, 볼 및 스템 재질이 공정 유체와 일치하는지 확인하십시오. 폭발성 환경의 경우 액추에이터, 솔레노이드 및 포지셔너에 대해 ATEX, IECEx 또는 CSA 위험 지역 인증을 명시하십시오. 공압식 볼 밸브 그리고 전동식 볼 밸브 조립품.

잘못된 선택을 피하는 방법독성 또는 휘발성 물질을 선택할 때는 재료 호환성 차트와 휘발성 물질 방출 요구 사항을 상호 확인하십시오. 공압 볼 밸브 또는 전기 볼 밸브.

6. 자동화 통합을 위한 계측기 액세서리 정의

기초적인 공압식 볼 밸브 어셈블리에는 리미트 스위치만 필요할 수 있지만, 폐루프 변조 제어에는 포지셔너, 솔레노이드 밸브, 공기 필터 레귤레이터 및 위치 트랜스미터가 필요합니다. 리미트 스위치는 PLC에 개폐 상태를 확인하는 이산 피드백을 제공하며, 스마트 포지셔너는 정밀한 유량 조절을 위해 4~20mA의 연속 전류 또는 디지털 신호 피드백을 제공합니다. 전동식 볼 밸브 / 전동식 볼 밸브보조 스위치와 변조 신호 보드는 흔히 추가되는 장치입니다. 이러한 액세서리는 액추에이터 유형, 구역 분류 및 제어 시스템 프로토콜과 일치해야 합니다.

잘못된 선택을 피하는 방법견적요청서(RFQ)에 필요한 모든 피드백 및 제어 신호를 명시하여 완전한 견적을 확보하십시오. 공압식 볼 밸브 또는 전기 볼 밸브 제품은 사전 조립 및 교정되어 시운전 준비가 완료된 상태로 배송됩니다.

7. 수명 주기, 테스트 및 문서화 확인

고주기 자동화 시스템에는 검증된 수명 주기 테스트가 필수적입니다. 스트로크 시간, 토크 검증, 누출 테스트 및 신호 응답을 포함한 공장 인수 테스트(FAT) 보고서를 요청하십시오. 신뢰할 수 있는 공급업체는 전체 시스템을 사전 조립, 교정 및 테스트합니다. 공압 볼 밸브 또는 전기 볼 밸브 출하 전 조립을 통해 현장 정렬 문제를 줄입니다. 중요한 경우 파이프라인 볼 밸브 포장, 입회인 테스트 및 제3자 검사가 필요할 수 있습니다. 전동식 볼 밸브 그리고 공압식 볼 밸브 옵션.

잘못된 선택을 피하는 방법모든 작업에 대해 MTR, 토크 인증서 및 FAT 기록을 요구합니다. 공압식 볼 밸브 그리고 전동식 볼 밸브 패키지.

작동식 볼 밸브의 단계별 선정 워크플로

1. 기능 정의: 온/오프 절연 또는 변조 제어, 그리고 안전장치 요구 사항 추가; 다음 중에서 선택 공압 볼 밸브 또는 전기 볼 밸브
2. 프로세스 데이터를 수집합니다. 볼 밸브 Cv 계산 및 토크 추정
3. 밸브 스타일을 선택하세요: 플로팅 볼 밸브 또는 트러니언 장착형 볼 밸브; 선택하다 풀포트 볼 밸브 또는 축소형 포트 볼 밸브
4. 좌석 유형을 선택하세요: 푹신한 좌석 또는 금속 시트 볼 밸브
5. 액추에이터 패키지를 선택하세요: 공압식 볼 밸브 / 공압식 볼 밸브 또는 전동식 볼 밸브 / 전동식 볼 밸브필요한 크기에 맞춰 제작됨 볼 밸브 액추에이터 토크
6. 필요에 따라 솔레노이드, 포지셔너, 리미트 스위치, 필터 레귤레이터 등의 액세서리를 추가하십시오.
7. 유효성 검사 산업용 볼 밸브 압력 강하지역 인증 및 재료 호환성
8. 주문 발행 전에 FAT, 뇌졸중 검사 및 관련 서류를 명시하십시오.

GEKO Valve는 자동 볼 밸브 패키지를 어떻게 지원합니까?

GEKO 밸브는 완전 조립 및 테스트를 거친 제품을 공급합니다. 공압 볼 밸브 그리고 전기 볼 밸브 산업 자동화용 패키지입니다. 당사 포트폴리오에는 다음이 포함됩니다. 공압식 볼 밸브 / 공압식 볼 밸브 게다가 전동식 볼 밸브 / 전동식 볼 밸브에 건설됨 플로팅 볼 밸브 그리고 고강도 트러니언 장착형 볼 밸브 플랫폼, 다음과 같이 이용 가능합니다. 풀포트 볼 밸브 또는 축소형 포트 볼 밸브부드러운 좌석과 견고한 구조를 갖추고 있습니다. 금속 시트 볼 밸브 구성. 완료합니다. 볼 밸브 Cv 계산 그리고 토크 검증을 통해 일치시킵니다. 볼 밸브 액추에이터 토크 실제 공정 차압에 대한 중요 사항을 포함하여 파이프라인 볼 밸브 자동화 패키지. 모든 것 공압식 볼 밸브 그리고 전동식 볼 밸브 조립품은 출하 전에 스트로크 테스트를 거치므로 시스템 통합업체와 공장 팀은 시운전 지연을 줄이고 원치 않는 문제를 제어할 수 있습니다. 산업용 볼 밸브 압력 강하.

최종 선정 체크리스트

• 온/오프 또는 변조 제어와 페일세이프 위치 요구 사항을 명확히 하십시오. 공압 볼 밸브 또는 전기 볼 밸브
• 달리다 볼 밸브 Cv 계산 그리고 확인하세요 산업용 볼 밸브 압력 강하
• 선택하다 플로팅 볼 밸브 또는 트러니언 장착형 볼 밸브; 명시하다 풀포트 볼 밸브 또는 축소형 포트 볼 밸브
• 편안한 좌석을 선택하세요 금속 시트 볼 밸브 매체, 온도 및 누출 한계를 기준으로 함
• 검증된 크기의 액추에이터 볼 밸브 액추에이터 토크 그리고 충분한 안전 여유를 확보하기 위해 공압식 볼 밸브 또는 전동식 볼 밸브
• PLC/SCADA 자동화에 필요한 포지셔너, 솔레노이드 또는 리미트 스위치를 추가하세요. 공압식 볼 밸브 또는 전동식 볼 밸브
• 중요 설비에 대한 위험 지역 인증 및 공장 인수 시험(FAT) 완료 여부를 확인하십시오. 파이프라인 볼 밸브 조립품

적절하게 명시됨 공압 볼 밸브 그리고 전기 볼 밸브 이러한 어셈블리는 안정적이고 반복 가능한 자동 유량 제어를 제공하고 수동 개입을 줄이며 보다 안전하고 효율적인 공정 플랜트 운영을 지원합니다.
