누출 방지 버터플라이 밸브

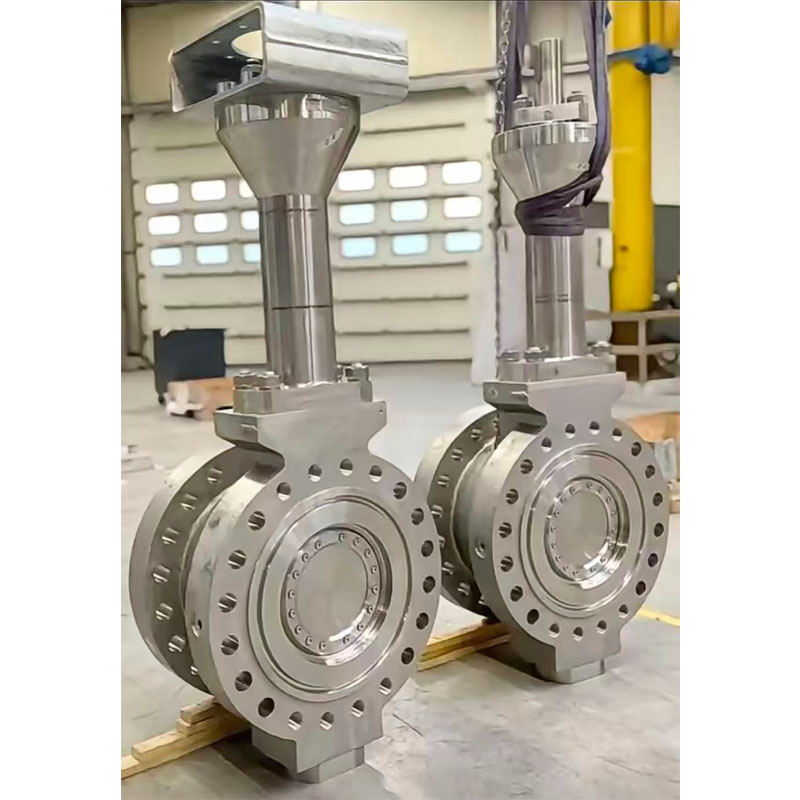

GEKO 고성능 밸브 기술로 구동됩니다.오랫동안 엔지니어들은 버터플라이 밸브를 가볍고, 작고, 구조가 단순하며, 가격이 저렴하다는 점에서 순전히 "비용 효율적인" 솔루션으로 여겼습니다. 하지만 버터플라이 밸브는 신뢰성이 떨어진다는 오랜 악명도 가지고 있었습니다.- 부드러운 고무 시트로 제한됨- 고온 및 고압에 대한 저항력이 약함- 장기간 작동 후 누액 발생 가능성이 높음까다로운 사용 환경에서 전통적으로 주목받는 것은 부피가 큰 글로브 밸브였습니다.그러한 인식은 진정한 혁신가의 등장으로 바뀌었습니다.트리플 오프셋 버터플라이 밸브(TOV).  정교한 기하학적 원리를 적용한 트리플 오프셋 디자인은 금속 밀봉면 사이의 마찰을 완전히 제거하여 금속 대 금속 무누출 밀봉을 실현했습니다. 이러한 혁신 덕분에 버터플라이 밸브는 중요한 용도에서 글로브 밸브와 경쟁할 수 있게 되었습니다. 오늘 GEKO는 세 가지 오프셋이 어떻게 하나의 공학적 기적을 만들어내는지 보여주는 기하학적 혁신의 내부를 공개합니다. 1. 기존 버터플라이 밸브의 아킬레스건: 마찰 트리플 오프셋 밸브가 혁신적인 이유를 이해하려면 먼저 이전 설계의 한계를 살펴봐야 합니다. 1.1 동심형(제로 오프셋) 버터플라이 밸브 동심형 설계에서는 샤프트 중심선, 디스크 중심 및 밀봉 중심이 모두 일치합니다. 문제:개폐 과정 전체에 걸쳐 디스크는 시트와 지속적으로 마찰합니다. 밀봉 성능을 유지하려면 탄성이 있는 고무 시트만 사용할 수 있습니다. 고무 시트: 고온을 견딜 수 없습니다. 노화가 빠르게 진행되는 것: 누출 및 수명 단축의 근본 원인입니다. 1.2 이중 오프셋 버터플라이 밸브 마찰을 줄이기 위해 엔지니어들은 두 개의 오프셋을 도입했습니다. 오프셋 1:샤프트가 밀봉면 중심에서 벗어난 위치 오프셋 2:파이프라인 중심선에서 벗어난 샤프트 결과:이러한 오프셋은 캠과 같은 작용을 하여 초기 개방 동작 중에 디스크가 시트에서 빠르게 분리되도록 합니다. 이는 마찰을 크게 줄여 압력 및 온도 등급이 향상된 더 단단한 PTFE 시트를 사용할 수 있게 합니다.   하지만 여전히 문제가 있습니다.최종 닫힘 순간에도 금속 표면은 서로 미끄러지듯 움직입니다. 금속끼리 밀착 밀봉을 시도하면 심한 마찰이 발생하여 막힘이나 누출로 이어질 수 있습니다. 2. 혁신의 이면: 트리플 오프셋 이해하기 금속 마찰을 완전히 제거하기 위해 엔지니어들은 세 번째이자 가장 중요한 오프셋을 도입했습니다. 트리플 오프셋 버터플라이 밸브(코어)의 기하학적 원리 다이어그램  오프셋 1: 밀봉면에서 축의 오프셋 샤프트는 밀봉면의 중심을 통과하지 않고 그 뒤쪽에 위치합니다. 오프셋 2: 파이프라인 중심선으로부터의 샤프트 오프셋 축은 또한 파이프 중심선에서 수직으로 어긋나 있습니다. 첫 번째 두 오프셋의 기능:이들은 캠 효과를 발생시켜 개방 시 디스크와 시트 사이의 빠른 분리를 가능하게 합니다. 오프셋 3: 원뿔 각도 오프셋(핵심 혁신) 이것은 가장 복잡하면서도 가장 강력한 기능입니다. 트리플 오프셋 밸브에서 밀봉면은 원통형이 아닙니다. 대신 경사진 원뿔의 일부를 형성합니다.원뿔의 축은 파이프라인 중심선에 대해 각도를 이루고 있습니다. (원뿔 각도 오프셋) 시각적 비유:원뿔 모양의 햄을 비스듬히 자른다고 상상해 보세요. 그 자른 단면이 밸브의 밀봉면을 나타냅니다. 이러한 구조는 최종 닫힘 순간에만 미끄러짐 없이 밀봉이 이루어지도록 보장합니다. 3. 결정적인 순간: 마찰 없는 토크 밀봉 세 가지 상쇄 요인이 모두 함께 작용할 때, 그 결과는 놀라울 정도입니다. 작동 중 기계적 마찰이 완전히 제거됩니다.   트리플 오프셋 설계에서는 디스크의 밀봉 링과 밸브 시트가 완전히 닫힐 때만 순간적으로 직선 또는 점 접촉을 합니다.1도에서 90도까지는 완전히 분리된 상태를 유지하며 진정한 "마찰 없는 영역.” 이것이 의미하는 바는 다음과 같습니다. 마찰 없음 → 마모 없음 마모 없음 → 초장수명 진정한 금속 접합 밀봉을 가능하게 합니다. 위치 밀봉에서 토크 밀봉으로 기존 밸브(위치 밀봉):밀봉은 고무와 같은 부드러운 재료를 압축하는 원리에 기반합니다. 꽉 닫힐수록 마모가 심해집니다. 트리플 오프셋 밸브(토크 씰링):밀봉은 액추에이터가 가하는 회전 토크를 통해 이루어지며, 이 토크는 탄력 있는 금속 밀봉 링을 경사진 원뿔형 시트에 단단히 밀착시킵니다.토크가 높을수록 밀봉이 더 단단해집니다. GEKO 트리플 오프셋 버터플라이 밸브는 다음과 같은 방식으로 작동합니다.금속 대 금속의 견고한 밀봉누설 제로(ANSI/FCI 70-2 Class VI)극한 환경에서도 탁월한 내구성 4. 트리플 오프셋 버터플라이 밸브가 우위를 점하는 경우 이러한 고급 형상 덕분에 트리플 오프셋 버터플라이 밸브는 고급 응용 분야로 빠르게 확대되어 다음과 같은 많은 중요 서비스에서 글로브 밸브와 볼 밸브를 대체하고 있습니다. 고온 증기 고압 석유 및 가스 시스템 해양 및 FPSO 플랫폼 LNG 및 석유화학 시설 GEKO의 고성능 버터플라이 밸브 솔루션을 통해 엔지니어는 컴팩트한 설계, 낮은 토크, 긴 수명 및 타협 없는 밀봉 신뢰성을 얻을 수 있습니다. 5. 인식된 한계점 (객관적인 공학적 관점) 트리플 오프셋 버터플라이 밸브는 스로틀 조절이 가능하지만, 그 한계점을 명확히 인지해야 합니다. 트리플 오프셋 버터플라이 밸브는 본질적으로 높은 압력 회복률과 낮은 개방 위치에서의 높은 이득으로 인해 높은 차압 조건에서의 정밀 제어 용도에는 적합하지 않습니다. 이처럼 까다로운 제어 환경에서 케이지 가이드형 글로브 밸브는 여전히 결정적인 이점을 제공하며, 대체하기 어려운 제품으로 남아 있습니다. GEKO 밸브 - 누출 제로 성능을 위한 정밀한 엔지니어링.
