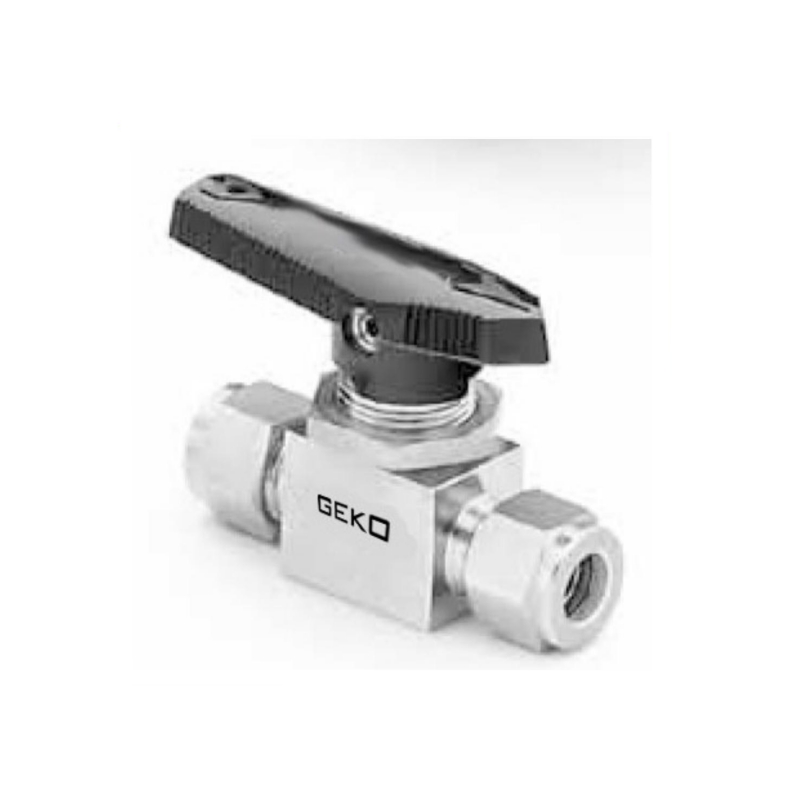

고압 일체형 계기 볼 밸브

일체형 계측 볼 밸브(20G / 21G / 22G / 23G / 24 / 25 시리즈)

크기 범위

1/16인치 – 3/4인치(3mm – 12mm)

차체 재질

316 / 316L 스테인리스 스틸, 황동, 합금 400

온도 범위

–65°F ~ 300°F(–53°C ~ 148°C)

포장재

변형 PTFE, UHMWPE 또는 PTFE

최대 작동 압력

밸브 크기에 따라 최대 3000 psig(206 bar)

유량 계수(Cv)

밸브 유형에 따라 0.05~12

밸브 구성

직선 패턴 및 각도 패턴 디자인

흐름 패턴

온오프(2-way), 스위칭(3-way, 5-way, 7-way), 크로스오버(4-way, 6-way)

끝 연결 유형

NPT, ISO 테이퍼(PT) 및 튜브 피팅(Swagelok 유형)

차단 정격

6등급 기밀, 누출 없음(공장 테스트 완료)

적용 가능한 표준

ASME B16.34, EN12516, MSS SP-25, GB/T 12237

테스트 표준

압력 및 누출에 대해 100% 공장에서 테스트됨

핸들 옵션

알루미늄 레버, 스테인리스 스틸 레버 또는 나일론 핸들(파란색, 녹색, 주황색, 빨간색, 노란색, 타원형)

각도 패턴 노트

직선 패턴과 동일한 옵션 및 액세서리, 압력-온도 정격, Cv 값 및 치수가 다릅니다.

일반적인 응용 프로그램

계측 패널, 샘플링 시스템, 공정 가스 제어, 가열 또는 냉각 루프, 환경 및 열 순환 시스템

시리즈 옵션

20G / 21G / 22G / 23G / 24 / 25 시리즈 – 2방향, 3방향, 4방향, 5방향, 6방향 및 7방향 흐름 구성에 사용 가능
