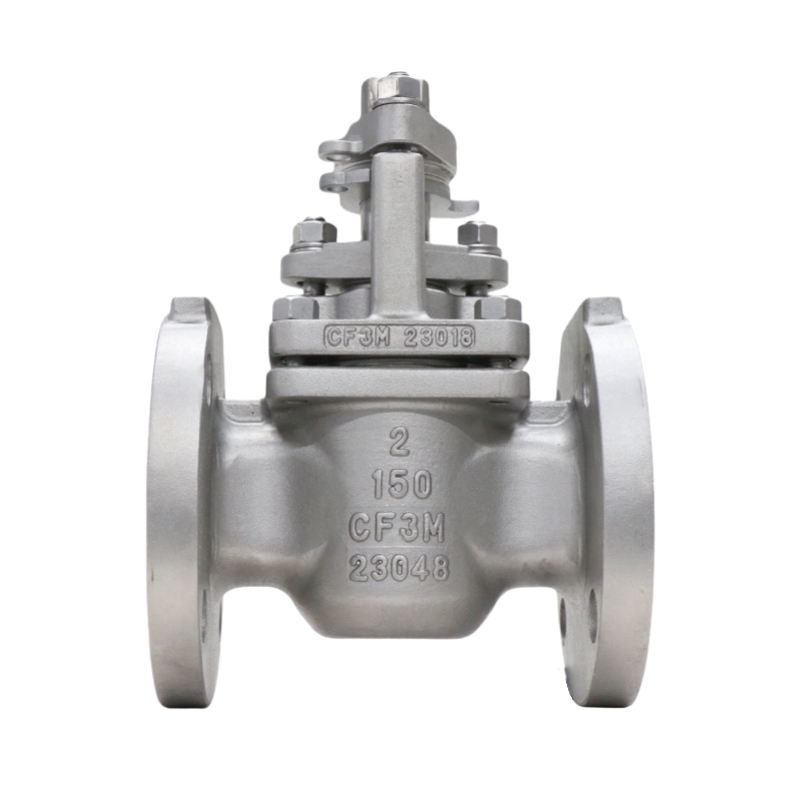

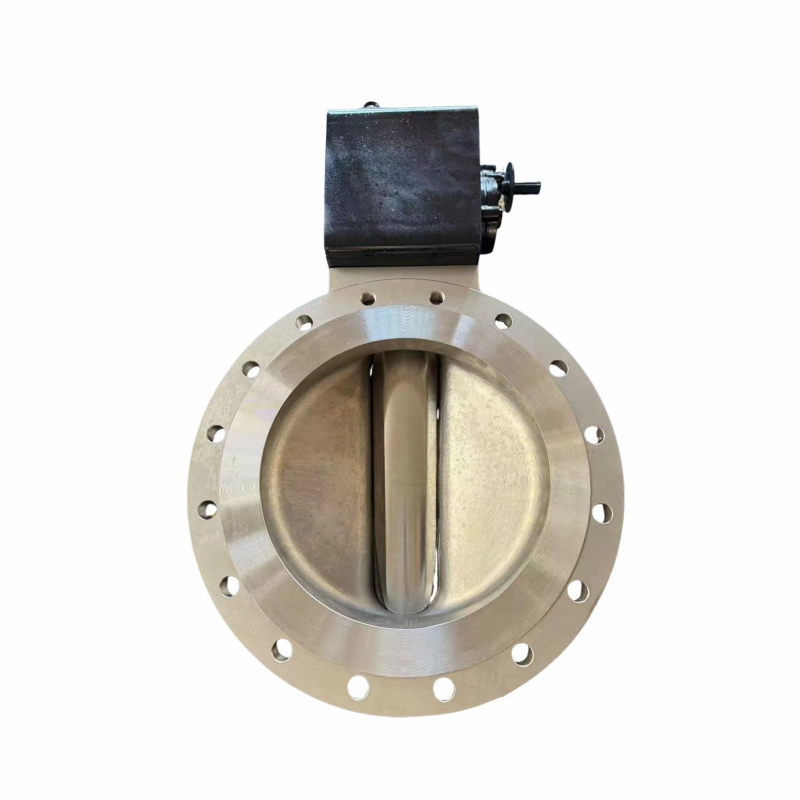

GKV655 케이지 타입 플러그 밸브 정전기 방지 및 방화 4가지 패턴으로 제공됩니다. 패턴은 밸브의 끝 치수(다음에 따름)에 대한 기본 정보를 나타냅니다. API 6D, BS 5353, ANSI B16.10 및 DIN 3202/F1) 및 밸브를 통과하는 유량 포트의 크기. 다양한 포트 설계가 가능하며, 빠른 개폐 작동, 간편한 유지보수, 유량 저항 최소화, 정전기 방지 및 내화 설계가 가능합니다.
GKV 케이지형 플러그 밸브, 정전기 방지 및 방염
| |
크기 범위 NPS 1/2" ~ 12"(DN15 ~ DN300), 요청 시 최대 DN600까지 더 큰 크기 제공 가능 | 차체 소재 옵션 탄소강(WCB), 스테인리스강(CF8, CF8M, CF3, CF3M), 듀플렉스 스테인리스강(4A/5A), 합금 20, 하스텔로이®, 모넬®, 인코넬®, 티타늄 |
온도 범위 -50°F ~ +650°F(-46°C ~ +343°C), 특수 합금을 사용하면 확장된 범위 사용 가능 | 스템/샤프트 소재 ASTM A479 Gr. 316, 옵션 17-4PH, 듀플렉스 SS, 저마찰 코팅 가능 |
최대 허용 작동 압력 ASME 클래스 150 및 300, PN16, PN25, PN40 | 시트 및 씰 RPTFE, TFM1600, Tek-Fil®, PEEK, UHMWPE, 금속 대 금속 |

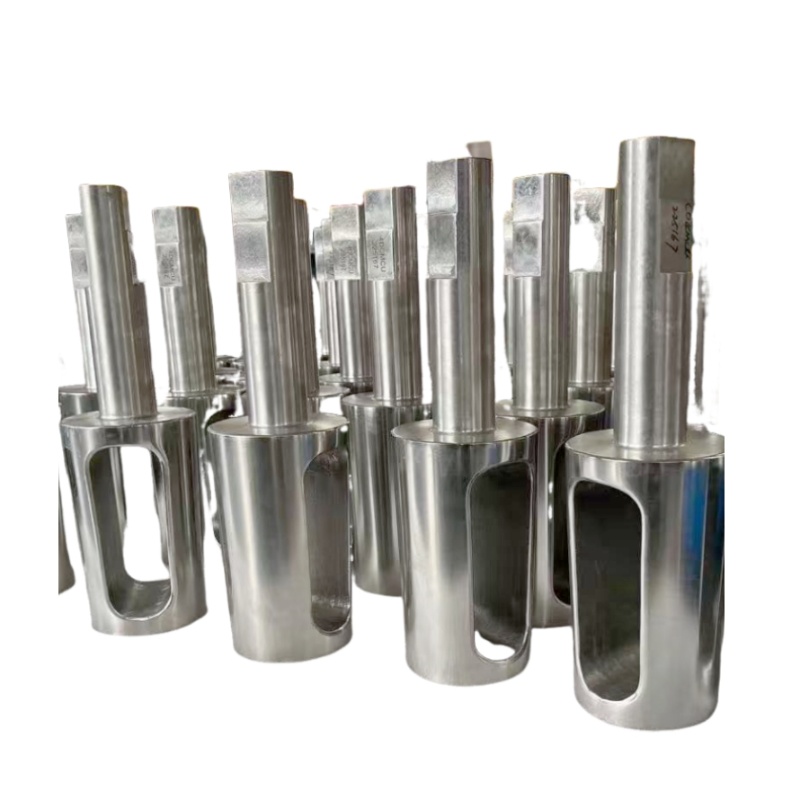

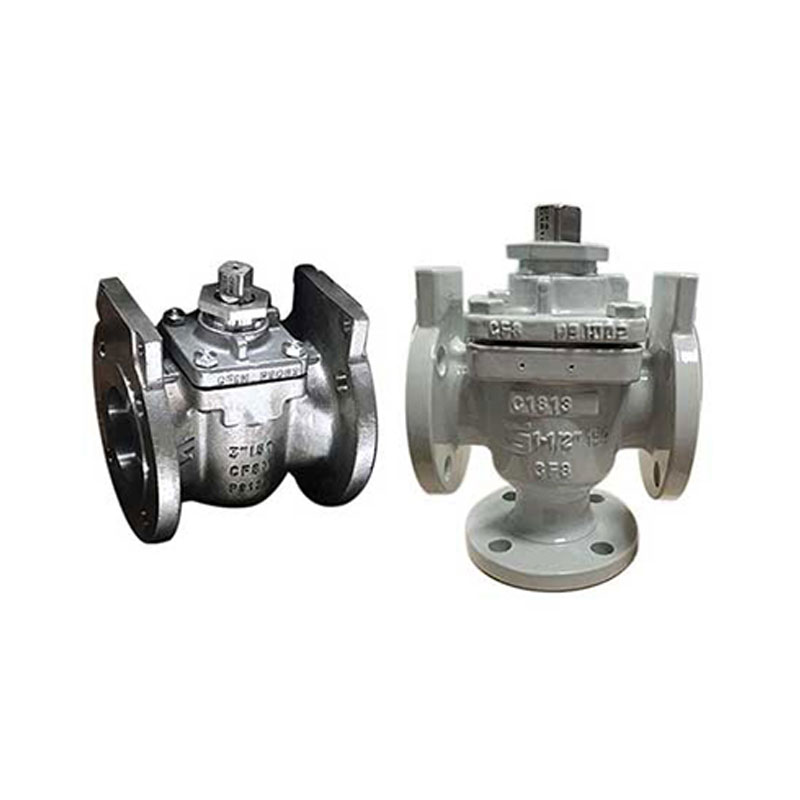

플러그 재질 ASTM A351 Gr. CF8M, 선택적 경화/코팅(ENP, Stellite®, Cr-Carbide) | 차단 정격 6등급, 버블타이트 차단 옵션 |
작동 방법 레버, 기어 작동기, 공압 액추에이터, 전기 액추에이터, ISO 5211 플랫폼 | 차체 스타일 및 포트 2방향(직선), 3방향(L형 또는 T형), 전체 보어 또는 축소 보어 |
설계 표준 ASME B16.34, API 608, MSS-SP-72 | 종단 연결 표준 플랜지: ASME B16.5(RF/RTJ), DIN EN1092 PN16/25/40 |
테스트 및 검사 API 598, ISO 5208 압력 및 누출 테스트 선택적 NDT: 방사선 촬영, 초음파, 자기 입자 | 대면 치수 ASME B16.10, ISO 5752
|
특별한 디자인 특징 양방향 밀봉, 낮은 작동 토크, 다양한 시트 옵션, 풀보어 유량, 모듈식 작동, 부식 및 마모 저항성, 긴 서비스 수명 | 응용 프로그램 석유 및 가스 파이프라인, 석유화학 처리, 연료 처리 시스템, 도시 상수도 및 폐수, 화학 플랜트, 발전 |
짧은 패턴
게이트 밸브와 유사한 컴팩트한 정면 치수.
포트 면적: 풀보어 플러그 밸브의 40~50%.
유량 감소가 허용되는 분야에 적합합니다.
150 및 300 클래스로 제공됩니다.
일반 패턴
얼굴과 얼굴 사이의 거리가 더 깁니다.
포트 면적: 전체 구경의 약 50%.
직사각형 포트를 사용하여 전체 밸브 치수를 최적화하는 동시에 최소한의 유량 손실을 제공합니다.
600 및 900 클래스에서 사용 가능합니다.
화재 안전
슬리브 플러그 밸브는 API 607에 따라 방화 설계로 제공될 수 있습니다.
정전기 방지 디자인
전선의 전류나 마찰로 인해 플러그 주변에 정전기가 발생할 수 있습니다.
플러그와 PTFE 슬리브 사이.
정전 방지 버전: 전도성 링이 조정 홈에 삽입됩니다.
나사를 사용하여 플러그와 밸브 본체 사이에 전기적 연결을 생성합니다.
정전기를 안전하게 소멸시킵니다.
연결 제거
밸브 본체에는 1개 또는 2개의 퍼지 연결이 제공될 수 있으므로
필요한 경우 밸브 내부를 청소해야 합니다.
충치 완화
밸브에는 플러그에 릴리프 구멍이나 슬롯이 장착될 수 있습니다.
이 기능은 압력이 쌓이는 서비스에 필요합니다.
밸브가 닫히면 중합이 일어납니다.
GEKO 플러그 밸브 시리즈의 독특한 디자인

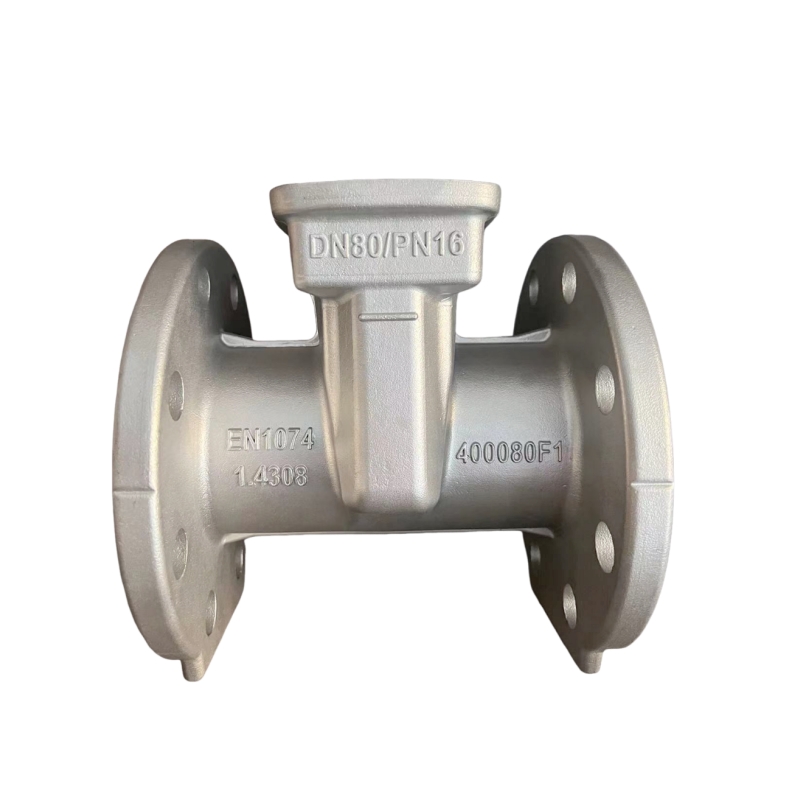

차체 디자인
- PTFE 슬리브는 밸브 플러그의 시트 역할을 하여 금속 간 접촉을 제거합니다.
- 회전 노력이 적고 긁힘 방지가 가능하므로 모든 본체/플러그 소재 조합을 사용할 수 있습니다.
- 확실한 차단이 보장되며, 밸브는 사실상 유지관리가 필요 없습니다.
- 본체 포트 주변에 설치된 격납 립은 고온 및 고압 환경에서 PTFE의 유동을 방지합니다. 또한, 이 립은 작동 중 슬리브의 회전을 방지합니다.
밀봉 및 성능
- 플러그와 단단히 고정된 PTFE 슬리브 사이의 긴밀한 접촉과 별도의 대기 밀봉을 통해 높은 성능이 달성됩니다.
- PTFE 시트는 대기와의 주요 밀봉을 제공합니다. 장기간 사용 및 시트 마모 후에도 GEKO 밸브는 효과적인 대기 밀봉을 유지합니다.
- 커버 플랜지 밀봉은 금속 다이어프램으로 보호되는 PTFE 다이어프램을 사용하며, 스템 누출을 방지하기 위해 추가 PTFE 링과 델타 링을 사용합니다.
슬리브 손상 보호
- GEKO 밸브는 완벽한 대기 밀봉을 보장하는 특수 메커니즘을 갖추고 있습니다.
소매가 손상된 경우에도 마찬가지입니다.
- 슬리브 손상이 심한 경우 테이퍼 플러그를 조정하여 균일하게 만들 수 있습니다.
두 개의 추력 링 사이에 고정된 PTFE 필라멘트 패킹을 압축합니다.
- 조정나사를 조이면 추력링의 숄더가 아래로 당겨집니다.
덮개의 입술에 대고 심한 압력 하에서 완전한 밀봉을 위해 패킹을 압축합니다.
정황.
작동 토크 및 패킹
- GEKO 플러그 밸브는 낮은 작동 토크로 완벽한 밀봉을 제공합니다.
- 세미 "-2" 사이즈 모델은 패킹의 내부 사전 조임 기능을 제공합니다.
GEKO의 독특한 공정 기술.
- 2/2 "-12" 크기 모델은 별도의 포장 커버를 사용하여 쉽게 조절할 수 있습니다.
부하를 균등하게 분산하는 설계로 액추에이터를 분해하거나 제거합니다.
포장.
선택 사양 하드 코팅 – Stellite®
- 밸브 시트는 Stellite® 코발트-크롬 합금으로 코팅되어 다음과 같은 이점을 제공합니다.
- 우수한 내식성
- 높은 작동 온도 성능
- 뛰어난 내마모성을 위한 높은 경도
PTFE 슬리브 보호 기능이 있는 GEKO 케이지형 플러그 밸브 적용
GKV655 케이지 타입 플러그 밸브 정전기 방지 및 방화 4가지 패턴으로 제공됩니다. 패턴은 밸브의 끝 치수(다음에 따름)에 대한 기본 정보를 나타냅니다. API 6D, BS 5353, ANSI B16.10 및 DIN 3202/F1) 및 밸브를 통과하는 유량 포트의 크기. 다양한 포트 설계가 가능하며, 빠른 개폐 작동, 간편한 유지보수, 유량 저항 최소화, 정전기 방지 및 내화 설계가 가능합니다.
