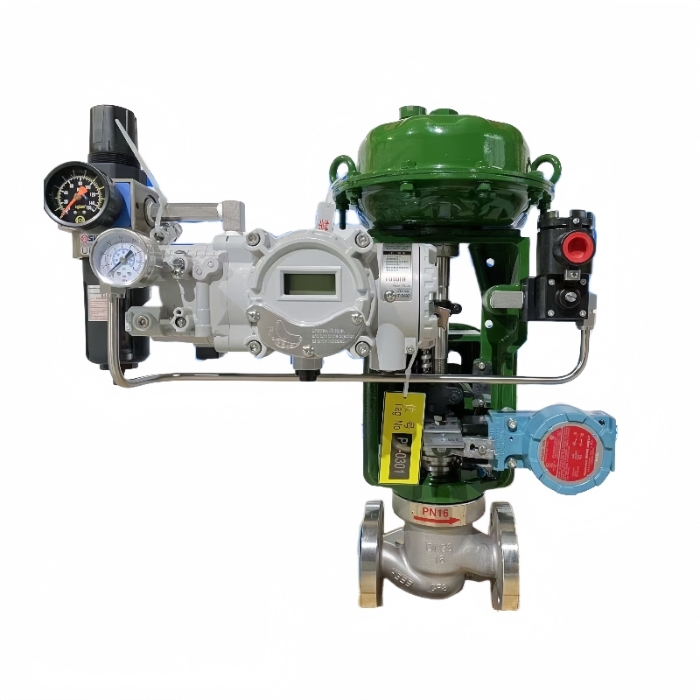

제어 밸브 물리학

공정 산업에서는 밸브 개방, 유량, 압력 차이와 같은 용어를 흔히 사용합니다. 하지만 유체 역학적 관점에서 제어 밸브를 살펴보면, 단순히 유량을 조절하는 기계 장치 이상의 기능을 한다는 것을 금방 알 수 있습니다. 제어 밸브는 사실상 정밀한 에너지 변환 장치입니다. 압력 강하가 클수록 왜 엄청난 소음이 발생하는 걸까요?겉보기에 단단해 보이는 금속 밸브 마개가 왜 캐비테이션 현상으로 인해 물에 의해 부식될 수 있을까요? 해답은 압력과 끊임없는 경쟁 속에 있다.잠재력) 그리고 유속 (운동 에너지). GEKO는 이러한 균형을 이해하는 것이 까다로운 산업 분야에 적합한 안정적이고 효율적인 제어 밸브를 설계하는 데 있어 매우 중요하다고 생각합니다. 01 제어 밸브의 재정의: "에너지 소산 장치" 조작자에게 제어 밸브의 역할이 무엇인지 물어보면 답은 간단합니다. "흐름을 제어합니다." 유체역학 엔지니어에게 물어보면 대답이 달라집니다. "제어 밸브는 압력 손실을 발생시키는 가변 저항 요소입니다." 제어 밸브의 진정한 기능은 유체의 흐름 속도를 직접 제어하는 ​​것이 아니라, 흐름 면적을 변경하여 유체가 에너지(압력)의 일부를 소모하게 함으로써 흐름 상태를 변화시키는 것입니다.   유량 제어에는 공짜 점심이 없습니다. 유량을 조절하려면 압력 강하(ΔP)를 감수해야 합니다. 그렇다면 그 에너지는 어디로 가는 걸까요? 손실된 압력의 대부분은 사라지지 않고 다음과 같은 형태로 변환됩니다. 열 (약간의 온도 상승) 소리(소음), 기계적 진동. 이 과정을 에너지 소산이라고 하며, 이는 제어 밸브의 실제 작동 방식을 규정합니다. 02 베르누이 방정식: 압력과 속도 사이의 시소 밸브를 통해 유체가 흐를 때는 에너지 보존 법칙을 따라야 합니다. 을 위한 비압축성 유체 물과 같은 경우, 이러한 관계는 다음과 같이 설명됩니다. 베르누이 방정식. 핵심 인물은 두 명입니다. - 정압(P) 유체의 위치 에너지 - 동적 압력 – 유체 운동(속도)과 관련된 에너지 베르누이 방정식: 주요 도표: 밸브 내부의 압력/속도 단면도:    (삽화: 유체가 좁은 영역을 흐를 때, 속도는 급격히 증가하고 압력은 급격히 감소합니다.) 물리적 과정 설명 제한을 통한 가속밸브 플러그와 시트 사이의 좁은 틈으로 유체가 통과하려면 유체의 속도가 급격히 증가해야 합니다. 갑작스러운 압력 강하베르누이 원리에 따르면 속도가 증가하면 압력은 감소해야 합니다.이것은 롤러코스터와 같습니다. 운동 에너지는 증가하는 반면 위치 에너지는 감소합니다. 이러한 압력-속도 간의 상충 관계는 제어 밸브 유체 역학의 핵심입니다. 03 베나 콘트락타: 폭풍의 위험한 눈 제어 밸브 물리학에서 가장 중요한 개념 중 하나는 다음과 같습니다. 베나 콘트랙타. 수축대(vena contracta)는 물리적인 판막 개구부가 아닙니다. 밸브 시트에서 아주 가까운 하류 지점에 위치해 있습니다. 유동 면적이 가장 작고, 유속이 가장 빠르며, 압력이 가장 낮습니다.    왜 그렇게 중요한가요? 대부분의 파괴적인 밸브 고장은 여기서 시작되기 때문입니다. 만약 수축정맥의 압력이 (PVC온도가 액체의 포화 증기압 이하로 떨어지면 액체는 즉시 끓어오르며 증기 방울을 형성합니다. 이것이 바로 섬광.이후 압력이 회복되면 해당 기포들이 격렬하게 붕괴되어 다음과 같은 결과가 발생합니다. 캐비테이션이는 밸브 내부 부품에 심각한 손상을 줄 수 있습니다. 04 압력 회복: 밸브 설계의 양날의 검  유체가 수축부를 통과한 후 흐름 경로가 확장됩니다. 속도는 감소하고 압력은 다시 상승하기 시작합니다. 이러한 현상을 동맥류라고 합니다. 압력 회복. 이러한 동작을 설명하는 데 핵심적인 무차원 매개변수가 사용됩니다. 압력 회복 계수(FL). 압력 회복 계수 공식: FL 값은 밸브가 운동 에너지를 압력으로 얼마나 효율적으로 변환하는지를 나타냅니다. 두 가지 밸브 유형, 두 가지 매우 다른 결과 1. 고회수 밸브(볼 밸브, 버터플라이 밸브) - 낮은 FL 값 경주로처럼 매끄러운 흐름 경로를 따라 압력이 급격히 떨어졌다가 강하게 회복됩니다. 장점 높은 유량 용량 단점 PVC 함량이 극히 낮아 캐비테이션 발생 위험이 매우 높습니다. 2. 저회수 밸브(글로브 밸브) - 높은 FL 값(0.9에 가까움) 구불구불한 흐름 경로, 강한 난류 장점 캐비테이션 위험 감소 (PVC가 너무 낮아지지 않음) 단점 더 큰 영구 압력 손실  (삽화: 고회수 밸브는 볼 밸브/버터플라이 밸브이며 압력 곡선이 더 깊게 떨어집니다. 저회수 밸브는 스톱 밸브이며 압력 곡선이 더 완만합니다.) GEKO에서는 밸브를 선택할 때 유량 용량뿐만 아니라 압력 회복 특성도 항상 고려합니다.  엔지니어를 위한 5가지 실용적인 교훈 이러한 물리적 원리를 이해하는 것은 밸브 선택 및 작동에 있어 실질적인 가치를 제공합니다. - "완전히 열림"이라는 말에 속지 마세요 혈관이 완전히 열렸을 때 유속이 낮아 보이더라도, 혈관이 작게 열렸을 때는 수축부에서의 유속이 극도로 높아질 수 있습니다. 액체는 고속 제트를 형성할 수 있습니다. 기체는 음속에 근접할 수 있습니다. 소음은 에너지다 밸브 소음이 크면 단순히 거슬릴 뿐만 아니라 기계적 에너지가 낭비됩니다.소음이 클수록 내부 에너지 소산이 심해지고 장비 손상 가능성도 커집니다. 실패가 발생하기 전에 예측하세요 상류 압력(P1), 하류 압력(P2) 및 밸브의 FL 계수를 알고 있다면 Pvc를 추정할 수 있습니다. 제어 밸브에 대한 자세한 정보는 info@geko-union.com으로 문의해 주세요. PVC의 압력이 액체의 증기압보다 낮으면 표준 밸브 사용을 즉시 중단하십시오. 그렇지 않으면 몇 주 안에 캐비테이션으로 인해 밸브 마개에 구멍이 가득 생길 수 있습니다. 제어 밸브에 대한 자세한 정보는 info@geko-union.com으로 문의해 주세요.
