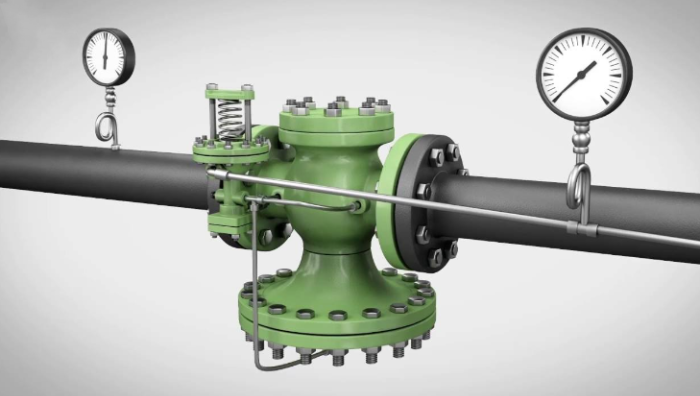

파일럿 작동식 레귤레이터란 무엇입니까?

파일럿 작동식 레귤레이터 석유 및 가스, 제조, 공공 서비스 등 다양한 산업에서 사용되는 압력 레귤레이터의 한 유형입니다. 제어되는 압력에 직접 노출되는 다이어프램을 사용하는 직접 작동 레귤레이터와 달리, 파일럿 작동 레귤레이터는 파일럿이라고 하는 별도의 제어 시스템을 사용하여 주 레귤레이터를 제어합니다. 문의: info@geko-union.com

일반적으로 작동 방식은 다음과 같습니다.

1. 메인 밸브: 유체 또는 기체의 흐름을 제어하는 ​​주요 밸브입니다. 일반적으로 더 큰 밸브로, 더 높은 압력과 유량을 처리할 수 있습니다.

2. 파일럿 밸브: 파일럿 밸브는 파일럿 라인을 통해 메인 밸브에 연결되는 소형 밸브입니다. 파일럿 시스템은 공압, 유압, 전자 또는 용도에 따라 여러 가지를 조합하여 사용할 수 있습니다.

3. 파일럿 시스템: 파일럿 시스템은 하류 압력을 모니터링하고 파일럿 밸브에 신호를 보내 메인 밸브를 적절히 조절합니다. 예를 들어, 하류 압력이 설정값 이상으로 상승하면 파일럿 시스템은 파일럿 밸브를 열어 메인 밸브가 더 많이 열리고 압력이 감소하도록 합니다.

4. 조정: 파일럿 작동식 레귤레이터는 종종 설정점(원하는 압력 수준)을 정밀하게 조정할 수 있도록 합니다. 이는 시스템의 복잡성에 따라 수동 또는 자동으로 조정될 수 있습니다.

조종사가 조종하는 레귤레이터의 장점은 다음과 같습니다.

- 높은 정확도: 광범위한 유량 범위에서 정밀한 압력 제어를 유지할 수 있습니다.

- 대용량: 대량의 유량과 높은 압력을 처리할 수 있습니다.

- 원격 작동: 파일럿 시스템을 메인 밸브에서 멀리 떨어진 곳에 배치하여 원격 모니터링 및 제어가 가능합니다.

- 안정성: 직접 작동식 레귤레이터에 비해 안정성이 높고 압력 변동이 덜 발생합니다.

이러한 조절기는 가스 파이프라인, 화학 처리 공장, 증기 시스템 등 정밀한 압력 제어가 중요한 분야에서 일반적으로 사용됩니다.
