가혹한 화학 환경에 적합한 내식성 볼 밸브 공급

화학 처리 공장, 해수 담수화 시설, 해양 플랫폼, 폐수 처리 시설 및 광물 처리 공장은 산성, 알칼리성, 염화물 함량이 높은 산화성 및 염수와 같은 부식성이 강한 유체를 다룹니다. 일반 탄소강 또는 표준 304 스테인리스강 볼 밸브는 단기간 사용 내에 점식, 틈새 부식, 응력 부식 균열 및 급격한 벽 두께 감소를 겪게 되어 유체 누출, 파이프라인 폐쇄 및 안전 위험까지 초래할 수 있습니다. 따라서 가혹한 화학 환경에 적합하게 설계된 내식성 볼 밸브를 조달하는 것은 공정 엔지니어와 프로젝트 구매자에게 매우 중요한 과제입니다.

내식성 볼 밸브는 전 세계 조달 시장에서 내화학성 볼 밸브, 부식 방지 볼 밸브, 부식성 매체 서비스 볼 밸브, 내산성 및 내알칼리성 볼 밸브, 내염화물성 볼 밸브 등 다양한 산업 용어로 불립니다. 이 가이드는 문의 시 확인해야 할 본체 합금 등급, 내부 트림 재질, 밀봉 구성, 구조 설계 및 규정 준수 표준을 체계적으로 정리하여 내구성이 뛰어나고 비용 효율적인 내식성 밸브 솔루션을 확보하는 데 도움을 드립니다.

1. 가혹한 화학 환경에 적합한 핵심 내식성 본체 재질

밸브 본체는 부식성 유체에 대한 주요 압력 방어벽입니다. 다양한 합금 재질은 산, 알칼리, 염수 및 화학 용제에 대한 내성이 완전히 다릅니다. 아래는 주요 등급과 해당 명칭, 그리고 적용 가능한 유체입니다.

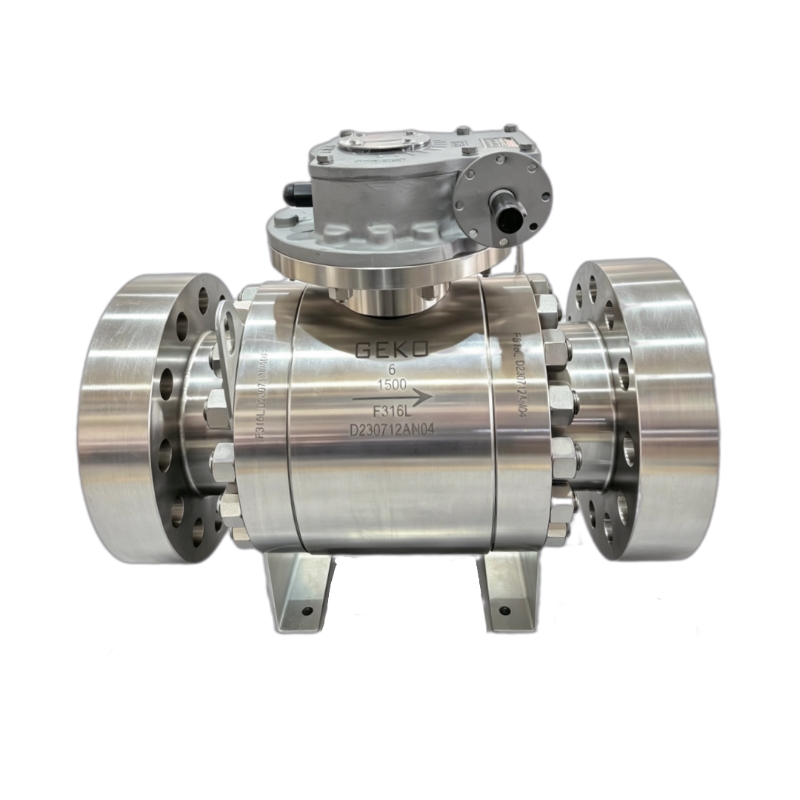

1.1 316/316L 오스테나이트 스테인리스강 볼 밸브

일반 명칭: A182 F316 볼 밸브, 몰리브덴 합금 스테인리스강 볼 밸브. 몰리브덴 성분은 염화 이온, 묽은 황산, 인산 및 염수 분무에 대한 내성을 크게 향상시킵니다. 316L 저탄소강 버전은 용접 후 입계 부식을 방지하며, 일반 화학 약품 투입 라인, 폐수 처리 및 약한 부식성 유기 용제에 널리 사용됩니다. 중간 수준의 화학 환경에서 기본적인 내식성 옵션입니다.

1.2 2205 듀플렉스 스테인리스 스틸 볼 밸브

별칭: UNS S32205 듀플렉스강 볼 밸브, 2상 스테인리스강 볼 밸브. 높은 기계적 강도와 탁월한 염화물 부식 저항성을 균형 있게 갖추고 있어 염수, 기수, 해수 및 중산성-약한 알칼리성 용액에 효과적으로 내성을 보입니다. 내공식성 및 내응력균열성 면에서 316 스테인리스강보다 우수하여 담수화 및 연안 화학 플랜트에 표준으로 사용됩니다.

1.3 2507 슈퍼 듀플렉스 스테인리스 스틸 볼 밸브

별칭: UNS S32750 슈퍼 듀플렉스 볼 밸브. 2205 듀플렉스강보다 크롬, 몰리브덴, 질소 함량이 높아 고농도 염수, 고온 해수 및 심하게 오염된 화학 폐수에 적합합니다. 해양 엔지니어링 및 염분이 풍부한 가혹한 공정 배관에 사용됩니다.

1.4 고니켈 합금 볼 밸브(초합금)

• 하스텔로이 C276 볼 밸브강산성 산화제, 염소 가스, 차아염소산염 및 혼합 부식성 화학 물질에 대한 내성이 뛰어나 살충제, 염소-알칼리 및 정밀 화학 산업에 이상적입니다.
• 인코넬 625 볼 밸브고온 부식성 매체 및 열 피로에 대한 탁월한 내성을 지니고 있어 고온 화학 반응로 수출 파이프라인에 적용됩니다.
• 모넬 400 볼 밸브불산, 알칼리 용액 및 해수에 대한 탁월한 내성을 지닌 HF 산 처리 시스템에 사용되는 독점 소재입니다.

1.5 내식성 라이닝 볼 밸브 (비용 효율적인 대안)

염산, 불산 및 강산화제와 같은 강력한 부식성 매체의 경우 합금 소재는 너무 비쌉니다. 라이닝 볼 밸브는 탄소강 또는 주강으로 된 외피와 내부 전체를 부식 방지층으로 하는 라이닝을 사용합니다.

• PTFE 라이닝 볼 밸브 (테플론 라이닝 볼 밸브)
• PFA 라이닝 볼 밸브, FEP 라이닝 볼 밸브, 고무 라이닝 볼 밸브

내벽은 금속 기판을 부식성 유체로부터 완전히 차단하여 화학적으로 완벽한 불활성을 달성하고 대구경 화학 파이프라인의 조달 예산을 크게 절감합니다.

2. 부식 방지 트림 및 밀봉재의 적합성

고급 합금 바디를 사용하더라도 부적절한 볼 베어링 및 시트 베어링 재질은 가혹한 화학 환경에서 조기 고장을 초래할 수 있습니다. 내부 트림 및 밀봉 부품은 유체와 화학적으로 호환되어야 합니다.

• PTFE/RPTFE 라이닝 시트 볼 밸브대부분의 산, 알칼리 및 유기 용매에 대해 화학적으로 불활성이며, 상온 및 적정 온도에서 기밀성이 우수합니다.
• PEEK 시트 내식성 볼 밸브화학적 내성과 마모 저항성을 겸비하여 고체 입자 및 결정 침전물을 포함하는 부식성 매체에 적합합니다.
• STL 스텔라이트 경화 금속 시트 합금 볼 밸브고온 부식성 증기, 마모성 화학 슬러리 및 화재 안전 규정을 준수해야 하는 가연성 위험 유체에 대해 볼 및 시트 표면에 STL6/STL12 오버레이 용접을 적용합니다.
• 합금 트림 볼 코어볼과 스템은 밸브 본체와 동일한 등급(듀플렉스 2205, 하스텔로이 C276, 모넬 400)으로 단조되어 이종 금속 접촉으로 인한 갈바닉 부식을 방지합니다.

3. 화학 부식성 파이프라인에 최적화된 구조 설계 특징

3.1 보어 유형 선택

• 내식성 풀 보어/풀 포트 볼 밸브: 압력 강하를 최소화하고 채널 내부의 침전물 축적 및 스케일 형성을 방지하며, 점성이 높고 결정화되기 쉬우며 고형물을 함유한 화학 유체에 적합합니다.
• 소구경/제한형 포트 부식 방지 볼 밸브: 소형 샘플링 라인, 계측기 분기 배관 및 저유량 화학물질 투입 지점에 적합한 컴팩트한 크기

3.2 본체 분할 구조

• 3피스 내식성 볼 밸브: 내부 라이닝 검사, 밸브 시트 교체 및 배관 세척을 위해 쉽게 분해할 수 있어 화학 공정 장비의 정기 유지 보수에 편리합니다.
• 2피스 일체형 합금 볼 밸브: 견고한 구조로 고압 폐쇄형 화학 반응 시스템에서 누출 지점을 최소화합니다.

3.3 연결 종료 양식

플랜지형 RF 내식성 볼 밸브, 맞대기 용접형 BW 합금 볼 밸브, 소켓 용접형 SW 라이닝 볼 밸브, 트라이 클램프 위생 내식성 볼 밸브는 제약 및 식품 등급 부식성 첨가제에 적합합니다.

3.4 위험 화학물질용 안전 보조 구성

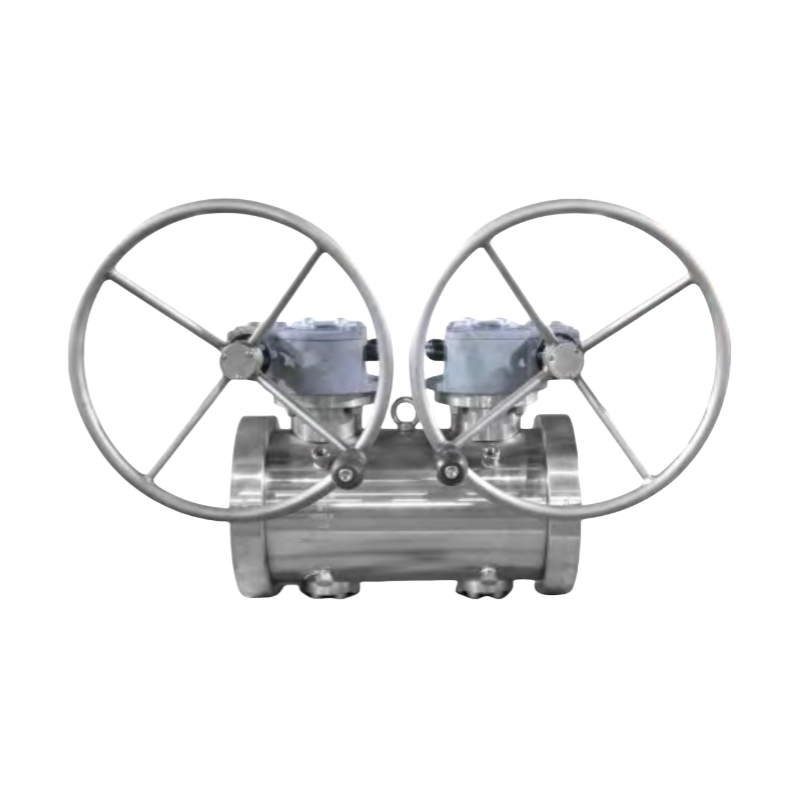

- 폭발 방지 스템 구조 - 가연성 및 폭발성 화학 증기용 정전기 방지 장치 - 오작동 방지 잠금 장치 - 유독 물질 격리를 위한 이중 차단 및 배출(DBB) 기능 - API 607 ​​표준에 따른 내화 설계

4. 화학 산업 프로젝트에 필요한 주요 인증

글로벌 화학 플랜트 조달 시, 제3자 검사를 통과하기 위해 다음과 같은 필수 서류를 확인하십시오. 1. 합금 및 초합금 본체에 대한 열 번호 추적성이 포함된 재료 시험 보고서(MTR) 2. 석유화학 및 화학 중장비 송전관에 대한 API 6D 인증 3. EU 시장 수입 통관을 위한 CE PED 모듈 인증 4. API 607 ​​내화 시험 인증서 5. 합금 밸브 주조 및 단조 부품에 대한 비파괴 검사(NDT) 보고서

5. 피해야 할 흔히 발생하는 비용이 많이 드는 소싱 오류

1. 염화물 함량이 높은 해수 환경에서는 급속한 공식 부식이 발생하므로 SS304 스테인리스강 볼 밸브를 사용하도록 지정하십시오.
2. 고온의 강산화성 화학물질에는 일반 PTFE 시트를 사용하면 라이닝 분해 및 매체 누출이 발생할 수 있습니다.
3. 서로 다른 금속 재질의 볼과 스템을 선택하면 밸브 내부에서 갈바닉 부식이 발생합니다.
4. 결정화되기 쉬운 화학 유체의 경우 파이프라인 막힘 및 시스템 과압을 방지하기 위해 내경이 작은 설계를 선택하십시오.
5. 프로젝트 승인 및 수출 통관에 실패할 경우 MTR 자재 인증서 및 방화 안전 서류는 생략됩니다.

결론

가혹한 화학 환경에 적합한 내식성 볼 밸브를 선정하는 데 있어 핵심은 정확한 재질 등급 분류입니다. 경미한 부식에는 316L 스테인리스강, 염화물 및 해수 환경에는 2205/2507 듀플렉스강, 초강력 부식성 매체에는 하스텔로이, 인코넬, 모넬 초합금, 그리고 경제적인 대구경 대안으로 PTFE/PFA 라이닝 볼 밸브가 사용됩니다. 이러한 사양에 맞춰 부식 방지 트림, 화학 물질과 호환되는 밀봉재, 전체 내경 막힘 방지 구조, 그리고 모든 산업 인증을 갖추면 밸브 수명을 극대화하고 부식성이 강한 화학 공정 시스템에서 예기치 않은 가동 중단을 최소화할 수 있습니다.

GEKO Valve는 전 세계 화학, 담수화, 해양, 폐수 처리 및 제약 산업 고객을 위해 맞춤형 내경, 밀봉 구성, 액추에이터 어셈블리 및 안전 액세서리를 제공하는 듀플렉스강, 초합금 및 PTFE 라이닝 버전을 포함한 다양한 내식성 볼 밸브를 제조합니다.
