볼 밸브 사양과 유량 요구 사항을 일치시키는 방법

유량 용량은 볼 밸브가 배관 시스템 내에서 안정적으로 작동할 수 있는지 여부를 결정하는 가장 기본적인 매개변수 중 하나입니다. 사양을 제대로 맞추지 못하면 과도한 압력 강하, 유체 처리량 부족, 펌프 과부하, 에너지 낭비, 유체 침전물 막힘, 심지어 시스템 진동 및 안전 위험까지 초래할 수 있습니다. 많은 구매 엔지니어는 공칭 직경(DN/NPS)과 압력 등급만 확인하고 내부 형상, 볼 코어 구조, 밀봉 간극, 유량 계수(Cv) 및 유체 점도와 같은 요소를 간과하여 설치 후 밸브 부적합 문제를 야기합니다.

이 가이드는 각 볼 밸브 기술 매개변수가 유량 성능에 미치는 영향을 체계적으로 설명하고, 전문 용어의 별칭을 명확히 하며, 액체, 가스, 증기, 슬러리 및 극저온 유체의 실제 유량 요구에 따라 적절한 밸브 구조, 내경 유형, 본체 크기 및 내부 트림을 선택하는 단계별 규칙을 제공합니다.

1. 핵심 용어: 주요 흐름 매개변수 및 업계별 별칭

사양 일치 작업을 진행하기 전에 전 세계 밸브 및 유체 역학 산업에서 공통적으로 사용되는 전문 용어를 통일할 필요가 있습니다.

• CV 값유량 계수(밸브 유량 용량이라고도 함)는 유체의 통과 능력을 측정하는 가장 직접적인 지표입니다.
• 압력 강하헤드 손실, 즉 밸브가 완전히 열린 상태에서 발생하는 차압 손실
• 풀 포트 / 풀 보어: 동일 내경, 관통 내경, 전체 유량 통로 볼 밸브
• 포트 축소 / 내경 축소: 내경 제한형, 오리피스 협착형, 부분 내경 볼 밸브
• 흐름 난류: 내부 채널의 급격한 수축으로 인한 와전류 손실
• 캐비테이션액체 서비스 시 높은 차압 조건에서 밸브 내부의 기포 발생 및 붕괴

2. 보어 유형이 기본 유량 용량을 결정하는 방식

볼의 내부 개구부는 Cv 값과 압력 강하에 가장 큰 영향을 미치는 요소이며, 이에 대해서는 이전 비교 기사에서 자세히 설명했습니다.

2.1 고유량 요구 사항을 위한 풀 보어(풀 포트) 볼 밸브

볼 통로의 내경은 파이프라인의 내경과 완벽하게 일치하여 직선의 막힘없는 유로를 형성합니다.

• 동일한 공칭 크기 중 가장 높은 Cv 값, 최소 압력 손실
• 중간 규모 침전물에 사각지대가 없어 대용량 순환, 점성 액체, 슬러리, 원유 및 LNG 극저온 유체에 적합합니다.
• 장거리 주요 송유관에 필수적인 파이프라인 피깅 작업에 대한 정보입니다.
• 적용 구조: 대형 고압 공정 라인용 풀 보어 트러니언 장착형 볼 밸브

2.2 저유량 분기 배관용 축소형 볼 밸브 (축소 포트)

볼 오리피스는 공칭 파이프 크기보다 1~2 사이즈 작아 유로가 좁아집니다.

• Cv 값이 낮아지면 유체 이송 중 뚜렷한 난류와 압력 강하가 발생합니다.
• 볼 코어 크기가 작아 작동 토크가 감소하고, 소형 공압 또는 전기 액추에이터에 적합합니다.
• 계측용 공기, 샘플링 루프, HVAC 용수 및 보조 저유량 차단 지점에 경제적입니다.
• 결정화, 스케일 형성 및 고형 입자 막힘 현상이 발생하기 쉬운 매체에는 사용할 수 없습니다.

3. 밸브 본체 구조가 유동 저항에 미치는 영향

3.1 플로팅 볼 밸브 vs 트러니언 장착형 볼 밸브

동일한 내경에서 트러니언 장착형 볼 밸브는 상하축 위치 결정 구조를 채택하여 밀봉 마찰이 적고 내부 유동 흐름이 원활하며 유효 Cv 값이 약간 더 높습니다. 따라서 대구경, 고유량 및 고압 작동 조건에 적합한 유형입니다. 플로팅 볼 밸브는 주로 소구경 DN15~DN100의 일반적인 용도에 사용되며, 저유량 및 중유량 요구 사항에 적합한 유량 성능을 제공합니다.

3.2 일체형/투피스형/쓰리피스형 차체 구조

• 2피스 볼 밸브: 매끄러운 내부 주조 연결부, 대부분의 산업 유체 흐름 시나리오에 적합한 표준 유체 저항

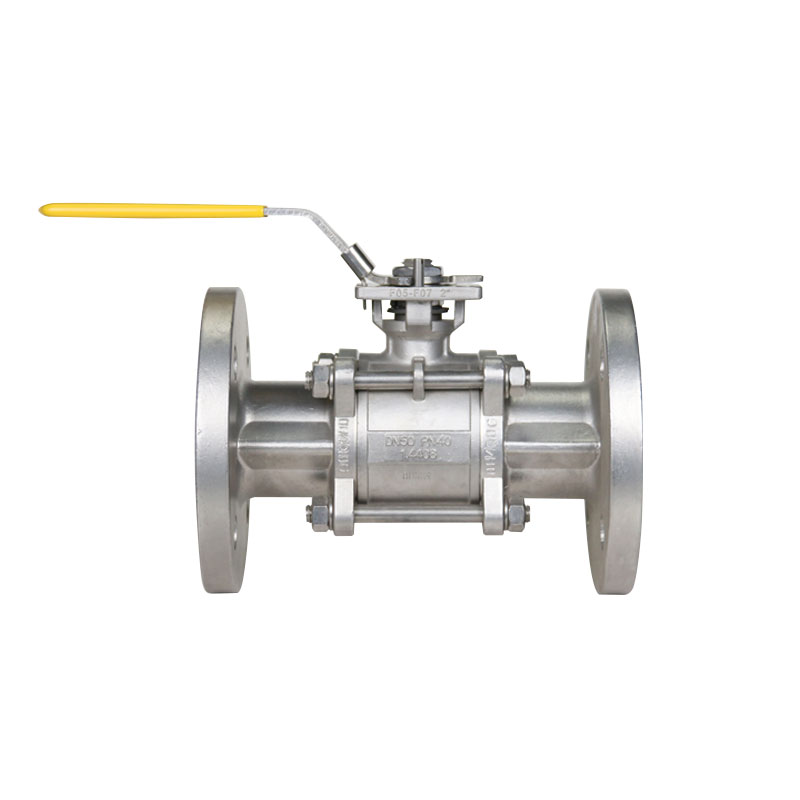

• 3피스 볼 밸브: 분할형 본체로 내부 조립 간격이 더 넓어 유량 손실이 약간 더 크며, 유량 최적화보다는 유지보수 편의성을 위해 주로 선택됩니다.
• 일체형 단조 볼 밸브: 컴팩트한 내부 공간으로, 아주 작은 유량 측정용 튜빙에만 사용됩니다.

4. 밀봉 재질 및 마감 디자인은 유효 유동 면적에 영향을 미칩니다.

시트 두께와 실링 돌출량의 차이는 유로의 일부를 차지하여 실제 유량 용량을 변화시킵니다.

• PTFE/RPTFE 연질 시트 볼 밸브얇은 링 모양의 시트는 내부 공간을 적게 차지하여 최대 유효 유동 면적과 높은 Cv 값을 제공하므로 깨끗한 액체 및 기체의 대용량 시스템에 이상적입니다.
• PEEK 강화 시트 볼 밸브두꺼운 내마모성 시트는 부분 통로 크기를 줄이고 유량 계수를 약간 낮추어 적당한 유량 요구량을 가진 마모성 부식성 매체에 적합합니다.
• STL 경화 금속 시트 볼 밸브겹침 용접층은 볼 표면 두께를 증가시키고 유동 감쇠를 줄여주므로, 유량보다 내구성이 중요한 고온 증기 및 고압 연마 유체에 적합합니다.

5. 매체의 특성에 맞는 목표 사양을 설정해야 합니다.

5.1 액체 매체 (물, 화학 용제, 오일)

- 고유량 물 순환 및 냉각 시스템: 펌프 에너지 소비를 줄이기 위한 전체 구경 플랜지형 볼 밸브 - 고점도 원유, 시럽, 슬러리: 유동 막힘 방지를 위한 전체 구경 트러니언 볼 밸브 - 저유량 화학물질 투입: 축소형 소형 나사식 볼 밸브

5.2 가스 및 압축 공기

- 주 압축 공기 헤더: 장거리 가스 수송 시 압력 강하를 줄이기 위한 전체 구경 설계 - 분기 계측 가스 연결부: 비용 절감을 위한 소형 볼 밸브(구경 축소형)

5.3 증기 및 고온 유체

포화증기 및 과열증기는 부피 팽창이 크기 때문에 고온 조건에서 유량 계수(Cv)를 계산해야 합니다. 열팽창으로 인한 씰 변형 및 유량 감소를 방지하기 위해 전체 구경의 금속 시트 볼 밸브를 사용하는 것이 좋습니다.

5.4 극저온 매체(LNG, 액체 질소)

저온 액화 가스는 유동 안정성에 대한 요구 사항이 매우 엄격하며, 2상 유동 충격 및 캐비테이션 손상을 방지하기 위해 전체 구경 고정 트러니언 볼 밸브만 허용됩니다.

6. 단계별 표준 일치 워크플로

1. 루프에 필요한 최대 유량과 허용 가능한 최대 압력 강하를 계산하십시오.
2. 밸브가 도달해야 하는 최소 Cv 값을 결정하고, 그에 따라 전체 구경 또는 축소 구경을 선택하십시오.
3. 매체의 종류, 점도, 온도 및 입자 함량을 확인하여 본체 재질과 밀봉 구성을 확정하십시오.
4. 공칭 크기와 압력 등급에 따라 플로팅 구조 또는 트러니언 구조를 선택하십시오.
5. 현장 배치도에 따라 끝단 연결부(플랜지, BW, SW, 나사식) 및 액추에이터 유형을 일치시키십시오.
6. 높은 차압의 액체 서비스에서 캐비테이션 위험을 확인하고 필요한 경우 캐비테이션 방지 트림을 추가하십시오.

7. 일반적인 사양 불일치 문제점

• 유량이 많은 주요 공정 배관에 내경이 좁은 볼 밸브를 사용하면 과도한 압력 손실과 운영 전기 비용 증가로 이어집니다.
• 대용량 정수 시스템에 두꺼운 PEEK 재질의 경질 시트를 선택하면 불필요하게 유효 Cv 값이 감소합니다.
• DN200 이상의 대구경 고유량 배관에 플로팅 볼 밸브를 지정하면 과도한 작동 토크와 액추에이터 과부하가 발생합니다.
• 고압 액체 파이프라인에서 캐비테이션을 무시하면 내부 트림 침식과 지속적인 유량 변동이 발생합니다.

결론

볼 밸브 사양과 유량 요구 사항을 일치시키는 것은 유량 계수(Cv) 및 압력 강하와 같은 정량적 지표를 중심으로 이루어집니다. 핵심 선택 논리는 다음과 같습니다. 대용량, 저압 손실, 피깅이 필요하거나 입자를 포함하는 유체에는 전체 구경, 전체 유량의 트러니언 장착형 볼 밸브를 채택하고, 소용량의 보조 분기관 및 계측 배관에는 경제적인 축소 구경 볼 밸브를 사용합니다. 또한, 전체 배관 시스템에서 안정적이고 효율적이며 에너지 절약적인 유체 이송을 보장하기 위해 본체 구조, 시트 재질, 트림 설계 및 유체 특성을 종합적으로 고려해야 합니다.

GEKO Valve는 발전, 석유화학, 극저온, 화학 및 수처리 프로젝트에 필요한 정확한 유량 사양을 충족하기 위해 플로팅 및 트러니언 설계의 풀 보어 및 리듀스 보어 볼 밸브를 제공하며, 완벽한 Cv 유량 매개변수 테스트 데이터, 다양한 밀봉 옵션 및 재질 등급을 지원합니다.
