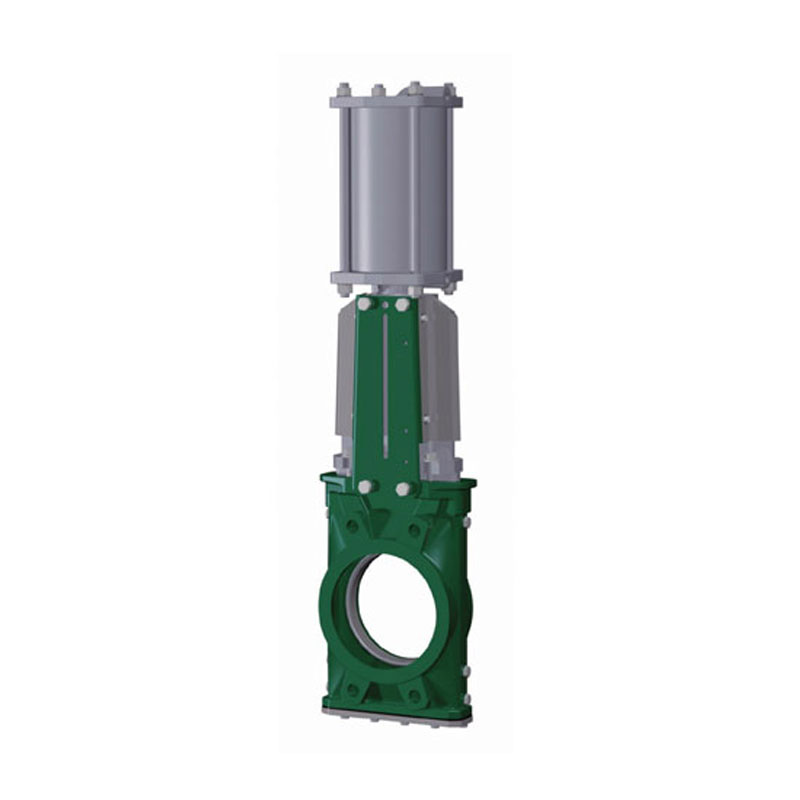

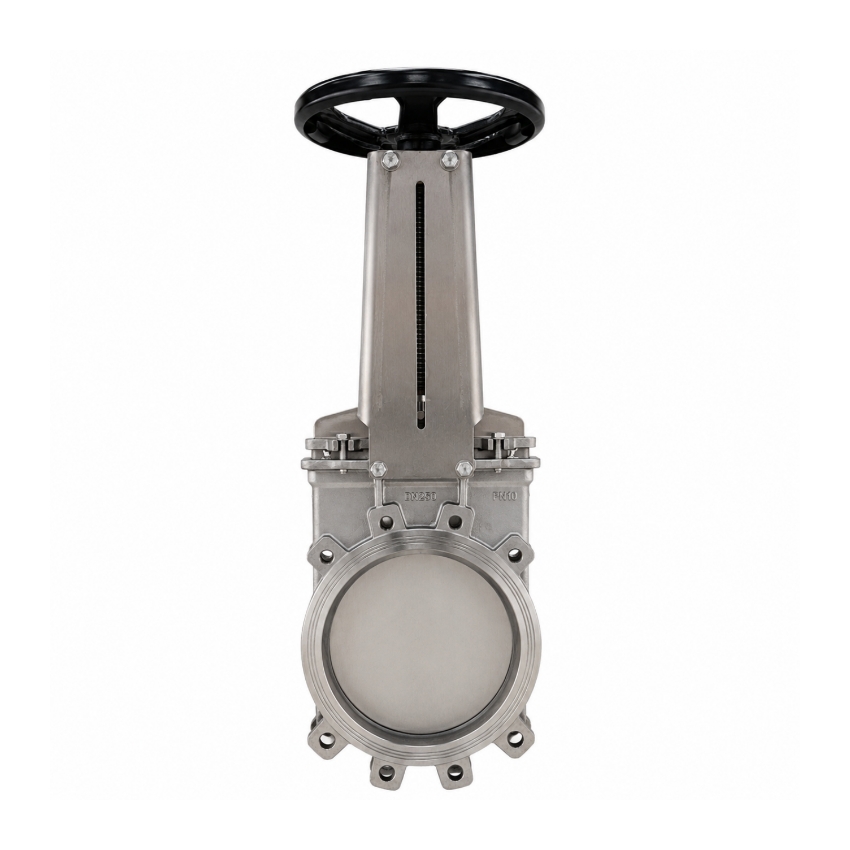

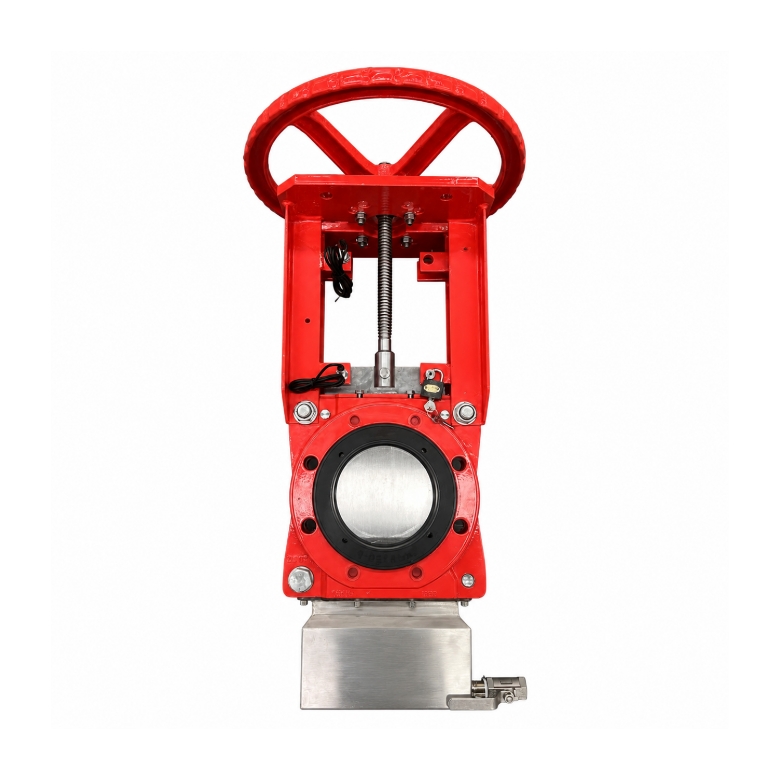

사일로 하부 특수 나이프 게이트 밸브

차체 구조

밸브 본체는 주철, 스테인리스 스틸, 알루미늄 또는 경질 양극산화 코팅 처리된 알루미늄으로 제공되어 내마모성이 뛰어나고 표면에 알루미나가 형성되는 것을 방지합니다.

압력 및 온도

압력: 특정 압력 등급에 대해서는 문의해 주시기 바랍니다.

온도 제한:

니트릴(NBR): 최대 80°C

EPDM: 최대 110°C

규정 준수 및 테스트

유럽 ​​압력 장비 지침 97/23/CE, 범주 III, 모듈 H(DN50~DN600용)에 따라 제조되었습니다.

테스트 절차는 NF EN 12266-1, NF EN 12266-2, DN3230 및 ISO 5208 표준을 따르므로 압력 하에서도 신뢰할 수 있는 성능을 보장합니다.

연결

플랜지 PN10 사이, NFE 29203, BS450, ANSI B16.5와 호환, 옵션 ASA 150 사용 가능.

강철 강화 차체: 미디어에 대한 보유 영역이 없습니다.

와이드 바디 디자인: 제품 배출 및 흐름을 간소화합니다.
날카로운 모서리가 있는 게이트: 대량의 재료를 직선적이고 정확하게 절단합니다.
PTFE 마찰판을 통한 게이트 안내: 마찰을 줄여 더욱 원활한 작동을 보장합니다.
스크레이퍼 효과 포장: 게이트 청소를 용이하게 하고 물질이 쌓이는 것을 방지합니다.
구멍을 내다: 차체 세척 및 유지관리가 간편해집니다.

바닥 해체: 검사 및 서비스를 위해 쉽게 접근할 수 있습니다.

강화된 밀봉을 위한 내장 스크레이퍼

당사의 나이프 게이트 밸브는 패킹에 스크레이퍼가 내장되어 있어 밀봉 성능을 향상시키고 누출을 줄이며, 연마성 슬러리 및 고형물로부터 보호합니다. 내마모성 설계는 고속 또는 고점도 매체에서도 안정적인 작동을 보장합니다.

내구성을 위한 양면 밸브 플레이트 스크레이퍼

양면 밸브 플레이트 스크레이퍼와 블레이드형 바닥은 부드러운 소재의 매끄러운 절단을 가능하게 합니다. 상단의 견고한 PTFE 스크레이퍼는 이물질 유입을 방지하여 밸브 수명을 연장하고 작동 효율을 유지합니다.

유연한 하드 및 소프트 씰 디자인

다양한 산업 분야에 적합한 하드 씰과 소프트 씰을 모두 지원합니다. 하드 씰은 내마모성과 고온 성능을 제공하며, 소프트 씰은 비용 효율적입니다. 이 설계는 탁월한 밀봉성을 보장하고 슬러리, 스케일, 액체 및 벌크 고체에 적합하며 밸브 수명을 연장합니다.
