Y형 바디는 탱크를 완전히 비울 때 불필요한 공간이 전혀 없어 잔류물 축적과 오염을 방지합니다.
작동 조건: 완전한 배수 및 세척, 위생 또는 고순도 매체가 필요한 공정 탱크 및 파이프라인에 이상적입니다.
무엇을 찾고 계신가요?

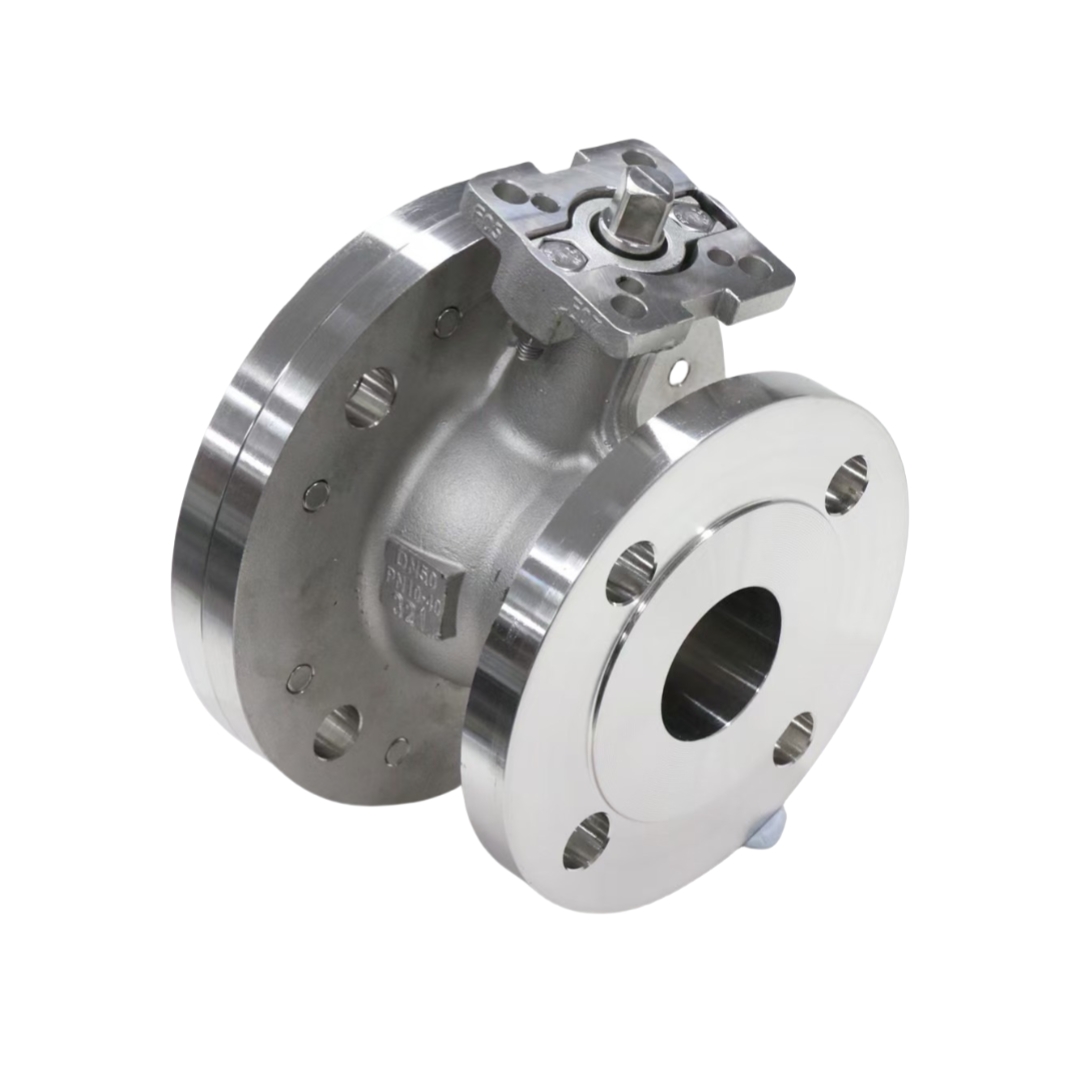

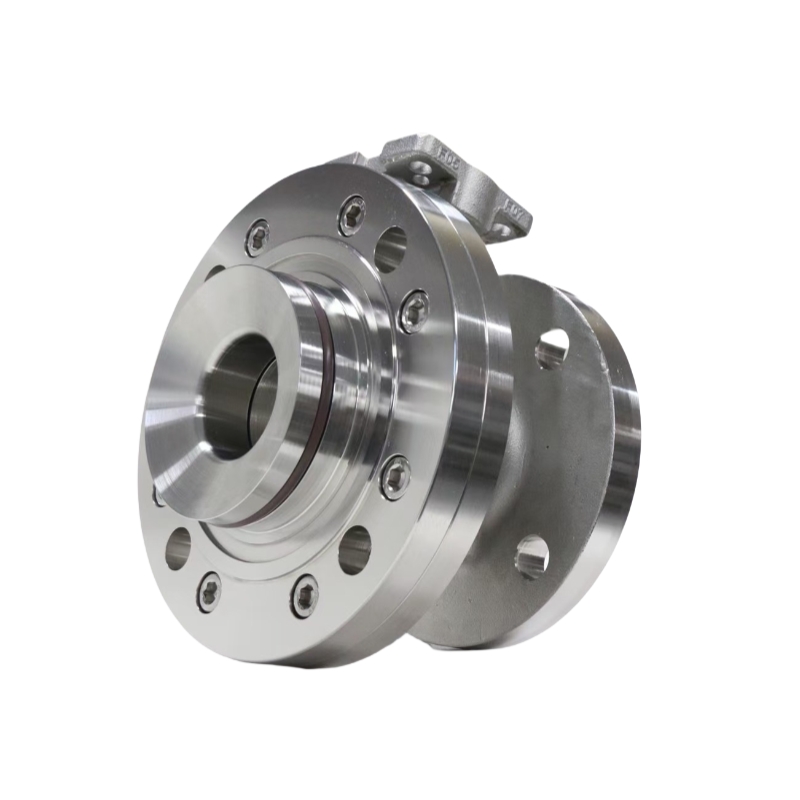

GKV295 상단 입구 탱크 하단 배출 볼 밸브는 탱크, 반응기 또는 용기에서 액체 또는 반고체를 깨끗하고 효율적으로 완전 배출하도록 설계되었습니다. 상단 입구 설계로 유지보수 및 인라인 서비스가 용이하여 가동 중단 시간을 최소화합니다.
플러시 마운트 방식의 캐비티 없는 볼은 사각지대가 없고 잔여물이 없는 흐름을 보장하므로 제약, 식품, 화장품, 특수 화학 물질 등 높은 청결 기준이 요구되는 산업에 이상적입니다.
상단 진입형 하단 탱크 배출 볼 밸브
| |
크기 범위 DN25–DN200(NPS 1인치–NPS 8인치)
온도 범위 소프트 시트(PTFE/EPDM): -20°C ~ +200°C 금속 시트: 최대 +800°C

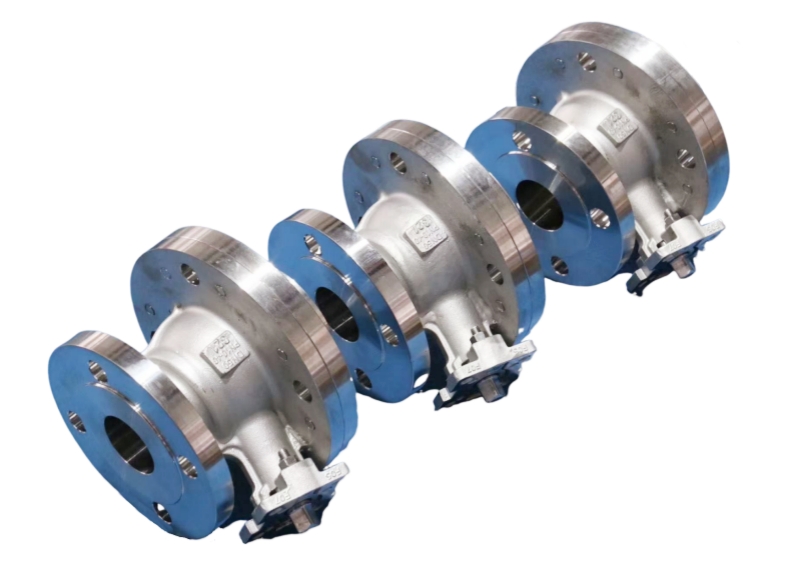

| 본체 재질 ASTM A351 CF8, CF3, CF8M, CF3M(주조 스테인리스강); ASTM A182 F304, F316, F316L, F904L, F51(듀플렉스 스테인리스강, 단조 스테인리스강). ASTM A216 WCB, WCC(주조 탄소강); ASTM A350 LF2, ASTM A352 LCB(저온 탄소강); ASTM A105(단조강). ASTM A182 F22(Cr-Mo 합금강); 특수 합금(니켈 기반 및 고성능): Inconel 600, 625, 825, Incoloy 800H, Hastelloy C276, C3, C4, Monel 400, Monel K500; B463 합금 20; ASTM B348 티타늄 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 지르코늄 R60702, ASTM B365 탄탈륨 R05200, R05400(탄탈륨). |
작동 압력 150파운드 - 2500파운드 | 스템 소재 SS316, SS316L, 듀플렉스 SS, 니트로닉 50 등 |
대면 ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002
| 좌석 소재 표준: RPTFE; 옵션: TFM1600, Tek-Fil®, UHMWPE, 캐비티 필러, 금속 시트 |
볼 소재 SS316L, 하스텔로이, PTFE 코팅 스테인리스 스틸, 세라믹, F46, F51 등 | 바디 스타일 1단계 |
설계 표준 ASME B16.34, ISO 15761, DIN EN 12516, MSS SP-134 | 연결 플랜지형 |
상단 진입형 하단 탱크 배출 볼 밸브
설명:
상단 진입 탱크 하단 볼 밸브는 하단 배출을 위해 설계되었습니다.
탱크, 반응기 및 용기에 적용하여 세척 배수, 데드-를 제공합니다.
공간이 부족한 설계와 간편한 인라인 유지관리.
상단 진입 구조로 내부 분해, 검사 및 수리가 가능합니다.
시스템에서 밸브를 제거하지 않고 부품을 교체하여 가동 중지 시간을 최소화합니다.
멸균되고 효율적인 가공을 보장합니다.
주요 특징:
상단 진입 디자인 - 볼, 시트 및 씰의 빠른 인라인 유지 관리가 가능합니다.
플러시 장착형 배출구 - 정체량 없이 완전하고 깨끗한 배수를 보장합니다.
풀보어 - 제한 없는 흐름, 점성 또는 고체가 함유된 매체에 적합
폭발 방지 스템, 정전 방지 장치 및 방화 설계(옵션)
캐비티 필러 시트 - 사각지대를 없애 위생 또는 슬러리 서비스에 이상적입니다.

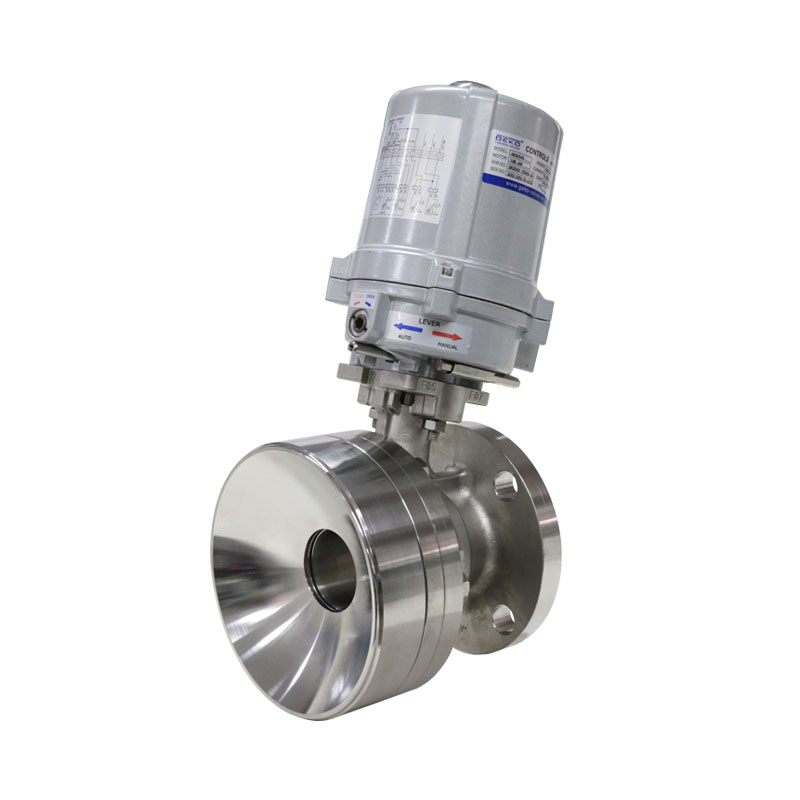

수동 레버, 기어 작동기 또는 작동식(공압/전기) 옵션이 제공됩니다.
기술 세부 사항
크기: DN25–DN300(1"–12")
압력: 최대 Class 600 / PN100
온도: -50°C ~ +600°C(재료에 따라 다름)
연결부: 탱크 패드(용접), 플랜지(RF/RTJ), 클램프 또는 맞춤형
표준: API 6D, ASME B16.34, EN 12516-1
재료:
차체/보닛: SS304/SS316, Alloy 20, Hastelloy C276, Duplex/Super Duplex, Titanium Gr.2
볼: SS316/316L, 크롬 또는 ENP 코팅, 하스텔로이, 모넬, 세라믹 코팅
스템: SS316/316L, 듀플렉스 2205, 폭발 방지, 옵션 내화성
시트: PTFE, TFM1600, PEEK, 캐비티 충전 PTFE/TFM, 금속(스텔라이트)
씰/패킹: PTFE, 그래파이트, 비톤, EPDM, 칼레즈, 활하중 스템 패킹
하이라이트:
간편한 인라인 유지 관리를 위한 상단 진입 디자인
공동이 없고, 데드스페이스가 없는 볼은 잔여물 없는 흐름을 보장합니다.
고도로 청정한 산업 및 혹독한 화학 환경에 적합
상단 진입형 하단 탱크 배출 볼 밸브 | 완벽한 배수 및 간편한 유지 관리
상단 진입형 하단 탱크 배출 볼 밸브는 까다로운 공정 조건에서도 전체 탱크 배수, 쉬운 유지 관리 및 안정적인 밀봉이 필요한 산업을 위해 설계되었습니다.
주요 특징:
상단 진입 디자인: 내부 구성 요소에 직접 액세스할 수 있습니다.
밸브를 제거하지 않고도 빠른 유지관리가 가능하므로 가동 중지 시간과 노동력이 줄어듭니다.
Full-Bore Flow: 최적화된 형상으로 최소 유량으로 최대 유량 보장
압력 강하가 적어 점성, 슬러리 또는 고체가 섞인 유체에 적합합니다.
플러시 장착형 바닥 배출: 탱크 출구에서 완전한 배수
잔여물, 세척 시간, 오염 위험을 최소화합니다.
고성능 밀봉: PTFE, PEEK 또는 엘라스토머 시트는 화학적 밀봉을 제공합니다.
내구성, 마모 방지, 온도 내구성이 뛰어납니다.
고강도 소재: 부식 방지용 스테인리스 스틸, 듀플렉스 또는 특수 합금
공격적인 환경에서의 저항력.
유연한 작동: 수동, 공압 또는 전기 작동을 지원합니다.
선택적 자동화 통합이 가능합니다.
