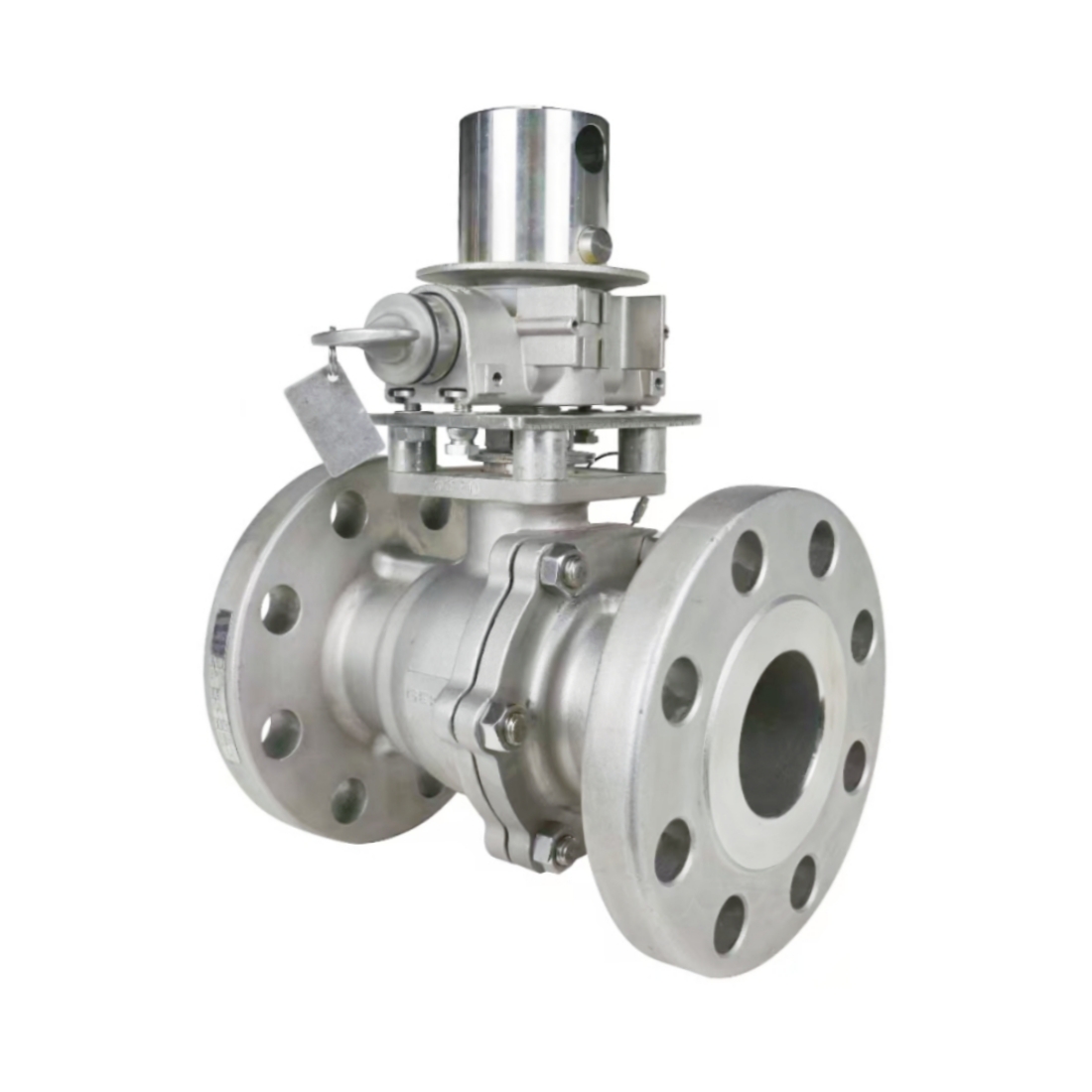

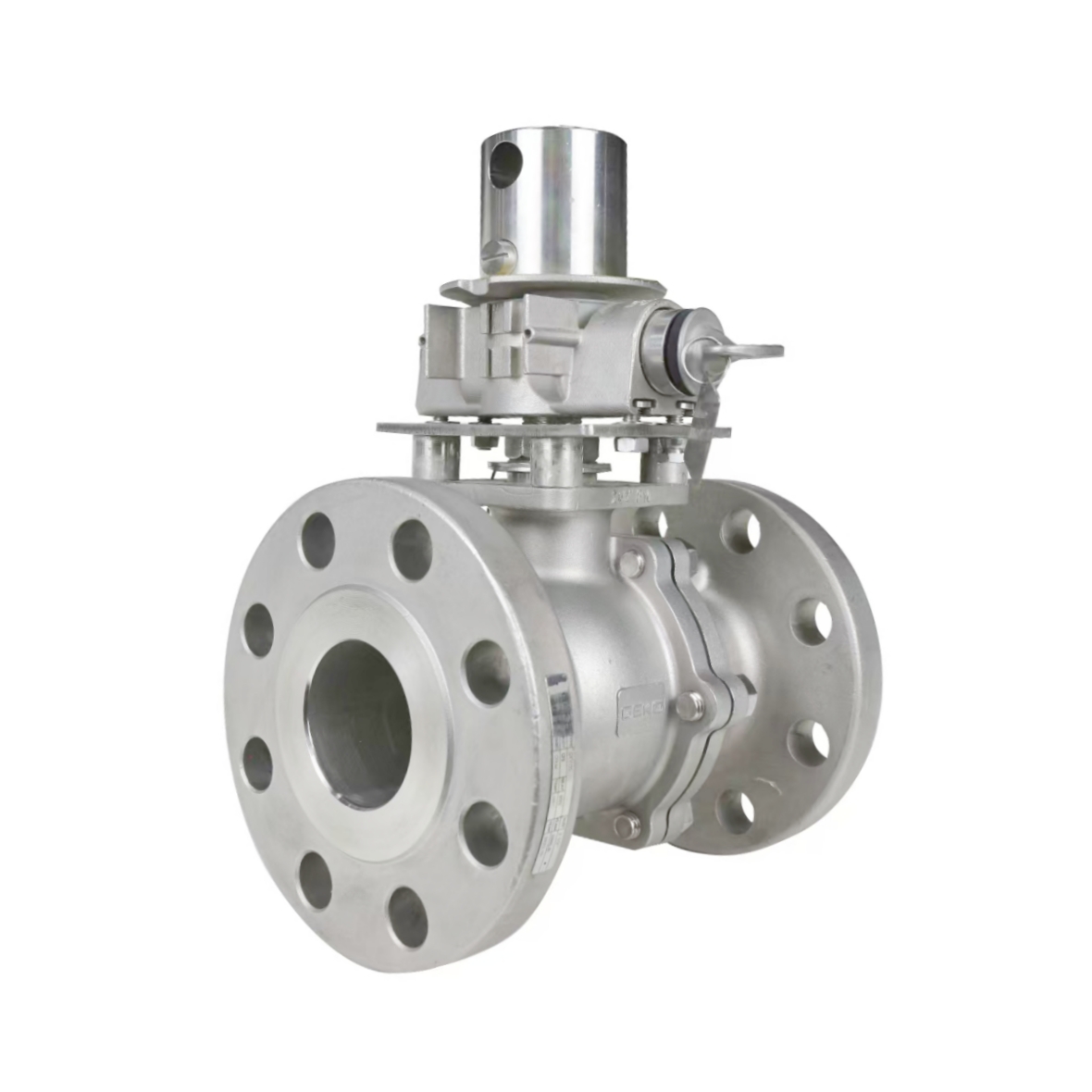

원자력 발전소용 잠금 장치가 있는 GKV225 플랜지형 볼 밸브는 ASME B16.34 규격의 150LB급부터 2500LB급까지의 전체 구경 볼 밸브입니다.
GKV-225 시리즈 볼 밸브는 견고하고 내구성이 뛰어난 플랜지 볼 밸브 설계를 특징으로 하며, 다양한 작업 조건에 적합하여 탁월한 가치와 안정적인 작동을 제공합니다.
GKV-225 풀포트 2피스 직접 장착 패드 볼 밸브 플랜지 끝단
| |
사이즈 범위 NPS 1/2" ~ 24", DN15 ~ DN 600
작동 압력 ASME 150LB ~ 2500LB 등급, EN 1092 PN10 ~ PN420 등급
온도 범위 -50°F ~ 1472°F(-46°C ~ 800°C) | 본체 재질 ASTM A351 CF8, CF3, CF8M, CF3M (주조 스테인리스강); ASTM A182 F304, F316, F316L, F904L, F51 (듀플렉스 스테인리스강, 단조 스테인리스강). ASTM A216 WCB, WCC (주조 탄소강); ASTM A350 LF2, ASTM A352 LCB (저온 탄소강); ASTM A105 (단조강). ASTM A182 F22 (크롬-몰리브덴 합금강); 특수 합금 (니켈계 및 고성능): 인코넬 600, 625, 825, 인콜로이 800H, 하스텔로이 C276, C3, C4, 모넬 400, 모넬 K500; B463 합금 20; ASTM B348 티타늄 Gr.2, Gr.3, Gr.5, Gr.12; ASTM B493 지르코늄 R60702, ASTM B365 탄탈륨 R05200, R05400(탄탈륨).
|
누출 4등급, 5등급, 6등급 | 줄기 재료 ASTM A479 유형 316, ASTM A564 유형 17-4PH, ASTM A182 유형 F51 |
대면 ASME B16.10, EN 588-1 F4/F5, DIN 3202 F4/F5, JIS B2002 | 좌석 소재 TFM1600, 옵션: Tek Fi ®*, UHMWPE, RPTFE, PTFE 등 |
시험 표준 API 598, EN-12266-1 모든 밸브 스템과 밸브 시트는 100psi 가스 밀폐 테스트를 거칩니다. 배송 전 기밀 밀봉 상태 유지, 29인치 Hg 진공 서비스 제공
| 볼 소재 스테인리스강 A351 CF8/CF8M, A182 F304/F316/F316L, A105, A216 WCB, A350 LF2, 티타늄 B348 Gr.2/Gr.5, 지르코늄 B493 R60702, 탄탈륨 B365 R05200/R05400, 하스텔로이, 니켈계 합금, 인코넬 600/625/825, 모넬 400/모넬 K500, B463 합금 20, F51(듀플렉스 스테인리스강), A182 F51, A182 F22, A182 F904L |
최종 연결 ASME B16.5 규격에 따른 플랜지형 끝단 | 설계 표준 ASME B16.34, EN12516, GB/T 12237 |
애플리케이션 산업 | 커넥트 플랫폼 ISO5211 |
GKV-225 시리즈는 ASME B16.34 규격의 전체 구경 플랜지형 플로팅/트러니언 볼 밸브입니다.
GKV-225 시리즈 플랜지 볼 밸브는 기포 수준 밀봉 및 낮은 작동 토크를 보장하는 설계를 특징으로 합니다. 1/2 "-2" 사이즈 모델은 GEKO 고유의 공정 기술을 적용하여 패킹의 연속적인 내부 예비 조임을 구현합니다. 2/2 "-12" 사이즈 모델은 독립형 패킹 커버를 사용하여 설치 하드웨어 또는 액추에이터를 분해하지 않고도 간편하게 조정할 수 있습니다. 패킹 커버는 특수 설계로 패킹에 가해지는 하중을 고르게 분산시킵니다.
동적 하중 패킹은 벨빌 가스켓을 통해 자체 조정 기능을 구현하여 환경 변화 및 마모를 보상함으로써 유지 보수가 필요 없는 작동과 긴 수명을 보장합니다. 대형 GKV-225 시리즈 플랜지 볼 밸브는 볼을 지지하는 베어링 구조를 갖추고 있어 작동 토크를 효과적으로 줄여줍니다.
GKV-225 시리즈 플랜지형 볼 밸브는 스테인리스강(CF8M), 탄소강(WCB), 특수 합금(예: 합금 20, 하스텔로이 등) 및 요청 시 기타 이종 합금으로 제작 가능합니다. 내화성이 없는 버전에는 표준 스템 패킹이 장착되어 있으며, API 607 내화 밸브 코어에는 흑연 밸브 스템 패킹이 장착되어 있습니다. GKV-225 시리즈 밸브는 자동화 작동을 용이하게 하기 위해 ISO 5211 규격의 일체형 주조 설치 플랫폼을 제공합니다.
GKV225 플랜지 볼 밸브 시리즈의 독특한 디자인
GKV-225 시리즈 플랜지 볼 밸브는 Stellite® 코발트 크롬 합금 밸브 시트 코팅을 사용하여 탁월한 내식성, 높은 작동 온도 및 높은 경도의 우수한 내마모성을 제공합니다.
금속 시트를 사용하는 GKV-225 시리즈 플랜지형 볼 밸브는 맞대기 밀봉 방식을 채택하여 CI 70-2 Class V의 차단 요구 사항을 표준으로 충족하거나 능가하며, 선택적으로 Class VI 차단 요구 사항을 충족하도록 제작할 수 있습니다.
GKV225 시리즈 2피스 풀 보어 플랜지 볼 밸브는 다양한 산업 분야에서 활용됩니다.
석유화학 및 천연가스 산업
시립 상수도 및 냉난방 공조(HVAC) 엔지니어링
선박 및 해양 공학
환경 보호 및 산업용수 처리
