O-포트 볼 밸브와 V-포트 볼 밸브의 차이점은 무엇일까요? – GEKO Valves의 설명을 들어보세요

산업용 유체 제어 시스템에서 O형 포트 볼 밸브와 V형 포트 볼 밸브는 설계 특징이 서로 다른 두 가지 일반적인 유형입니다. GEKO Valves는 수년간의 엔지니어링 경험을 바탕으로 구조 설계, 유량 특성, 조절 성능, 차단 능력 등을 상세하게 비교하여 최적의 선택을 할 수 있도록 지원합니다.

1. 구조 설계

O형 볼 밸브: 볼 중앙에 원형 관통 구멍이 있습니다. 완전히 열렸을 때 구멍의 직경은 배관 내경과 거의 동일하여 직선 유로를 형성합니다. GEKO O형 볼 밸브는 정밀 가공을 통해 낮은 유동 저항과 뛰어난 밀봉 성능을 제공합니다.

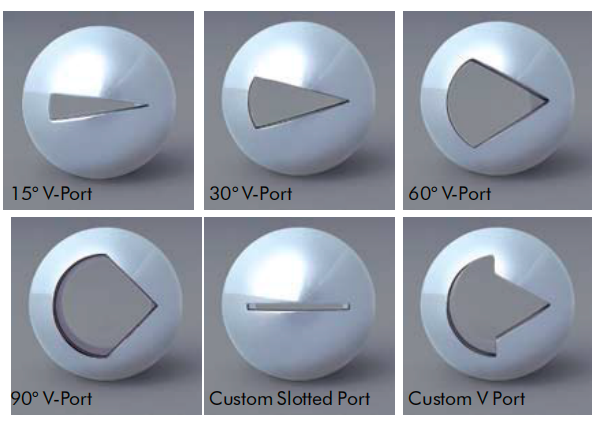

V형 포트 볼 밸브: 볼에는 V자형 홈이 있습니다. GEKO V형 포트 볼 밸브는 유체의 특성에 따라 V자형 홈의 각도와 크기를 맞춤 설정할 수 있어 전단 및 조절 기능을 향상시킵니다.

2. 유동 특성

O형 포트 볼 밸브: 빠른 개방 특성을 보입니다. 작은 개방 각도(예: 0°~15°)에서 유량이 급격히 증가하며, 약 20°~30°에서 최대 유량의 80%~90%에 도달합니다. 빠른 개폐 작업에 적합하며, 유량 조절 기능은 제한적입니다.

V형 포트 볼 밸브: 거의 등비율 특성을 나타냅니다. 유량은 개방 정도에 따라 부드럽고 선형적으로 증가하며, 정밀한 유량 조절을 위해 설계되었습니다. GEKO V형 포트 볼 밸브는 작은 개방에서도 탁월한 제어력을 유지합니다.

3. 스로틀링 성능

O형 포트 볼 밸브: 유량 조절 성능이 좋지 않습니다. 작은 개방 시 유량 변화가 급격하여 정밀 제어가 어렵고, 중간 개방 시 캐비테이션, 진동 및 소음 발생 가능성이 높습니다. 온/오프(2단) 제어 용도로만 사용을 권장합니다.

V형 포트 볼 밸브: 탁월한 유량 조절 성능을 제공합니다. V자형 홈은 안정적이고 예측 가능한 유량 제어를 가능하게 하며, V자형 모서리는 전단 작용을 제공하여 섬유질, 미립자 또는 슬러리 유체에 이상적입니다. GEKO V형 포트 볼 밸브는 신뢰할 수 있고 안정적인 유량 조절 성능을 제공합니다.

4. 전원 차단 기능

O형 볼 밸브: 탁월한 차단 성능을 자랑합니다. 연질 또는 금속 시트를 사용하여 완벽한 기밀성을 확보하고 누출을 최소화합니다. GEKO O형 볼 밸브는 엄격한 차단이 요구되는 다양한 분야에 널리 사용됩니다.

V형 포트 볼 밸브: 상대적으로 차단 능력이 약합니다. 이론적으로 동일한 크기의 O형 포트 밸브만큼 완벽한 누설 방지 성능을 달성할 수 없습니다. 주로 유량 조절용으로 설계되었으며, 절대적인 차단 용도는 아닙니다.

5. 유동 저항

O형 포트 볼 밸브: 완전히 열렸을 때 유체 흐름 저항이 매우 낮아 직선 배관에 가깝기 때문에 압력 손실이 최소화됩니다. GEKO O형 포트 볼 밸브는 최적화된 유로를 통해 에너지 소비를 더욱 낮춥니다.

V형 포트 볼 밸브: V자형 홈은 완전히 열린 상태에서도 유동 저항을 발생시켜 O형 포트 밸브보다 압력 강하가 더 큽니다.

6. 침식 및 마모 저항성 (고체 입자를 포함하는 매체의 경우)

O형 포트 볼 밸브: 입자가 포함된 유체를 이송할 때, 입자가 볼과 시트 사이에 끼어 긁힘, 마모 또는 고착을 유발할 수 있습니다.

V형 포트 볼 밸브: V자형 홈의 날카로운 모서리가 섬유와 고체 입자를 절단하여 막힘을 방지합니다. 고점도, 결정화, 미립자 함유 또는 슬러리와 같은 오염된 유체에 더욱 적합합니다. GEKO V형 포트 볼 밸브는 폐수, 펄프, 슬러리 및 이와 유사한 까다로운 환경에서 탁월한 성능을 발휘합니다.

7. 일반적인 적용 사례

O형 볼 밸브: 깨끗한 액체 및 기체(예: 물, 증기, 오일, 천연가스)에 적합합니다. 빠르고 안정적인 차단을 위한 최적의 선택입니다.

V포트 볼 밸브: 정밀한 유량 조절이 필요한 용도, 특히 펄프, 폐수, 슬러리, 고점도 유체, 결정화 또는 스케일 형성 가능성이 있는 액체와 같은 까다로운 유체에 적합합니다. GEKO V포트 볼 밸브는 제어 밸브 분야에서 신뢰할 수 있는 선택입니다.

8. 비용

일반적으로 V형 포트 볼 밸브는 V자형 홈 가공이 더 복잡하기 때문에 동일한 크기와 재질의 O형 포트 볼 밸브보다 가격이 더 높습니다. GEKO Valves는 성능과 비용의 균형을 맞춘 다양한 구성 옵션을 제공합니다. 크기 관련 문의는 당사로 연락해 주십시오.

9. 어떻게 선택해야 할까요? – GEKO 밸브 선택 가이드

한 문장으로 요약하면 다음과 같습니다.

O형 포트 볼 밸브는 완벽한 차단(밀폐)에 탁월하며, V형 포트 볼 밸브는 정밀한 유량 조절(정밀한 제어, 오염된 유체에도 안정적)에 탁월합니다.

선택은 전원 차단 또는 속도 제한이 필요한지 여부와 미디어의 특성에 따라 달라집니다.

GEKO 밸브를 선택해야 하는 이유는 무엇일까요?

독일 엔지니어링 표준 및 엄격한 품질 관리

다양한 O-포트 및 V-포트 볼 밸브 제품군

까다로운 용도에 적합한 맞춤형 V자형 홈 디자인

사이즈 및 선택에 대한 무료 상담을 제공하는 전문 팀

빠른 배송 및 포괄적인 사후 지원
