다양한 환경에서 밸브에 맞는 ISO 12944 코팅 시스템을 선택하는 방법은 무엇입니까?

밸브용 코팅 ​​시스템을 올바르게 선택하려면 어떻게 해야 할까요? ISO 12944의 광범위한 내용을 고려할 때, 제품이 C2, C2, C3, C4, C5, CX, lm1, lm2, lm3, lm4 중 어떤 환경에 속하는지 어떻게 판단할 수 있을까요? 사용자들은 코팅의 사용 수명이 15년이어야 한다고 언급하는데, 어떻게 해야 할까요? GEKO 제어 밸브 이것을 증명하고, 이런 식으로 계속 이어갈 수 있을까요? 이러한 질문에 답하기 위해, GEKO 제어 밸브 참고를 위해 ISO 12944 4S 방법으로 요약했습니다.

4S 방법은 다음과 같습니다.

1단계: 부식 범주(ISO 12944-2)를 확인합니다.

2단계: 내구성 확인 보호 코팅 (ISO 12944-1).

3단계: 프로젝트에 필요한 코팅 시스템을 선택합니다(ISO 12944-5).

4단계: 코팅 시스템 실험실 검증(ISO 12944-6, 선택 사항).

자세한 설명은 다음과 같습니다.

1) 부식 범주 확인(ISO 12944-2)

대기 환경은 6가지 대기 부식 범주로 구분됩니다.

C1: 매우 낮은 부식성(매우 낮음)

C2: 낮은 부식성(Low)

C3: 중간 부식성(Medium)

C4: 높은 부식성(High)

C5: 매우 높은 부식성(매우 높음)

CX: 극심한 부식(Extreme)

물에 잠긴 것과 땅에 묻힌 것은 4가지 범주로 나뉜다.

Im1: 담수

Im2: 음극 보호가 없는 해수 또는 약간 염분이 있는 물

Im3: 토양

Im4: 음극 보호 기능이 있는 해수 또는 약간 염분이 있는 물

2) 보호용 필름의 내구성 확인 밸브 코팅 (ISO 12944-1)

이 표준은 네 가지 내구성 범위를 지정합니다.

낮음(L): 7년을 넘지 않음

중형(M): 7-15세

높음(H): 15-25세

매우 높음(VH): >25년

보호의 내구성 밸브 코팅 "보증 기간"이 아닙니다. 보증 기간은 일반적으로 내구성보다 짧으며, 두 기간 간의 관계를 명시하는 규칙은 없습니다. "환경 유형"과 "코팅 시스템의 내구성"은 코팅 시스템 선택의 주요 기준이며, 반드시 주의를 기울여야 합니다.

3) 밸브 프로젝트에 필요한 코팅 시스템 선택(CX 환경에서는 ISO 12944-5 또는 ISO 12944-9)

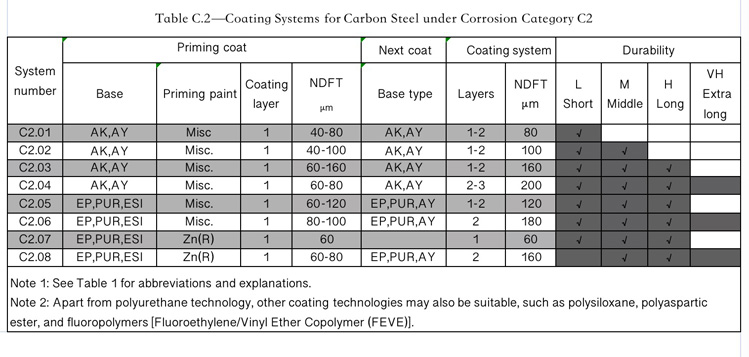

기판에 따라 표준에 따라 권장되는 최소 코팅 시스템을 선택하십시오. 표준에 명시된 코팅 시스템은 현장 적용 경험과 ISO 12944-6에 따른 실험실 성능 시험 결과를 바탕으로 결정됩니다. 이는 귀중한 참고 자료를 제공합니다. 예를 들어 아래 C2 표가 있습니다.

주의 사항:

1. 나열된 시스템들은 실제로 효과가 입증되었지만, 모든 코팅 범주를 나열하는 것은 불가능합니다. 다른 유사한 시스템도 가능할 수 있습니다.

2. 특정 기판 유형에서 코팅 성능은 코팅의 특정 조성에 따라 크게 달라질 수 있습니다. 6장에 설명된 기판 유형은 단지 예시일 뿐이며, 다른 유형의 밸브 코팅 도 사용할 수 있습니다.

3. 새로운 기술은 끊임없이 발전하고 있으며, 정부 규제의 영향을 받는 경우가 많습니다. 다음과 같은 방법을 통해 효과가 입증된 기술은 허용됩니다.

a) 이러한 새로운 기술을 적용한 후 추적 및 기록을 통해 그 효과를 검증합니다.

b) 실험실 테스트 결과는 최소한 ISO 12944-6 및 ISO 12944-9의 요구 사항을 충족합니다.

4. 밸브 코팅 시스템 실험실 검증(ISO 12944-6) 또는 코팅 시스템 사전 인증(ISO 12944-9)

표준에 따라 코팅 시스템을 선택하십시오. 소유주가 실험실 테스트를 요구하는 경우, 코팅 시스템은 ISO 12944-6 또는 ISO 12944-9를 기반으로 실험실 테스트를 거쳐야 합니다. 코팅이 신기술인 경우 실험실 검증이 필요합니다.

1단계: 부식 범주 확인(ISO 12944-2)

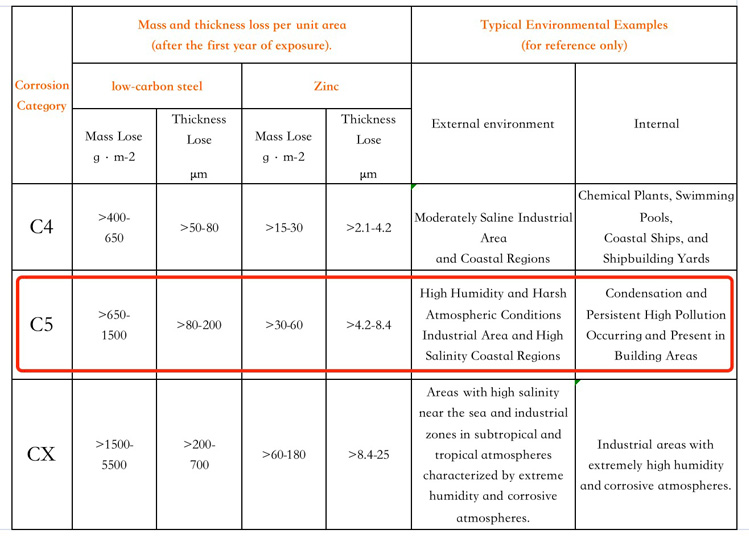

이 경우, 밸브 프로젝트는 일반적으로 에너지, 석유 및 화학 산업과 관련된 해안 산업 지역에 위치합니다. 해당 환경은 높은 습도, 높은 염도, 그리고 높은 부식성을 특징으로 합니다. 따라서 표에 따라 선정된 환경 유형은 C5입니다.

2단계: 보호용 내구성 확인 밸브 코팅 프로젝트용(ISO 12944-1)

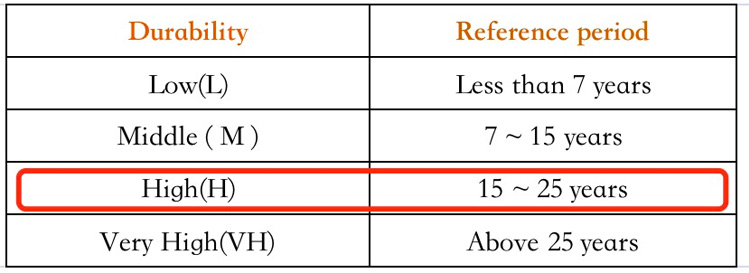

설계 수명은 20년입니다. 표에 따르면 선택된 범위는 15년에서 25년이므로 내구성 선택은 "높음"입니다(실제로 많은 밸브 코팅 또한 건설 주기를 고려할 수도 있는데, 일반적으로 2년 정도로 추정됩니다.

3단계: 밸브 프로젝트에 필요한 코팅 시스템 선택(ISO 12944-5)

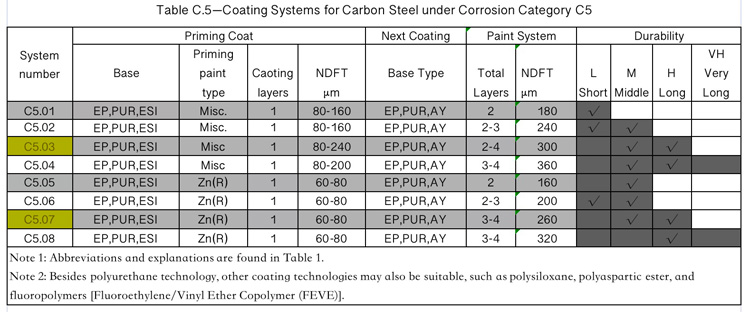

시료의 기판은 탄소강이고, 환경은 C5이며, 내구성은 "높음"입니다. 따라서, GEKO 제어 밸브 ISO 12944-5 부록 C의 표 B.1과 B.2를 참조하여 부식 범주 C5에 해당하는 탄소강에 대한 코팅 시스템을 선택하십시오. 구체적으로는 ISO 12944-5/C5.03 또는 ISO 12944-5/C5.07이 적합할 수 있습니다.

4단계: 코팅 시스템 실험실 검증(ISO 12944-6, 선택 사항)

선정된 코팅 시스템의 유효성을 검증하기 위한 실험 시험을 수행합니다. 사용자가 표준에서 권장하는 시스템 사용에 동의하는 경우 이 단계는 필요하지 않을 수 있습니다. 그러나 계약상 잠재적 분쟁을 줄이고자 하는 경우, 계약 체결 전에 시험 확인을 수행하거나 프로젝트 중간 단계에서 정기적인 검사를 실시하여 프로젝트 품질을 보장할 수 있습니다.

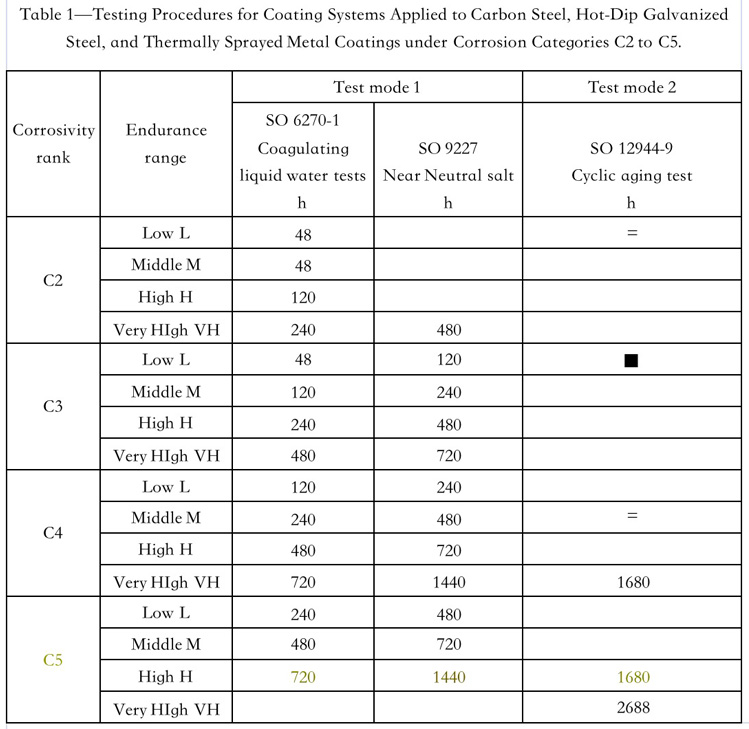

ISO 12944-6에 따르면 C5-H에 대한 테스트 항목은 다음과 같습니다.

3개의 패널을 테스트한 결과, 그 중 2개가 표준 요구 사항을 충족하여 규격에 맞는 것으로 간주되었습니다.
