GEKO의 내식성 회전 밸브, 플러그 밸브 및 3중 편심 버터플라이 밸브

브랜드 포지셔닝 및 배경

GEKO 밸브

• 설립: 1956년, 독일

• 특장점: 고내식성, 고신뢰성 회전 밸브

• 핵심 목표: 누출 제로, 저배출, 높은 안전성

• 제품군: 플러그 밸브, 고성능 버터플라이 밸브, 불소 코팅 밸브

• 주요 산업 분야: 화학, 정유, 알킬화, 산 및 염기, 슬러리, 정밀화학

• 주요 장점: 자체 세척 기능, 윤활유 불필요, 온라인 수리 가능, 내화성

주요 제품 시리즈

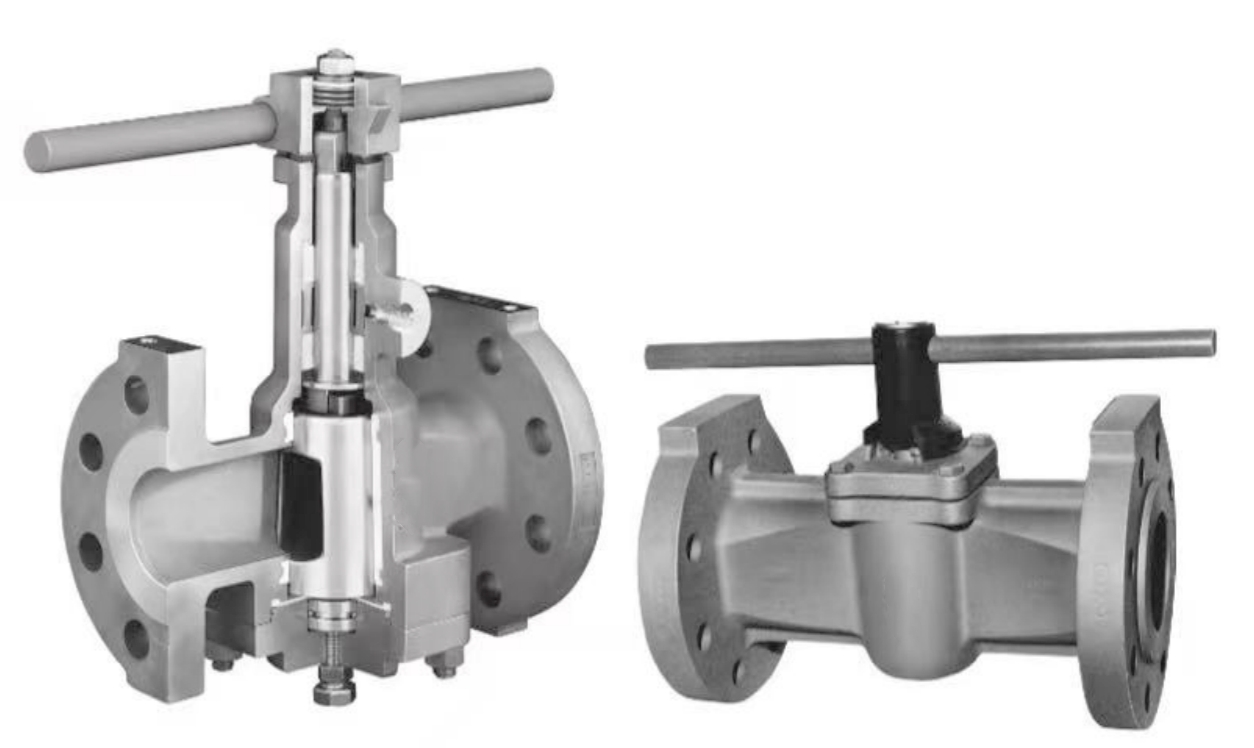

a) 플러그 밸브 (슬리브 밸브)

• 슬리브라인 무윤활 플러그 밸브
• 구조: 테이퍼형 플러그 + PFA/PTFE 슬리브, 자체 세척 기능
• 특징: 누출 없음, 윤활유 불필요, 온라인에서 조정 및 수리 가능
• 밀봉: PFA/PTFE 슬리브, 양방향
• 응용 분야: 강산, 강염기, 화학 공정, 알킬화 장치
• 유지보수: 연삭 작업 없이 슬리브 교체

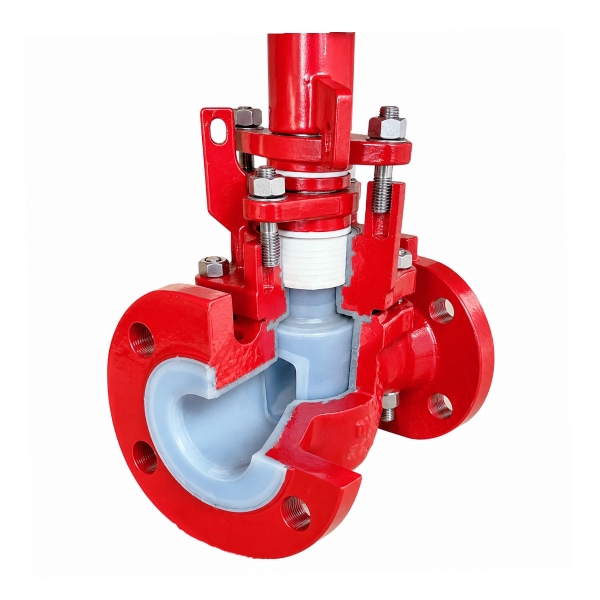

완전 내부 코팅 처리된 PFA 플러그 밸브

• 구조: 전체 PFA 라이닝 처리된 본체 및 플러그
• 적용 분야: 극한 부식, 할로겐, 산화제, 고순도 조건
• 특징: 금속 부분이 완전히 절연되어 있어 부식이나 침전물이 전혀 발생하지 않습니다.

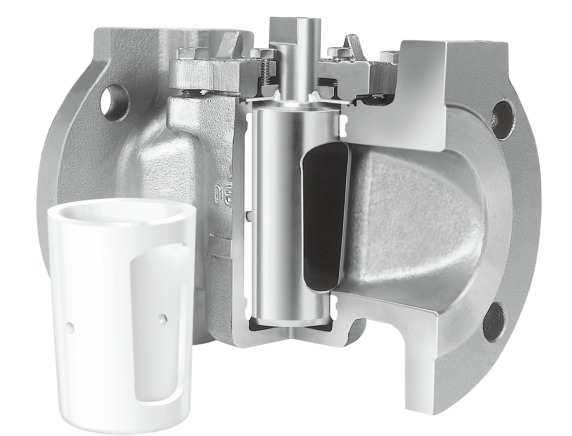

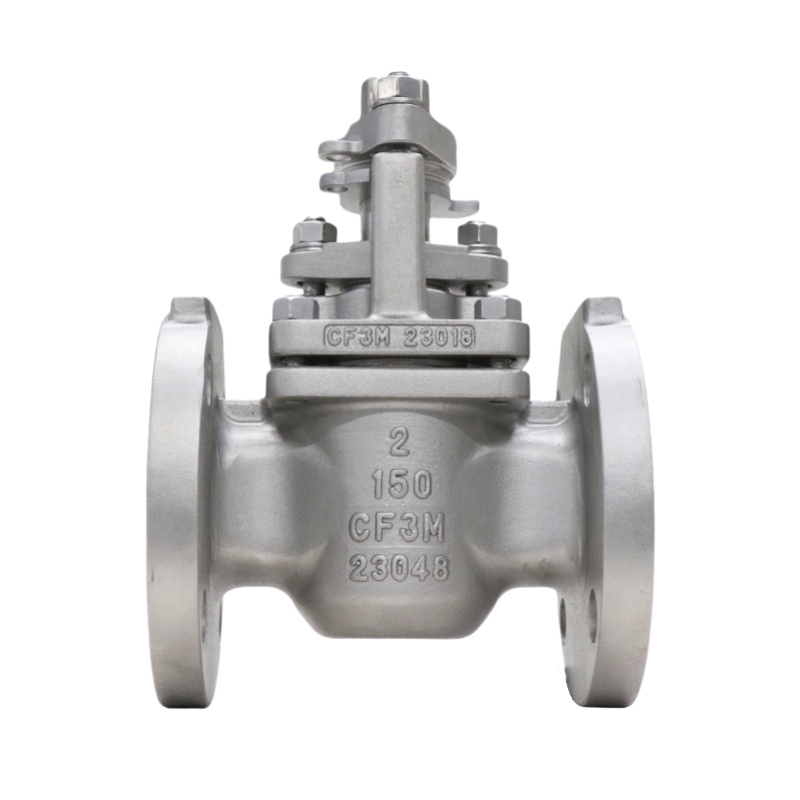

고성능 플러그 밸브

• 구조: PFA로 캡슐화된 테이퍼형 시트
• 온도 범위: -40°C ~ 274°C
• 장점: 높은 내마모성, 긴 수명, 간편한 유지보수

b) 고성능 버터플라이 밸브

3중 편심 금속 시트 버터플라이 밸브

• 구조: 3중 편심형, 금속 적층 밀봉
• 압력 등급: 150/300/600 등급, PN16–PN100
• 밀봉: ISO 5208 A등급 누출 제로, API 607 ​​내화성
• 적용 분야: 고온, 석유 및 가스, 증기, 가스, 공정 루프
• 특징: 마찰 없는 작동, 닫을 때 더욱 견고함, 긴 수명

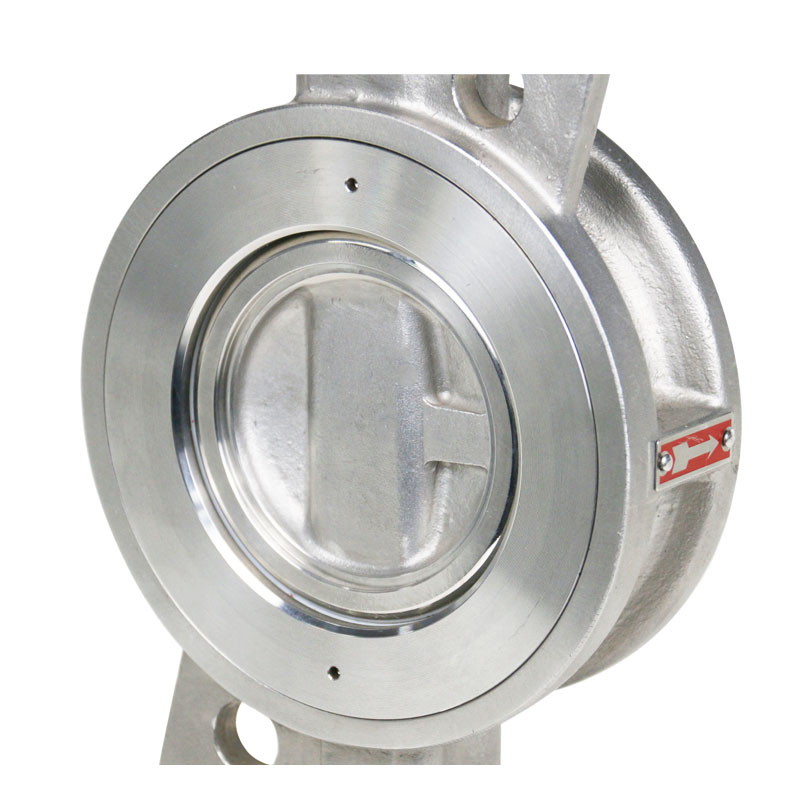

이중 편심 버터플라이 밸브

• 적용 분야: 중고압, 양방향 밀봉, 저토크
• 장점: 게이트/스톱 밸브를 대체하며, 크기가 작고 가볍습니다.

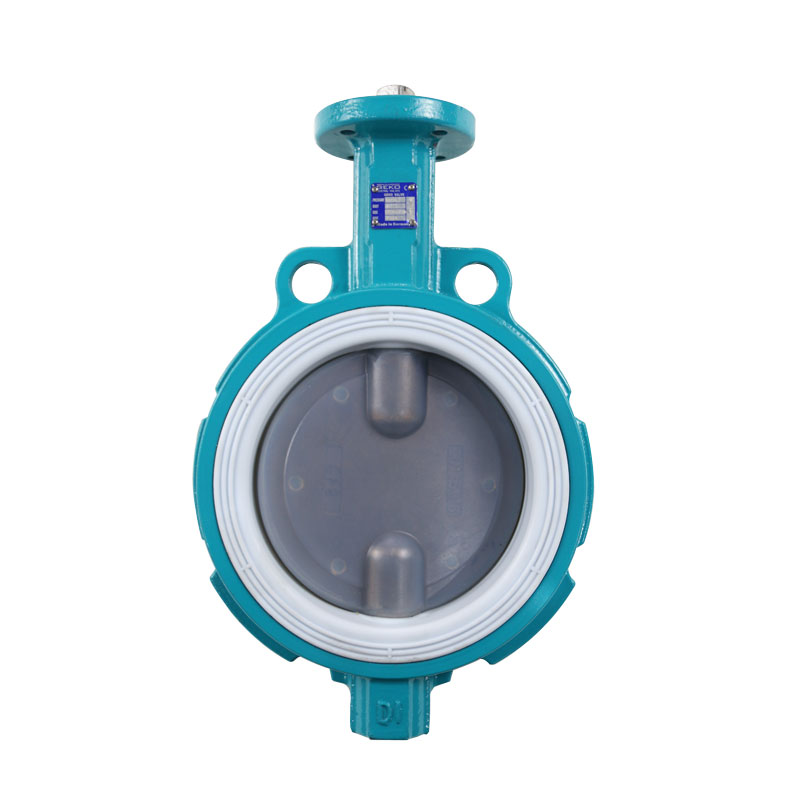

불소 코팅 버터플라이 밸브

• 전체가 PFA/PTFE로 코팅되어 부식에 강합니다.

핵심 기술

• 슬리브라인 슬리브 밀봉: PFA/PTFE 슬리브, 자체 닦임 기능, 누출 없음, 온라인 조정 가능
• 역립형 스템 씰: PFA 역립형 + 스프링 예압, 동적 및 정적 이중 씰, ISO 15848 저배출
• 내화 설계: API 607 ​​인증, 고온에서도 밀봉 유지
• 온라인 유지보수: 밸브를 분해하지 않고 슬리브, 씰 또는 베어링을 교체할 수 있습니다.

재료 및 밀봉재

일반적인 적용 사례 및 모델

• 산성/알칼리성 화학물질 → 플러그 밸브
• 극한 부식/불소 요구 사항 → 완전 내부 코팅 PFA 플러그 밸브
• 정제/알킬화 → 특수 플러그 밸브
• 고온 가스, 내화성, 누출 없음 → 3중 편심 버터플라이 밸브
• 슬러리, 폐수, 미립자 → 불소 코팅 버터플라이 밸브

GEKO 밸브 유지보수 프로세스

1. 분해: 액추에이터 제거 → 보닛 → 플러그/디스크 → 슬리브/씰

2. 교체 부품(전체 정비): PFA/PTFE 슬리브, 스템 씰, 베어링, O링, 액추에이터 유지보수

3. 조립: 플러그/디스크 정렬, 씰을 고르게 예압, 토크 규격 준수, 부드럽고 완전한 스트로크 작동

4. 압력 테스트: 본체는 공칭 압력의 1.5배, 밀봉부는 1.1배로 5분 이상 유지하고, 누출이 없어야 하며, 테스트 인증서가 필요합니다.

GEKO 밸브와 표준 밸브 비교

요약

슬리브, 씰, 정렬에 집중하세요

• 플러그 밸브: 슬리브와 씰을 교체하고 플러그를 정렬하십시오.
• 버터플라이 밸브: 밀봉에 중점을 둔 3중 편심 구조, 라이닝에 중점을 둔 동심 구조
• 모든 밸브: 압력 테스트 2회 완료, 인증서 발급
• 극한 부식: 정품 PFA/PTFE를 사용하십시오. 대체품은 절대 사용하지 마십시오.

GEKO는 부식 방지 회전 밸브, 특히 플러그 밸브와 3중 편심 버터플라이 밸브를 전문으로 생산하며, 누출 제로, 자가 세척 기능, 온라인 수리 가능, 저배출 등의 특징을 갖추고 있어 화학, 정유, 산/알칼리 공정에 이상적입니다. 유지보수는 슬리브/씰 교체, 정밀 정렬, 엄격한 압력 테스트에 중점을 둡니다.
